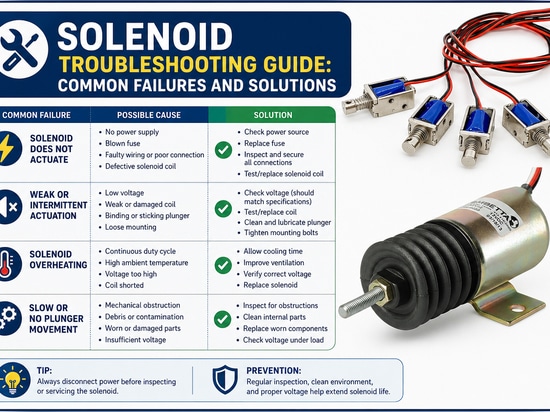

Guía de resolución de problemas de solenoides: fallos habituales y soluciones

Introducción: La importancia de la resolución de problemas de solenoides
Los solenoides son un tipo de actuadores electromagnéticos que se utilizan en la automatización industrial, los vehículos, los equipos médicos, de impresión y de válvulas, los equipos de seguridad y los sistemas de control inteligentes.
Proporcionan movimientos lineales o rotatorios fiables del actuador gracias a la conversión de la energía eléctrica en movimiento mecánico.
Los solenoides están diseñados para funcionar de manera eficiente, pero a veces surgen problemas debido a una elección incorrecta del solenoide, una instalación incorrecta o problemas eléctricos, mecánicos o ambientales.
Un procedimiento exhaustivo de resolución de averías en solenoides permite detectar la causa raíz del problema y restablecer el funcionamiento normal, minimizando al mismo tiempo el tiempo de inactividad.
La siguiente guía describe los tipos de problemas más comunes, las causas de su aparición y las soluciones.

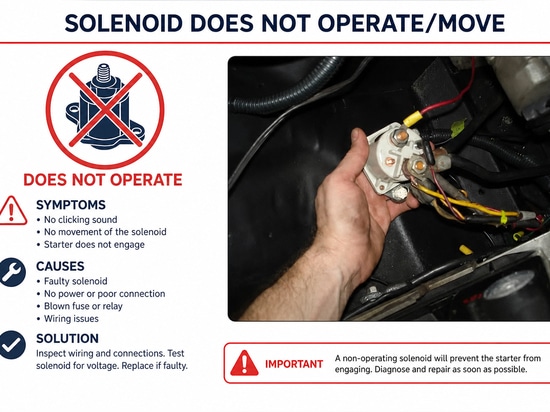

Capítulo 1: El solenoide no funciona ni se mueve
Descripción del problema
El solenoide recibe la señal de control, pero el émbolo, el inducido o el actuador no se mueven.
Es uno de los problemas más frecuentes en la resolución de averías de solenoides.

Posibles causas
1.1. Falta de alimentación eléctrica
El solenoide requiere una cantidad específica de tensión y corriente para generar un campo magnético.
Posibles causas del mal funcionamiento:
Fallo en el suministro eléctrico
Conexiones de tensión incorrectas
Cables sueltos
Conexión dañada
Cable roto

1.2. Tensión incorrecta
Cada solenoide tiene una tensión específica.
Ejemplos de tensión de los solenoides:
Solenoide de 12 V CC
Solenoide de 24 V CC
Válvula solenoide de 48 V CC
Una tensión incorrecta provoca lo siguiente:
La fuerza magnética es insuficiente.
Sobrecalentamiento
Daños en la bobina.

1.3. Bobina rota
La bobina electromagnética del solenoide puede romperse debido a:
Sobretensión
Ciclo de trabajo demasiado alto
Temperatura elevada
Falta de aislamiento

Capítulo 2: Pasos para la resolución de problemas
Comprueba la tensión de la fuente de alimentación con un multímetro.
Compruebe la tensión que llega al solenoide según sus especificaciones.
Compruebe la resistencia de la bobina.
Analice las conexiones del cableado.
Compruebe el solenoide utilizando una fuente de alimentación que se sepa que funciona correctamente.
_
Soluciones
Conexiones del cableado: repararlas
Sustitución de la bobina
Elegir el modelo con la tensión correcta
Mejorar la estabilidad de la fuente de alimentación

2.1. Solenoide con baja fuerza de tracción
Descripción del problema
El solenoide funciona, pero no puede generar la fuerza suficiente para mover la carga.
En el ámbito de las aplicaciones industriales, la falta de fuerza puede provocar:
Fallo de la válvula
Problemas mecánicos de posicionamiento
Fallos de funcionamiento del equipo

Posibles causas
2.2. Baja tensión
Una tensión baja implica un campo magnético débil.
Ejemplo: «
Si el solenoide de 24 V recibe una tensión de 18 V, no generará suficiente fuerza de tracción».

2.3 Distancia de carrera incorrecta
Aumentar el entrehierro reduce la fuerza del solenoide.
Al aumentar la carrera, se requiere lo siguiente:
Mayor potencia de la bobina
Optimización del diseño magnético

2.4 Carga mecánica elevada
La carga mecánica puede superar la capacidad del solenoide.
Verificación:
Fuerza de tracción necesaria
Recuperación elástica

2.5 Problemas con los núcleos magnéticos
Posibles causas:
Material incorrecto
Daños en el émbolo
Contaminación del tubo
Entrehierro demasiado grande

Soluciones
Comprueba la tensión.
Reducir la carga mecánica
Utilizar un solenoide con mayor fuerza
Optimizar la distancia de carrera
Limpiar los componentes internos

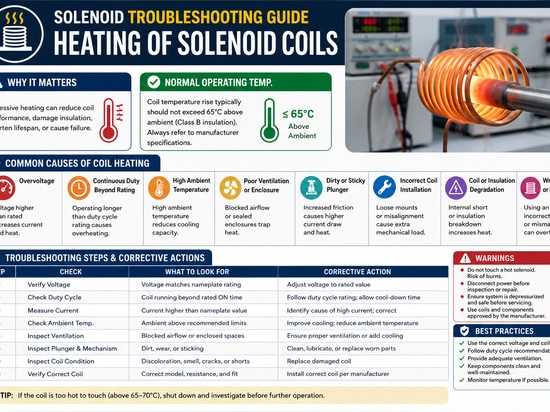

Capítulo 3: Guía de resolución de problemas de solenoides sobre el calentamiento de las bobinas de solenoide
Descripción del problema
El solenoide se calienta cuando está en funcionamiento.
Es normal que se caliente, pero el sobrecalentamiento reducirá su vida útil y dañará la bobina.

Posibles causas
3.1. Ciclo de trabajo incorrecto
Un solenoide diseñado para un funcionamiento intermitente no puede funcionar de forma continua.
Por ejemplo:
Un solenoide con un ciclo de trabajo del 10 % que funcione al 100 % de su capacidad puede provocar un sobrecalentamiento.

3.2. Funcionamiento del solenoide con una tensión superior a la especificada
Cuanto mayor sea la tensión, mayor será la corriente y mayor será la temperatura generada.

3.3. Mala disipación del calor
Causas:
Espacio de instalación cerrado
Altas temperaturas ambientales
Mala ventilación

3.4. Diseño deficiente de la bobina
Posibles problemas de fabricación:
Seccional de cable incorrecto
Número de espiras incorrecto
Aislamiento deficiente

Soluciones
Comprobar el ciclo de trabajo
Solenoide de servicio continuo
Mejorar la disipación del calor
Seleccionar la bobina correcta

Capítulo 4: El solenoide produce chasquidos, zumbidos o vibraciones anormales
Descripción del problema
El solenoide genera ruidos o vibraciones anormales durante su funcionamiento.

Posibles causas
4.1. Causa mecánica
Puede producirse un chasquido durante el movimiento a alta velocidad cuando el émbolo se acerca a la posición final.

4.2. Fijación suelta
Problemas:
Tornillos de montaje sueltos
Instalación mecánica incorrecta
Vibración de la carcasa

4.3. Vibración magnética del solenoide de CA
Los solenoides de CA pueden producir ruido debido a:
Vibración magnética
Baja calidad del anillo de sombreado

4.4. Piezas móviles contaminadas
El polvo, el aceite o cualquier material extraño pueden afectar al movimiento del solenoide.

Soluciones
Verificar la instalación mecánica
Añadir un sistema de amortiguación
Limpiar las piezas móviles
Mejorar la estabilidad de la tensión
_
4.5. El émbolo del solenoide se mueve lentamente o se atasca
Descripción del problema
El solenoide funciona, pero el émbolo se mueve lentamente, de forma anómala o se atasca por completo.

Posibles causas
1. Materiales extraños en el interior del solenoide
Los materiales extraños más comunes son:
Polvo
Partículas metálicas
Película de aceite

2. Fricción excesiva
Causas:
Acabado superficial deficiente
Tolerancia incorrecta
Desgaste

3. Alineación incorrecta en la instalación
Los componentes mecánicos desalineados impedirán un movimiento fluido.

Soluciones
Limpiar los componentes internos
Comprobar el movimiento del émbolo
Mejorar la lubricación si es necesario
Corregir la alineación de la instalación.

4.6. Bobina del solenoide: fallo por circuito abierto
Descripción del problema
No circula corriente por la bobina y, por lo tanto, el solenoide no genera ningún campo magnético.

Posibles causas
Cable de cobre roto
Unión de soldadura defectuosa
Terminales dañados
Defecto de fabricación

Procedimiento de comprobación
Utiliza el multímetro:
Desconecta la alimentación.
Comprueba la resistencia de la bobina.
Compárala con los valores especificados.
Puede darse una de las siguientes situaciones:
Resistencia infinita = circuito abierto
Resistencia normal = la bobina probablemente está en buen estado

Cómo puede ayudar
Repare el cableado
Cambie el conjunto de la bobina
Mejore el control de calidad en la fabricación

4.7. Daño por cortocircuito en la bobina del solenoide
Descripción del problema
La resistencia de la bobina está por debajo del valor normal y la corriente es demasiado alta.

Posibles causas
Aislamiento del alambre esmaltado dañado
Presión de bobinado demasiado alta
Daños por altas temperaturas
Contaminación por humedad

Síntomas
Sobrecalentamiento
Fuerza magnética insuficiente
Olor a bobina quemada
Se activa la protección de la fuente de alimentación

Soluciones
Sustituir la bobina dañada
Mejorar la protección del aislamiento
Gestión de la temperatura durante el funcionamiento

4.8. El solenoide no vuelve a su posición original
Descripción del problema
El émbolo no vuelve a la posición inicial tras desconectar la fuente de alimentación.

Posibles causas
1. Fallo del muelle
Posibles problemas:
El muelle está agrietado
Fuerza del muelle incorrecta
Fatiga del muelle

2. Resistencia mecánica
Causas:
Suciedad
Desalineación
Fricción excesiva

3. Solenoide incorrecto
Es posible que la fuerza de retorno no se ajuste a los requisitos.

Soluciones
Sustituir el muelle
Reducir la fricción
Elegir el diseño correcto del muelle de retorno

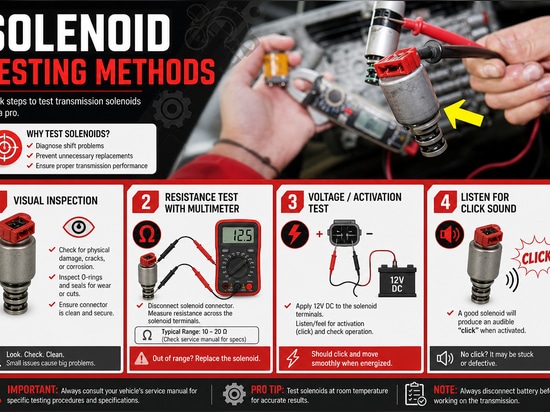

Capítulo 5: Métodos de prueba del solenoide
Para realizar una resolución de problemas adecuada, es necesario disponer del equipo de prueba adecuado.
5.1 Pruebas eléctricas
Equipo:
Multímetro ( )
Ohmímetro
Comprobador de aislamiento
Verificación:
Resistencia de la bobina
Corriente consumida
Resistencia de aislamiento

5.2 Pruebas mecánicas
Comprobación:
Distancia de carrera
Fuerza de tracción
Fuerza de retorno
Velocidad de funcionamiento

5.3 Pruebas de ciclo de vida
Las pruebas de fiabilidad a largo plazo incluyen:
Ciclo de vida
Aumento de temperatura
Desgaste mecánico
Requisitos industriales típicos:
50 000 ciclos
100 000 ciclos
1 millón de ciclos

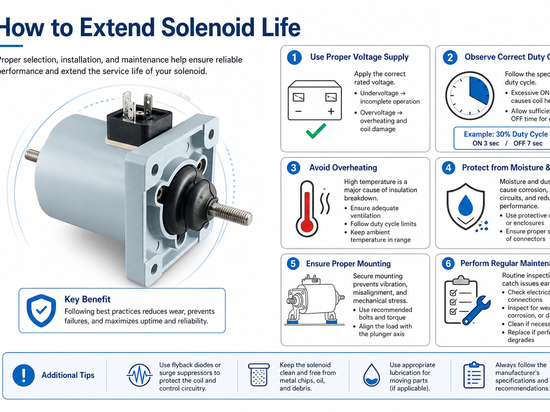

Capítulo 6: Prevención de averías en los solenoides
El mejor enfoque para solucionar problemas en los solenoides es la prevención.
6.1. Selección del solenoide adecuado
Antes de la compra, asegúrese de:
Tensión
Fuerza requerida
Recorrido
Ciclo de trabajo
Entorno

6.2. Seguir los pasos de instalación correctos
Factores importantes:
Instalación correcta
Cableado correcto
Protección frente a elementos dañinos

6.3. Control de las condiciones de funcionamiento
Preste atención a lo siguiente:
Temperatura
Humedad
Polvo
Vibraciones

6.4. Selección de un fabricante de solenoides de confianza
Un fabricante profesional debe ofrecer:
Asistencia técnica
Diseño a medida
Pruebas de rendimiento
Certificación de calidad
Trazabilidad de la producción

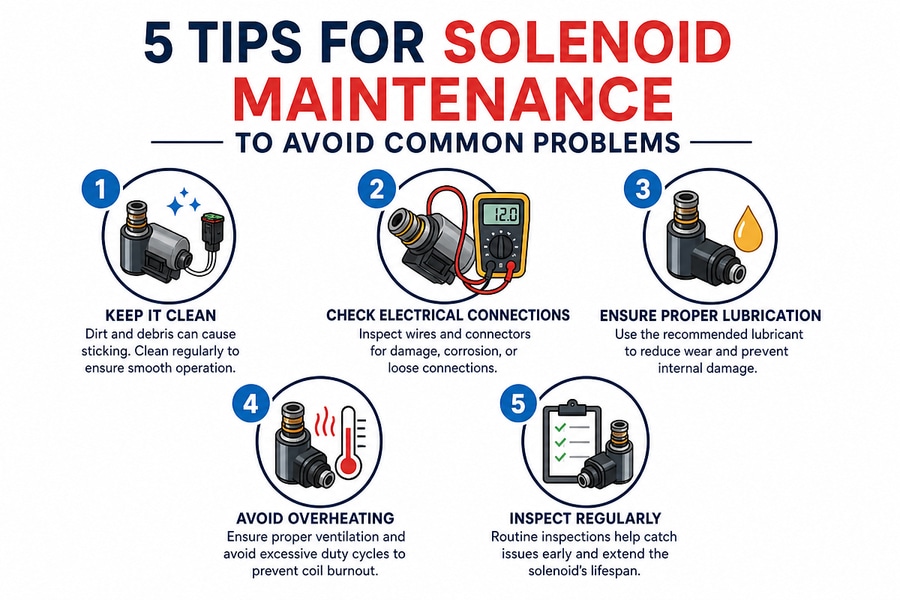

Capítulo 7: 5 consejos para el mantenimiento de los solenoides con el fin de evitar problemas habituales
A continuación se ofrecen 5 consejos básicos para el mantenimiento de los solenoides.

7.1. Control de la tensión de funcionamiento
Una de las causas de los fallos de funcionamiento es una tensión que no cumple los requisitos del solenoide. Si la tensión es demasiado alta, la bobina se sobrecalienta y el aislamiento se ve afectado. Una tensión baja reduce el campo magnético o provoca un movimiento parcial.
Recuerda controlar la tensión de alimentación, por ejemplo, 12 V CC, 24 V CC o 48 V CC. Una comprobación periódica de la tensión puede resultar útil para prevenir posibles fallos eléctricos y mejorar el rendimiento.

7.2. Protección contra el sobrecalentamiento de la bobina
Durante el proceso de trabajo, la bobina se calienta, especialmente en funcionamiento continuo. Esto puede afectar a la vida útil de la bobina y, con el tiempo, provocar su fallo.
Para evitar este problema, es necesario:
• Comprobar los requisitos relativos al ciclo de trabajo • Garantizar una buena ventilación
• Supervisar la temperatura de funcionamiento
• No utilizar una tensión superior a la nominal
Es muy importante elegir el diseño adecuado del solenoide para su entorno.

7.3. Mantenga el émbolo en buen estado y libre de cualquier obstrucción.
El solenoide solo tiene una pieza móvil: el émbolo. Las partículas de polvo, suciedad u óxido pueden atascar el mecanismo y generar una fricción adicional.
El mantenimiento del solenoide debe incluir pasos como:
• Limpiar la zona del émbolo • Detección de bloqueos mecánicos
• Control del desgaste de las piezas móviles
Un mantenimiento correcto del émbolo mantendrá la fuerza y la velocidad de respuesta en un nivel adecuado.

7.4. Comprueba la conexión eléctrica
Pueden producirse fallos intermitentes o incluso averías totales debido a terminales sueltos, cables rotos o una mala conexión.
Se recomienda comprobar lo siguiente durante el mantenimiento:
• Conexión del cable • Estado del conector.
• Resistencia de la bobina:
• Signos de corrosión
Unas buenas conexiones eléctricas garantizarán un suministro constante de corriente y un funcionamiento uniforme del solenoide.

7.5. No sobrecargue la máquina
Cada solenoide tiene una fuerza y una carrera definidas. Una carga excesiva de la máquina puede dañar el émbolo, el muelle y otras piezas internas.
Antes de la instalación, compruebe lo siguiente:
• Fuerza de tracción o empuje requerida • Longitud de la carrera
• Frecuencia de funcionamiento
• Ciclo de trabajo
La elección del solenoide adecuado eliminará la tensión innecesaria y prolongará su vida útil.
El mantenimiento del solenoide es una forma sencilla de evitar los fallos más comunes. Mediante el control de la tensión, el calor, las piezas mecánicas y las conexiones eléctricas, así como la elección de las cargas adecuadas, los usuarios pueden aumentar la fiabilidad y prolongar la vida útil de sus solenoides.

Capítulo 8: Conclusión
Para solucionar los problemas del solenoide, es necesario conocer las condiciones eléctricas, mecánicas y ambientales que influyen en su funcionamiento. Los problemas más comunes, como la falta de funcionamiento, la baja fuerza, el sobrecalentamiento, los ruidos excesivos, los daños en la bobina y el atasco mecánico, pueden resolverse fácilmente mediante las pruebas adecuadas.
Para garantizar un rendimiento fiable a largo plazo, los ingenieros de los fabricantes de equipos originales (OEM) y los fabricantes de equipos deben seleccionar un diseño de solenoide adecuado y colaborar con un fabricante de confianza.

{{medias[230147].title}}

{{medias[230147].description}}

{{medias[230150].title}}

{{medias[230150].description}}

{{medias[230148].title}}

{{medias[230148].description}}
