¿Cómo conseguir un atornillado automático multidireccional?

{{{sourceTextContent.subTitle}}}

sistema automático de atornillado, atornillado automático multidireccional, módulo de apriete de tornillos

{{{sourceTextContent.description}}}

En el campo del ensamblaje industrial automatizado, el atornillado automático multidireccional es un proceso fundamental para manipular estructuras de producto complejas (como orificios de atornillado de varias caras y piezas de trabajo irregulares). No sólo es necesario lograr un "bloqueo de cobertura multidireccional", sino también equilibrar el tiempo del ciclo de producción y la calidad del bloqueo. Las soluciones de atornillado automático aplicables varían de una empresa a otra debido a las diferencias en los tipos de producto y los requisitos de capacidad de producción. Este artículo detallará los métodos de implementación del atornillado automático multidireccional desde dos dimensiones: "requisitos de tiempo de ciclo elevado" y "necesidades de producción flexible", proporcionando referencias para la selección de soluciones empresariales y ayudando a mejorar la eficiencia del montaje y la consistencia del producto.

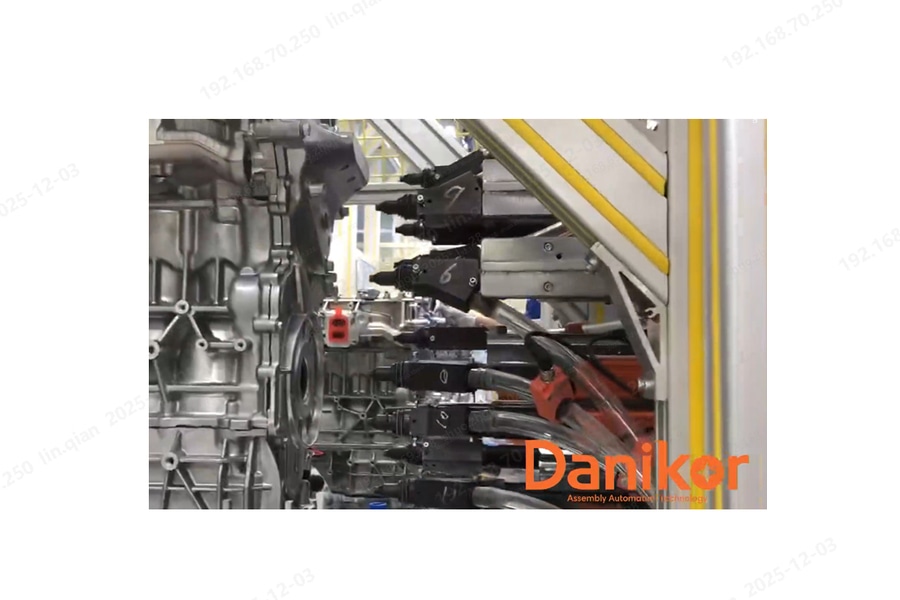

I. Apriete síncrono multihusillo: La "elección de la eficiencia" para escenarios de tiempos de ciclo elevados

El apriete síncrono multihusillo es una solución de atornillado automático multidireccional diseñada para condiciones de "tiempo de ciclo elevado y tipo de producto único". Mediante grupos de husillos personalizados, consigue el bloqueo simultáneo de múltiples orificios de tornillos, acortando significativamente el tiempo de bloqueo por pieza de trabajo. Es adecuada para situaciones de producción estandarizada a gran escala (como carcasas de electrodomésticos y montaje de placas base de productos electrónicos).

(1) Principios básicos y ventajas

Diseño personalizado del grupo de husillos: Basado en la posición, ángulo y cantidad de orificios de los tornillos del producto, personaliza el número correspondiente y el ángulo de inclinación de los husillos de apriete. Cada husillo de apriete puede ajustar independientemente el par y la velocidad, asegurando que todos los orificios de los tornillos se bloqueen simultáneamente, evitando la pérdida de tiempo del bloqueo secuencial de un solo husillo.

Ventaja significativa de alto tiempo de ciclo: En comparación con el bloqueo secuencial de un solo husillo, el apriete síncrono de múltiples husillos puede comprimir el tiempo de bloqueo por pieza de trabajo a aproximadamente 1/(número de husillos) del original (por ejemplo, el bloqueo síncrono de 8 husillos aumenta la eficiencia en aproximadamente 8 veces), cumpliendo fácilmente con los requisitos de tiempo de ciclo de las líneas de producción de alta capacidad.

Calidad de cierre estable: Todos los husillos de apriete están conectados por el mismo sistema de control, con regulación unificada de los parámetros de par y ángulo, evitando las desviaciones de los parámetros causadas por la operación manual o el bloqueo secuencial de un solo husillo, reduciendo defectos como tornillos flotantes y roscas peladas.

(2) Condiciones y precauciones aplicables

Escenarios aplicables: Adecuado para condiciones de producción a largo plazo con modelos de productos únicos y posiciones fijas de los orificios de los tornillos, como cubiertas de motores y paneles de control de lavadoras. Estos productos no requieren ajustes frecuentes del equipo, lo que permite aprovechar al máximo las ventajas de eficiencia de la sincronización multihusillo.

Flexibilidad limitada de cambio de modelo: Debido al diseño personalizado del grupo de husillos, para cambiar de modelo de producto es necesario sustituir todo el grupo de husillos y volver a depurar los parámetros, lo que se traduce en ciclos de cambio más largos y costes más elevados. No es adecuado para escenarios de producción de múltiples variedades y lotes pequeños.

Planificación previa crítica: Antes de la implementación, estudie con precisión los datos de los orificios de los tornillos del producto (coordenadas de posición, ángulo, profundidad) para garantizar que el grupo de husillos coincide perfectamente con los orificios de los tornillos. Además, tenga en cuenta la precisión de posicionamiento de la pieza de trabajo y utilice plantillas de fijación para asegurar las piezas de trabajo, evitando que el desplazamiento de la pieza de trabajo durante el bloqueo afecte a la alineación del grupo de husillos.

II. Apriete monohusillo (robot de seis ejes + módulo de soplado y vacío): La "solución completa" para una producción flexible

El apriete monohusillo combinado con un robot de seis ejes y un módulo de soplado y aspiración es una solución de atornillado automático que equilibra la "cobertura multidireccional" y el "cambio de modelo flexible" Aprovechando la trayectoria de movimiento flexible del robot de seis ejes y la alimentación estable del módulo de soplado y vacío, puede conseguir el bloqueo en cualquier ángulo y posición. Es adecuado para escenarios de producción con múltiples variedades y especificaciones (como piezas de automoción y montaje de dispositivos médicos).

(1) Configuración del núcleo y ventajas

Robot de seis ejes: Movimiento multidireccional: El robot de seis ejes tiene capacidad de movimiento multigrado de libertad, lo que permite un ajuste flexible del ángulo y la posición del husillo de apriete. Ya se trate de bloqueo vertical, horizontal o inclinado, puede lograr una cobertura de 360° mediante programación, manejando fácilmente orificios de tornillos multidireccionales en piezas de trabajo irregulares.

Módulo de soplado y vacío: Alimentación Estable + Prevención de Defectos: Se adopta la estructura de alimentación dual de "alimentación por soplado + adsorción por vacío". La función de soplado puede transportar rápidamente los tornillos a la posición de la broca, mejorando la eficiencia de alimentación; la función de adsorción de vacío puede fijar firmemente los tornillos, evitando la inclinación o caída de los tornillos (es decir, "tornillos torcidos o caídos") durante el bloqueo horizontal o inclinado, asegurando un proceso de bloqueo estable.

Posicionamiento por Visión: Precisión mejorada: Equipado con un sistema de detección de visión, puede identificar en tiempo real las posiciones de los orificios de los tornillos, compensar automáticamente las desviaciones de posicionamiento de la pieza de trabajo (tales como ligeras desviaciones de colocación de la pieza de trabajo), asegurar que el husillo de apriete se alinea correctamente con el orificio del tornillo, reduciendo problemas como la extracción de la rosca y la desalineación del tornillo causados por una alineación inexacta.

Cambio de modelo flexible: Adaptable a la producción de múltiples variedades: Al cambiar de modelo de producto, basta con llamar al programa de bloqueo del producto correspondiente (incluidos la trayectoria de movimiento y los parámetros de par) en el sistema de control sin necesidad de sustituir el equipo de hardware. El proceso de cambio es rápido y cómodo, adecuado para las necesidades de producción flexible de múltiples variedades y lotes pequeños.

(2) Condiciones aplicables y sugerencias de optimización

Escenarios aplicables: Adecuado para condiciones de producción con diversos modelos de productos y posiciones variables de los orificios de los tornillos, como el ensamblaje de piezas para diferentes modelos de automóviles en la industria automotriz y el ensamblaje de instrumentos de múltiples especificaciones en dispositivos médicos. Puede manejar con flexibilidad las necesidades de bloqueo multidireccional de diferentes productos.

Dirección de optimización del tiempo de ciclo: Mejore aún más el tiempo de ciclo optimizando la trayectoria de alimentación (como acortando la distancia entre el alimentador de tornillos y el robot) y ajustando la velocidad de movimiento del robot (aumentando la eficiencia del movimiento dentro de los límites de precisión permitidos) para satisfacer las necesidades de capacidad media a alta.

III. Recomendaciones de selección de soluciones para el atornillado automático multidireccional

A la hora de seleccionar una solución de atornillado automático multidireccional, las empresas deben realizar juicios exhaustivos basados en sus propias necesidades de producción:

Dar prioridad al apriete síncrono multihusillo: Si el producto es único, la demanda de capacidad de producción es alta (como una producción diaria superior a 10.000 piezas), y se requiere una producción estable a largo plazo, el apriete síncrono multihusillo puede reducir los costes de producción unitarios con una alta eficiencia y mejorar la competitividad de la capacidad de producción.

Priorizar el apriete monohusillo (robot de seis ejes + módulo de soplado y vacío): Si hay muchas variedades de productos y cambios frecuentes de modelo (como más de 3 cambios al día), y existe la necesidad de manejar el complejo bloqueo multidireccional, las ventajas de flexibilidad de esta solución pueden reducir los costes de cambio y adaptarse a la producción diversificada.

Precauciones comunes: Independientemente de la solución elegida, es necesario equiparse con un sistema de supervisión del par para detectar en tiempo real los datos de par y ángulo durante el proceso de bloqueo y advertir rápidamente de los defectos. Además, establezca un mecanismo de mantenimiento periódico de los equipos para prolongar su vida útil y garantizar una producción estable a largo plazo.

Conclusión

El núcleo de las soluciones de atornillado automático multidireccional es "ajustarse a las necesidades de producción" Seleccionando razonablemente soluciones síncronas multihusillo o flexibles monohusillo, combinadas con la configuración de los parámetros y el mantenimiento de los equipos, las empresas pueden lograr un bloqueo multidireccional eficiente y automatizado, mejorar la eficiencia de la producción y la calidad del producto, y obtener ventajas en la ola de la producción automatizada.
