Reguladores de contrapresión frente a reguladores reductores de presión

{{{sourceTextContent.subTitle}}}

Reguladores de contrapresión frente a reguladores reductores de presión

{{{sourceTextContent.description}}}

Reguladores de contrapresión frente a reguladores reductores de presión

En los sistemas de control de fluidos, los reguladores desempeñan un papel crucial a la hora de mantener unos niveles de presión óptimos para garantizar la seguridad, la eficiencia y el rendimiento. Dos tipos comunes de reguladores de presión son el regulador de contrapresión (BPR) y el regulador reductor de presión (PRR). Aunque ambos dispositivos controlan la presión en tuberías, depósitos y equipos de proceso, funcionan según principios diferentes y tienen finalidades distintas. Comprender las diferencias entre un BPR y un PRR es esencial para ingenieros, técnicos y diseñadores de sistemas en sectores como el del petróleo y el gas, el procesamiento químico, el sector farmacéutico y el tratamiento de aguas.

Un regulador reductor de presión, a menudo denominado simplemente «reductor de presión», está diseñado para reducir la presión de una fuente de alta presión a un nivel más manejable aguas abajo. Por el contrario, un regulador de contrapresión mantiene una presión constante aguas arriba purgando el exceso de fluido cuando la presión supera un punto de consigna. Este artículo profundiza en los aspectos técnicos de cada regulador, sus mecanismos de funcionamiento, sus aplicaciones y ofrece una comparación detallada para ayudar a los profesionales a seleccionar el dispositivo adecuado a sus necesidades. Al analizar estos reguladores, podemos apreciar cómo contribuyen a un control preciso en dinámicas de fluidos complejas.

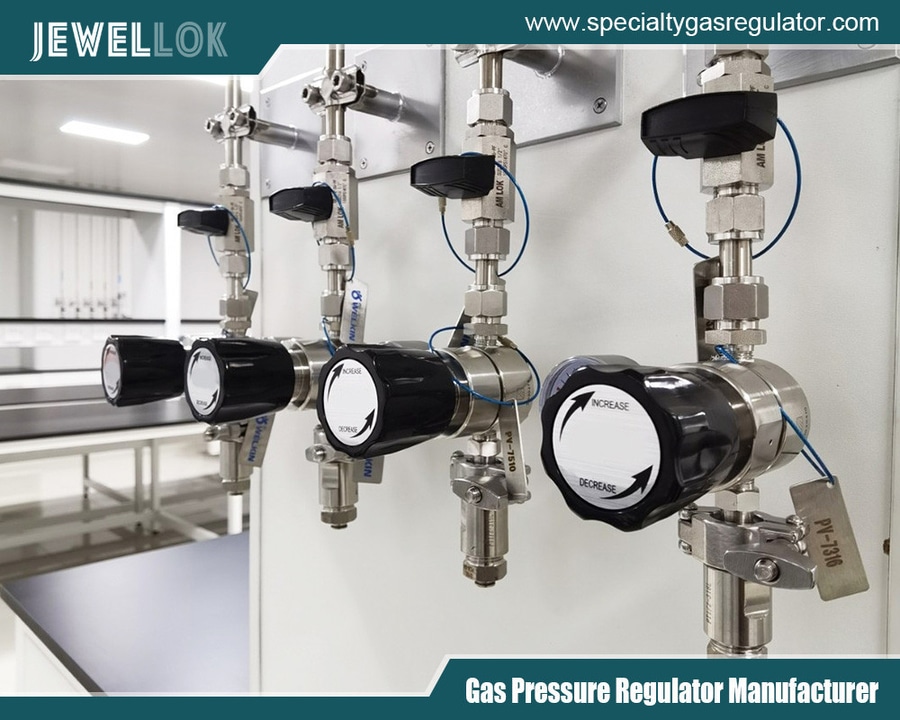

Regulador de contrapresión frente a regulador reductor de presión
Regulador de contrapresión frente a regulador reductor de presión
Comprender los reguladores reductores de presión

Los reguladores reductores de presión son omnipresentes en sistemas en los que es necesario reducir las altas presiones de entrada para proteger los componentes aguas abajo o cumplir los requisitos operativos. La función principal de un regulador reductor de presión (PRR) es proporcionar una presión de salida constante, independientemente de las fluctuaciones en la presión de entrada o el caudal.

Principio de funcionamiento

Un regulador reductor de presión típico consta de un cuerpo de válvula, un elemento sensor (como un diafragma o un pistón), un resorte y un mecanismo de ajuste. La presión de entrada penetra en el regulador, ejerciendo presión sobre el elemento sensor. El resorte contrarresta esta fuerza y la válvula se modula para mantener la presión de salida deseada. Si la presión de entrada aumenta, la válvula se cierra ligeramente para restringir el caudal, evitando así que la presión de salida aumente. Por el contrario, si la presión de salida desciende debido a un aumento de la demanda, la válvula se abre más para permitir un mayor caudal.

Existen dos tipos principales de reguladores de presión de regulación (PRR): de acción directa y pilotados. Los reguladores de acción directa son más sencillos y adecuados para aplicaciones de bajo caudal, ya que se basan únicamente en el resorte y el diafragma para el control. Las versiones pilotadas utilizan una válvula piloto más pequeña para controlar una válvula principal más grande, lo que ofrece mayor precisión y permite gestionar caudales más elevados. Estos reguladores pueden lograr reducciones de presión desde miles de psi hasta meras fracciones, con una precisión que suele situarse entre el 1 % y el 5 % del punto de consigna.

Aplicaciones

Los PRR se utilizan habitualmente en redes de distribución de gas para reducir la presión de las tuberías destinadas a uso residencial o industrial. En los sistemas de aire comprimido, evitan la sobrepresurización de herramientas y maquinaria. En los sistemas hidráulicos, protegen a los actuadores sensibles de las altas presiones de las bombas. Por ejemplo, en una línea de suministro de gas natural, un PRR podría reducir la presión de 500 psi a 5 psi para garantizar un suministro seguro a los aparatos.

Ventajas y limitaciones

Entre las principales ventajas de los PRR se incluyen su capacidad para proporcionar una presión estable aguas abajo, su facilidad de instalación y sus bajos requisitos de mantenimiento. Sin embargo, no son ideales para aplicaciones con contrapresión o en las que se requiera un control de la presión aguas arriba, ya que no alivian la acumulación de exceso de presión.

Comprender los reguladores de contrapresión

Los reguladores de contrapresión, también conocidos como reguladores de mantenimiento de presión o de alivio, se centran en controlar la presión en el lado de entrada. Actúan como una válvula de seguridad abriéndose para liberar fluido cuando la presión aguas arriba supera el punto de consigna, evitando así la sobrepresurización.

Principio de funcionamiento

Un regulador de contrapresión (BPR) presenta una construcción similar a la de un regulador de presión (PRR), pero funciona a la inversa. Incluye una válvula, un elemento sensor y un mecanismo accionado por resorte. La presión aguas arriba actúa sobre el elemento sensor y, cuando supera la fuerza del resorte, la válvula se abre para descargar el fluido hacia una zona de menor presión, como la atmósfera o una línea de retorno. De este modo, se mantiene la presión aguas arriba en el nivel deseado. A diferencia de las PRR, las BPR no regulan la presión aguas abajo; su salida suele estar abierta hacia un sistema de drenaje o de reciclaje.

Las BPR pueden ser accionadas por resorte para un funcionamiento sencillo o por cúpula para un control más preciso mediante una presión de referencia. En los diseños con carga por cúpula, un gas o fluido externo proporciona la fuerza de carga, lo que permite ajustes remotos y una mayor precisión en sistemas dinámicos.

Aplicaciones

Las válvulas BPR son fundamentales en procesos que requieren una presión aguas arriba constante, como las líneas de descarga de bombas, donde evitan la cavitación al mantener la contrapresión en la bomba. En los reactores químicos, mantienen la presión para garantizar las velocidades de reacción. En los sistemas de alivio, protegen los recipientes contra la rotura al descargar el exceso de presión. Por ejemplo, en un sistema de cromatografía, una válvula BPR mantiene la presión de la columna para optimizar la eficiencia de separación.

Ventajas y limitaciones

Los BPR destacan por proporcionar protección contra la sobrepresión y mantener la estabilidad del sistema aguas arriba. Son robustos y pueden manejar fluidos corrosivos si se utilizan los materiales adecuados. Sin embargo, consumen fluido durante la purga, lo que puede generar desperdicio, y requieren un sistema de eliminación adecuado para el fluido purgado.

Diferencias clave entre el BPR y el PRR

Aunque ambos reguladores gestionan la presión, sus orientaciones operativas los diferencian. Un PRR se instala para controlar la presión aguas abajo, actuando como reductor en la trayectoria del flujo. Limita el caudal para alcanzar la presión de salida deseada, lo que lo hace ideal para aplicaciones en el lado del suministro. Por otro lado, un BPR controla la presión aguas arriba al descargar el exceso, funcionando más bien como una válvula de alivio en líneas de derivación o de purga.

En cuanto a la dirección del caudal, los PRR gestionan el flujo desde la entrada hasta la salida, con una caída de presión a lo largo del dispositivo. Los BPR suelen registrar caudal únicamente durante la descarga, ya que el flujo principal los evita hasta su activación. La sensibilidad a la contrapresión también difiere: los PRR pueden verse afectados por restricciones aguas abajo, lo que podría provocar un aumento gradual de la presión, mientras que los BPR están diseñados para gestionar tales situaciones centrándose en la parte aguas arriba.

Los parámetros de rendimiento también varían. Los PRR se evalúan en función de la caída de presión (caída de presión al aumentar el caudal) y el bloqueo (capacidad para cortar el caudal cuando no hay demanda). Los BPR se evalúan en función de la presión de reajuste (presión a la que la válvula se cierra tras la descarga) y la purga (diferencia entre la presión de ajuste y la de reajuste). Los materiales y el dimensionamiento son similares, y suelen incluir acero inoxidable o latón para garantizar la durabilidad, pero las válvulas de alivio rápido (BPR) pueden requerir orificios más grandes para un alivio rápido.

Similitudes y uso complementario

A pesar de las diferencias, las válvulas de alivio rápido (BPR) y las válvulas de alivio de presión (PRR) comparten características comunes. Ambas utilizan retroalimentación mecánica mediante resortes y diafragmas para la autorregulación, lo que elimina la necesidad de alimentación externa en los modelos básicos. Pueden equiparse con manómetros, filtros y accesorios para mejorar su funcionalidad. En muchos sistemas se utilizan conjuntamente: una válvula de regulación de presión (PRR) para suministrar presión controlada y una válvula de alivio de presión (BPR) para proteger contra picos de presión aguas arriba.

Por ejemplo, en un sistema de agua de alimentación de calderas, un PRR reduce el vapor a alta presión a niveles utilizables, mientras que un BPR en la descarga de la bomba garantiza una presión mínima para evitar el destello.

Criterios de selección

La elección entre un BPR y un PRR depende de los requisitos del sistema. Hay que tener en cuenta el punto de control: aguas abajo para el PRR, aguas arriba para el BPR. Evalúe los caudales, los rangos de presión, la compatibilidad con los medios (gases, líquidos, sustancias corrosivas) y factores ambientales como la temperatura. El coste es otro factor; los PRR suelen ser más económicos para aplicaciones estándar, mientras que los BPR pueden estar especializados para funciones de alivio.

Las normas de seguridad, como los códigos ASME para recipientes a presión, pueden exigir el uso de reguladores de contrapresión (BPR) para la protección contra sobrepresión. Dimensione siempre los reguladores en función del Cv (coeficiente de caudal) para evitar un dimensionamiento insuficiente, que provoca inestabilidad, o un dimensionamiento excesivo, que conduce a un control deficiente.

Conclusión

Los reguladores de contrapresión y los reguladores reductores de presión son herramientas indispensables en la gestión de fluidos, cada uno de ellos adaptado a necesidades específicas de control de presión. Los PRR garantizan un suministro seguro y eficiente aguas abajo, mientras que los BPR protegen la integridad aguas arriba mediante la descarga de sobrepresión. Al comprender sus principios, aplicaciones y diferencias, los ingenieros pueden diseñar sistemas más fiables. En una era de automatización cada vez más avanzada, la integración de estos reguladores con sensores y controles mejorará aún más la precisión. En última instancia, la elección entre un regulador de contrapresión (BPR) y un regulador reductor de presión (PRR) depende de la dinámica de presión del sistema, lo que subraya la importancia de un análisis exhaustivo en las decisiones de ingeniería.
