Diferencia entre un regulador de presión y una válvula de alivio de presión

{{{sourceTextContent.subTitle}}}

Diferencia entre un regulador de presión y una válvula de alivio de presión

{{{sourceTextContent.description}}}

Diferencia entre un regulador de presión y una válvula de alivio de presión

En los sistemas de fluidos, el control de la presión es fundamental para garantizar la seguridad, la eficiencia y la durabilidad de los equipos. Dos componentes esenciales que desempeñan un papel clave en el control de la presión son el regulador de presión y la válvula de alivio de presión. Aunque ambos dispositivos intervienen en la presión de las tuberías, los depósitos y la maquinaria, cumplen funciones fundamentalmente diferentes. Un regulador de presión mantiene una presión constante aguas abajo, adaptándose a las fluctuaciones en las condiciones aguas arriba para proporcionar una salida estable. Por el contrario, una válvula de alivio de presión actúa como mecanismo de seguridad, abriéndose únicamente cuando la presión supera un umbral predeterminado para evitar fallos en el sistema o situaciones de peligro.

Comprender las diferencias entre estos dispositivos es vital para ingenieros, técnicos y diseñadores de sistemas en sectores como el del petróleo y el gas, la fabricación, la hidráulica y la neumática. Utilizar uno en lugar del otro de forma incorrecta puede provocar ineficiencias, daños en los equipos o incluso fallos catastróficos. Este artículo profundiza en los principios de funcionamiento, los tipos, las aplicaciones y las diferencias clave entre los reguladores de presión y las válvulas de alivio de presión, destacando sus contribuciones específicas a la gestión de los sistemas de fluidos.

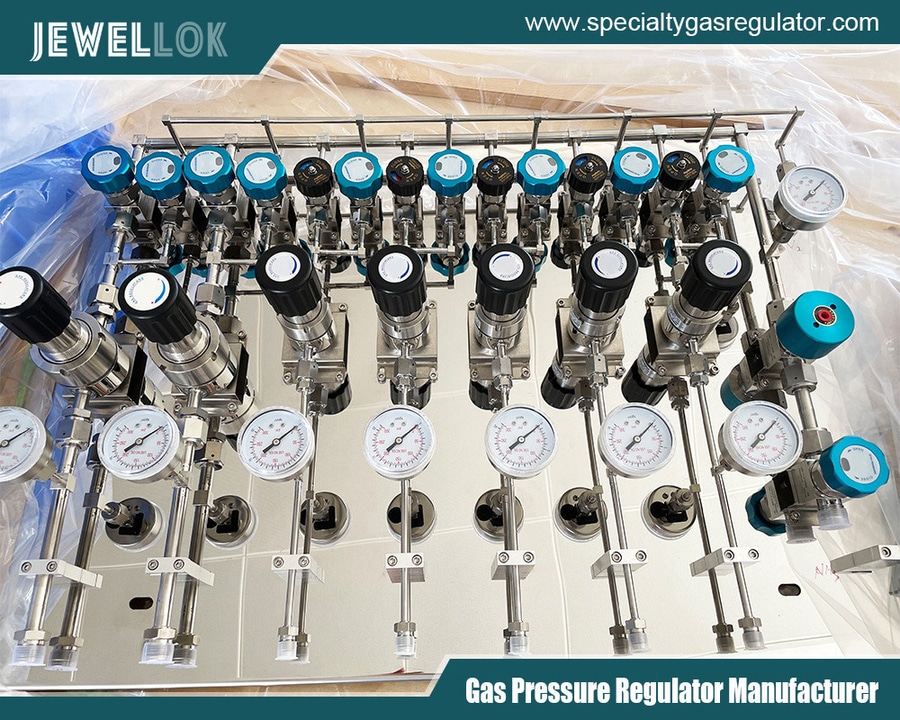

Regulador de presión frente a válvula de alivio de presión
Regulador de presión frente a válvula de alivio de presión

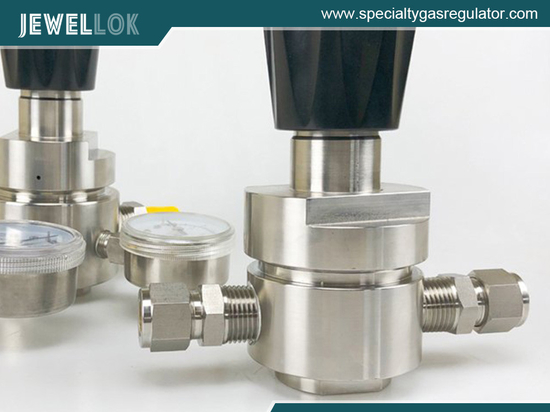

Comprender los reguladores de presión

Un regulador de presión es una válvula de control diseñada para reducir y estabilizar la presión de un fluido o gas procedente de una fuente de alta presión hasta un nivel más bajo y constante, adecuado para su uso en las etapas posteriores del sistema. Funciona según el principio del control de retroalimentación, en el que el dispositivo detecta la presión de salida y ajusta el caudal en consecuencia para mantener el punto de consigna.

Los componentes básicos de un regulador de presión incluyen un orificio de entrada, un orificio de salida, un elemento sensor (como un diafragma o un pistón), un resorte de referencia y un elemento restrictor (como un obturador o un asiento). Cuando la presión de entrada es superior a la presión de salida deseada, el regulador limita el caudal cerrando parcialmente el elemento restrictor. Si la presión aguas abajo desciende debido a un aumento de la demanda, el elemento sensor detecta este cambio, comprimiendo el resorte y abriendo más la válvula para permitir un mayor caudal. Por el contrario, si la presión aumenta, la válvula se cierra ligeramente para restringir el caudal.

Existen varios tipos de reguladores de presión, cada uno adecuado para aplicaciones específicas. Los reguladores de una sola etapa proporcionan una reducción básica de la presión, pero es posible que no gestionen eficazmente grandes variaciones de la presión de entrada. Los reguladores multietapa, que se utilizan a menudo en entornos de alta precisión, como el suministro de gases en laboratorios, ofrecen una mayor estabilidad al encadenar varias etapas de reducción. Los reguladores pilotados utilizan una válvula piloto más pequeña para controlar una válvula principal más grande, lo que resulta ideal para sistemas de alto caudal o alta presión. Además, los reguladores con carga de cúpula emplean la presión del gas en una cámara de cúpula en lugar de un resorte, lo que permite el ajuste a distancia.

Las aplicaciones de los reguladores de presión son muy variadas. En entornos residenciales, controlan la presión del gas natural desde las redes de suministro hasta los electrodomésticos, como cocinas y calefactores. En la hidráulica industrial, garantizan una presión constante para los actuadores y motores, evitando un funcionamiento irregular. En los sistemas neumáticos, los reguladores mantienen la presión del aire para herramientas y equipos de automatización. También son fundamentales en los sistemas de suministro de oxígeno médico, donde es necesario un control preciso de la presión para la seguridad del paciente.

Una ventaja clave de los reguladores de presión es su capacidad para gestionar cargas variables sin intervención manual, lo que los hace esenciales para la eficiencia energética y la consistencia de los procesos. Sin embargo, requieren un mantenimiento periódico para evitar problemas como el desgaste del diafragma o la contaminación, que podrían provocar una deriva de la presión o inestabilidad.

Comprender las válvulas de alivio de presión

Una válvula de alivio de presión (PRV), también conocida como válvula de seguridad, es un dispositivo de protección que libera automáticamente el exceso de presión de un sistema para evitar la sobrepresurización. A diferencia de los reguladores, las válvulas de alivio de presión (PRV) no controlan la presión continua; permanecen cerradas durante el funcionamiento normal y solo se activan en situaciones de emergencia.

El principio de funcionamiento de una válvula de alivio de presión (PRV) consiste en un disco o obturador accionado por resorte que se mantiene contra un asiento mediante un resorte calibrado. La fuerza del resorte determina la presión de ajuste, que es el punto en el que la válvula comienza a abrirse. Cuando la presión del sistema supera este punto de consigna, vence la fuerza del resorte, levantando el disco y permitiendo que el fluido o el gas se escape a través de un orificio de descarga. Una vez que la presión desciende por debajo de la presión de reasentamiento (normalmente entre un 5 % y un 10 % por debajo del punto de consigna), la válvula se cierra para volver a sellar el sistema.

Los tipos de válvulas de alivio de presión (PRV) varían en función del diseño y la aplicación. Las válvulas convencionales accionadas por resorte son habituales en el uso industrial general. Las válvulas con fuelle equilibrado compensan la contrapresión en la línea de descarga, lo que las hace adecuadas para condiciones de escape variables. Las válvulas de alivio de presión pilotadas utilizan la presión del sistema para facilitar el sellado y la apertura, ofreciendo un cierre hermético y una gran capacidad para sistemas de gran tamaño. Las válvulas de alivio térmico, un subconjunto de las PRV, protegen contra la acumulación de presión debida a la expansión térmica en sistemas cerrados.

Las PRV se utilizan en calderas, recipientes a presión, compresores y tuberías en los que la sobrepresión podría provocar explosiones o roturas. Por ejemplo, en las calderas de vapor, evitan una acumulación excesiva que podría dar lugar a fallos estructurales. En los circuitos hidráulicos, protegen a las bombas y los cilindros contra la sobrecarga. Las plantas de procesamiento químico las utilizan para ventilar gases peligrosos de forma segura. El cumplimiento de normas como la Sección VIII de la ASME para recipientes a presión garantiza que las válvulas de alivio de presión tengan el tamaño adecuado, con una capacidad basada en los peores escenarios posibles, como la exposición al fuego o las salidas obstruidas.

El mantenimiento de las válvulas de alivio de presión (PRV) es fundamental e implica pruebas, calibraciones e inspecciones periódicas para garantizar que funcionen dentro de las tolerancias especificadas. De no hacerlo, pueden producirse válvulas «atascadas» que no se abren o «vibraciones» que provocan un desgaste prematuro.

Diferencias clave entre los reguladores de presión y las válvulas de alivio de presión

Aunque ambos dispositivos gestionan la presión, sus funciones, funcionamiento e instalación difieren significativamente.

Desde el punto de vista funcional, un regulador de presión controla y mantiene activamente una presión de salida constante, lo que lo convierte en un componente regulador en el funcionamiento normal del sistema. Se ajusta continuamente a las variaciones de entrada y a los cambios en la demanda. Una válvula de alivio de presión (PRV), sin embargo, es pasiva durante el uso habitual y actúa únicamente como dispositivo de seguridad, interviniendo solo cuando la presión alcanza niveles peligrosamente altos para proteger el sistema.

En cuanto al funcionamiento, los reguladores utilizan mecanismos de retroalimentación para modular el caudal de forma proporcional, lo que garantiza la estabilidad. Pueden gestionar un rango de presiones sin abrirse ni cerrarse por completo. Las válvulas de alivio de presión (PRV) funcionan de manera binaria: totalmente cerradas o abiertas al máximo, a menudo con una «descarga» rápida para reducir la presión de forma inmediata. Esta diferencia significa que los reguladores están diseñados para el control en estado estacionario, mientras que las PRV están pensadas para situaciones transitorias de sobrepresión.

Las posiciones de instalación también varían. Los reguladores suelen colocarse en línea en el recorrido principal del flujo, aguas abajo de la fuente de presión pero aguas arriba del equipo al que abastecen. Las válvulas de alivio de presión (PRV) se instalan en recipientes o conductos donde es posible que se acumule presión, con la descarga canalizada hacia un lugar seguro, como una antorcha o un desagüe. El dimensionamiento de los reguladores se centra en el caudal y la caída de presión, mientras que el de las válvulas de alivio de presión (PRV) hace hincapié en la capacidad de alivio para gestionar la sobrepresión máxima prevista.

El coste y la complejidad también difieren. Los reguladores básicos suelen ser más sencillos y económicos, y se integran en los sistemas cotidianos. Las válvulas de alivio de presión (PRV), especialmente las certificadas, pueden ser más robustas y costosas debido a su función crítica para la seguridad, lo que requiere características como ajustes a prueba de manipulaciones.

A pesar de estas diferencias, ambos dispositivos pueden complementarse entre sí. En un sistema de aire comprimido, un regulador podría mantener la presión de las herramientas, mientras que una válvula de alivio de presión (PRV) en el depósito evita el sobrellenado. La elección del dispositivo adecuado depende de si el objetivo es el control o la protección.

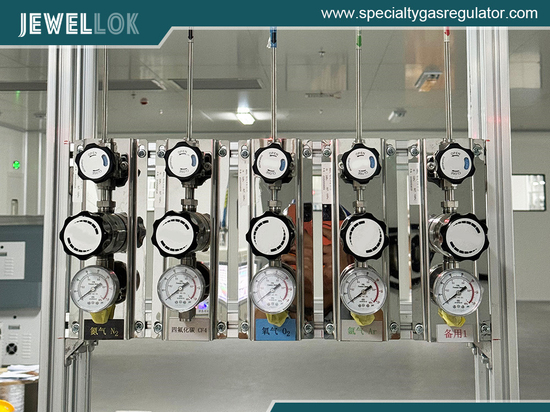

regulador de presión frente a válvula de alivio de presión
regulador de presión frente a válvula de alivio de presión
Conclusión

En resumen, los reguladores de presión y las válvulas de alivio de presión son indispensables en los sistemas de fluidos, pero responden a necesidades distintas. Los reguladores garantizan la consistencia operativa al estabilizar la presión, mientras que las válvulas de alivio proporcionan una protección crítica contra la sobrepresión para evitar desastres. Los ingenieros deben evaluar los requisitos del sistema —como la dinámica del caudal, los márgenes de seguridad y los factores ambientales— a la hora de elegir entre ambos. Una selección, instalación y mantenimiento adecuados mejoran la fiabilidad y la seguridad del sistema. A medida que las industrias evolucionan con materiales avanzados y automatización, estos dispositivos siguen adaptándose, lo que subraya su importancia perdurable en la ingeniería.

Para obtener más información sobre la diferencia entre un regulador de presión y una válvula de alivio de presión, puede visitar Jewellok en https://www.specialtygasregulator.com/product/.
