Proceso de fabricación y mecanizado de bloques de válvulas hidráulicas y neumáticas

{{{sourceTextContent.subTitle}}}

Proceso de fabricación y mecanizado de bloques de válvulas hidráulicas y neumáticas

{{{sourceTextContent.description}}}

Proceso de fabricación y mecanizado de bloques de válvulas hidráulicas y neumáticas

Los bloques de válvulas son componentes fundamentales en los sistemas hidráulicos y neumáticos, ya que actúan como centros de distribución que canalizan fluidos o gases hacia múltiples actuadores o elementos de control. Estos bloques integran varias válvulas en un único bloque, lo que reduce la complejidad de las tuberías, minimiza las fugas y mejora la eficiencia del sistema. El proceso de fabricación de los bloques de válvulas hidráulicas y neumáticas implica un mecanizado preciso para garantizar tolerancias ajustadas, superficies lisas y un rendimiento fiable bajo altas presiones. Este artículo profundiza en los aspectos técnicos del proceso de fabricación mediante mecanizado, abarcando el diseño, la selección de materiales, las técnicas de mecanizado, el montaje y el control de calidad. Comprender este proceso es esencial para los ingenieros y fabricantes que desean producir colectores de alta calidad que cumplan con las normas industriales, como la ISO 9001 y las especificaciones de la ASME.

Los colectores hidráulicos suelen manejar líquidos como el aceite a presiones de hasta 5000 psi, mientras que las versiones neumáticas gestionan aire comprimido o gases a presiones más bajas, en torno a los 100-150 psi. El proceso de mecanizado debe tener en cuenta estas diferencias, centrándose en la durabilidad para los sistemas hidráulicos y en un diseño ligero para los neumáticos. Los avances en la tecnología de control numérico por ordenador (CNC) han revolucionado la producción de colectores, permitiendo crear geometrías complejas con una intervención humana mínima.

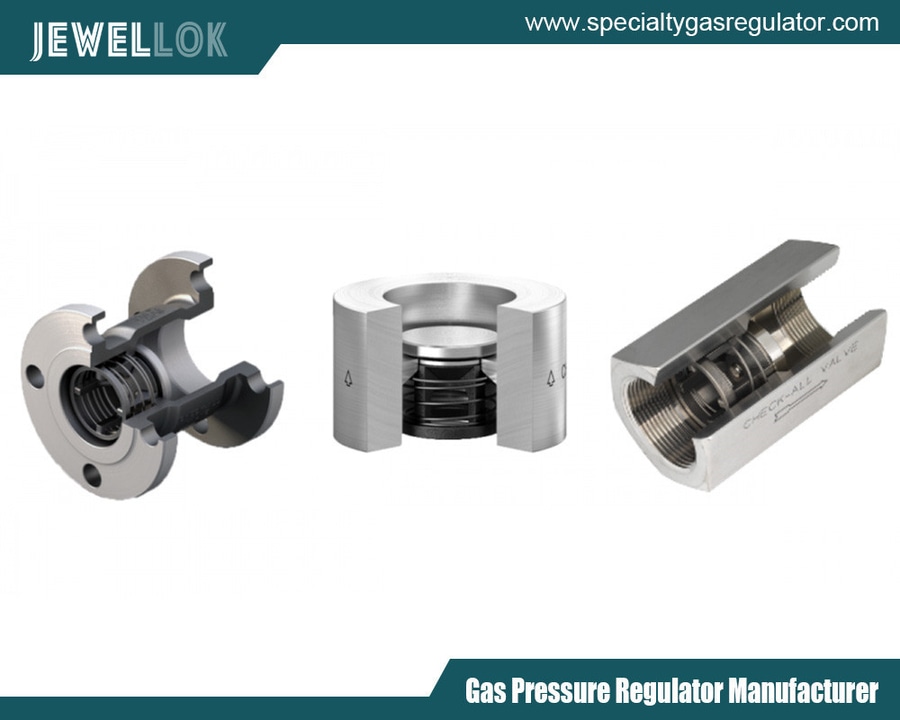

Fabricantes de colectores de conmutación de cilindros de gas
Fabricantes de colectores de conmutación de cilindros de gas
Selección de materiales

La elección del material es fundamental en la fabricación de colectores. Entre los materiales más comunes se encuentran las aleaciones de aluminio (por ejemplo, 6061-T6) para aplicaciones neumáticas, debido a su ligereza, resistencia a la corrosión y facilidad de mecanizado. Para los sistemas hidráulicos, en los que se requiere una mayor resistencia, se prefiere el acero inoxidable (p. ej., 316L) o el acero al carbono para soportar fluidos agresivos y altas presiones. El latón se utiliza ocasionalmente para colectores neumáticos de baja presión en entornos no corrosivos.

Las propiedades de los materiales, como la resistencia a la tracción, la conductividad térmica y el índice de maquinabilidad, desempeñan un papel clave. Por ejemplo, el aluminio ofrece un índice de maquinabilidad del 300-400 % en comparación con el 100 % del acero, lo que permite ciclos de producción más rápidos. Sin embargo, la superior resistencia a la fatiga del acero lo hace ideal para aplicaciones de alta resistencia. Los fabricantes también deben tener en cuenta tratamientos superficiales como el anodizado del aluminio para mejorar la resistencia al desgaste o la pasivación del acero inoxidable para prevenir la corrosión. La materia prima suele obtenerse en forma de barras, piezas forjadas o piezas fundidas, siendo estas últimas habituales para formas complejas con el fin de reducir el tiempo de mecanizado.

Consideraciones de diseño

Antes de comenzar el mecanizado, en la fase de diseño se utiliza software de diseño asistido por ordenador (CAD), como SolidWorks o AutoCAD, para crear modelos 3D. Entre las consideraciones clave se incluyen las configuraciones de los puertos, los patrones de montaje de las válvulas (por ejemplo, la norma ISO 5599 para neumática), las trayectorias de flujo y los valores nominales de presión. El análisis de elementos finitos (FEA) simula la distribución de tensiones para optimizar el espesor del material y evitar puntos débiles.

Los diseños de colectores suelen incorporar conceptos modulares, lo que permite su personalización para aplicaciones específicas, como maquinaria de automatización o sistemas aeroespaciales. Los canales internos deben diseñarse para minimizar las caídas de presión, buscando normalmente un flujo laminar con números de Reynolds inferiores a 2000. Las tolerancias son muy estrictas, a menudo de ±0,001 pulgadas para la alineación de los puertos, con el fin de garantizar un sellado sin fugas con juntas tóricas o juntas planas. El diseño también debe facilitar el acceso para el mecanizado, evitando cavidades profundas que puedan provocar la rotura de las herramientas.

Procesos de mecanizado

El núcleo de la fabricación de colectores es el mecanizado, que utiliza principalmente fresadoras y tornos CNC para garantizar la precisión. El proceso comienza con el desbaste, en el que se elimina el exceso de material utilizando fresas de acero rápido (HSS) o de metal duro. En el caso del aluminio, las velocidades de corte pueden alcanzar los 1000-2000 sfm (pies superficiales por minuto), mientras que el acero requiere velocidades más lentas, de 200-500 sfm, para evitar el desgaste de la herramienta.

El taladrado es fundamental para crear orificios de conexión y de montaje. Las máquinas CNC multieje permiten el taladrado en ángulo para trayectorias de flujo complejas, lo que reduce la necesidad de múltiples configuraciones. A continuación se realiza el roscado de los orificios para los racores, utilizando machos de forma para obtener roscas más resistentes en materiales blandos. El mandrinado garantiza diámetros precisos para los asientos de las válvulas, logrando a menudo acabados superficiales de Ra 0,8-1,6 μm.

Las operaciones de fresado dan forma a los contornos externos y a las cavidades internas. El fresado de cavidades crea las zonas de montaje de las válvulas, mientras que el fresado de contornos define el perfil del colector. Técnicas avanzadas como el mecanizado de alta velocidad (HSM) con trayectorias trocoidales minimizan la acumulación de calor, preservando la integridad del material. En el caso de los colectores hidráulicos, puede aplicarse el bruñido a los orificios internos para conseguir acabados especulares, lo que reduce la fricción y el desgaste.

El mecanizado por descarga eléctrica (EDM) se utiliza para elementos complejos que son difíciles de mecanizar de forma convencional, como ranuras estrechas o agujeros ciegos. El electroerosionado por hilo corta perfiles precisos con anchos de corte de tan solo 0,004 pulgadas, lo que resulta ideal para colectores de acero inoxidable. En aplicaciones neumáticas, donde el peso es un factor crítico, la fabricación aditiva, como la impresión 3D, permite crear prototipos de los diseños antes del mecanizado completo.

Pasos de fabricación

El flujo de trabajo de fabricación es secuencial e iterativo. Comienza con la preparación del material: el corte de barras a medida mediante sierras de cinta o discos de corte abrasivos. La sujeción fija la pieza de trabajo en la máquina CNC, a menudo utilizando mandriles de vacío para el aluminio con el fin de evitar deformaciones.

El mecanizado primario consiste en el desbaste de todas las características principales, seguido de un sem ACABADO para acercarse a las dimensiones finales. A mitad del proceso puede realizarse un tratamiento térmico, como el recocido del acero, para aliviar las tensiones inducidas por el mecanizado. Las pasadas de acabado final utilizan herramientas de grano fino para alcanzar las tolerancias.

Los procesos posteriores al mecanizado incluyen el desbarbado para eliminar los bordes afilados, que podrían causar lesiones o interferir en el montaje. La limpieza por ultrasonidos elimina las virutas y los residuos de refrigerante, garantizando la limpieza de los sistemas de fluidos. Se aplican tratamientos superficiales, como el recubrimiento en polvo o la galvanoplastia, para proteger la pieza.

El montaje integra válvulas, sensores y racores. Los colectores hidráulicos pueden requerir ensayos de presión a 1,5 veces la presión de funcionamiento, mientras que los neumáticos se someten a ensayos de fugas con helio para comprobar su estanqueidad. La automatización en las líneas de montaje utiliza brazos robóticos para garantizar la uniformidad en la producción de gran volumen.

Control de calidad y ensayos

El control de calidad es una parte integral de todo el proceso. Las máquinas de medición por coordenadas (CMM) verifican las dimensiones con una precisión de ±0,0005 pulgadas. Los métodos de ensayos no destructivos (END), como la inspección por penetración de tinte, detectan grietas superficiales, mientras que los ensayos ultrasónicos comprueban la presencia de huecos internos.

Las pruebas funcionales simulan condiciones reales. En el caso de los sistemas hidráulicos, las pruebas de ciclo bajo presiones variables evalúan la durabilidad, con el objetivo de alcanzar millones de ciclos sin fallos. Los colectores neumáticos se someten a pruebas de caudal mediante anemómetros, lo que garantiza el cumplimiento de normas como la NFPA/T3.19.8.

El control estadístico de procesos (SPC) supervisa las variables de producción, utilizando gráficos de control para mantener la uniformidad. La trazabilidad se garantiza mediante números de serie grabados con láser, que vinculan cada colector a sus datos de fabricación para posibles retiradas del mercado o auditorías.

Ventajas y aplicaciones

Los colectores de válvulas mecanizados ofrecen ventajas frente a las tuberías tradicionales, entre ellas un tamaño compacto, un peso reducido y menores costes de montaje. Mejoran la fiabilidad del sistema al minimizar las conexiones, que son puntos potenciales de fuga. En aplicaciones como la robótica industrial, los sistemas de frenado de automoción y los equipos médicos, estos colectores permiten un control preciso y una respuesta rápida.

Los colectores hidráulicos son habituales en la maquinaria de construcción para accionar cilindros, mientras que los neumáticos predominan en el procesamiento de alimentos, donde garantizan un funcionamiento limpio y a prueba de explosiones. El proceso de mecanizado permite la personalización, lo que respalda la Industria 4.0 con sensores integrados para el mantenimiento predictivo.

Fabricantes de colectores de cambio de cilindros de gas
Fabricantes de colectores de cambio de cilindros de gas
Conclusión

El proceso de fabricación mediante mecanizado de los colectores de válvulas hidráulicas y neumáticas combina materiales avanzados, un diseño preciso y técnicas de mecanizado sofisticadas para producir componentes robustos, eficientes y fiables. A medida que la tecnología evoluciona, innovaciones como la optimización impulsada por la inteligencia artificial y los materiales sostenibles mejorarán aún más este campo. Los fabricantes deben encontrar el equilibrio entre coste, rendimiento y calidad para satisfacer las exigencias de los modernos sistemas de transmisión hidráulica y neumática. Este proceso no solo garantiza la excelencia operativa, sino que también impulsa los avances en automatización e ingeniería.
