¿Cómo influye la elección del material del diafragma de una válvula reguladora de presión para gases especiales a la hora de manipular gases especiales corrosivos?

{{{sourceTextContent.subTitle}}}

¿Cómo se elige el material del diafragma de una válvula reguladora de presión para gases especiales cuando se manipulan gases especiales corrosivos?

{{{sourceTextContent.description}}}

¿Cómo influye la elección del material del diafragma de una válvula reguladora de presión para gases especiales a la hora de manipular gases especiales corrosivos?

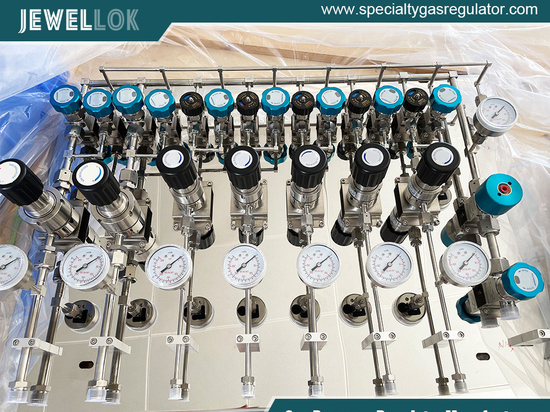

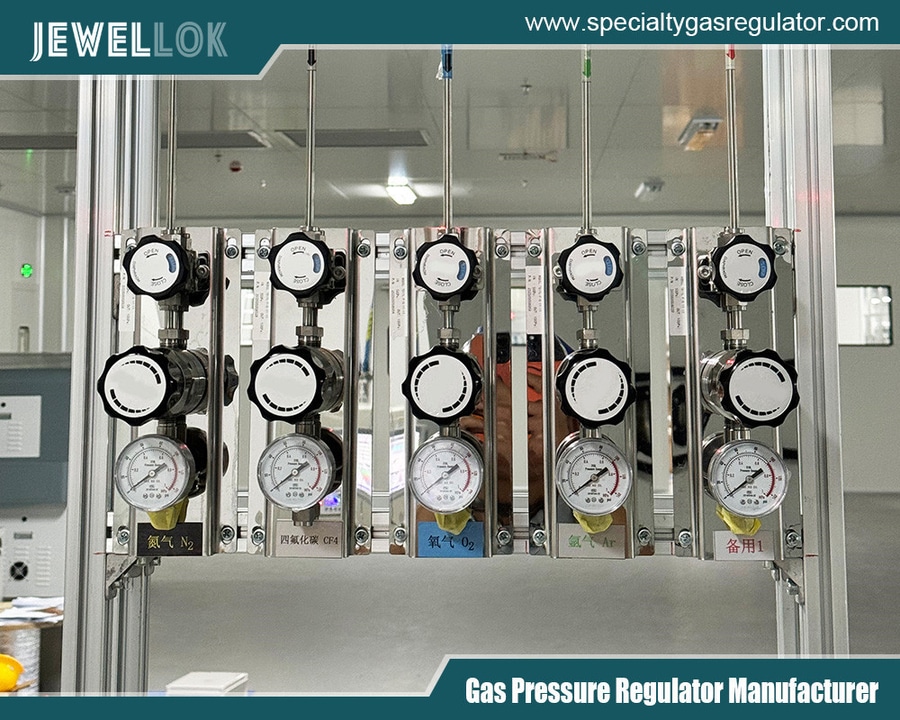

Las válvulas reguladoras de presión de gases especiales son componentes críticos en sectores como el procesamiento químico, la fabricación de semiconductores, la industria farmacéutica y la vigilancia medioambiental. Estos dispositivos controlan el caudal y la presión de gases de alta pureza o reactivos desde cilindros de alta presión hasta aplicaciones posteriores, garantizando un suministro seguro y preciso. El corazón de muchos reguladores es el diafragma: una membrana flexible que detecta los cambios de presión y acciona el mecanismo de la válvula sin que haya contacto directo entre el gas y las piezas mecánicas, como resortes o pistones. Este aislamiento es vital para mantener la pureza del gas y evitar la contaminación o la corrosión de los componentes internos.

A la hora de manipular gases especiales corrosivos como el cloro (Cl₂) o el amoníaco (NH₃), el material del diafragma se convierte en un factor fundamental. El cloro, un potente oxidante utilizado en el tratamiento del agua y la síntesis química, puede reaccionar de forma agresiva con los materiales, formando ácidos en presencia de humedad. El amoníaco, una base empleada en refrigeración y en la producción de fertilizantes, puede provocar hinchamiento o degradación en sustancias incompatibles. Una mala selección del material puede provocar el fallo del diafragma, comprometiendo la estanqueidad —la capacidad de impedir el escape o la entrada de gas— y reduciendo la vida útil, es decir, el tiempo que transcurre hasta su sustitución debido al desgaste, la corrosión o la fatiga.

La estanqueidad se cuantifica mediante ensayos como la detección de fugas con helio, en la que las tasas inferiores a 10^-9 atm-cc/s indican una alta integridad. La vida útil depende de factores como la resistencia química, la fatiga mecánica y las condiciones ambientales; suele oscilar entre 5 y 10 años en configuraciones ideales, pero se acorta drásticamente en presencia de sustancias corrosivas. Este artículo examina cómo los materiales de los diafragmas —que van desde metales como el acero inoxidable hasta polímeros como el PTFE y elastómeros como el Viton— afectan a estos parámetros. Basándonos en las normas del sector y en los datos de compatibilidad, exploramos los mecanismos de degradación, las implicaciones en la práctica y las pautas de selección para optimizar el rendimiento en entornos de compras al aire libre… ¡Un momento, no!… para la manipulación de gases corrosivos.

La elección del material del diafragma influye directamente en la fiabilidad del regulador. Los diafragmas metálicos ofrecen robustez, pero pueden carecer de flexibilidad, mientras que los elastómeros proporcionan estanqueidad, pero sucumben al ataque químico. En el caso de las sustancias corrosivas, los materiales deben resistir la permeación (difusión del gas a través de la membrana), el hinchamiento, el agrietamiento y el endurecimiento, factores que merman la estanqueidad y aceleran el fin de la vida útil. Comprender estas interacciones es esencial para que los ingenieros y operadores puedan mitigar riesgos como las fugas, que podrían dar lugar a peligros para la seguridad, emisiones al medio ambiente o paradas del proceso.

Comprender la estanqueidad y la vida útil de los reguladores

La estanqueidad se refiere a la capacidad del diafragma para mantener un sellado hermético, evitando fugas de gas a través de los límites. En los reguladores, las fugas pueden producirse a través del propio diafragma (permeación o poros), en las juntas o debido a roturas del material. En el caso de los gases corrosivos, las reacciones químicas agravan esta situación: la oxidación del cloro puede crear microfisuras, mientras que la alcalinidad del amoníaco provoca el hinchamiento del elastómero, lo que altera el contacto de la junta. Normas como la ASTM F739 miden las tasas de permeación, fundamentales para garantizar que no se escape gas a la atmósfera ni contamine la zona de la tapa.

La vida útil abarca el tiempo de funcionamiento del diafragma antes de que su rendimiento se degrade por debajo de los niveles aceptables, y está influida por la fatiga cíclica (debida a las fluctuaciones de presión), la exposición a sustancias químicas y la temperatura. Los diafragmas soportan millones de ciclos en los reguladores, pero las sustancias corrosivas aceleran el desgaste; por ejemplo, el cloro puede reducir a la mitad su vida útil debido a la corrosión por picaduras. Factores como el espesor y el refuerzo aumentan la longevidad; los materiales más gruesos resisten la abrasión, pero pueden reducir la sensibilidad.

En la práctica, una estanqueidad deficiente se manifiesta en forma de aumento progresivo de la presión u olores externos, mientras que una vida útil reducida aumenta los costes de mantenimiento. En el caso del cloro, las condiciones húmedas dan lugar a la formación de ácido hipocloroso, que ataca los enlaces de los elastómeros y provoca fragilidad. El amoníaco, al ser polar, penetra en los materiales porosos, causando ampollas internas. Las tablas de compatibilidad clasifican los materiales de la A (excelente) a la D (deficiente), lo que orienta la selección para equilibrar estos aspectos. En última instancia, los materiales óptimos minimizan la degradación, garantizando que los reguladores mantengan la pureza y la seguridad durante largos periodos.

Materiales habituales para diafragmas en válvulas reguladoras de presión de gases especiales

Los diafragmas se seleccionan entre metales, elastómeros y fluoropolímeros, cada uno de los cuales ofrece propiedades únicas.

Diafragmas metálicos: El acero inoxidable (316L) o aleaciones como el Hastelloy y el Monel son habituales en aplicaciones de alta pureza. Estos proporcionan excelentes propiedades de barrera, resisten la permeación y ofrecen una elevada resistencia a la fatiga. Sin embargo, pueden corroerse en entornos agresivos a menos que estén aleados —por ejemplo, el Monel para halógenos—. Garantizan una estanqueidad superior gracias a los sellados metal contra metal, pero pueden carecer de flexibilidad para el control a baja presión.

Diafragmas elastoméricos: Materiales como el Buna-N (NBR), el neopreno (CR), el Viton (FKM) y el EPDM predominan por su elasticidad y capacidad de sellado. El Buna-N ofrece resistencia al aceite, pero tiene poca compatibilidad con los oxidantes. El neopreno proporciona una resistencia química moderada. El Viton destaca frente a los ácidos y los halógenos, pero falla con bases como el amoníaco. El EPDM soporta bien los álcalis, pero no los hidrocarburos. Estos materiales absorben contaminantes, lo que afecta a la pureza, y se degradan al hincharse o agrietarse, lo que reduce su vida útil.

Diafragmas de fluoropolímeros: el PTFE (teflón) y los perfluoroelastómeros como el Kalrez (FFKM) ofrecen una resistencia universal. La inercia del PTFE evita las reacciones, lo que garantiza una larga vida útil, aunque es permeable a algunos gases. El Kalrez combina elasticidad con resistencia química, lo que lo hace ideal para condiciones extremas.

Los híbridos de acero inoxidable revestidos de teflón combinan ambas ventajas, lo que prolonga su vida útil en entornos corrosivos. La elección depende del tipo de gas: metales para la pureza, elastómeros para el coste y polímeros para la versatilidad.

Repercusión del cloro en la estanqueidad y la vida útil

El cloro, ya sea seco o húmedo, plantea graves retos debido a su naturaleza oxidante. El cloro seco ataca los enlaces orgánicos, mientras que el húmedo forma ácidos corrosivos, lo que acelera la degradación.

En el caso de los diafragmas de acero inoxidable, la compatibilidad es alta; el 316L resiste la corrosión por picaduras, manteniendo la estanqueidad con tasas inferiores a 10^-8 scc/seg. La vida útil supera los 10 años en condiciones secas, pero la humedad la reduce a entre 5 y 7 años debido a la corrosión intercrestal. El Monel o el Hastelloy mejoran estos resultados; el Monel tiene una clasificación A para el cloro seco, lo que evita fugas debidas al adelgazamiento del material.

Los elastómeros varían: el Buna-N y el neopreno tienen una clasificación de C-D, ya que se hinchan entre un 20 % y un 50 % en presencia de cloro, lo que provoca fallos en el sellado y fugas en cuestión de meses. El Viton tiene una clasificación de A-B para condiciones secas/húmedas, y resiste la oxidación durante 3-5 años de servicio, aunque las altas temperaturas (>100 °C) provocan endurecimiento y microfugas. El EPDM tiene una clasificación A para el cloro, pero su uso está limitado en condiciones húmedas, ya que la vida útil se acorta debido a la fragilización. El PTFE y el Kalrez destacan:

El PTFE tiene una clasificación A, es impermeable al cloro y garantiza una estanqueidad indefinida y una vida útil superior a 10 años, aunque el desgaste mecánico debido a los ciclos lo limita. El Kalrez, con una clasificación «+», resiste los líquidos, lo que lo hace ideal para condiciones variables. En los reguladores, los materiales incompatibles como el Buna-N provocan fallos rápidos, mientras que los híbridos de PTFE lo evitan, como se observa en aplicaciones de tratamiento de agua.

Repercusión en la estanqueidad y la vida útil con el amoníaco

El amoníaco, ya sea anhidro o acuoso, provoca una degradación inducida por la base, hinchando los elastómeros y corroyendo los metales si no es puro.

El acero inoxidable ofrece un buen comportamiento con el amoníaco anhidro, ya que su baja permeabilidad garantiza la estanqueidad; la vida útil es de 8 a 12 años, pero los restos de agua forman hidróxido de amonio, lo que provoca picaduras en las superficies. Las aleaciones como el 316L con diafragmas fijados minimizan este efecto.

Elastómeros: el Buna-N tiene una clasificación de B-C para el amoníaco anhidro; se hincha y pierde elasticidad, lo que provoca fugas al cabo de 1 a 2 años. El neopreno tiene una calificación de B; es adecuado para el amoníaco anhidro frío, pero se degrada con el calor. El Viton tiene una calificación de C para el amoníaco anhidro, ya que falla debido al ataque de las aminas, pero de A para las soluciones acuosas. El EPDM destaca (A para soluciones acuosas, C para el amoníaco anhidro), ya que resiste el hinchamiento durante 4-6 años en reguladores de refrigeración.

Fluoropolímeros: el PTFE tiene una clasificación A, ya que impide la permeación y ofrece una vida útil superior a 10 años. El Kalrez tiene una clasificación A y combina flexibilidad con sellados herméticos. En la manipulación de amoníaco, el EPDM o el PTFE mantienen su integridad, evitando las fugas por degradación que se observan en el Viton.

Factores en la selección de materiales y mejores prácticas

La selección tiene en cuenta la concentración de gas, la temperatura (p. ej., <100 °C para los elastómeros), los ciclos de presión y los requisitos de pureza. Es fundamental realizar ensayos de compatibilidad según la norma ISO 11114. Las mejores prácticas incluyen el uso de diafragmas fijados para mayor seguridad, inspecciones periódicas y soluciones híbridas para lograr un equilibrio.

Conclusión

El material del diafragma influye profundamente en el rendimiento del regulador con sustancias corrosivas. Los metales, como el acero inoxidable, ofrecen durabilidad; los elastómeros, asequibilidad con algunas salvedades; y los fluoropolímeros, protección universal. Para el cloro, el Viton o el PTFE garantizan la longevidad; para el amoníaco, el EPDM o el Kalrez. Una selección adecuada mejora la estanqueidad y prolonga la vida útil, lo que favorece la seguridad y la eficiencia.

Para obtener más información sobre cómo influye la selección del material del diafragma de una válvula reguladora de presión de gases especiales en la manipulación de gases especiales corrosivos, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/about/.
