Parámetros técnicos críticos para los reguladores de gases especiales en la fabricación de semiconductores

La puerta de entrada de precisión a la fabricación de chips

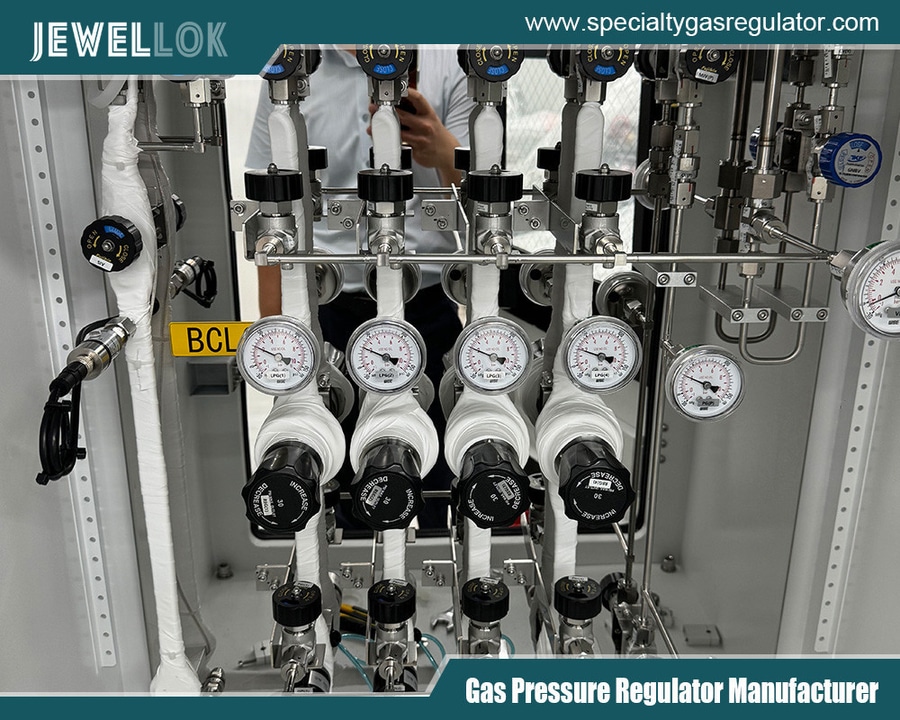

En el entorno extremadamente exigente de la fabricación de semiconductores, donde los procesos se desarrollan a escala atómica, los gases utilizados son el alma de la fabricación. Estos gases especiales de alta pureza —ya sean portadores inertes, agentes de grabado reactivos como el trifluoruro de cloro o dopantes delicados como la arsina— deben suministrarse con una consistencia impecable. La válvula reguladora de presión es el punto de control crítico en este sistema de suministro. Un dispositivo elegido incorrectamente puede convertirse en una fuente de contaminación catastrófica, desviaciones en el proceso o incidentes de seguridad. Este artículo examina los parámetros técnicos clave que determinan si un regulador de gases especiales es adecuado para el entorno de fabricación más exigente del mundo, donde las impurezas del orden de una parte por billón son inaceptables y la fiabilidad es imprescindible.

Rendimiento de presión y caudal: los fundamentos del control
La función principal de cualquier regulador de gases especiales es reducir una presión de entrada elevada y variable procedente de una botella o fuente a una presión de suministro estable y utilizable. En los equipos de semiconductores, esta estabilidad es primordial.

Capacidad nominal de presión de entrada (P1): Debe superar holgadamente la presión máxima de suministro de la botella de gas o de la fuente a granel. Para gases a alta presión (como las mezclas de silano a más de 2000 psig), lo habitual es una capacidad nominal de entrada robusta de 3000 o 4000 psig. El cuerpo del regulador y sus componentes deben estar diseñados para estas presiones con un margen de seguridad significativo.
Rango y estabilidad de la presión de salida (P2): El rango de presión de suministro requerido viene determinado por la herramienta de proceso. Un regulador debe proporcionar un control preciso en todo este rango, desde quizás 5 psig para un proceso CVD de baja presión hasta 100 psig para algunas aplicaciones de grabado. Más importante que el rango en sí mismo es la estabilidad, a menudo definida como caída de presión o bloqueo. Los reguladores de alta calidad minimizan la caída de presión —el ligero descenso de la presión de salida a medida que aumenta el caudal— garantizando unas condiciones de proceso constantes.
Capacidad de caudal (Cv): El regulador debe suministrar el caudal máximo requerido por el equipo sin convertirse en un cuello de botella ni perder el control. El coeficiente de caudal (Cv) cuantifica esta capacidad. Un tamaño insuficiente provoca una caída de presión y una falta de caudal; un tamaño excesivo puede dificultar el control preciso a caudales bajos. Los ingenieros deben ajustar la curva Cv del regulador a la demanda máxima y media de la herramienta.
Diseño específico para cada gas: Es importante destacar que el rendimiento en cuanto a caudal y presión depende del gas. El resorte y el orificio del regulador suelen estar calibrados para familias específicas de gases (por ejemplo, inertes, corrosivos o tóxicos). Utilizar un regulador calibrado para nitrógeno con un gas denso como el hexafluoruro de tungsteno dará lugar a un suministro inexacto.

Materiales de construcción y control de la contaminación
Este es el factor diferenciador más importante en los reguladores de grado semiconductor. Todos los materiales que entran en contacto con la corriente de gas —conocidos como materiales «en contacto con el fluido»— deben ser ultraínertes, no porosos y lisos para evitar la contaminación.

Metalurgia:
Acero inoxidable 316L: el estándar del sector. La «L» indica bajo contenido en carbono, lo que evita la precipitación de carburo de cromo en las zonas de soldadura, que pueden convertirse en puntos de corrosión y generadores de partículas.
Electropulido (EP): Un tratamiento superficial obligatorio para aplicaciones de alta pureza. El electropulido elimina las irregularidades microscópicas, creando una superficie lisa y pasivada que minimiza la adsorción de gas, reduce la superficie expuesta a reacciones y facilita la purga y la limpieza del interior.
Aleaciones especiales: Para los gases más agresivos (por ejemplo, bromuro de hidrógeno o cloro húmedo), puede ser necesario utilizar Hastelloy C-22 o Monel para obtener una resistencia superior a la corrosión y evitar la contaminación metálica.
Elastómeros y materiales no metálicos:
La regla es sencilla: eliminarlos de la corriente de gas siempre que sea posible. Las juntas de elastómero tradicionales (Viton, EPDM) pueden desgasificar hidrocarburos, dejar pasar gases y degradarse, liberando partículas.
Diafragmas metálicos: Un regulador de grado semiconductor utiliza un diafragma de acero inoxidable para aislar el gas de proceso de la cámara del resorte. Esto es esencial para la pureza y la seguridad, especialmente con sustancias tóxicas.
Juntas metálicas: Para lograr la máxima pureza, las juntas metálicas de sellado frontal o cónicas (por ejemplo, de níquel o acero inoxidable) sustituyen a las juntas tóricas de elastómero en todas las conexiones críticas (conexiones CGA, juntas de la tapa). Ofrecen cero desgasificación y una integridad superior frente a las fugas.
Asientos de polímero: Cuando es necesario, se utilizan PTFE (teflón) o PCTFE (Kel-F) de alta pureza para los asientos de las válvulas, debido a su amplia inercia química y a su baja generación de partículas.
Limpieza y rendimiento en cuanto a partículas: El regulador debe montarse en una sala limpia de Clase 100 o superior y limpiarse según normas rigurosas (por ejemplo, los protocolos SEMI PV1 o PV2). A continuación, se envasa en un embalaje libre de partículas, sellado al vacío y purgado con nitrógeno. El rendimiento se cuantifica midiendo las partículas por pie cúbico de flujo de gas en tamaños específicos (p. ej., >0,1 µm, >0,2 µm).

Características de diseño específicas para semiconductores
Más allá de la función básica del regulador, las características especializadas abordan las necesidades específicas de las operaciones en las fábricas de semiconductores.

Diseño de purga y vacío: Para introducir de forma segura un gas peligroso o evitar la contaminación atmosférica durante los cambios de cilindro, los reguladores cuentan con puertos de purga integrados. Estos permiten evacuar y purgar el sistema con un gas inerte de forma repetida —un proceso denominado «ciclo de purga a presión»— para eliminar trazas de aire o de gases anteriores. Algunos diseños están optimizados para el bombeo de alto vacío.
Integridad frente a fugas: Se realiza una prueba de fugas con espectrómetro de masas de helio en cada unidad según un estándar excepcionalmente estricto, a menudo < 1 x 10⁻⁹ atm cc/s He. Esto evita la exfiltración de gases tóxicos y, lo que es más importante, la entrada de aire atmosférico, que introduce humedad y oxígeno —sustancias nocivas para muchos procesos—.
Volumen muerto: Debe minimizarse el volumen interno en el que el gas puede estancarse. Un volumen muerto elevado hace que la purga sea ineficaz y permite la mezcla indeseable de gases durante los cambios de gas, lo que conlleva largos tiempos de estabilización y posibles riesgos de reacción.
Acabado superficial: La rugosidad de la superficie interior se mide en micropulgadas (µin) Ra. Una especificación típica para aplicaciones de alta pureza es < 15 µin Ra, y el electropulido permite alcanzar valores inferiores a 10 µin. Un acabado más liso reduce la adhesión de partículas y los puntos de adsorción de la humedad.

El factor crítico: la compatibilidad con el servicio de gas
El regulador debe estar diseñado y certificado para el servicio de gas específico. Esta es la síntesis definitiva de todos los parámetros anteriores.

Servicio con gases corrosivos/tóxicos: Los reguladores para gases como el HCl, el HBr o el ClF₃ utilizan aleaciones resistentes a la corrosión, sellado 100 % metálico y embalaje especial. A menudo presentan cuerpos pintados o marcados (en amarillo para los corrosivos) para una identificación clara.
Servicio con gases pirofóricos o hidruros: Gases como el silano (SiH₄) o el diclorosilano (DCS) se inflaman espontáneamente en contacto con el aire. Los reguladores para estos servicios hacen hincapié en la máxima estanqueidad, los sellos metal-metal y, en ocasiones, diseños de componentes monolíticos para eliminar posibles vías de fuga en los ensamblajes roscados.
Suministro de gases inertes de alta pureza/controladores de caudal másico (MFC): Para gases portadores como el nitrógeno o el argón que alimentan MFC sensibles, la atención se centra en una generación de partículas cercana a cero, una desgasificación ultrabaja y una estabilidad excepcional para evitar el ruido de los MFC.

Protocolo de verificación y selección

La selección del regulador adecuado es un proceso sistemático:

Definir la aplicación: Identificar el gas exacto, la pureza requerida (p. ej., 99,999 % o «6N»), la presión de entrada, el rango de presión de salida y el caudal.
Establecer la compatibilidad de los materiales: Utilizando las tablas del fabricante, verificar que todos los materiales en contacto con el gas sean químicamente inertes al mismo. Obtener una declaración por escrito de compatibilidad.
Especificar los requisitos de pureza y limpieza: Definir la clase de limpieza requerida (p. ej., SEMI PV2), el recuento de partículas y el acabado superficial. Solicite al fabricante datos de ensayo certificados.
Certificaciones y documentación obligatorias: Exija documentación de los resultados de las pruebas de fugas de helio, la certificación de montaje en sala limpia, la trazabilidad de los materiales (informes de ensayo de fábrica) y el cumplimiento de las normas pertinentes de la CGA y la SEMI.
Aplicar procedimientos de manipulación rigurosos: incluso un regulador perfecto puede contaminarse si se instala de forma inadecuada. Utilizar técnicas adecuadas para salas blancas, procedimientos correctos de apriete y ciclos de purga validados.

Conclusión

En la fabricación de semiconductores, el regulador de gases especiales es mucho más que una simple válvula reductora de presión. Se trata de un componente de ingeniería de precisión, en el que la contaminación es un factor crítico, cuyos parámetros técnicos influyen directamente en el rendimiento, la seguridad y la innovación de los procesos. La combinación sinérgica de un rendimiento de presión estable, materiales de construcción de pureza ultraalta, características de diseño específicas para semiconductores y una compatibilidad explícita con el servicio de gases define su aplicabilidad. A medida que las geometrías de los chips continúan reduciéndose hasta alcanzar dimensiones atómicas, las tolerancias de estos parámetros serán cada vez más estrictas, lo que exigirá un avance continuo en la tecnología de los reguladores para que actúen como guardianes fiables e invisibles de la integridad del proceso.
