Mecanismos de estabilización de la presión en reguladores de gases especiales para aplicaciones de caudal ultrabajo

La necesidad fundamental de estabilidad

En el ámbito de la instrumentación analítica —que abarca la cromatografía de gases (GC), la espectrometría de masas (MS), la fabricación de semiconductores y el análisis de gases traza—, la precisión de la medición es fundamental. Estas aplicaciones suelen funcionar con caudales ultrabajos, a veces tan minúsculos como unos pocos centímetros cúbicos estándar por minuto (sccm) o incluso menos. A escalas tan delicadas, incluso las fluctuaciones de presión a escala nanométrica se convierten en un ruido catastrófico que oscurece las señales, degrada los límites de detección y compromete la reproducibilidad de los resultados. El regulador de presión, que actúa como guardián entre la fuente de gas a alta presión y el instrumento sensible, trasciende por tanto su función de simple reductor de presión. Debe actuar como un dispositivo de amortiguación activo, un regulador de precisión que no solo proporcione una presión establecida, sino una presión inquebrantablemente estable.

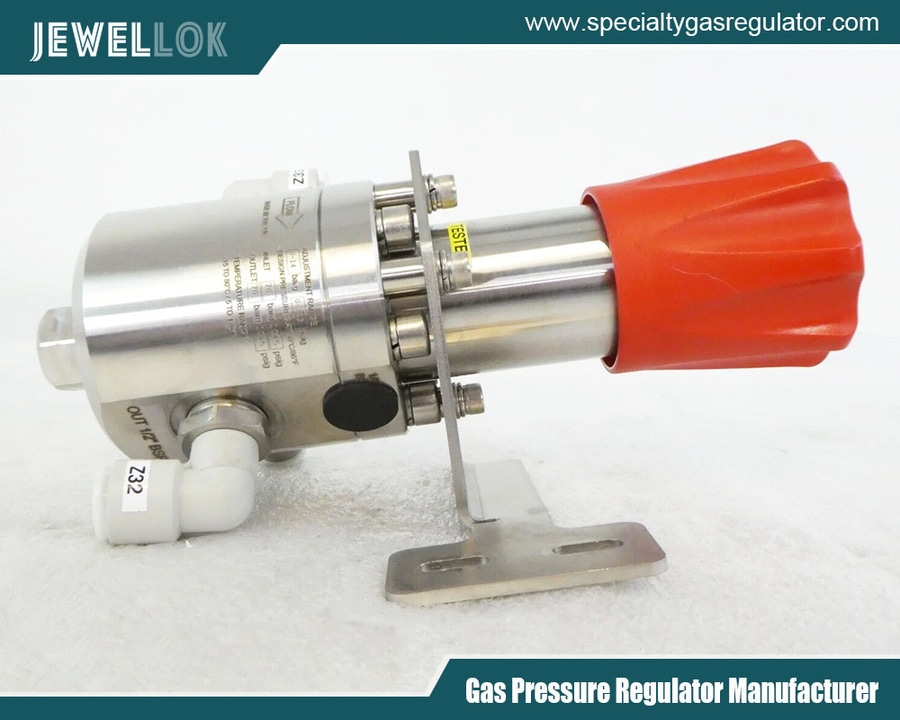

Las válvulas reguladoras de presión de gases especiales diseñadas para estas aplicaciones son auténticas proezas de ingeniería de precisión. Integran un conjunto de mecanismos de estabilización mecánicos, basados en los materiales y en el diseño para hacer frente a los retos inherentes a los caudales ultrabajos. Entre estos retos se incluyen: la carga del asiento (cambios de presión que provocan el movimiento del vástago), la fluencia (caudal muy lento en condiciones estáticas), la caída de presión (efecto de la presión de suministro) y la sensibilidad a las fluctuaciones térmicas y a las vibraciones externas. Este artículo profundiza en los sofisticados mecanismos integrados en estos reguladores para alcanzar la estabilidad casi absoluta que exige la ciencia analítica de vanguardia.

Diseño mecánico fundamental para una mayor sensibilidad y control
La base de la estabilidad reside en el diseño mecánico central, que da prioridad a la sensibilidad y a minimizar los movimientos involuntarios.

A. Regulación multietapa: la cascada de la estabilidad

Para aplicaciones críticas, una única reducción de presión resulta insuficiente. Los reguladores de gases especiales de dos etapas son el estándar para usos con caudales ultrabajos.

Primera etapa: una etapa robusta, accionada por resorte o por pistón, reduce la alta presión del cilindro (p. ej., más de 2000 psi) a una presión intermedia estable (p. ej., 100-200 psi). Esta etapa de «pre-regulación» absorbe la mayor parte de la caída de presión del suministro y aísla a la segunda etapa de las variaciones de presión del cilindro.
Segunda etapa: Esta es la etapa de precisión. Toma la presión intermedia ya estabilizada y la reduce a la presión de suministro final (p. ej., 10-50 psi). Dado que su presión de entrada es relativamente constante, su salida es excepcionalmente estable. El diseño de la segunda etapa está optimizado para la sensibilidad, y a menudo utiliza un diafragma como elemento sensor, que responde mucho mejor a los cambios de presión que un pistón.
B. Diseño del diafragma: el corazón de la sensibilidad

El diafragma es el sensor fundamental que equilibra la presión del sistema frente a la fuerza del muelle de control.

Diafragmas grandes y flexibles: los reguladores especializados utilizan diafragmas con una gran superficie efectiva. Esto significa que un pequeño cambio en la presión de salida genera una fuerza significativa sobre el diafragma, lo que le permite detectar y responder a fluctuaciones mínimas con una alta ganancia.
Elección de materiales: Para garantizar la inercia y la consistencia, los diafragmas suelen fabricarse en acero inoxidable 316L, Hastelloy o Inconel. Para una pureza ultraalta, se utilizan diafragmas metálicos electropulidos. En algunos diseños, los diafragmas metálicos recubiertos de elastómero (por ejemplo, recubiertos de PTFE) combinan la resistencia del metal con una barrera inerte, aunque los diseños totalmente metálicos evitan posibles desgasificaciones o permeaciones.
C. Cámaras internas de bajo volumen (volumen muerto)

Es fundamental minimizar el volumen entre el asiento del regulador y el orificio de salida. Un volumen interno menor significa que cualquier fuga involuntaria del asiento o expansión térmica tiene un efecto más inmediato y pronunciado sobre la presión, lo que permite que el diafragma la detecte y corrija más rápidamente. También reduce el «depósito» de gas que puede expandirse o contraerse con la temperatura, mejorando así la estabilidad térmica y el tiempo de respuesta.

Mecanismos para combatir fenómenos específicos de inestabilidad
A. Diseño de obturador con resortes opuestos / equilibrio de fuerzas

Una de las principales fuentes de fluctuación es la carga sobre el asiento. Cuando la presión de salida desciende (a medida que el instrumento consume gas), el diafragma abre el asiento de la válvula. En un diseño convencional, la propia presión de entrada empuja contra la parte posterior del obturador (punta de la válvula), lo que hace que la fuerza de apertura dependa de la presión.

Solución: Los reguladores de alta gama utilizan un obturador con muelles opuestos o un diseño de fuerza equilibrada. En este caso, un segundo muelle o un sistema de pistón equilibrado contrarresta la fuerza que ejerce la presión de entrada sobre el obturador. Esto desacopla eficazmente la fuerza de apertura de la válvula de la presión de entrada, reduciendo drásticamente la caída de presión (la disminución de la presión de salida a medida que disminuye la presión de entrada) y haciendo que el rendimiento del regulador sea prácticamente independiente de la presión de alimentación.
B. Vástago no giratorio y guías de precisión

En muchos reguladores, al girar el mando de ajuste se hace girar el vástago, lo que puede provocar desgaste en el asiento y dar lugar a un rendimiento irregular o a deslizamiento. En los reguladores de precisión:

El vástago no gira. El mando acciona un mecanismo roscado de precisión que transforma la fuerza rotacional en un movimiento puramente lineal del vástago.
El vástago está guiado por cojinetes lineales o guías mecanizadas con precisión para eliminar el juego lateral. Esto garantiza que el obturador se asiente de forma perfecta y concéntrica en todo momento, lo que evita un caudal irregular y mejora la integridad del sellado del asiento.
C. Ventajas e inconvenientes de los asientos blandos frente a los duros

El material del asiento —donde se sella el obturador— es una elección fundamental.

Asientos blandos (p. ej., PTFE, Kel-F, PCTFE): ofrecen un cierre hermético superior (esencial para evitar la fuga por fluencia a caudal cero) y se autocompensan ante pequeñas imperfecciones. Sin embargo, pueden deformarse bajo presión o temperatura (fluencia en frío) y pueden desgastarse con el tiempo.
Asientos duros (p. ej., zafiro, cerámica sobre metal): ofrecen una durabilidad, una resistencia química y una estabilidad térmica excepcionales. Lograr un cierre perfecto resulta más complicado debido a la necesidad de acabados superficiales casi perfectos, lo que los hace más susceptibles a una fluencia mínima si existen imperfecciones microscópicas.
Diseños avanzados: suelen emplear un enfoque compuesto, como un obturador metálico con un borde de contorno pronunciado que sella contra un asiento blando, lo que optimiza tanto el cierre como el control.

Compensación térmica y aislamiento
Los cambios de temperatura son uno de los principales enemigos de la estabilidad de la presión, ya que provocan la expansión o contracción del gas y alteran las constantes elásticas.

Resortes con compensación térmica
La rigidez del muelle de control (constante elástica) varía con la temperatura. Los reguladores especializados pueden utilizar muelles de aleación de níquel (por ejemplo, Inconel X-750) que presentan un coeficiente de variación de la elasticidad muy bajo con la temperatura, o bien pueden emplear una compensación bimetálica dentro del conjunto del muelle para contrarrestar los efectos térmicos.

Disipación de calor y masa térmica
Los reguladores de precisión suelen contar con cuerpos grandes con aletas o están diseñados para montarse sobre disipadores de calor de gran tamaño. Esto aumenta la masa térmica, lo que ralentiza el cambio de temperatura del regulador en respuesta a las oscilaciones ambientales y permite que las temperaturas internas se equilibren de forma más uniforme, reduciendo así los transitorios térmicos.

Aislamiento y deflectores
Las vías internas de flujo de gas se diseñan a veces con deflectores para minimizar el flujo directo de gas desde la entrada de alta presión (que puede estar fría debido a la expansión) hacia el diafragma sensible, lo que podría provocar un enfriamiento localizado y una deriva de presión.

Control de caudal integrado y mejoras en la purga
A caudales ultrabajos, el mero hecho de ajustar el caudal puede provocar inestabilidad. Los reguladores modernos integran funciones para gestionar este aspecto.

A. Válvulas de dosificación de precisión integradas o montadas en serie

Para lograr la máxima estabilidad, la función de control de caudal suele estar separada o ser muy precisa:

Reguladores de montaje en panel con válvula de aguja integrada: La válvula de aguja está montada en serie después de la cámara controlada por presión del regulador. Esto permite que el regulador mantenga una presión constante en su volumen interno, mientras que la válvula de aguja proporciona una restricción precisa y ajustable del caudal.
Uso de controladores de caudal másico (MFC) independientes situados aguas abajo: En los sistemas más estables, la única función del regulador es proporcionar una presión estable a la entrada de un MFC, que a su vez controla con precisión el caudal másico, independientemente de las variaciones de presión aguas abajo.
B. Dispositivos de purga y canales de derivación

Cuando se presuriza un regulador por primera vez o tras un ajuste, pueden quedar atrapados pequeños volúmenes de gas o aire contaminado.

Canales de purga internos: Algunos diseños incluyen una pequeña derivación controlada que permite que el gas inicial elimine el volumen muerto sin crear una oleada grande e inestable en la salida.
Accesorios de salida con ventilación: Permiten purgar el punto de conexión antes de acoplarlo al instrumento, lo que garantiza una conexión limpia y estable.

Ciencia de los materiales e ingeniería de superficies
La estabilidad también depende de la homogeneidad del material y de la interacción superficial.

Electropulido y pasivación de alta pureza: Todas las piezas en contacto con el fluido se someten a un electropulido hasta obtener un acabado microscópicamente liso. Esto reduce la superficie expuesta, minimizando la adsorción y desorción de moléculas de gas (que pueden provocar una deriva lenta), y mejora la facilidad de limpieza y la resistencia a la corrosión.
Elastómeros especializados: Allí donde se requieren juntas (por ejemplo, puntas de vástago, juntas estáticas), se utilizan elastómeros de baja permeabilidad y baja desgasificación, como Kalrez® (FFKM) o Chemraz®, para evitar la contaminación y los cambios graduales de presión debidos a la permeabilidad al gas.

Conclusión

La estabilidad de la presión en aplicaciones de caudal ultrabajo no se consigue con una única solución milagrosa, sino mediante la integración sinérgica de múltiples mecanismos diseñados específicamente para este fin. Desde la decisión a gran escala de utilizar una regulación en dos etapas hasta la perfección microscópica de una superficie electropulida, cada elemento desempeña un papel a la hora de amortiguar una fuente específica de posible fluctuación.

El regulador moderno de gases especiales para instrumentación analítica es, por lo tanto, un instrumento de precisión en sí mismo. Se trata de un dispositivo en el que convergen la mecánica avanzada, la termodinámica bien concebida y la ciencia de los materiales de alta pureza para crear una base estable y silenciosa sobre la que el delicado trabajo de análisis pueda llevarse a cabo con confianza. Al comprender estos mecanismos de estabilización integrados —válvulas de asiento con resortes opuestos, compensación de temperatura, volumen muerto minimizado y guía de precisión—, los ingenieros y científicos pueden seleccionar la tecnología de regulador adecuada para garantizar que sus instrumentos analíticos funcionen al límite de sus capacidades de detección y precisión. En la búsqueda de señales cada vez más débiles y de una precisión cada vez mayor, la estabilidad del suministro de gas, regulada por estos sofisticados reguladores, sigue siendo un pilar indispensable para la fiabilidad de la ciencia y la industria.

Para obtener más información sobre los mecanismos de estabilización de la presión en los reguladores de gases especiales para aplicaciones de caudal ultrabajo, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/about/.
