¿Cómo funciona un colector de conmutación de oxígeno?

{{{sourceTextContent.subTitle}}}

¿Cómo funciona un colector de conmutación de oxígeno?

{{{sourceTextContent.description}}}

En entornos en los que el suministro continuo de oxígeno no es solo un requisito, sino una cuestión de vida o muerte, los sistemas de seguridad de ingeniería cobran una importancia fundamental. Desde el caos controlado de la unidad de cuidados intensivos de un hospital hasta las operaciones de precisión de una campana de buceo en aguas profundas o un bullicioso taller de fabricación de metales, la interrupción del flujo de oxígeno simplemente no es una opción. El colector de conmutación de oxígeno es el elemento crítico de la infraestructura que protege frente a tal catástrofe. Se trata de un centinela automatizado, diseñado para garantizar una transición fluida e ininterrumpida de una fuente de oxígeno principal a una reserva secundaria completa, todo ello sin el más mínimo altibajo en la presión. Pero, dadas las propiedades únicas y peligrosas del oxígeno, ¿cómo consigue este sistema un rendimiento tan fiable al tiempo que mantiene una seguridad absoluta?

En esencia, un colector de conmutación de oxígeno es un sistema neumático presurizado que se rige por los principios de los diferenciales de presión y la mecánica de resortes. Su misión principal es supervisar la presión en el suministro primario y, en un punto de agotamiento predeterminado, conmutar automáticamente la fuente de gas a un banco de reserva completo. Sin embargo, a diferencia de los colectores para gases inertes, un colector de oxígeno opera bajo una restricción adicional e ineludible: la eliminación sin concesiones de cualquier riesgo de contaminación o incendio. Por lo tanto, su funcionamiento es un ejemplo magistral tanto de fiabilidad como de ingeniería de seguridad.

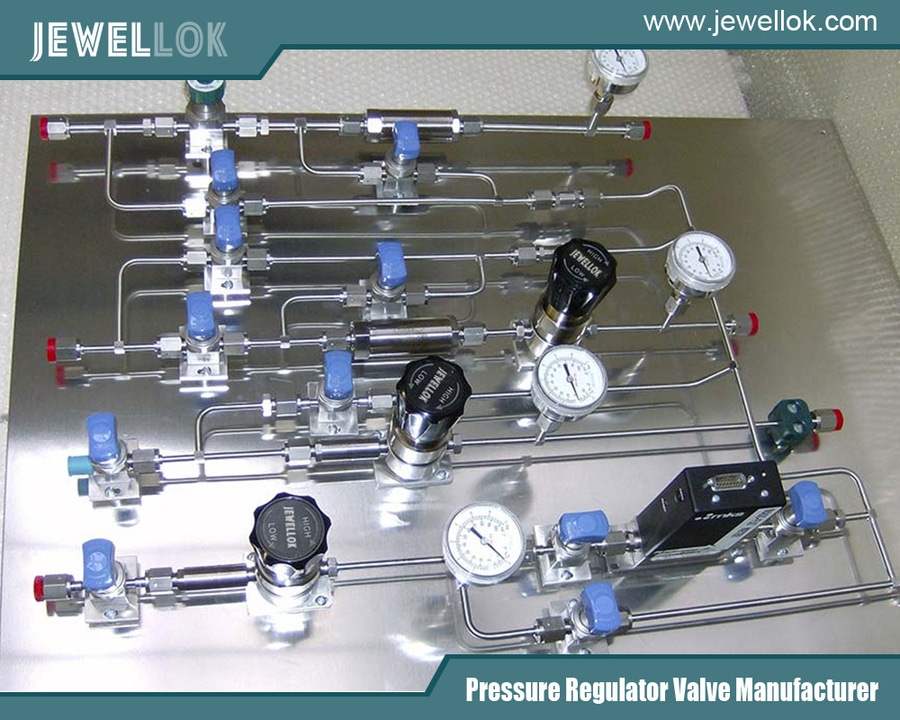

regulador de presión neumático de helio de alta pureza
regulador de presión neumático de helio de alta pureza

Lo que está en juego: por qué es fundamental un suministro ininterrumpido de oxígeno

Para apreciar el diseño del colector, primero hay que comprender las consecuencias de un fallo en sus aplicaciones clave:

Asistencia sanitaria y soporte vital: En los hospitales, el oxígeno de grado médico se canaliza directamente a las tomas situadas junto a la cama del paciente (unidades de pared) en las UCI, los quirófanos y las salas de hospitalización. Una pérdida de presión podría interrumpir el funcionamiento de los respiradores, las máquinas de anestesia y la oxigenoterapia, con consecuencias inmediatas y graves para la seguridad de los pacientes.
Sector aeroespacial y buceo: En cámaras hiperbáricas, submarinos y sistemas de buceo, un suministro continuo de oxígeno es esencial para mantener atmósferas que permitan la vida. Una interrupción podría provocar la enfermedad por descompresión rápida (el mal de los buzos) o asfixia.
Procesos industriales: En la fabricación de metales, el oxígeno es crucial para el corte y la soldadura con oxígeno y combustible. Aunque una pérdida momentánea puede no suponer un peligro inmediato para la vida de un paciente, puede arruinar una soldadura crítica en un recipiente a presión o un puente, lo que crea un riesgo de seguridad a largo plazo. Además, provoca importantes paradas en la producción.
En todos estos escenarios, el colector de conmutación actúa como la primera y más crítica línea de defensa, proporcionando el margen de tiempo necesario para que el personal sustituya las botellas vacías sin pánico ni interrupción del proceso.

Desglose del sistema: componentes básicos y la necesidad imperiosa de la pureza del oxígeno

Un colector de conmutación de oxígeno estándar de dos bancos es un conjunto de componentes especializados. Cada pieza no solo se selecciona por su función, sino también por su compatibilidad con el oxígeno a alta presión, un ámbito en el que los componentes industriales estándar pueden resultar catastróficos.

Válvulas de entrada «limpias para oxígeno»: Se trata de válvulas de cierre manuales fabricadas con materiales como el latón o el acero inoxidable, compatibles con el oxígeno. Es fundamental que todos los componentes de un sistema de oxígeno sean «limpios para oxígeno», es decir, estén escrupulosamente libres de aceite, grasa y partículas contaminantes. Estos contaminantes pueden actuar como combustibles, provocando un incendio en presencia de oxígeno a alta presión, un fenómeno conocido como compresión adiabática.
Reguladores de presión específicos para oxígeno: Quizás los componentes más críticos para la seguridad. Estos reguladores de primera etapa reducen la alta presión del cilindro (que puede alcanzar hasta 2.200 psi / 150 bar para el oxígeno gaseoso) a una «presión de línea» estable y más baja, normalmente entre 100 y 150 psi (7-10 bar). Los reguladores de oxígeno se fabrican siguiendo normas estrictas, utilizando materiales como el Monel, que no es inflamable, o plásticos especializados para las juntas, con el fin de evitar la ignición por fricción o la generación de calor durante la reducción de presión.
La válvula de conmutación (el «cerebro» automatizado): es el núcleo inteligente del sistema. Se trata de una válvula especializada con dos entradas (primaria y de reserva) y una salida. Su mecanismo interno, normalmente un diafragma o un pistón, está constantemente expuesto a la presión del suministro primario. Un resorte calibrado se opone a esta presión. Todo el conjunto de la válvula está diseñado para un funcionamiento limpio y fiable, sin generar chispas ni calor excesivo.
Válvulas antirretorno (válvulas de retención): Estas válvulas unidireccionales están integradas en la válvula de conmutación o instaladas aguas abajo de ella. Son fundamentales para evitar el reflujo del suministro activo hacia el inactivo. Esto es crucial para mantener la pureza del oxígeno médico y para garantizar la seguridad en caso de que sea necesario aislar un banco de cilindros para su mantenimiento.
Manómetros: El colector cuenta con dos tipos:
Manómetros de contenido de las botellas: Uno para cada banco, que muestra la alta presión en el interior de las botellas, lo que permite realizar una estimación aproximada del gas restante.
Manómetro de presión de suministro: Muestra la presión de línea estable y regulada que se suministra a la tubería o al equipo situado aguas abajo.
Válvula de salida: Una válvula manual que controla el caudal final desde el colector hacia la red de tuberías de la instalación.
Mecanismo de alerta: Se trata de la herramienta de comunicación del sistema. Casi siempre consiste en una señal visual llamativa (universalmente de color rojo) que se activa cuando se produce un cambio de suministro. En entornos críticos como los hospitales, esta acción mecánica también activa una alarma neumática o eléctrica —que hace sonar una sirena e ilumina una luz de advertencia en un panel de control central— para garantizar la notificación inmediata al personal.

La secuencia operativa: un desglose paso a paso de una conmutación

El funcionamiento del colector es un proceso elegante y secuencial que prioriza la continuidad por encima de todo.

Fase 1: Funcionamiento normal — Suministro principal en uso

El sistema arranca con los bancos de cilindros primario y de reserva llenos y sus válvulas de entrada abiertas. El oxígeno a alta presión del banco primario fluye a través de su regulador específico compatible con oxígeno, que reduce la presión a un valor constante de 100 psi.

Este gas regulado a 100 psi entra por la entrada «Primaria» de la válvula de conmutación. En el interior de la válvula, esta presión actúa sobre el diafragma, comprimiendo el resorte de calibración interno. Esta fuerza mantiene el mecanismo interno de la válvula en la posición «Primaria». En este estado, la vía de flujo desde la entrada primaria está abierta, y la vía desde la entrada de reserva está bloqueada mecánicamente. La válvula de retención integrada en el lado primario está abierta debido al flujo hacia delante, mientras que la válvula de retención del lado de reserva permanece cerrada. El oxígeno fluye sin obstáculos desde el banco primario, a través de la válvula de conmutación, y sale hacia la instalación. El sistema es estable y la bandera de alerta permanece bajada.

Fase 2: Agotamiento y conmutación automática

A medida que se agota el banco primario, su presión interna desciende. El regulador de primera etapa mantiene heroicamente la salida de 100 psi hasta que la presión del cilindro cae muy cerca de esta presión de suministro. Una vez alcanzado este punto, el regulador ya no puede mantener la línea.

La presión en la línea que alimenta la válvula de conmutación desde el lado primario comienza a disminuir. Cuando esta presión desciende por debajo del umbral de conmutación preestablecido en el colector (un ajuste habitual es de 50 psi), la fuerza ejercida sobre el diafragma ya no es suficiente para vencer la resistencia del potente resorte de calibración.

El resorte entra entonces en acción, moviendo instantáneamente el mecanismo interno de la válvula de conmutación. Esta rápida acción tiene dos efectos simultáneos:

Cierra la vía de flujo procedente de la entrada primaria, ahora agotada.
Abre la vía de flujo procedente de la entrada de reserva llena.
El oxígeno regulado a 100 psi procedente del banco de reserva entra inmediatamente en la válvula de conmutación. La válvula de retención del lado primario se cierra de golpe en el momento en que desciende la presión primaria, impidiendo que el nuevo gas de reserva refluya hacia la línea primaria vacía. El flujo de gas procede ahora sin interrupciones del banco de reserva. Toda la transición se completa en milisegundos, mucho más rápido de lo que tarda cualquier respirador en realizar un ciclo o de lo que tarda un soldador en percibir una caída de presión.

Fase 3: Alarma, respuesta y reinicio del sistema

El movimiento físico del mecanismo interno de la válvula de conmutación está vinculado mecánicamente al sistema de alerta. A medida que la válvula pasa de «Primaria» a «Reserva», hace que se levante la bandera de color rojo brillante. En un entorno hospitalario o industrial, esta misma acción activa las alarmas sonoras y visuales.

Esta es la señal inequívoca del sistema: «El banco principal está vacío. He cambiado a la reserva para mantener el suministro, pero los cilindros vacíos deben sustituirse inmediatamente». Esto permite una respuesta proactiva, en lugar de reactiva. Un técnico de mantenimiento puede ahora cerrar con seguridad las válvulas de entrada del banco primario vacío, purgar con cuidado la presión residual de ese lado del colector, sustituir los cilindros y volver a abrir las válvulas. Una vez que el lado primario se ha repressurizado, el técnico restablece manualmente la válvula de conmutación (mediante un botón o una palanca). Esta acción devuelve la válvula a la posición principal, cierra la entrada de reserva, desactiva la señal de alerta, silencia la alarma y vuelve a preparar el sistema para el siguiente ciclo.

Configuraciones avanzadas y protocolos de seguridad

En instalaciones de mayor tamaño, los colectores son más complejos que un simple sistema de dos bancos. A menudo incorporan configuraciones de «Duty-Assist» o «Lead-Lag». En estos sistemas, dos colectores idénticos funcionan en tándem, compartiendo la carga y designando automáticamente a uno como primario y al otro como de reserva. Esto proporciona redundancia y alarga el tiempo entre cambios de cilindro.

El protocolo primordial con cualquier colector de oxígeno es la compatibilidad con el oxígeno. Esto va más allá de la fabricación inicial y se extiende al mantenimiento. No se puede utilizar ningún lubricante que no sea el diseñado específicamente para el servicio con oxígeno. Las llaves deben estar limpias y no deben producir chispas. El sistema debe inspeccionarse periódicamente para detectar fugas y contaminación. Este enfoque implacable en la limpieza es lo que distingue a un sistema neumático estándar de un sistema de oxígeno a alta presión seguro.

Fabricante de válvulas reductoras de presión de alta pureza en China
Fabricante de válvulas reductoras de presión de alta pureza en China

Conclusión

El colector de conmutación de oxígeno es una obra maestra de la ingeniería práctica y centrada en la seguridad. Se trata de un sistema que desempeña su función más crítica precisamente cuando más se necesita: en el momento en que falla el suministro principal. Al automatizar el cambio a una fuente de reserva, elimina el error humano y los retrasos, creando un margen de tiempo que, en un contexto médico, puede marcar la diferencia entre la vida y la muerte, y en un contexto industrial, entre la calidad y un fallo catastrófico.

Más que un simple conjunto de válvulas y manómetros, es un guardián mecánico fiable. Funciona en silencio en un cuarto de servicio del sótano o en la pared de una fábrica, sin requerir apenas atención hasta el momento en que se activa la alarma. Con ese sencillo gesto, transmite un mensaje vital: se ha preservado la continuidad y el flujo vital de oxígeno permanece ininterrumpido.
