Regulador de CO₂ UHP de gran durabilidad: diseñado para entornos corrosivos y para garantizar una larga vida útil

{{{sourceTextContent.subTitle}}}

Regulador de CO₂ UHP de larga duración: diseñado para entornos corrosivos y para garantizar una larga vida útil

{{{sourceTextContent.description}}}

En sectores que van desde la fabricación de semiconductores y la producción farmacéutica hasta el suministro de bebidas aptas para el consumo y los laboratorios de investigación, el suministro preciso, fiable y seguro de dióxido de carbono (CO₂) es fundamental. Sin embargo, cuando el CO₂ se introduce en entornos con agentes corrosivos preexistentes, o cuando interactúa con la humedad para formar ácido carbónico, los reguladores estándar pueden sufrir una rápida degradación, lo que provoca fallos, contaminación y riesgos para la seguridad. Este artículo técnico analiza la filosofía de diseño, la ciencia de los materiales y las innovaciones de ingeniería que hay detrás de una nueva generación de reguladores de CO₂ duraderos y de pureza ultraalta (UHP), diseñados específicamente para entornos corrosivos. Analizaremos cómo la metalurgia avanzada, los tratamientos superficiales y las tecnologías de sellado hermético se combinan para crear un regulador con un ciclo de vida excepcional, que garantiza un rendimiento constante, unos costes de mantenimiento reducidos y una mayor integridad del sistema en las aplicaciones más exigentes.

Fabricantes de reguladores de presión en China
Fabricantes de reguladores de presión en China
El reto de los entornos corrosivos en el suministro de gas
La función principal de un regulador de gas es reducir una presión de entrada elevada y variable procedente de una botella o un colector a una presión de salida más baja, estable y utilizable. En el caso del CO₂, esta tarea aparentemente sencilla se complica debido a las propiedades inherentes del gas. El CO₂ anhidro no es intrínsecamente corrosivo, pero en presencia incluso de trazas de vapor de agua forma ácido carbónico (H₂CO₃). Este ácido débil puede atacar agresivamente los componentes internos de un regulador, especialmente los fabricados en latón estándar o en aceros inoxidables de menor calidad.

Los entornos corrosivos van más allá de esta reacción intrínseca. En las plantas de semiconductores, los reguladores pueden estar expuestos a vapores ácidos ambientales (por ejemplo, HF, HCl). En aplicaciones marítimas o de petróleo y gas en alta mar, las atmósferas cargadas de sal suponen una grave amenaza. Las instalaciones de procesamiento químico pueden presentar una gran variedad de especies agresivas. Un regulador estándar en estas condiciones puede sufrir picaduras, agrietamiento por corrosión bajo tensión, corrosión galvánica entre metales diferentes y generación de partículas procedentes de la degradación de los elastómeros. Estos fallos comprometen la pureza (fundamental para aplicaciones de ultra alta pureza), provocan una deriva o caída de la presión y, en última instancia, dan lugar a paradas no programadas y a costes de sustitución.

Por lo tanto, se requiere un regulador de CO₂ que vaya más allá del diseño convencional: un dispositivo de clase UHP fabricado no solo para garantizar la pureza en el momento de la instalación, sino también para mantener la pureza y el rendimiento a lo largo de un ciclo de vida corrosivo.

Ciencia de los materiales: la base de la durabilidad
La clave de un regulador de CO₂ UHP duradero reside en la selección de los materiales. Todos los componentes en contacto con el fluido y expuestos deben seleccionarse por su inercia y resistencia.

Cuerpo y cámara del diafragma: Aunque el acero inoxidable 316L es la referencia en cuanto a resistencia a la corrosión, los reguladores avanzados emplean aleaciones como Hastelloy C-276 o C-22 para entornos excepcionalmente hostiles. Estas aleaciones de níquel, molibdeno y cromo ofrecen una resistencia excelente a la corrosión por picaduras, la corrosión interlaminar y la corrosión bajo tensión en entornos ácidos y ricos en cloruro. Para aplicaciones menos severas, pero aún así exigentes, el recubrimiento de níquel químico (ENP) sobre acero inoxidable 316L proporciona una barrera dura, uniforme y altamente resistente a la corrosión sin riesgo de contaminación ferrosa.
Mecánica interna y resortes: Los resortes son críticos y, a menudo, vulnerables. Los resortes de alambre musical, habituales en los reguladores económicos, son muy susceptibles a la corrosión. La durabilidad se consigue utilizando resortes de acero inoxidable 316L o, mejor aún, de Inconel X-750 o Elgiloy. Estas superaleaciones mantienen su módulo elástico y su resistencia a la tracción en amplios rangos de temperatura y resisten la relajación y la fatiga por corrosión.
Elementos de sellado: Los elastómeros suelen ser el eslabón más débil. Las juntas tóricas estándar de Buna-N (nitrilo) se degradan rápidamente cuando se exponen al CO₂ y a la humedad. La solución reside en los perfluoroelastómeros (FFKM, p. ej., Kalrez®, Chemraz®) o en los fluoropolímeros de alta calidad (PTFE, PFA). El FFKM ofrece una resistencia química casi universal y una desgasificación extremadamente baja, esencial para los sistemas de ultra alta presión (UHP). El PTFE, utilizado como diafragmas y juntas de asiento, proporciona una barrera completamente inerte y de permeabilidad nula, lo que evita tanto la contaminación como el «goteo» de gas a través del diafragma.
Elementos filtrantes: Es obligatorio utilizar un filtro de acero inoxidable 316L sinterizado (con un tamaño de poro típico de 2 a 7 micras) para el servicio UHP. Debe estar diseñado para facilitar la limpieza y garantizar la integridad, evitando la contaminación aguas abajo por partículas procedentes de aguas arriba.

Innovaciones de diseño para una larga vida útil y la mitigación de la corrosión
Más allá de los materiales, ciertas características de diseño combaten de forma proactiva la corrosión y prolongan la vida útil.

Sellado hermético y diseño del diafragma: El avance más significativo es el uso de un diafragma totalmente metálico y herméticamente sellado. Al sustituir el diafragma rodante tradicional de elastómero o incluso de PTFE por una membrana metálica soldada (a menudo de acero 316L o Hastelloy), el gas de proceso queda totalmente contenido dentro de una cavidad metálica. Esto elimina cualquier permeación, elimina una vía importante de degradación y crea un sellado inmune al ataque químico. La cámara del resorte está aislada, lo que protege el mecanismo crítico del resorte de cualquier entrada de sustancias corrosivas.
Acabado superficial y pasivación: El acabado de la superficie interna es crucial para el rendimiento a alta presión (UHP) y la resistencia a la corrosión. Un acabado electropulido uniforme (a menudo con un Ra < 15 µin) no solo reduce la adhesión de partículas y la desgasificación, sino que también refuerza la capa de óxido pasivo del acero inoxidable, mejorando su resistencia a la corrosión. Un riguroso proceso de pasivación con ácido nítrico tras el mecanizado refuerza aún más esta capa protectora.
Diseño sin hendiduras: El diseño tiene como objetivo minimizar los tramos muertos, las cavidades y las uniones roscadas en el recorrido del gas. Siempre que es posible, se utilizan racores VCJ® u otros racores de sellado frontal con junta metálica en lugar de roscas NPT. Esto elimina las hendiduras donde puede acumularse humedad y formarse focos de corrosión.
Recubrimientos para la protección externa: Si bien las piezas internas en contacto con el fluido están protegidas, la carcasa externa debe resistir las condiciones del entorno. Un sistema de recubrimiento multicapa —como un acabado epoxi con recubrimiento en polvo sobre un pretratamiento de fosfato de zinc— proporciona una defensa sólida contra las sales, los disolventes y la abrasión. Para casos extremos, los componentes externos pueden fabricarse en aluminio de grado marino con anodización.
Mecanismo robusto y autocompensador: Un regulador de alto rendimiento utiliza un elemento sensor de tipo pistón en lugar de un simple vástago. Esto proporciona mayor sensibilidad y estabilidad con menor histéresis. Junto con una amplia superficie de diafragma mecanizada con precisión, el regulador puede mantener el punto de consigna a pesar de las fluctuaciones de la presión de entrada, lo que reduce los ciclos de desgaste. Todas las piezas móviles están diseñadas con una fricción mínima y trayectorias de carga optimizadas para evitar el desgaste prematuro.

Especificaciones técnicas y parámetros de rendimiento
Un regulador de CO₂ UHP duradero se define por su rango de rendimiento y sus especificaciones:

Rangos de presión de entrada/salida: Diseñado para cilindros de CO₂ de alta presión (hasta 3000 psi / 207 bar en la entrada), con un control preciso en rangos bajos de salida (por ejemplo, 0-50, 0-100 psig).
Integridad frente a fugas: Tasas de fuga en los asientos externos e internos extremadamente bajas, normalmente certificadas mediante espectrometría de masas de helio como inferiores a 1 × 10⁻⁹ atm cc/s He.
Capacidad de caudal (Cv): Adecuada para la aplicación sin sobredimensionamiento, lo que garantiza un control estable. Los valores de Cv están caracterizados con precisión.
Compatibilidad: Certificada para CO₂ de ultraalta pureza (UHP) (por ejemplo, pureza del 99,999 % o superior). Los materiales en contacto con el fluido están validados para garantizar su compatibilidad con los trazas de contaminantes corrosivos que pueden encontrarse en el entorno.
Rango de temperatura: Funciona de forma fiable en un amplio rango (de -20 °C a +70 °C) para adaptarse a las variaciones del proceso y a la ubicación.
Limpieza: Montado en una sala limpia de clase 100, sometido a un proceso de horneado al vacío y envasado al vacío según las normas IEST o SEMI. Los niveles de partículas e hidrocarburos están certificados.
Tabla 1: Comparación de las características de los reguladores

Característica Regulador industrial estándar Regulador duradero de CO₂ de ultra alta presión
Material del cuerpo principal Latón o acero inoxidable 304 Acero inoxidable 316L, Hastelloy o 316L con recubrimiento ENP
Diafragma Elastomérico (nitrilo) Hermético totalmente metálico soldado o PTFE
Material del muelle Alambre musical o acero inoxidable 302 Inconel X-750 o Elgiloy
Juntas Juntas tóricas de Buna-N Perfluoroelastómero FFKM o PTFE
Acabado interno: mecanizado (Ra ~32 µin); electropulido (Ra < 15 µin)
Tasa de fuga: ~1 x 10⁻⁶ atm cc/s; ≤ 1 x 10⁻⁹ atm cc/s (He)
Resistencia a la corrosión Limitada a entornos poco agresivos Excelente; diseñado para la exposición a ácidos y cloruros
Vida útil prevista 2-5 años (uso moderado) Más de 10 años (en entornos corrosivos)

Consideraciones específicas de la aplicación
El valor de un regulador duradero se pone de manifiesto en aplicaciones específicas y exigentes:

Fabricación de semiconductores: en equipos de grabado o deposición que utilizan CO₂ para la limpieza de la cámara o como gas de proceso, los reguladores no deben introducir iones metálicos (Na+, K+, Fe++) ni partículas. La corrosión provocada por los vapores de HF del ambiente es una amenaza constante. A menudo se especifica un regulador de Hastelloy herméticamente sellado y electropulido.
Sector farmacéutico y biotecnológico: En la fermentación (control del pH) o la extracción con fluidos supercríticos (SFE), la pureza del gas y la fiabilidad del regulador son imprescindibles. El diseño debe ser compatible con la esterilización por vapor (SIP) o la limpieza in situ (CIP), lo que requiere materiales capaces de soportar ciclos térmicos y químicos repetidos.
Alimentación y bebidas (escala industrial): En la carbonatación o el dispensado a gran escala, la fiabilidad y la higiene son fundamentales. Aunque no siempre se trata de UHP, el regulador debe soportar lavados frecuentes con productos de limpieza cáusticos o ácidos sin corroerse.
Sector marítimo y offshore: En plataformas o buques, los equipos están sometidos a una constante exposición a la niebla salina. La corrosión externa puede dejar rápidamente inoperativo un regulador. En este caso, son fundamentales los recubrimientos externos de grado marino y los conjuntos de ajuste totalmente sellados.
Laboratorios de análisis e investigación: Los instrumentos de alta precisión, como el GC-MS o la RMN, requieren suministros de gas ultraestables. Un regulador que resista la corrosión interna garantiza la estabilidad de la línea de base y la pureza necesarias para realizar mediciones sensibles durante muchos años.

Análisis del coste del ciclo de vida y mantenimiento
Aunque la inversión inicial en un regulador UHP duradero es superior a la de un modelo estándar, el coste total de propiedad (TCO) es significativamente menor. Los costes se analizan en un horizonte de 10 años:

Reducción del tiempo de inactividad: Las averías imprevistas en procesos continuos pueden suponer un coste de miles por hora. La fiabilidad elimina estos incidentes.
Intervalos de calibración y mantenimiento más prolongados: El diseño robusto mantiene la precisión durante más tiempo, lo que puede duplicar o triplicar el tiempo entre recalibraciones.
Eliminación de sustituciones prematuras: en lugar de sustituir un regulador corroído cada 2-3 años, esta unidad duradera tiene una vida útil de una década o más.
Integridad de los activos protegida: evitar la contaminación del gas puede salvar componentes posteriores mucho más costosos (por ejemplo, la cámara de una herramienta de proceso o una columna analítica).
El mantenimiento, cuando sea necesario, debe seguir los procedimientos del fabricante, lo que a menudo implica un servicio de devolución a fábrica, donde el regulador puede reacondicionarse utilizando piezas OEM certificadas, restaurándolo a sus especificaciones originales.

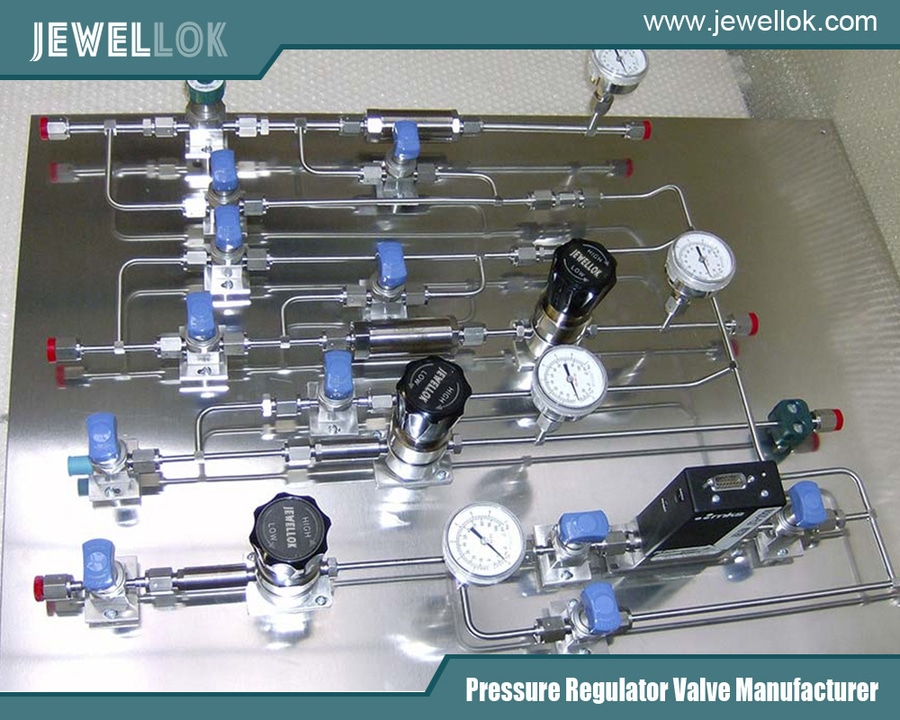

Aplicación del regulador de presión de gas de pureza ultraalta
Aplicación del regulador de presión de gas de pureza ultraalta
Conclusión
El «regulador de CO₂ de pureza ultraalta y larga duración» no es simplemente una mejora incremental, sino un cambio de paradigma en el manejo de gases para entornos agresivos. Mediante la integración de aleaciones avanzadas resistentes a la corrosión, el empleo de tecnología de sellado hermético y la aplicación de un diseño sin hendiduras y de alto acabado, estos reguladores abordan los modos de fallo fundamentales de sus predecesores. Transforman el regulador de un componente consumible en un activo del sistema fiable y de larga duración. Para los ingenieros y operadores que gestionan procesos críticos en los que el CO₂ se enfrenta a retos corrosivos, invertir en este nivel de durabilidad es una decisión estratégica que salvaguarda la pureza, garantiza la seguridad, mejora la productividad y ofrece un retorno de la inversión demostrablemente superior a largo plazo. Esta tecnología representa una evolución necesaria, que garantiza que la infraestructura de suministro de gas se adapte a las crecientes exigencias de las aplicaciones industriales y de investigación modernas, en las que hay mucho en juego.
