Solución de problemas habituales en los sistemas de colectores de cambio de gas helio

{{{sourceTextContent.subTitle}}}

Solución de problemas habituales en los sistemas de colectores de conmutación de gas helio

{{{sourceTextContent.description}}}

Los sistemas de distribución de gas helio son componentes fundamentales en laboratorios, instalaciones analíticas, plantas de fabricación de semiconductores y centros de diagnóstico por imagen, ya que garantizan un suministro continuo y de alta pureza de este recurso esencial y finito. Los fallos del sistema pueden provocar costosos tiempos de inactividad, comprometer la integridad de los datos y suponer riesgos para la seguridad. Este artículo ofrece una metodología estructurada de resolución de problemas para las incidencias más comunes que se producen en estos sistemas, centrándose en las irregularidades de presión, las fugas, los fallos en la conmutación automática y la contaminación. Se describe una combinación de estrategias de mantenimiento proactivo y pasos de diagnóstico reactivo para maximizar la fiabilidad y la seguridad del sistema.

El papel fundamental de los colectores de conmutación de gas helio
El helio, con sus propiedades únicas de inercia, alta conductividad térmica y pequeño tamaño atómico, es indispensable para aplicaciones como la cromatografía de gases (GC), la cromatografía de gases-espectrometría de masas (GC-MS), la refrigeración de la resonancia magnética (RM) y la detección de fugas. Dado su elevado coste y la volatilidad de su suministro, es fundamental un uso eficiente. Un sistema de colector de conmutación suele constar de dos o más cilindros de helio (a menudo un «primario» y un «secundario» o «banco» de cilindros), conectados mediante tubos de alta presión a un bastidor de colector equipado con reguladores de presión, válvulas, un dispositivo de conmutación de presión y un regulador de salida que suministra el gas a una presión y un caudal constantes hasta el punto de uso.

La función principal es la conmutación automática o manual de una botella vacía a una llena sin interrumpir el suministro de gas. Esta operación, aparentemente sencilla, esconde una compleja interacción de componentes mecánicos, neumáticos y, en ocasiones, electrónicos, cada uno de los cuales constituye un posible punto de fallo. Una resolución eficaz de problemas requiere un enfoque sistemático, un conocimiento del diseño del sistema y un cumplimiento riguroso de los protocolos de seguridad, ya que estos sistemas funcionan a altas presiones (hasta 3000 psi / 207 bar para las botellas llenas).

Medidas básicas de seguridad y pasos preparatorios
Antes de iniciar cualquier resolución de problemas:

Equipo de protección individual (EPI): Utilice siempre gafas de seguridad con protectores laterales y guantes de alta resistencia.
Ventilación: Asegúrese de que la zona esté bien ventilada. Aunque el helio no es tóxico, puede actuar como un simple asfixiante al desplazar el oxígeno.
Conocimiento del sistema: Consulte los manuales del fabricante para obtener diagramas específicos, valores nominales de presión y números de referencia de las piezas.
Alivio de presión: Aísle y despresurice el sistema aguas abajo y las secciones pertinentes del colector antes de inspeccionar o sustituir cualquier componente. Utilice la válvula de purga o de ventilación adecuada.
Detección de fugas: Tenga a mano un detector de fugas de helio certificado o una solución de detección de fugas compatible (agua jabonosa formulada para gases a alta presión; nunca utilice jabón doméstico).

Problema habitual n.º 1: Presión de salida irregular o pérdida de presión
Síntomas: Los instrumentos situados aguas abajo indican una presión baja del gas portador, una línea de base irregular o no mantienen los caudales establecidos. Es posible que se active la alarma del sistema por baja presión.

Pasos para la resolución de problemas:

Comprueba el suministro principal: Verifica la presión de la(s) botella(s) actualmente en servicio. Una lectura de la botella cercana a cero significa simplemente que está vacía; inicia un cambio manual. No des por hecho que se ha producido la conmutación automática.
Inspecciona el mecanismo de conmutación:
Para conmutadores mecánicos (con sensor de presión): Estos utilizan un pistón o un diafragma que acciona una válvula. Si el suministro principal se ha agotado pero no se ha producido la conmutación, es posible que el mecanismo sensor esté obstruido con partículas o que haya fallado. Da unos golpecitos suaves al cuerpo del conmutador; a veces, así se puede liberar un pistón atascado. Despresurice el sistema e inspeccione, limpie o sustituya la unidad de conmutación según las instrucciones del manual.
Para interruptores electrónicos: Compruebe que la unidad recibe alimentación eléctrica. Verifique los puntos de consigna de la presión de conmutación. ¿Muestran lecturas correctas los transductores de presión electrónicos? Un sensor o una válvula solenoide defectuosos pueden impedir la activación.

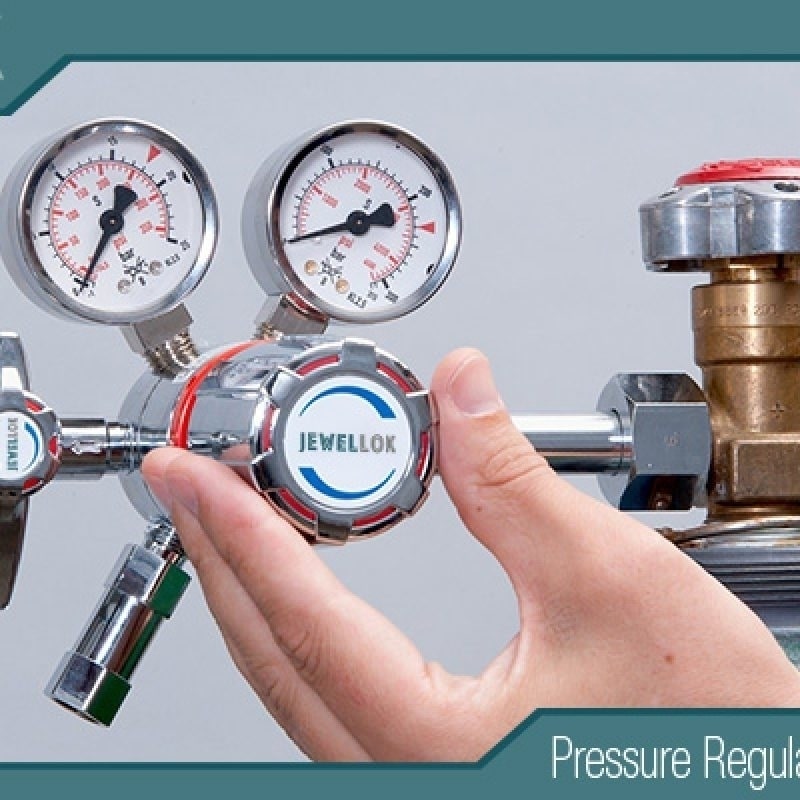

Examine los reguladores: El regulador de dos etapas situado en la salida del colector es un punto de fallo habitual.
Fuga lenta: Si la presión de salida aumenta lentamente con el tiempo sin que haya demanda, es probable que el asiento del regulador esté dañado. Esto requiere la sustitución del regulador o de su kit de asiento interno.
Caída de presión: Si la presión desciende con un caudal constante, es posible que el regulador sea de tamaño insuficiente para la demanda o que esté fallando. Compruébelo cerrando la válvula aguas abajo; si la presión se recupera, el regulador funciona, pero puede estar en su límite de caudal.
Bloqueo: Imposibilidad de alcanzar la presión ajustada. Es posible que el diafragma se haya roto o que el muelle esté dañado.
Comprueba el caudal aguas abajo y la presencia de obstrucciones: Cierra la válvula de salida del colector. Si la presión de salida se recupera y se mantiene, el problema está aguas abajo: una válvula del instrumento totalmente abierta, un revestimiento agrietado o una fuga en el sistema de GC. Si la presión no se recupera, el problema se encuentra dentro del colector.

Problema habitual n.º 2: Fugas de gas
Síntomas: Agotamiento inesperadamente rápido de la botella (mucho más rápido que las tasas de consumo habituales), silbido audible (en casos graves) o detección mediante un detector de fugas.

Pasos para la resolución de problemas (realizar con el sistema presurizado):

Conexiones de alta presión (del cilindro al colector): Estos racores CGA (Compressed Gas Association) son las fuentes de fuga más comunes. Aplica una solución de detección de fugas en:
El vástago de la válvula del cilindro.
La unión de tuerca/casquillo en la entrada del colector.
Los vástagos de las válvulas de purga/ventilación. La aparición de burbujas indicará una fuga. Apriete con cuidado: un apriete excesivo puede rayar o agrietar los casquillos de latón. La regla es «aprietar a mano y dar entre un cuarto y medio giro más con una llave».
Conexiones de baja presión (salida del colector): Compruebe todas las conexiones de los tubos (Swagelok, VCJ, etc.) que conducen al instrumento. Asegúrese de que los casquillos no estén desgastados por un uso excesivo y de que estén correctamente asentados.
Fugas internas en el colector: Las válvulas o reguladores defectuosos pueden presentar fugas internas del lado de alta presión al de baja presión, lo que provoca la salida de gas a través del orificio de ventilación del regulador. Esto suele detectarse como un silbido constante y suave procedente del cuerpo del regulador y se confirma tapando el orificio de ventilación y observando cómo aumenta la presión. Esto requiere la revisión del regulador.
Fuga en la válvula de conmutación: La junta del interior de la válvula de conmutación automática puede desgastarse. Para comprobarlo, es necesario aislar secciones del colector y someterlas a pruebas de presión por separado.

Problema habitual n.º 3: Fallo de la conmutación automática
Síntomas: El sistema agota por completo el cilindro principal, lo que provoca un fallo del instrumento, antes de que el operador cambie manualmente al suministro secundario.

Pasos para la resolución de problemas:

Verificar el suministro secundario: Asegúrese de que los cilindros secundarios estén abiertos y tengan la presión adecuada. Un sistema automático no puede cambiar a un banco vacío o cerrado.
Comprobar el estado de las válvulas: En algunos colectores, las válvulas de cierre manual de cada banco deben estar en la posición correcta (ambas abiertas) para el funcionamiento automático. Confírmelo.
Compruebe el punto de conmutación:
Conmutadores mecánicos: El punto de conmutación suele ser ajustable (p. ej., 200 psi). Con el sistema en funcionamiento, cierre lentamente la válvula del cilindro principal. Observe el manómetro del banco principal. A la presión indicada, debería oírse un «golpe» distintivo al producirse la conmutación y el manómetro principal caer a cero. Si no se produce la conmutación, el mecanismo está defectuoso.
Interruptores electrónicos: Simule la misma prueba. ¿Muestra la pantalla electrónica la caída de presión? ¿Cambia el LED de estado? ¿Se oye un «clic» del solenoide? El fallo podría estar en el sensor, en la lógica de control o en la válvula solenoide. Compruebe todas las conexiones eléctricas.
Inspeccione si hay componentes atascados: la contaminación por partículas procedentes del gas del cilindro (poco frecuente, pero posible) o el deterioro de los materiales del diafragma pueden provocar que las válvulas o los pistones se atasquen. La purga periódica del colector puede ayudar a prevenirlo.

Problema habitual n.º 4: Problemas de pureza y contaminación del gas
Síntomas: Aumento del ruido de fondo, picos fantasma o baja sensibilidad en aplicaciones de GC/MS. Quema frecuente del filamento en los detectores de MS.

Pasos para la resolución de problemas:

Fuente de contaminación: El primer sospechoso es la propia fuente de gas. Instale una nueva botella de helio de alta pureza certificada para descartar esta posibilidad.
Purga inadecuada: Tras cambiar la botella, es necesario purgar a fondo el colector y todas las líneas de conexión para eliminar los gases atmosféricos (oxígeno, nitrógeno, humedad) que se hayan introducido durante el cambio. Siga un procedimiento de purga adecuado: abra ligeramente la válvula de la botella, purgue el conector de alta presión, conéctelo al colector, ábralo completamente y utilice la válvula de purga del colector para ventilar durante varios minutos a un caudal elevado antes de alimentar el instrumento.
Contaminación interna del colector: Puede entrar humedad o aire en el colector a través de una fuga microscópica cuando el sistema está apagado y bajo vacío (por ejemplo, procedente de la bomba de un instrumento). Presurice el sistema y compruebe si hay fugas tal y como se indica en la sección 4.
Filtración defectuosa o ausente: La mayoría de las aplicaciones de alta pureza requieren purificadores en línea (trampas de oxígeno/humedad, trampas de hidrocarburos) colocados después de la salida del colector. Si surgen problemas, compruebe el indicador de vida útil del purificador o sustitúyalo de forma proactiva. Asegúrese de que se utiliza el tipo correcto de purificador para el contaminante en cuestión.

Mantenimiento preventivo: la mejor forma de resolver problemas
Un programa de mantenimiento preventivo puede evitar el 90 % de los problemas habituales:

Diario/semanal: Anote las presiones de los cilindros. Realice una inspección visual para detectar fugas evidentes, daños o corrosión.
Mensualmente: Realice una comprobación exhaustiva de fugas en todos los racores. Verifique el funcionamiento del cambio automático simulando que la botella principal está vacía.
Cada 6 meses: Sustituya los filtros y purificadores de gas de salida según el calendario previsto, no solo cuando surjan problemas. Compruebe y limpie los orificios de ventilación de los reguladores.
Anualmente: Considerar la posibilidad de realizar una calibración e inspección profesionales de los reguladores y los interruptores. Sustituir todos los componentes de sellado (juntas tóricas, juntas planas) del colector según las recomendaciones del fabricante.
Al cambiar los cilindros: Utilizar siempre juntas aplastables nuevas (juntas BOSS™) en las conexiones CGA. No utilizar nunca cinta de teflón en los racores de gas a alta presión.

Conclusión
La resolución de problemas en un sistema de colector de conmutación de helio es un proceso metódico de eliminación, que comienza en la fuente de gas y avanza aguas abajo hasta el punto de uso. Las causas más frecuentes son sencillas: cilindros vacíos, purga insuficiente y fugas en las conexiones. Sin embargo, comprender los modos de fallo de componentes más complejos, como los presostatos y los reguladores de dos etapas, es clave para resolver los problemas persistentes.

Dedicar tiempo a la formación de los operarios sobre la manipulación correcta de las botellas, los procedimientos de conmutación y la comprobación de fugas tiene un valor incalculable. Además, establecer y cumplir un riguroso programa de mantenimiento preventivo es la estrategia más eficaz para garantizar un suministro continuo, puro y seguro de helio, protegiendo así la instrumentación sensible, los datos valiosos y la continuidad operativa. En una era de conservación del helio, un sistema de colectores bien mantenido no es solo una necesidad técnica, sino también un imperativo económico y medioambiental.
