¿Qué es la caja de válvulas VMB?
{{{sourceTextContent.subTitle}}}
¿Qué es la caja de válvulas VMB?
{{{sourceTextContent.description}}}
¿Qué es una caja de válvulas VMB?
Introducción
En el ámbito de los sistemas industriales de distribución de gases y fluidos, la caja de válvulas (VMB) es un componente fundamental diseñado para mejorar la seguridad, la eficiencia y la fiabilidad. Una VMB es, en esencia, un sistema cerrado que toma una única fuente de gas o líquido y la distribuye a múltiples puntos de uso, como herramientas o procesos en entornos de fabricación. Esta distribución se lleva a cabo incorporando funciones de ventilación, purga y monitorización para garantizar un funcionamiento seguro, especialmente cuando se manipulan sustancias peligrosas, tóxicas o de alta pureza. Las VMB se utilizan habitualmente en sectores en los que es fundamental un control preciso del flujo de gas, lo que evita la contaminación, las fugas o las interrupciones que podrían provocar costosos tiempos de inactividad o riesgos para la seguridad.
La función principal de una VMB es dividir un suministro de gas a granel —ya sea peligroso o no— en múltiples salidas sin comprometer la integridad del sistema. Por ejemplo, en las plantas de fabricación de semiconductores, donde los gases de pureza ultraalta son esenciales para procesos como el grabado y la deposición, las VMB garantizan que gases como el nitrógeno, el argón o los productos químicos especializados se suministren de forma constante y segura. Estas cajas suelen diseñarse con una estructura modular, lo que permite configuraciones que van de 4 a 8 o más «sticks» —líneas de gas individuales equipadas con válvulas y reguladores—. Esta modularidad hace que los VMB se adapten a diversas escalas de operación, desde pequeños laboratorios de investigación hasta instalaciones industriales a gran escala.

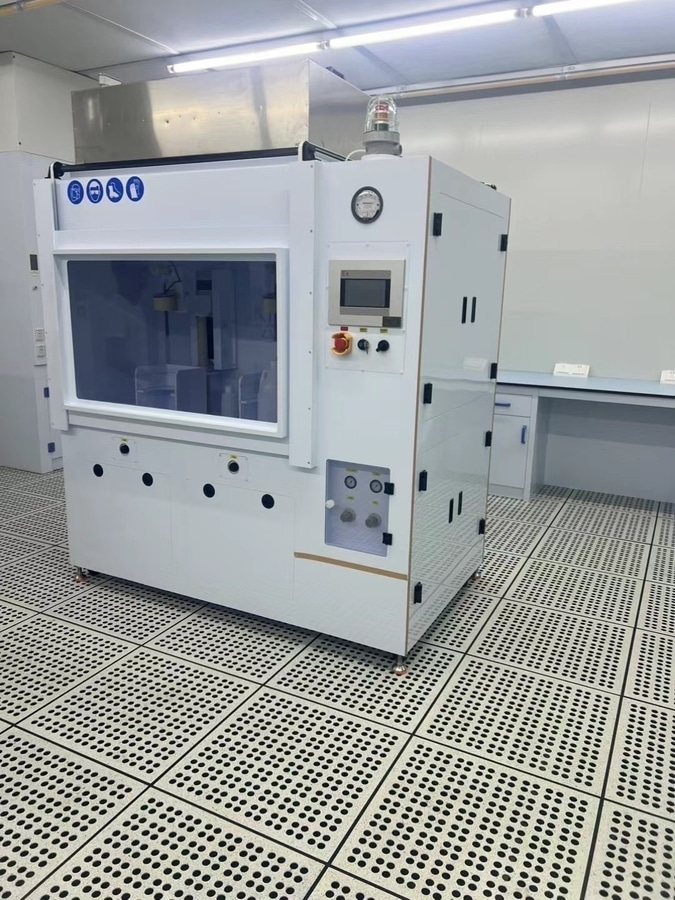

Sistemas de colectores de conmutación de gases especiales
Sistemas de colectores de conmutación de gases especiales
Los VMB se diferencian de los colectores o paneles de válvulas (VMP) más sencillos en que son cajas totalmente cerradas, lo que proporciona un nivel adicional de protección gracias a características como puertas de cierre automático, rociadores contra incendios y conductos de ventilación. Pueden ser manuales, semiautomáticos o totalmente automáticos; estos últimos incorporan controladores lógicos programables (PLC) para la supervisión en tiempo real y paradas automáticas en caso de anomalías como un caudal excesivo o picos de presión. La carcasa suele estar fabricada con materiales robustos, como acero soldado, y cuenta con ventanas de cristal de seguridad para la inspección visual, lo que garantiza el cumplimiento de normas del sector, como las de SEMI (Semiconductor Equipment and Materials International) o las homologaciones de UL.
No se puede subestimar la importancia de los VMB en la fabricación moderna. A medida que las industrias exigen una mayor eficiencia y normativas de seguridad más estrictas, estos sistemas reducen la necesidad de múltiples líneas de gas independientes, minimizando los costes de instalación, los requisitos de espacio y los posibles puntos de fallo. Según los análisis de mercado, se prevé que el mercado mundial de los VMB crezca de forma significativa, impulsado por la expansión de los sectores de los semiconductores, los productos biofarmacéuticos y las energías renovables. Este crecimiento refleja el papel que desempeñan las VMB a la hora de permitir una distribución de gas escalable y segura en una era de procesos industriales cada vez más complejos.
En esencia, una VMB es más que un simple centro de distribución; es un sistema de protección que integra el control, la supervisión y la seguridad en una sola unidad compacta. Comprender sus componentes, su funcionamiento y sus aplicaciones revela por qué se ha convertido en un elemento indispensable en entornos de alto riesgo.
Historia y evolución de las cajas de válvulas múltiples
El desarrollo de las cajas de válvulas múltiples se remonta a las necesidades cambiantes de las industrias que dependen de una gestión precisa de los gases, especialmente en los sectores de los semiconductores y la electrónica. Aunque los orígenes exactos no están bien documentados en los registros públicos, el concepto de los sistemas de colectores para la distribución de fluidos tiene sus raíces en la ingeniería industrial de principios del siglo XX, donde se utilizaban simples conjuntos de válvulas en refinerías de petróleo y plantas químicas para gestionar los caudales. Sin embargo, las cajas de válvulas especializadas tal y como las conocemos hoy en día surgieron a finales de la década de 1990 y principios de la de 2000, coincidiendo con el auge de la microelectrónica y la demanda de sistemas de suministro de gases de pureza ultraalta (UHP).
Uno de los primeros anuncios destacados se produjo en 2003 por parte de Air Products, que presentó una nueva caja colectora de válvulas para líquidos con un diseño común de colector de purga y ventilación destinado a reducir costes sin renunciar a la plena funcionalidad y seguridad. Esta innovación se diseñó específicamente para la fabricación de semiconductores, donde los procesos requieren entornos libres de contaminación. Antes de esto, la distribución de gases solía basarse en configuraciones descentralizadas, lo que provocaba ineficiencias y mayores riesgos. La introducción de las cajas de válvulas de distribución (VMB) resolvió estos problemas al centralizar el control e incorporar características de seguridad como la purga automatizada.
A mediados de la década de 2000, empresas como Linde y Applied Energy Systems comenzaron a ofrecer VMB avanzadas, con características tales como controles semiautomáticos y monitorización integrada. Por ejemplo, en 2011, SEMI-GAS Systems actualizó sus diseños de VMB semiautomáticos para reducir los costes, el espacio y las necesidades de servicios públicos, lo que reflejó un cambio hacia sistemas más compactos y eficientes. Esta evolución vino impulsada por el crecimiento de la industria de los semiconductores, donde las fábricas (plantas de fabricación) se expandieron rápidamente, lo que exigió una distribución de gas escalable sin un aumento proporcional de la infraestructura.
La década de 2010 fue testigo de nuevos avances, entre los que se incluyen modelos de alto caudal capaces de gestionar hasta 600 litros estándar por minuto (slpm), tal y como destacó SEMI-GAS en 2015 con respecto a sus VMB de 8 líneas totalmente automáticos. La integración con los PLC y los sistemas de parada de emergencia se convirtió en la norma, influida por normativas más estrictas de organismos como la OSHA y la EPA. El mercado se expandió más allá de los semiconductores para incluir los sectores biofarmacéutico, solar y aeroespacial, con una adopción global en regiones como Asia, donde se disparó la producción de pantallas LCD y paneles solares.
En la actualidad, las VMB siguen evolucionando con tecnologías inteligentes, como la monitorización basada en el IoT para el mantenimiento predictivo. Las previsiones de mercado indican un crecimiento constante, con un aumento de la valoración de 1.2 mil millones de dólares en 2024 a 2.1 mil millones de dólares en 2033, a una tasa de crecimiento anual compuesto (CAGR) del 7,5 %. Esta trayectoria subraya la transformación de la caja de válvulas de distribución (VMB) de una herramienta de nicho a una pieza fundamental de la gestión moderna de gases industriales.
Componentes de una caja de válvulas de distribución (VMB)
Una caja de válvulas de distribución (VMB) se compone de varios componentes interconectados que funcionan conjuntamente para garantizar una distribución segura y eficiente del gas. En su núcleo se encuentra la carcasa, fabricada normalmente en acero soldado de calibre 11 para mayor durabilidad, que cuenta con una puerta de cierre y bloqueo automáticos, una ventana de cristal de seguridad de 1/4 de pulgada de grosor para la inspección y rociadores contra incendios homologados por UL para la mitigación de riesgos. La carcasa también puede incluir conductos de ventilación conectados a los sistemas del edificio, especialmente para gases tóxicos, y puntos de fijación para su instalación en pared o en bastidor.
Los elementos funcionales principales son los «sticks» —líneas de gas modulares—, a menudo configuradas en 4, 6, 8 o hasta 12 sticks por caja. Cada «stick» incluye una serie de válvulas: válvulas manuales para el control básico, válvulas neumáticas (accionadas por aire) para el funcionamiento automatizado y válvulas de cierre de emergencia que se activan durante las alarmas. Entre las válvulas, los puertos de purga permiten ventilar y enjuagar el sistema con gases inertes como el nitrógeno para eliminar contaminantes o residuos peligrosos.
Los reguladores de presión son fundamentales, ya que reducen el gas de alta presión entrante a niveles adecuados para los procesos posteriores, al tiempo que mantienen un caudal constante. Los manómetros y transductores supervisan la presión y el caudal en tiempo real, a menudo integrados con medidores de caudal másico o controladores para obtener mediciones precisas. En los modelos avanzados, un controlador basado en PLC, como el sistema de parada de emergencia GigaGuard™, supervisa las operaciones, con entradas programables para sensores que detectan alta presión, caudal excesivo o fugas.
Entre los componentes de seguridad adicionales se incluyen luces LED de estado, alarmas acústicas, botones de cancelación y sensores opcionales como detectores de puertas y ventanas, monitores de gases tóxicos, sensores de incendio UV/IR y calentadores de panel para gases de baja presión de vapor. Se pueden añadir supresores de llama y detectores de gas para aplicaciones de alto riesgo. Los materiales se seleccionan en función de su compatibilidad; a menudo se utiliza acero inoxidable o polipropileno para sustancias corrosivas, lo que garantiza la ausencia de contaminación en entornos de ultraalta presión (UHP).
En los VMB para manejo de líquidos, se incluyen componentes como filtros en Y y reguladores de presión para filtrar impurezas y estabilizar el caudal. Todos los conjuntos se fabrican normalmente en salas limpias según las normas de Clase 100, y se someten a rigurosas pruebas de fugas y funcionalidad. Este completo conjunto de componentes hace que las cajas de válvulas múltiples (VMB) sean versátiles y fiables para usos industriales exigentes.
Cómo funciona una caja de válvulas múltiples (VMB)
El funcionamiento de una caja de válvulas múltiples gira en torno a la distribución controlada, la monitorización y los protocolos de seguridad. El gas entra en la caja de válvulas desde una fuente a granel, como una botella o un depósito, a través de una entrada conectada al colector. En el interior, el gas se dirige a múltiples ramales, cada uno de los cuales actúa como un canal independiente.
Los reguladores de presión de cada ramal reducen la presión de la fuente —a menudo elevada— al rango de funcionamiento requerido para las herramientas o los procesos. Las válvulas controlan el caudal: las válvulas manuales permiten la intervención del operador, mientras que las válvulas neumáticas responden a señales del PLC para la apertura y el cierre automatizados. Cuando una salida específica necesita gas, se abre la válvula correspondiente, dirigiendo el caudal y aislando al mismo tiempo las demás para evitar la contaminación cruzada.
La purga y la ventilación son fundamentales para el mantenimiento. Para realizar el mantenimiento de un componente sin apagar todo el sistema, los operadores utilizan puertos de purga para limpiar la línea con gas inerte, expulsando los residuos a través de colectores de escape. Esto garantiza un aislamiento seguro, minimizando el tiempo de inactividad. Los sensores supervisan los parámetros; si se producen anomalías, el PLC activa paradas, cerrando válvulas y activando alarmas.
En los modelos semiautomáticos, la intervención humana es mínima: los operadores configuran los parámetros a través del controlador, que se encarga de las operaciones rutinarias. Las VMB totalmente automáticas utilizan algoritmos avanzados para el ajuste continuo, admitiendo caudales elevados de hasta 600 slpm. En general, el flujo de trabajo de las VMB hace hincapié en la seguridad, la eficiencia y la fiabilidad en la gestión de gases.
Aplicaciones de las VMB
Las cajas de válvulas múltiples (VMB) tienen un amplio uso en sectores que requieren una distribución precisa de fluidos o gases. En la industria de los semiconductores, las VMB distribuyen gases especiales como el silano o el amoníaco a las herramientas de fabricación, garantizando un suministro de ultraalta pureza (UHP) para la producción de chips. Son fundamentales en la fabricación de pantallas LCD y paneles solares, donde gestionan gases corrosivos en salas blancas.
En el sector biofarmacéutico y sanitario, las VMB gestionan gases médicos como el oxígeno o el nitrógeno para la producción y el almacenamiento de medicamentos, con recintos que evitan la contaminación. Las aplicaciones aeroespaciales incluyen la distribución de combustibles o fluidos hidráulicos en instalaciones de ensayo.
El procesamiento químico utiliza las VMB para líquidos peligrosos, garantizando la seguridad en la distribución a los reactores. Los laboratorios de investigación de las universidades los emplean para montajes experimentales con gases raros. El tratamiento de aguas y la fabricación de LED también se benefician de su eficiencia en el control de fluidos.
La versatilidad de los VMB se extiende a aplicaciones personalizadas, como la manipulación de disolventes o sustancias corrosivas en recintos de polipropileno. Su papel a la hora de minimizar los riesgos los convierte en indispensables en entornos de alta pureza y alto riesgo.
Beneficios y ventajas
Los VMB ofrecen numerosas ventajas, entre ellas una mayor seguridad gracias a los sistemas integrados de cierre y purga, lo que reduce el riesgo de accidentes. Minimizan el tiempo de inactividad al permitir el mantenimiento aislado, lo que reduce los costes.
La eficiencia se potencia al centralizar la distribución, lo que ahorra espacio y tuberías. La personalización garantiza la compatibilidad, mientras que la modularidad favorece la escalabilidad.
En general, las VMB proporcionan soluciones rentables y fiables para sistemas de gas complejos.
Instalación y mantenimiento
La instalación consiste en montar la VMB cerca de los puntos de uso, conectarla a las fuentes y a los conductos de escape, e integrarla con los controles. El mantenimiento incluye inspecciones periódicas, pruebas de fugas y sustitución de componentes en entornos limpios. Los diseños montados sobre raíles facilitan el acceso.
Tendencias futuras
Los futuros VMB incorporarán inteligencia artificial (IA) para el mantenimiento predictivo e Internet de las cosas (IoT) para la monitorización remota, en consonancia con la Industria 4.0. Los materiales sostenibles y las mayores capacidades de caudal responderán a las exigencias de la fabricación ecológica.
Regulador de una sola etapa de pureza ultraalta para semiconductores
Regulador de una sola etapa de pureza ultraalta para semiconductores
Conclusión
En resumen, la VMB es una innovación fundamental en la distribución de gases, que combina seguridad, eficiencia y adaptabilidad. Su continua evolución promete un impacto industrial aún mayor.
Para obtener más información sobre qué es una caja de válvulas VMB, puede visitar la página web de Jewellok en https://www.jewellok.com/product/semi-automatic-vmb-gas-cabinet-with-semiconductor-valve-manifold-box-diaphragm-valves-and-gas-pressure-regulators/ para obtener más información.
