Tipos de sistemas de suministro de gases en la industria de los semiconductores

Introducción
La industria de los semiconductores es la columna vertebral de la electrónica moderna, ya que produce los microchips que hacen funcionar todo, desde los teléfonos inteligentes hasta las naves espaciales. Un aspecto fundamental de la fabricación de semiconductores es el suministro preciso de gases, que se utilizan en procesos como la deposición, el grabado y el dopaje. Los sistemas de suministro de gases (GDS) garantizan que estos gases —a menudo tóxicos, inflamables o altamente reactivos— se transporten de forma segura, precisa y eficiente hasta los equipos de procesamiento. La complejidad de estos sistemas se debe a la necesidad de una pureza ultraalta, un control preciso del caudal y unas normas de seguridad muy estrictas.

Este artículo analiza los distintos tipos de sistemas de suministro de gases empleados en la industria de los semiconductores, sus componentes, aplicaciones y los avances tecnológicos que impulsan su evolución. Desde los sistemas de gas a granel hasta el suministro en el punto de uso, cada tipo desempeña una función única a la hora de satisfacer las exigencias de los procesos de fabricación de vanguardia. A medida que la industria avanza hacia nodos más pequeños y un mayor rendimiento, comprender estos sistemas se vuelve esencial tanto para los ingenieros como para los investigadores y los fabricantes.

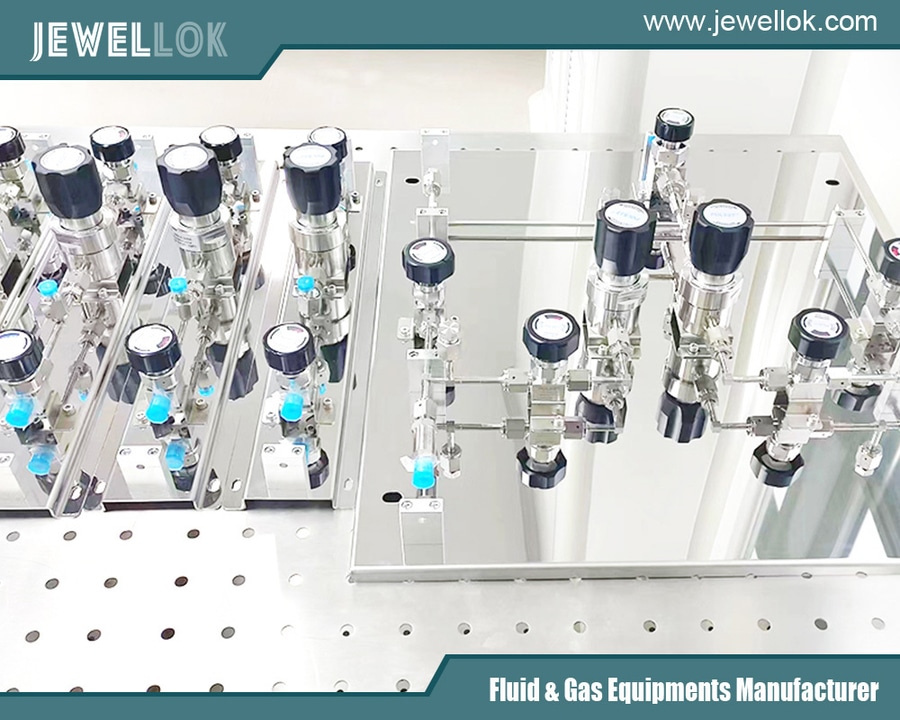

sistema de suministro de gas en la industria de los semiconductores
sistema de suministro de gas en la industria de los semiconductores
Sección 1: Visión general de los sistemas de suministro de gas
Los sistemas de suministro de gas en la industria de los semiconductores están diseñados para transportar los gases de proceso desde su fuente —como cilindros, tanques de almacenamiento a granel o generadores in situ— hasta el punto de uso dentro de una planta de fabricación (fab). Estos sistemas deben mantener la pureza del gas en niveles de partes por mil millones (ppb), ya que incluso trazas de contaminantes pueden comprometer la calidad de las obleas. Además, deben regular la presión, el caudal y la temperatura, al tiempo que cumplen estrictos protocolos de seguridad debido a la naturaleza peligrosa de muchos gases, como el silano (SiH₄), la arsina (AsH₃) y el cloro (Cl₂).

Un GDS típico consta de varios componentes clave:

Fuente de gas: cilindros, tanques a granel o generadores.

Tuberías y válvulas: tubos de acero inoxidable y válvulas de alta pureza para evitar fugas y contaminación.

Reguladores y controladores de caudal: dispositivos para mantener una presión y un caudal constantes.

Purificadores: filtros para eliminar impurezas como la humedad o las partículas.

Sistemas de monitorización: sensores para la detección de fugas, la monitorización de la presión y el análisis de la composición del gas.

El diseño de un GDS depende del tipo de gas, su aplicación prevista y la escala de la operación. En términos generales, los sistemas de suministro de gas pueden clasificarse en sistemas de suministro de gas a granel, sistemas de suministro de gases especiales y sistemas de punto de uso, cada uno de ellos adaptado a las necesidades específicas del proceso de fabricación de semiconductores.

Sección 2: Tipos de sistemas de suministro de gas
En esta sección se analizan en profundidad los principales tipos de sistemas de suministro de gas, sus configuraciones y sus funciones en la fabricación de semiconductores.

2.1 Sistema de suministro de gases a granel
Los sistemas de suministro de gases a granel están diseñados para suministrar grandes volúmenes de gases de uso común, como el nitrógeno (N₂), el oxígeno (O₂), el argón (Ar) y el hidrógeno (H₂), que son esenciales para procesos como la deposición química en fase de vapor (CVD) y la limpieza de obleas. Estos sistemas suelen incluir soluciones de almacenamiento a gran escala, como tanques criogénicos o recipientes de alta presión, situados fuera de la fábrica. A continuación, el gas se distribuye a través de una red de tuberías de acero inoxidable a diversas herramientas dentro de las instalaciones.

Componentes: Los sistemas a granel incluyen tanques de almacenamiento, vaporizadores (para gases licuados), reguladores de presión y una amplia infraestructura de tuberías. Los sistemas avanzados pueden incorporar generadores de gas in situ, como unidades de adsorción por oscilación de presión (PSA) para el nitrógeno.

Ventajas: Alta capacidad, rentabilidad para gases de alto consumo y menor necesidad de cambios frecuentes de cilindros.

Retos: Mantener la pureza a largas distancias, gestionar la expansión térmica en las tuberías y garantizar un suministro ininterrumpido durante el mantenimiento.

Aplicaciones: Los gases inertes, como el nitrógeno, se utilizan para purgar y crear atmósferas controladas, mientras que el oxígeno es fundamental para los procesos de oxidación.

Los sistemas a granel constituyen la columna vertebral de la infraestructura de gases de una planta de fabricación, a menudo integrados con sistemas de control automatizados para supervisar los niveles de suministro y detectar anomalías en tiempo real.

2.2 Sistemas de suministro de gases especiales
Los sistemas de suministro de gases especiales gestionan gases de bajo volumen y alta pureza necesarios para etapas específicas de fabricación, como el dopaje o el grabado por plasma. Estos gases —por ejemplo, la fosfina (PH₃), el trifluoruro de boro (BF₃) o el tetrafluorometano (CF₄)— suelen almacenarse en cilindros de alta presión o en pequeños depósitos y se suministran a través de líneas específicas para evitar la contaminación cruzada.

Componentes: Armarios para cilindros con colectores de conmutación automática, controladores de caudal másico (MFC) y purificadores en el punto de uso. Estos sistemas suelen utilizar tuberías coaxiales de doble pared para mayor seguridad.

Ventajas: Precisión en el suministro de pequeñas cantidades, flexibilidad para gases exóticos y características de seguridad mejoradas para materiales peligrosos.

Retos: Mayor coste por unidad de volumen, procedimientos de manipulación complejos y la necesidad de sustituir las botellas con frecuencia.

Aplicaciones: Los gases dopantes, como el arsino, se utilizan para introducir impurezas en las obleas de silicio, mientras que los gases fluorados se emplean en el grabado iónico reactivo (RIE).

Los sistemas de gases especiales son fundamentales para los procesos que requieren composiciones químicas exactas, y su diseño prioriza la seguridad y la pureza por encima del volumen.

2.3 Sistemas de suministro de gas en el punto de uso
Los sistemas de suministro de gas en el punto de uso (POU) proporcionan un control localizado y una purificación inmediatamente antes de que el gas entre en la herramienta de procesamiento. Estos sistemas suelen integrarse en el propio equipo o instalarse en las proximidades, lo que garantiza que la calidad del gas se optimice en el momento de su uso.

Componentes: MFC compactos, purificadores en línea, transductores de presión y válvulas de cierre. Los sistemas POU también pueden incluir módulos de mezcla de gases para combinar varios gases in situ.

Ventajas: Mayor pureza en el equipo, menor riesgo de contaminación derivado de tramos de tubería largos y ajustes precisos del caudal adaptados a procesos específicos.

Retos: Capacidad limitada, mayor frecuencia de mantenimiento y la necesidad de compatibilidad con los diversos requisitos de los equipos.

Aplicaciones: Los sistemas POU se utilizan en la deposición por capa atómica (ALD) para el suministro preciso de precursores o en el CVD potenciado por plasma (PECVD) para mezclas de gases reactivos.

Los sistemas POU cubren la brecha entre el suministro centralizado y las necesidades específicas de los equipos, ofreciendo un último nivel de control en la cadena de suministro de gas.

Sección 3: Avances tecnológicos y tendencias
La evolución de los sistemas de suministro de gas refleja el impulso de la industria de los semiconductores hacia tamaños de características más pequeños, mayores rendimientos y sostenibilidad. Entre los avances clave se incluyen:
Monitorización inteligente: Sensores compatibles con el IoT y análisis basados en IA para el mantenimiento predictivo y la detección de fugas en tiempo real.

Materiales de pureza ultraalta (UHP): adopción de acero inoxidable electropulido y recubrimientos avanzados para minimizar la desgasificación y la generación de partículas.

Generación de gas in situ: tecnologías como la separación por membranas y la electrólisis reducen la dependencia de proveedores externos y mejoran la resiliencia de la cadena de suministro.

Sostenibilidad: Iniciativas para reciclar gases como el argón o capturar las emisiones de procesos que implican gases de efecto invernadero (p. ej., CF₄).

Estas innovaciones mejoran la eficiencia, reducen los costes y se ajustan a la normativa medioambiental, garantizando que los sistemas de suministro de gases se mantengan al día con las exigencias de los nodos de fabricación de 3 nm y más allá.

sistema de suministro de gas en semiconductores
sistema de suministro de gas en semiconductores
Conclusión
Los sistemas de suministro de gas son una piedra angular de la fabricación de semiconductores, ya que permiten la gestión precisa y segura de los gases que impulsan los procesos críticos. Los sistemas a granel proporcionan el volumen necesario para las operaciones básicas, los sistemas especializados ofrecen precisión para aplicaciones específicas y los sistemas en el punto de uso garantizan la calidad a nivel de herramienta. En conjunto, forman una red integrada que equilibra la escala, la seguridad y el rendimiento.

A medida que la industria avanza, los sistemas de suministro de gas seguirán evolucionando, incorporando tecnologías más inteligentes y prácticas más respetuosas con el medio ambiente para hacer frente a los retos de la producción de chips de próxima generación. Para los ingenieros y fabricantes, comprender estos sistemas es clave para optimizar las operaciones de las fábricas y mantener una ventaja competitiva en un panorama en rápida evolución.
