Cómo manejar con seguridad un colector de cambio de gas TMA

{{{sourceTextContent.description}}}

El trimetilaluminio (TMA) es un precursor indispensable en la fabricación de semiconductores y en la ciencia de materiales avanzados, especialmente para los procesos de deposición por capas atómicas (ALD) y de deposición química en fase de vapor de compuestos organometálicos (MOCVD). Al tratarse de una sustancia pirofórica, sensible a la humedad y tóxica, su manipulación segura es imprescindible. El núcleo de este sistema de manipulación segura es el colector de cambio de gas de TMA. Este sofisticado equipo garantiza un suministro continuo, fiable y seguro de vapor de TMA procedente de dos cilindros de fuente, lo que permite ciclos de producción ininterrumpidos.

El manejo incorrecto de este colector conlleva graves riesgos: reacciones exotérmicas violentas, incendios, emisiones tóxicas y contaminación del proceso. Este artículo técnico ofrece una guía detallada, paso a paso, sobre el funcionamiento seguro de un colector de conmutación de gas TMA estándar, centrándose en los principios, los procedimientos y los protocolos de seguridad críticos.

regulador de presión neumático de helio de alta pureza
regulador de presión neumático de helio de alta pureza

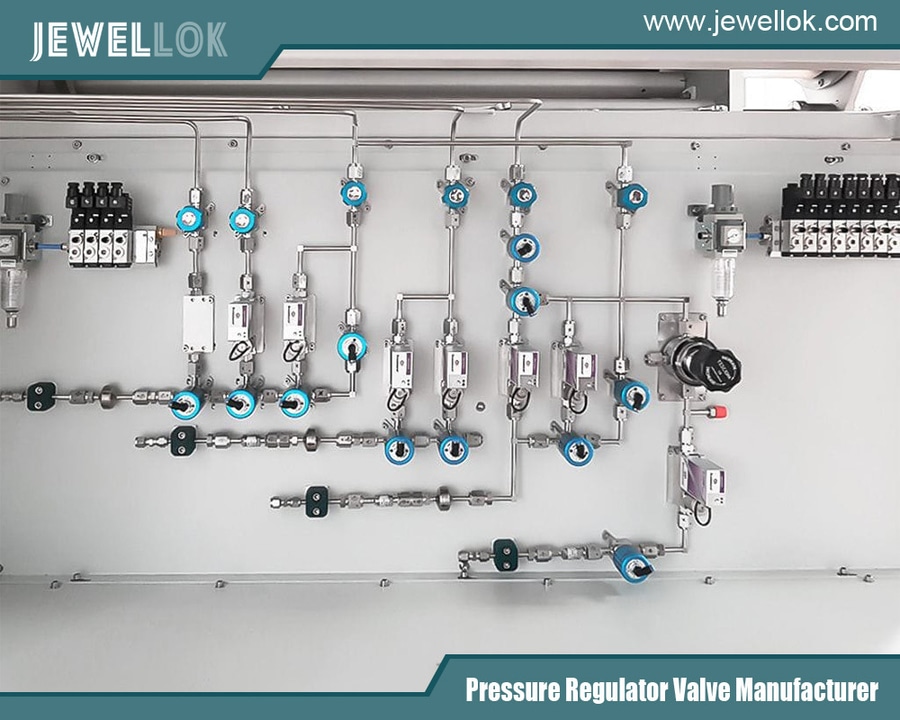

Comprensión del sistema: componentes y finalidad
Antes de tocar una válvula, es imprescindible comprender la filosofía de diseño del sistema. Un colector de conmutación de gas TMA está diseñado para un funcionamiento a prueba de fallos y para garantizar la integridad de la atmósfera inerte.

Componentes principales:

Cilindros de doble fuente: Dos cilindros TMA tipo «bubbler» o «ampolla» (normalmente «A» y «B») proporcionan redundancia. Uno está en servicio (suministrando al proceso), mientras que el otro está en espera.

Reguladores de presión primario y secundario: Cada cilindro cuenta con su propio regulador específico. El regulador primario controla la presión en la cabeza del cilindro, mientras que el secundario (a menudo integrado) proporciona una presión de suministro estable y precisa al colector.

Entradas de gas de purga: Tuberías específicas y reguladas para gas inerte de alta pureza (N₂ o Ar) conectadas a cada línea de cilindro y al colector común. Se utilizan para la purga y el equilibrio de presión.

Válvulas de cierre (SOV) y actuadores neumáticos: Válvulas manuales o automáticas de fuelle o diafragma que aíslan cada ramal. Los sistemas automatizados utilizan válvulas de accionamiento neumático controladas por un controlador del sistema.

Válvula de conmutación/colector: El punto de unión central donde las líneas A y B convergen en una única línea de suministro hacia la herramienta. En los sistemas avanzados, se trata de una válvula de tres vías específica.

Transductores y sensores de presión: supervisan la presión en cada línea de cilindro, en el colector y, a menudo, en las líneas de purga. Proporcionan datos fundamentales para la lógica de conmutación automática y la detección de fugas.

Generador de vacío y sistema de ventilación: Un subsistema de seguridad crucial. Se utiliza una bomba de vacío o un eyector para evacuar de forma segura las líneas antes de abrirlas a la atmósfera (para mantenimiento) o antes de la purga. La línea de ventilación conduce a un depurador de gases de escape o a una cámara de combustión diseñada para neutralizar los efluentes pirofóricos y tóxicos.

Controlador del sistema (PLC/CPU): En los colectores automatizados, este «cerebro» supervisa las presiones, controla la secuencia de las válvulas, ejecuta los ciclos de purga y activa los cambios según una lógica predefinida (por ejemplo, la caída de presión en el cilindro).

Interfaz de escape/depurador: Todos los gases de ventilación deben dirigirse a un depurador de la instalación o a un sistema de reducción en el punto de uso para tratar los subproductos tóxicos y pirofóricos.

El objetivo principal: cambiar el suministro de gas de una botella «en servicio» agotada o casi vacía a una botella «de reserva» llena sin introducir aire, humedad ni picos de presión en el equipo de proceso, y sin exponer al operario a materiales peligrosos.

Comprobaciones de seguridad y preparativos previos a la operación
Se garantizan las medidas de seguridad antes de iniciar cualquier procedimiento.

Equipo de protección individual (EPI): Es obligatorio el uso de bata de laboratorio o mono ignífugo (FR), gafas de seguridad o pantalla facial, guantes resistentes a productos químicos (p. ej., caucho butílico) y calzado cerrado. Disponer de un extintor de incendios de clase D compatible y fácilmente accesible.

Verificación del área de trabajo: Asegúrese de que el área esté bien ventilada, libre de materiales combustibles y de que el lavador de ojos y la ducha de emergencia no estén obstruidos. Coloque las señales de advertencia adecuadas de «Gas pirofórico».

Comprobación del estado del sistema:

Verifique que el sistema de extracción/depuración esté operativo y tenga un caudal adecuado.

Confirme que todos los suministros de gas de purga (principal y de reserva) estén conectados, regulados y a la presión correcta (normalmente entre 20 y 30 psig por encima de la presión de suministro de TMA).

Compruebe si hay alguna alarma activa en el controlador del sistema. Reconózcalas y resuélvalas antes de iniciar la operación.

Inspeccione todas las conexiones, válvulas y los propios cilindros en busca de signos de corrosión, fugas o daños físicos. Nunca ponga en funcionamiento un sistema que presente defectos.

Integridad de los cilindros: Asegúrese de que los cilindros nuevos estén debidamente etiquetados, cuenten con fichas de datos de seguridad (FDS) actualizadas y que las salidas de sus válvulas estén limpias. Compruebe que el nivel residual del cilindro (en el caso de los burbujeadores) se encuentre dentro de los límites de uso.

Procedimiento operativo estándar: ejemplo de cambio manual
A continuación se describe un procedimiento manual conservador. Los sistemas automatizados seguirán una secuencia lógica similar programada en el controlador.

Situación: La botella «A» está en servicio, pero a punto de agotarse. La botella «B» está llena y en espera.

Paso 1: Preparación de la botella de reserva («B»)

Asegúrese de que la válvula de suministro de TMA y la válvula de purga de la línea B estén CERRADAS.

Abra lentamente la válvula del nuevo cilindro «B». Preste atención a posibles fugas (silbido). Utilice un detector de fugas (específico para el gas portador) en el vástago de la válvula y en la conexión.

Ajuste el regulador primario de la línea B a la presión de salida especificada (p. ej., 50 psig). Deje que la botella y la línea alcancen el equilibrio térmico. El regulador secundario ya debería estar ajustado a la presión de entrada requerida por la herramienta (p. ej., 10 psig).

Paso 2: Ecualización de la presión (el paso crítico)

El objetivo es llevar la línea B exactamente a la misma presión que el colector activo antes de conectarla, para evitar un golpe de ariete o un reflujo.

Aislar la herramienta: Cierre la válvula de corte principal de suministro a la herramienta de proceso. La herramienta debe contar con su propio sistema de aislamiento.

Purgue la línea B hacia el colector: con la válvula TMA de la línea B cerrada, abra lentamente la válvula de purga de la línea B. Deje que el gas inerte llene la línea B hasta la válvula de conmutación cerrada. Supervise el manómetro de la línea B.

Igualar la presión: Mediante el regulador de gas de purga, ajuste con cuidado la presión en la línea B hasta que coincida con la lectura de presión del manómetro del colector (que está siendo alimentado por el cilindro A, que sigue conectado). Esto puede requerir ajustes precisos.

Paso 3: Cambio de suministro (conmutación)

Una vez igualadas las presiones, abre lentamente la válvula de cierre de TMA de la línea B. Ahora, tanto la fuente A como la B están conectadas al colector a la misma presión.

Cambia la válvula de conmutación: si se utiliza una válvula manual de tres vías, gírala con cuidado de la posición «A» a la posición «B». La herramienta debería estar recibiendo ahora TMA del cilindro B. En un sistema de doble válvula, ahora se cerraría la válvula de cierre de TMA de la línea A. El cilindro B ya está en funcionamiento.

Paso 4: Aislar y asegurar el cilindro vacío («A»)

Cierre la válvula principal del cilindro A situada en el propio cilindro.

Purgue la línea A: Abra la válvula de purga de la línea A para expulsar el vapor residual de TMA de la línea hacia el conducto de ventilación o el depurador. Realice la purga durante un tiempo determinado o un número específico de intercambios de volumen (por ejemplo, 3 veces el volumen de la línea).

Evacúe la línea A: active el sistema de vacío para evacuar la línea A. De este modo se eliminan el gas de purga y cualquier rastro residual.

Cierre todas las válvulas de la línea A (válvula de TMA, válvula de purga). La línea se encuentra ahora inerte y bajo vacío, por lo que es seguro desconectarla.

Tape el cilindro vacío: Cierre la válvula del cilindro, desconéctelo e instale inmediatamente la tapa protectora suministrada por el fabricante en la salida del cilindro.

Etiquete el cilindro: Márquelo claramente como «Vacío» o «Restos» e indique la fecha.

Paso 5: Vuelva al funcionamiento normal

Comprueba que la herramienta reciba una presión y un caudal estables desde el cilindro B.

Vuelve a abrir la válvula de cierre principal de suministro a la herramienta si estaba cerrada.

Documenta el cambio en el registro del sistema: fecha, hora, identificadores de los cilindros (de/a), operador y cualquier observación.

Protocolos de seguridad críticos y mitigación de riesgos
Nunca rompa el sellado bajo presión: Siga siempre los ciclos «Evacuar-Purgar-Evacuar» (E-P-E) o «Purgar-Evacuar-Purgar» antes de abrir cualquier línea a la atmósfera. Esto elimina todo el material peligroso.

Accionamiento lento y deliberado de las válvulas: «Lento es suave, y suave es rápido». La actuación rápida de las válvulas puede provocar golpes de ariete, generar electricidad estática o dar lugar a choques térmicos en las líneas.

La igualación de presión es obligatoria: Cambiar de fuente sin igualar la presión puede forzar la entrada de TMA líquido en las líneas de gas o provocar peligrosas inversiones de flujo.

Comprobación continua de fugas: Realice comprobaciones de fugas con un detector compatible después de cada conexión, especialmente tras un cambio de fuente. Preste especial atención a los vástagos de las válvulas y a los diafragmas de los reguladores.

Comprenda la lógica del sistema de control: Si maneja un colector automatizado, sepa qué condiciones activan un cambio automático (p. ej., baja presión, tiempo de caudal elevado). Sepa cómo realizar una anulación manual de forma segura.

Respuesta ante emergencias: Conozca la ubicación y el funcionamiento de la válvula de cierre de emergencia (ESO), que debe aislar todo el armario de gases e iniciar una purga de emergencia. Comprenda el protocolo de respuesta a alarmas de la instalación en caso de incendio o fuga de sustancias tóxicas.

Solución de problemas comunes
Fluctuaciones de presión tras el cambio: Probablemente se deban a una igualación de presión imperfecta o a la inestabilidad del regulador. Aísle la herramienta, vuelva a igualar la presión y restablezca el caudal lentamente.

Imposibilidad de lograr la igualación de presión: Compruebe si hay una línea de purga obstruida, un regulador defectuoso en la línea de reserva o una válvula de cierre con fugas.

Alarma de alta presión: Podría indicar un fallo del regulador (asiento) o una válvula cerrada aguas abajo. Aísle el sistema e investigue; no se limite a reiniciar la alarma.

Alarma de bajo caudal a pesar de que el cilindro está lleno: Podría deberse a un cilindro agotado (compruebe el peso), un tubo de inmersión obstruido en el cilindro o una temperatura del cilindro demasiado baja (la presión de vapor del TMA depende de la temperatura).

El cambio automático no se inicia: Comprueba que las lecturas de los sensores sean precisas. Es posible que el sistema esté en modo manual o que algún enclavamiento (como «herramienta en uso») esté impidiendo la secuencia.

Reguladores de oxígeno de alto volumen y alta presión
Reguladores de oxígeno de alto volumen y alta presión
Conclusión
El manejo de un colector de conmutación de gas TMA es una tarea que combina los conocimientos técnicos con la ejecución disciplinada de los procedimientos. El colector no es solo un conjunto de válvulas y manómetros; es un sistema de seguridad diseñado para controlar un riesgo significativo.

La piedra angular de un funcionamiento seguro es un profundo respeto por las propiedades del TMA —su naturaleza pirofórica, su reactividad y su toxicidad— junto con un cumplimiento riguroso de los procedimientos validados. Tanto si se realiza un cambio manual como si se supervisa un sistema automatizado, los principios siguen siendo los mismos: mantener la integridad de la atmósfera inerte, garantizar la estabilidad de la presión, llevar a cabo una purga exhaustiva y no eludir nunca los enclavamientos de seguridad.

La formación continua, junto con unos procedimientos operativos estándar (SOP) claros y accesibles y una sólida cultura de seguridad, transforma esta compleja tarea técnica de una operación de alto riesgo en un proceso rutinario y controlado. En el ámbito del suministro de precursores, no hay lugar para atajos: solo una práctica cuidadosa, bien fundamentada y segura garantiza la protección del personal, los equipos y el medio ambiente.
