Regulador de acero inoxidable 316L de pureza ultraalta para el servicio PH3

{{{sourceTextContent.subTitle}}}

Regulador de acero inoxidable 316L de pureza ultraalta para el servicio PH3

{{{sourceTextContent.description}}}

El papel fundamental del suministro de gases en la fabricación de alta tecnología
En los entornos impecables y controlados de las fábricas de semiconductores y las instalaciones de producción de LED, la integridad de los gases de proceso es imprescindible. Entre estos gases especiales, uno de los más críticos y peligrosos es la fosfina (PH₃). Utilizada como dopante clave para introducir fósforo en las redes cristalinas de silicio, la fosfina permite obtener las propiedades eléctricas precisas que definen la microelectrónica moderna. Sin embargo, su extrema toxicidad (un TLV-TWA de 0,3 ppm), su naturaleza pirofórica (se inflama espontáneamente en el aire a concentraciones superiores a ~1,8 %) y su potencial corrosivo al exponerse a la humedad hacen que su manipulación suponga un reto fundamental en materia de seguridad e ingeniería. En el corazón de cualquier sistema seguro y eficaz de suministro de gas de fosfina se encuentra un componente crítico: el regulador de presión de gas de ultra alta pureza (UHP) 316L. Fabricado específicamente en acero inoxidable 316L, este dispositivo es mucho más que un simple reductor de presión; es un dispositivo de seguridad meticulosamente diseñado que garantiza tanto el control de este gas letal como que el proceso de fabricación, valorado en miles de millones de dólares, permanezca libre de contaminación.

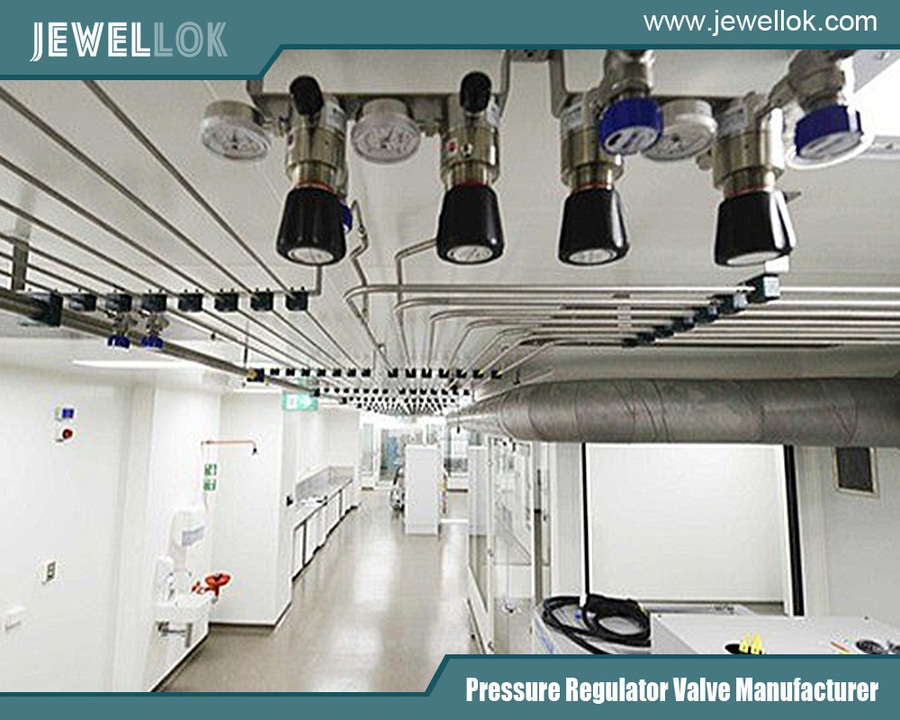

Fabricantes de válvulas de gas de alta pureza en China
Fabricantes de válvulas de gas de alta pureza en China
El adversario: comprender la naturaleza corrosiva y peligrosa de la fosfina
Para apreciar la ingeniería que hay detrás de un regulador 316L UHP, primero hay que comprender al adversario al que está destinado a hacer frente.

Toxicidad: la fosfina es un potente veneno respiratorio que requiere armarios de gases, monitorización continua y protocolos de seguridad estrictos. Cualquier regulador debe estar alojado en una cabina de gas ventilada y no debe ser fuente de fugas.

Piroforicidad: Su tendencia a inflamarse al entrar en contacto con el aire exige diseños que eliminen los volúmenes muertos donde el gas pueda estancarse y que impidan la entrada de aire durante los cambios de cilindro.

Corrosión en presencia de humedad: Aunque la fosfina seca es relativamente poco corrosiva para muchos metales, la presencia de trazas de humedad puede provocar la formación de ácido fosfórico (H₃PO₄) y sus diversos derivados. Estos compuestos ácidos atacan agresivamente a los metales, lo que provoca corrosión, generación de partículas y fallos catastróficos. Esta corrosión inducida por la humedad es el factor principal a la hora de seleccionar el material.

El material elegido: ¿por qué el acero inoxidable 316L?
Para aplicaciones con fosfina, el regulador UHP de acero inoxidable 316L es el estándar indiscutible del sector para los reguladores UHP. La «L» denota una variante de bajo contenido en carbono (<0,03 % de carbono), lo cual es crucial para prevenir la sensibilización —un proceso en el que se forman carburos de cromo en los límites de grano durante la soldadura, lo que agota el contenido local de cromo y crea zonas susceptibles a la corrosión—. La composición del 316L proporciona defensas específicas:

Cromo (16-18 %): forma una capa pasiva de óxido de cromo (Cr₂O₃) tenaz y autorreparable en la superficie, lo que proporciona una resistencia inherente a la corrosión.

Níquel (10-14 %): mejora la ductilidad, la tenacidad y la resistencia a los ácidos reductores.

Molibdeno (2-3 %): El componente esencial. El molibdeno aumenta drásticamente la resistencia a la corrosión por picaduras y en hendiduras, especialmente la provocada por cloruros y otros haluros. Esto es vital para soportar posibles subproductos ácidos.

Para aplicaciones UHP, las especificaciones del material van más allá de la composición básica de la aleación:

Interior electropulido: Un proceso electroquímico que elimina imperfecciones superficiales, microrebabas e impurezas incrustadas. Alisa la superficie hasta obtener un acabado especular (normalmente <15 Ra µin), minimizando la superficie en la que el gas puede adsorberse y reduciendo los puntos de generación de partículas o de inicio de la corrosión.

Certificación: Los certificados de fábrica y los informes de ensayo de materiales (MTR) permiten rastrear la composición de la aleación. Para los servicios más críticos, se utiliza acero 316L de doble fusión (fusión por inducción al vacío seguida de refundición por arco al vacío) para lograr el menor contenido posible de inclusiones y la máxima homogeneidad.

Filosofía de diseño de pureza ultraalta (UHP)
Un regulador de fosfina no es un regulador industrial estándar. Se fabrica según los principios de la pureza ultraalta (UHP), en los que el control de la contaminación es el objetivo primordial del diseño.

Generación de partículas: Todos los componentes internos están diseñados para minimizar la fricción y el desgaste. Los diafragmas se limpian meticulosamente, y en las aplicaciones más exigentes es habitual el uso de diafragmas metálicos (a menudo de acero 316L) en lugar de elastómeros, lo que elimina una fuente potencial de desgasificación orgánica y permeación.

Desgasificación: Las superficies internas se limpian y pasivan según la norma ASTM A967 o normas similares. Esto elimina el hierro libre y los contaminantes, y estabiliza la capa de óxido de cromo, lo que reduce drásticamente la liberación de H₂O, O₂ y otros gases en condiciones de vacío o calor.

Minimización del volumen muerto: Los volúmenes internos se diseñan para que sean lo más reducidos posible. Esto permite una purga más rápida durante la evacuación del sistema y minimiza la cantidad de gas peligroso atrapado durante los cambios de cilindro, lo que mejora la seguridad.

Tecnología de sellado: Aunque los diafragmas metálicos ofrecen la máxima pureza, las juntas de elastómero siguen utilizándose en aplicaciones estáticas. En el caso de la fosfina, la elección es fundamental. Por lo general, no se recomienda el Viton® (FKM) debido a posibles problemas de permeación. Se prefieren el Kel-F® (PCTFE) o el Chemraz® (perfluoroelastómero) por su resistencia superior a la permeación y al ataque químico, incluso a bajas presiones. El material del asiento de la válvula del regulador suele ser un polímero de alta pureza, como el PCTFE o el PEEK.

Características y configuraciones clave de los reguladores para fosfina
Un regulador UHP típico de acero inoxidable 316L para fosfina incorporará varias características especializadas:

Diseño de dos etapas: Para lograr la máxima estabilidad, suele preferirse un regulador de dos etapas. La primera etapa reduce la alta presión del cilindro (que puede alcanzar los 2000 psi en el caso de las mezclas de fosfina) a una presión intermedia estable. La segunda etapa proporciona una presión de suministro precisa y totalmente estable a la herramienta, sin verse afectada por la disminución de la presión del cilindro. Esto es esencial para mantener una concentración constante del dopante en el proceso.

Puerto de purga y ventilación: Los reguladores UHP cuentan con múltiples puertos (racores VCJ® de 1/4″ o 1/2″ o con junta frontal) para la integración en el sistema. Las tomas específicas permiten realizar ciclos eficientes de purga y evacuación (normalmente con un gas inerte como el nitrógeno) para eliminar cualquier residuo de fosfina antes del mantenimiento o la desconexión del cilindro.

Aislamiento por diafragma: El diafragma sensor de presión actúa como barrera entre el gas de proceso y el lado del resorte o del ambiente. Una fuga en este punto provocaría la fuga de fosfina al interior del armario. Se utilizan diafragmas soldados de alta integridad o puertos de ventilación supervisados.

Filtros de entrada: Muchos reguladores incluyen un filtro metálico sinterizado de acero inoxidable 316L (por ejemplo, de 2 µm) en la entrada para retener cualquier partícula procedente de la botella.

Rangos de presión de salida: Para aplicaciones de dopaje, las presiones de suministro suelen ser bajas, a menudo en el rango de 0-50 psi o 0-100 psi, lo que requiere un regulador sensible y preciso.

Integración en sistemas de seguridad
El regulador es un componente más de un sistema de seguridad integral:

Montaje en armario de gases: El regulador se instala siempre dentro de un armario de gases ventilado mecánicamente y supervisado de forma continua.

Válvulas en serie/paralelo: Los sistemas de fosfina utilizan una configuración de colector en serie (doble bloqueo y purga) o en paralelo con válvulas de accionamiento neumático. Esto permite que una botella esté en servicio mientras la otra permanece en reserva, lo que facilita los cambios sin interrupción del proceso y con contención total.

Válvulas de exceso de caudal (EFV): A menudo instaladas aguas abajo del regulador, las EFV se cierran automáticamente si se produce una rotura catastrófica en la línea aguas abajo, lo que limita la fuga de gas.

Monitorización: Los transductores de presión controlan la presión de la botella y la de suministro. Los detectores de gases tóxicos (TGD) se colocan dentro del armario y en la línea del depurador de gases de escape.

Buenas prácticas de funcionamiento y mantenimiento
Incluso el mejor equipo requiere una manipulación adecuada:

Conexiones CGA: Las botellas de fosfina utilizan racores específicos de la Asociación de Gases Comprimidos (CGA) (por ejemplo, CGA 350) para evitar conexiones cruzadas accidentales con gases incompatibles.

Comprobación de fugas: Tras la instalación, debe comprobarse la estanqueidad de todo el sistema mediante un método compatible, como la espectrometría de masas con helio. Queda prohibida la prueba con solución jabonosa debido al riesgo pirofórico.

Protocolo de purga: Es obligatorio seguir procedimientos operativos estándar (SOP) estrictos para los ciclos de purga y evacuación (por ejemplo, tres ciclos de presurización con gas inerte seguidos de evacuación) antes de desconectar cualquier conexión.

Mantenimiento preventivo: Los reguladores en servicio continuo requieren una inspección periódica y un reacondicionamiento por parte de personal cualificado en un entorno controlado, siguiendo las directrices del fabricante.

Válvula de gas de alta pureza para distribuidores de gas natural en sistemas de GNC y GNL
Válvula de gas de alta pureza para distribuidores de gas natural en sistemas de GNC y GNL
Conclusión
El regulador UHP de acero inoxidable 316L para aplicaciones con fosfina ejemplifica la fusión entre la ciencia de los materiales, la ingeniería de precisión y una rigurosa cultura de seguridad que sustenta la fabricación avanzada. Se trata de un guardián invisible que desempeña una función silenciosa pero vital: transformar un gas altamente peligroso y a alta presión en una corriente de proceso estable, pura y controlada con precisión. Su interior de acero inoxidable 316L electropulido resiste la corrosión insidiosa, su diseño UHP protege contra la contaminación y su integración en sistemas de seguridad redundantes protege tanto al personal como al medio ambiente. A medida que las geometrías de los semiconductores continúan reduciéndose hasta alcanzar la escala atómica, la demanda de una pureza y fiabilidad aún mayores en los sistemas de suministro de gas no hará más que intensificarse, lo que garantiza que la ingeniería incorporada en este componente crítico se mantenga a la vanguardia del progreso tecnológico. Especificar, instalar y mantener el regulador adecuado no es simplemente un detalle operativo, sino un requisito fundamental para una fabricación de semiconductores segura, satisfactoria y con un alto rendimiento.
