¿Por qué es tan importante el material del que está fabricada la válvula reductora de presión para gas de CO₂ de pureza ultraalta?

{{{sourceTextContent.subTitle}}}

¿Por qué es tan importante el material del que está fabricada la válvula reductora de presión para gas de CO₂ de pureza ultraalta?

{{{sourceTextContent.description}}}

En el ámbito del suministro de gases de pureza ultraalta (UHP), especialmente en el caso del dióxido de carbono (CO₂), cada componente es una fuente potencial de contaminación. Aunque se presta mucha atención a los filtros, las tuberías y los puntos finales, la válvula reductora de presión (PRV), o regulador, actúa como un filtro crítico —y a menudo vulnerable—. La composición de sus materiales no es solo una cuestión de durabilidad, sino que es el factor determinante fundamental de la pureza del sistema, la integridad del proceso y la calidad del producto final. Este artículo profundiza en los fundamentos científicos y de ingeniería que sustentan los estrictos requisitos de materiales para las válvulas reductoras de presión de CO₂ de pureza ultraalta, analizando las consecuencias de una selección inadecuada y describiendo las normas que definen las mejores prácticas en sectores como la fabricación de semiconductores, la producción farmacéutica y la química analítica avanzada.

Sistemas y componentes de control de fluidos para semiconductores
Sistemas y componentes de control de fluidos para semiconductores
1. El reto único del CO₂ de pureza ultraalta
El dióxido de carbono en aplicaciones de pureza ultraalta (normalmente con una pureza del 99,999 % o superior, con niveles de impurezas específicas de partes por mil millones o incluso partes por billón) se utiliza en procesos sensibles. Algunos ejemplos son:

Fabricación de semiconductores: fundamental para el revelado de fotorresinas, la refrigeración de obleas y como fluido supercrítico para la limpieza y el secado.

Productos farmacéuticos: se utiliza en la extracción con fluidos supercríticos (SFE) y en la cromatografía (SFC), donde los contaminantes pueden arruinar los lotes o sesgar los resultados.

Alimentación y bebidas: Para la carbonatación de precisión y la extracción de sabores delicados.

Análisis avanzados: En gases portadores y fases móviles para la cromatografía de gases.

El CO₂ plantea retos únicos en cuanto a su manipulación. Se almacena como gas licuado a alta presión (por ejemplo, 850 psi en una botella a 21 °C). Cuando este líquido denso sufre una rápida reducción de presión —la función misma de una válvula de alivio de presión (PRV)—, puede experimentar descensos significativos de temperatura (efecto Joule-Thomson), lo que puede provocar la formación de hielo (hielo seco) y un choque térmico. Además, el CO₂ en presencia de humedad forma ácido carbónico (H₂CO₃), un agente débil pero corrosivo, especialmente bajo presión.

La misión principal de un sistema UHP es suministrar gas desde la fuente hasta el punto de uso (POU) sin añadir partículas, humedad, hidrocarburos ni ninguna otra impureza gaseosa. La válvula reductora de presión es el componente más dinámico de esta cadena. Sus superficies internas están expuestas a todo el diferencial de presión, y sus piezas móviles (juntas, resortes, diafragmas) interactúan constantemente con la corriente de gas. Por lo tanto, la elección de los materiales controla directamente tres mecanismos clave de contaminación: la corrosión y la generación de partículas, la permeación y la desgasificación, y la adsorción/desorción.

2. Los mecanismos de contaminación: una perspectiva centrada en los materiales
2.1. Corrosión y generación de partículas
Este es el modo de fallo más directo. Si el cuerpo de la válvula o los componentes internos están fabricados con materiales incompatibles, el CO₂ y sus trazas de impurezas (especialmente humedad y oxígeno) pueden provocar corrosión.

Grados estándar frente a grados UHP: un regulador industrial estándar puede utilizar un cuerpo de latón o un acero inoxidable de menor calidad (por ejemplo, acero inoxidable 304). El latón contiene cobre y zinc, que pueden liberar iones en la corriente de gas, lo que supone un evento catastrófico para los procesos de semiconductores, en los que los iones metálicos son «contaminantes letales». Incluso el acero inoxidable 304, con su mayor contenido en carbono y menor resistencia a la corrosión, puede sufrir microcorrosión, desprendiendo partículas ferrosas (de hierro).

La solución: aceros inoxidables de alto rendimiento: los sistemas de CO₂ de ultra alta pureza (UHP) especifican de forma universal el acero inoxidable 316L o 316L VIM-VAR (fundido por inducción al vacío – refundido por arco al vacío).

316L: La «L» indica un bajo contenido en carbono (<0,03 %), lo que evita la precipitación de carburo de cromo en los límites de grano durante la soldadura (sensibilización), lo que mejora drásticamente la resistencia a la corrosión.

VIM-VAR: Este proceso de fusión doble crea un metal excepcionalmente homogéneo y con pocas inclusiones, con niveles ultrabajos de impurezas intersticiales (oxígeno, nitrógeno) y una estructura de grano superior. El resultado es una superficie notablemente más lisa y resistente a la corrosión, con muchos menos puntos potenciales de inicio de picaduras o descamación. Cualquier corrosión o descascarillado genera partículas que pueden obstruir orificios situados más adelante en el proceso, recubrir superficies sensibles (como las lentes ópticas de las obleas) o crear defectos en las nanoestructuras.

2.2. Permeación y desgasificación
La permeación es la difusión de moléculas de gas a través de un material sólido. La desgasificación es la desorción de moléculas (vapor de agua, hidrocarburos, disolventes) que habían sido previamente absorbidas o adsorbidas en el interior o la superficie del material.

Juntas de elastómero: Los reguladores tradicionales suelen utilizar juntas de elastómero de Buna-N o Viton®. Estos polímeros son permeables a moléculas pequeñas como el helio, el hidrógeno y, lo que es más importante, los gases atmosféricos (O₂, N₂, H₂O). En una corriente de CO₂ de ultra alta pureza (UHP), pueden actuar como una bomba de contaminación, permitiendo que el aire ambiente penetre hacia el interior. Peor aún, desgasifican cantidades significativas de hidrocarburos y plastificantes, lo que destruye la pureza del gas.

La solución: diseños con sellado metálico o con polímeros de alta pureza:

Diafragmas y juntas metálicos: Para las aplicaciones que requieren la máxima pureza, se utilizan válvulas de diafragma totalmente soldadas con diafragmas metálicos (a menudo de acero inoxidable 316L). Estas eliminan por completo la permeación y la desgasificación de hidrocarburos. El asiento puede ser un sello metal-metal de borde afilado o utilizar un metal blando de alta pureza, como la plata.

Polímeros ultralimpios: Cuando se requiere flexibilidad (por ejemplo, en el diafragma del regulador principal), se emplean grados de polímeros especialmente purificados y curados, como el ETFE (Tefzel®) o el PTFE (Teflon®). Estos presentan una permeabilidad mucho menor y se procesan para minimizar el contenido de sustancias volátiles. Para las juntas estáticas se utilizan perfluoroelastómeros Kalrez® o Chemraz®, que ofrecen una excelente resistencia química y una baja desgasificación.

2.3. Adsorción y desorción (el «efecto memoria»)
La superficie interna de un regulador actúa como una esponja para las impurezas. Si la superficie es rugosa o está fabricada con un material reactivo, puede adsorber humedad, hidrocarburos u otros gases durante los periodos de inactividad o procedentes de lotes de gas anteriores. Cuando fluye CO₂ a ultraalta presión (UHP), los cambios de presión y temperatura pueden provocar que estas impurezas se desorban de nuevo hacia la corriente de gas, un fenómeno denominado «efecto memoria» o «enfermedad del regulador».

Acabado superficial: La elección del material está intrínsecamente ligada al acabado superficial que se puede conseguir. El acero 316L VIM-VAR puede pulirse hasta obtener un acabado electropulido (EP) con una rugosidad superficial (Ra) de 10 micropulgadas o menos. El electropulido no solo crea una superficie lisa como un espejo que minimiza los puntos de adsorción, sino que también pasiva la superficie, formando una capa de óxido de cromo resistente e inerte.

Facilidad de limpieza: Los materiales elegidos deben soportar procedimientos de limpieza rigurosos, como la limpieza in situ (CIP) o la limpieza con CO₂ supercrítico, sin sufrir degradación. Una superficie lisa y electropulida de acero inoxidable 316L permite la eliminación completa de los contaminantes durante la limpieza, lo que devuelve a la válvula su rendimiento original en cuanto a pureza.

3. Especificaciones de los materiales en la práctica: Fabricación de una válvula reductora de presión (PRV) de CO₂ de ultra alta presión (UHP)
Una válvula reductora de presión de CO₂ de ultra alta presión (UHP) de primera clase es una sinfonía de materiales seleccionados con precisión:

Cuerpo y tapa: acero inoxidable 316L VIM-VAR, electropulido en el interior. Todas las soldaduras se realizan mediante soldadura TIG (gas inerte de tungsteno) orbital bajo purga de argón para evitar la oxidación y mantener una trayectoria de flujo continua y lisa.

Diafragma: El corazón del regulador. Para lograr la máxima pureza, se utiliza un diafragma de acero inoxidable. Para aplicaciones de alta pureza que requieren mayor sensibilidad, se especifica un diafragma de polímero ETFE especialmente limpiado y curado.

Resortes internos: Inconel X-750 o 718, aleaciones conocidas por su estabilidad, resistencia a la «deformación» bajo carga constante y compatibilidad con entornos de alta presión y potencialmente corrosivos.

Asientos y juntas: Diseños de borde afilado de acero inoxidable para las versiones con asiento metálico, o PTFE/Kalrez® para las versiones con asiento blando. En ocasiones se utiliza plata como material para el asiento, debido a su maleabilidad y pureza.

Juntas y selladores de roscas: No se utilizan juntas de elastómero en la trayectoria del gas. Las conexiones emplean racores con sellado por superficie de junta metálica o diseños totalmente soldados. Los selladores de roscas están prohibidos; todas las conexiones se sellan mediante deformación del metal.

4. El coste del compromiso: consecuencias de una selección inadecuada de materiales
El uso de un regulador de grado industrial en una línea de CO₂ de ultra alta presión (UHP) supone un compromiso de alto riesgo:

Pérdida de rendimiento: En las fábricas de semiconductores, una sola partícula o una contaminación metálica a nivel de ppb puede provocar el fallo de un chip o de toda una oblea, lo que se traduce en pérdidas de rendimiento por valor de cientos de miles de dólares.

Contaminación del producto: En la SFE farmacéutica, la desgasificación de hidrocarburos procedente de una junta puede contaminar un principio activo, lo que requiere un rechazo del lote y una limpieza costosos y que requieren mucho tiempo.

Tiempo de inactividad de los instrumentos y corrupción de datos: En los laboratorios analíticos, las impurezas procedentes de un regulador provocan desviaciones de la línea de base, picos fantasma y ruido en el detector de los cromatógrafos, lo que da lugar a datos poco fiables, análisis repetidos y tiempo de inactividad de los instrumentos para su mantenimiento.

Mantenimiento no planificado: La generación de partículas debido a la corrosión conlleva cambios frecuentes de filtros y sustituciones de válvulas, lo que aumenta el coste total de propiedad mucho más allá del ahorro inicial en el regulador.

5. Normas del sector y validación
La selección de materiales se rige por normas rigurosas. Por ejemplo, la norma SEMI F19 (para el CO₂ utilizado en gases electrónicos) especifica límites estrictos de humedad, oxígeno, hidrocarburos totales y partículas. Cumplir estos límites en el punto de uso (POU) es imposible con una válvula de alivio de presión (PRV) que no cumpla los estándares. Las válvulas se validan mediante:

Pruebas de fugas con espectrómetro de masas de helio: para garantizar la integridad.

Pruebas de burbujas para detectar partículas: según la norma SEMI F19.

Pruebas con analizador de humedad y oxígeno: para verificar que la válvula no añade ni retiene estos contaminantes clave.

Pruebas de desgasificación: calentamiento de la válvula al vacío y medición de las especies desorbidas.

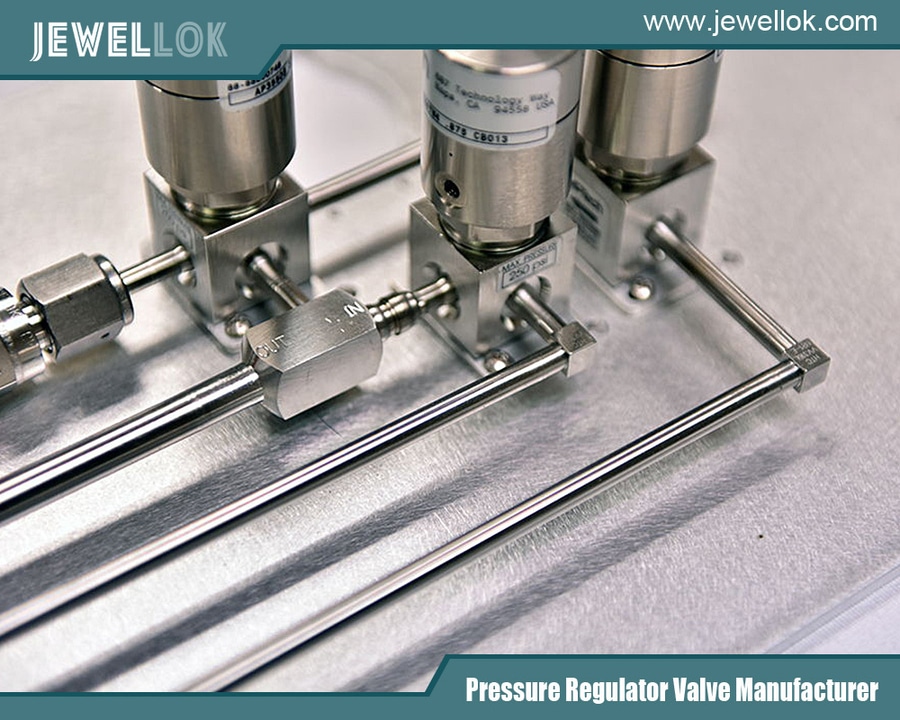

Fabricantes de reguladores de gases especiales
Fabricantes de reguladores de gases especiales
Conclusión
En el entorno meticulosamente controlado del suministro de CO₂ de pureza ultraalta, la válvula reductora de presión no es solo un dispositivo de control de presión, sino una interfaz que preserva la pureza. Su composición material —desde la aleación del cuerpo hasta el polímero preciso de su diafragma— constituye la principal defensa frente a una cascada de mecanismos de contaminación: generación de partículas corrosivas, permeación de gases atmosféricos, desgasificación de hidrocarburos y el efecto memoria.

El cambio de la industria hacia el acero inoxidable 316L VIM-VAR, las superficies electropulidas y los diafragmas metálicos o de polímero ultralimpios no es una preferencia arbitraria por materiales de primera calidad. Se trata de una respuesta directa y con base científica al coste intolerable que supone la presencia de impurezas en la fabricación avanzada y la investigación. Invertir en una válvula reductora de presión (PRV) con materiales correctamente especificados es, por lo tanto, una inversión en la fiabilidad del proceso, la calidad del producto y, en última instancia, en los resultados económicos. A medida que los requisitos de pureza siguen endureciéndose hasta alcanzar niveles de partes por billón, la ciencia de los materiales que sustenta estos componentes críticos no hará más que ganar importancia, ampliando los límites de la metalurgia, la ciencia de los polímeros y la ingeniería de superficies.

Para obtener más información sobre por qué el material de la válvula reductora de presión de gas de CO₂ de pureza ultraalta es tan crítico, puede visitar la página web de Jewellok en https://www.jewellok.com/.
