Cómo elegir un sistema de colector para bombonas de gas

{{{sourceTextContent.subTitle}}}

Cómo elegir un sistema de colector para bombonas de gas

{{{sourceTextContent.description}}}

Para las instalaciones que dependen de los gases —ya sea para aplicaciones médicas, investigación de laboratorio, fabricación o soldadura—, el suministro constante, seguro y eficiente de estos gases es fundamental. Si bien las bombonas individuales son suficientes para un uso de bajo volumen, las operaciones con una mayor demanda se enfrentan a auténticas pesadillas logísticas: cambios frecuentes de bombonas, fluctuaciones de presión y riesgos de seguridad inherentes. Es aquí donde un sistema de distribución de cilindros de gas se convierte no solo en una mejora, sino en una necesidad operativa.

Elegir el sistema de distribución adecuado es una decisión crítica desde el punto de vista de la ingeniería y la seguridad. Un sistema inadecuado puede provocar paradas, contaminación, fugas peligrosas o la imposibilidad de satisfacer la demanda. Esta guía ofrece un marco técnico completo para orientarse en el proceso de selección, garantizando que se elija un sistema seguro, fiable y optimizado para su aplicación específica.

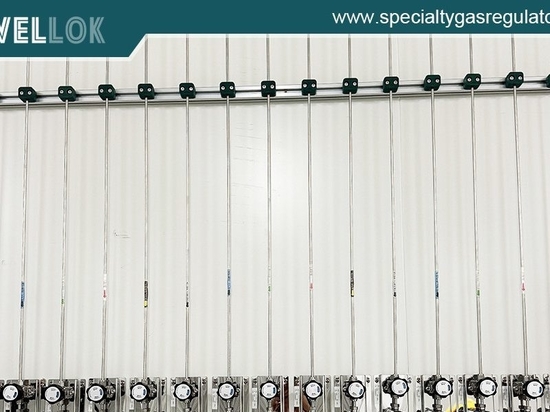

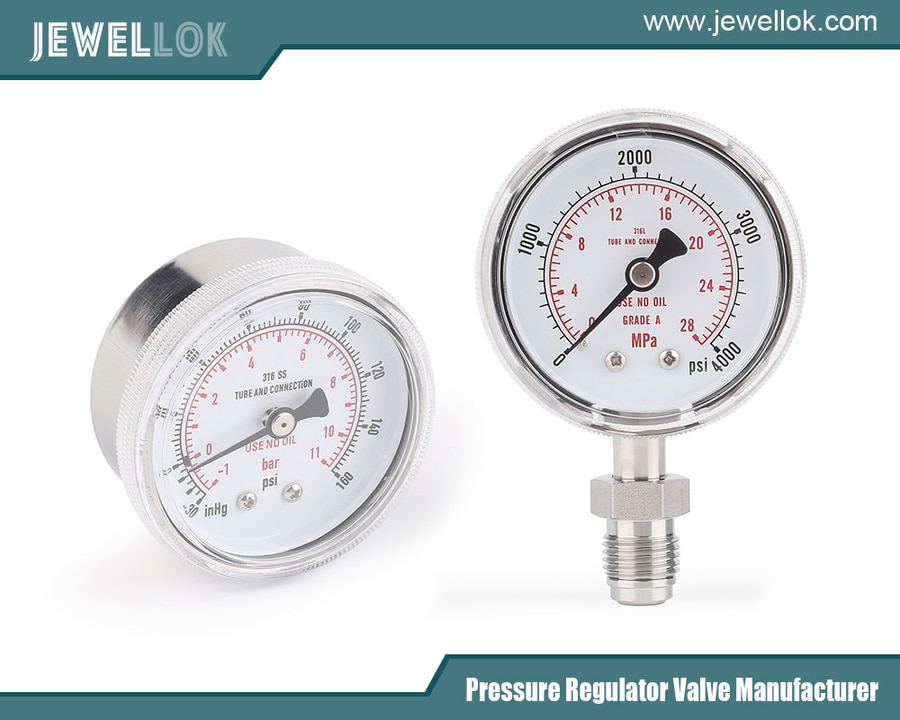

Fabricantes de accesorios de pureza ultraalta en China
Fabricantes de accesorios de pureza ultraalta en China

Conceptos básicos: ¿Qué es un sistema de colectores?

Un sistema de colectores para cilindros de gas es un conjunto que conecta varios cilindros de gas a un colector común, que a su vez alimenta una tubería de distribución centralizada. Sus funciones principales son:

Suministro continuo: cambia automáticamente de un banco principal de cilindros a un banco de reserva a medida que se agota el principal, garantizando un flujo de gas ininterrumpido.
Centralización: sustituye numerosos puntos de conexión de cilindros individuales por una única fuente de suministro gestionada.
Regulación de la presión: reduce la alta presión de los cilindros a una presión de línea constante y utilizable para la instalación.
Mejora de la seguridad: Aísla la fuente de alta presión del sistema aguas abajo e incorpora numerosos dispositivos de seguridad.
Componentes principales:

Unhas de las botellas o puntos de conexión: Fijan las botellas al sistema.
Colector o línea común: La tubería que combina el gas de todas las botellas conectadas.
Válvulas de retención: evitan el reflujo desde el colector hacia una bombona vacía.
Unidad de conmutación: el corazón del sistema. Supervisa la presión y conmuta automáticamente (o manualmente) al banco de reserva. Incluye alarmas para señalar el agotamiento.
Válvulas de aislamiento principales: permiten cerrar secciones del sistema para su mantenimiento.
Reguladores de presión: Reducen la presión de las bombonas (p. ej., 200 bar) a una presión de línea estable (p. ej., 4-10 bar).
Válvulas de alivio: Protegen el sistema contra el exceso de presión.
Tubo de purga: purga de forma segura el gas procedente del dispositivo de conmutación o de las válvulas de alivio hacia un lugar exterior seguro.
Panel de control y alarmas: proporciona indicadores de estado (por ejemplo, «En uso», «Reserva en uso», «Fallo») y puede integrarse con los sistemas de gestión del edificio.

Definición de sus requisitos: el primer paso fundamental

Antes de buscar productos, defina meticulosamente sus parámetros.

Propiedades y pureza del gas:
Tipo de gas: este es el factor determinante más importante. Los sistemas son específicos para cada gas y nunca deben intercambiarse.
Gases oxidantes (oxígeno, óxido nitroso): Requieren componentes meticulosamente libres de aceite y aptos para servicio con oxígeno (CFO). Incluso trazas de hidrocarburos pueden provocar explosiones violentas. Todos los materiales en contacto con el gas deben ser compatibles.
Gases inflamables (hidrógeno, acetileno, metano): Requieren dispositivos antirretorno de llama, una conexión a tierra especial para la electricidad estática y conductos de ventilación dirigidos a lugares seguros, alejados de fuentes de ignición.
Gases inertes (nitrógeno, argón, helio): Por lo general, presentan la mayor compatibilidad de materiales, pero siguen requiriendo sistemas diseñados para alta presión.
Gases corrosivos/tóxicos (dióxido de carbono, amoníaco, cloro): exigen materiales compatibles (por ejemplo, acero inoxidable para el CO₂ cargado de humedad, Monel para el cloro) y pueden requerir doble contención o detección de fugas mejorada.
Grado de pureza: Los gases de pureza ultraalta (UHP, 99,999 %) o de grado semiconductor requieren tuberías de acero inoxidable electropulido (EPSS), asientos de válvula ultralimpios (p. ej., sellos de diafragma) y procedimientos de purga adecuados para mantener la integridad. Los grados industriales estándar pueden utilizar cobre o latón.
Análisis de la demanda y la capacidad:
Tasa de consumo máxima (metros cúbicos/hora o litros/minuto): Calcular el uso simultáneo máximo en todos los puntos de consumo. Esto determina la capacidad de caudal necesaria del colector y de las tuberías de distribución.
Consumo diario/semanal: Determina el volumen total utilizado durante un periodo estándar.
Tamaño y cantidad de cilindros: En función del consumo y de la frecuencia deseada de cambio de cilindros. Una regla habitual es dimensionar el banco principal para que dure entre 1 y 2 semanas en condiciones normales de funcionamiento, con una reserva del mismo tamaño.
Ejemplo: Una instalación utiliza 4 cilindros de oxígeno de 50 litros a la semana. Un colector de 2×2 (2 principales, 2 de reserva) requeriría cambios semanales. Un sistema de 8×8 permitiría cambios menos frecuentes y proporcionaría un mayor margen de seguridad.
Parámetros de presión de funcionamiento:
Presión de suministro: La presión de sus cilindros (por ejemplo, 137 bar para el acetileno, 200-300 bar para gases a alta presión).
Presión de salida requerida: La presión constante necesaria para las entradas de su laboratorio, las tuberías del taller o las tuberías de gases médicos (por ejemplo, 4,5 bar para aire médico, 7 bar para gas de soldadura).
Requisitos de caudal: Asegúrese de que los tamaños del regulador y del orificio de la válvula puedan soportar su caudal máximo sin una caída de presión excesiva («caída de presión»).

Criterios clave de selección: Diseño de su sistema

Una vez definidos los requisitos, evalúe los sistemas en función de estos criterios.

Conmutación automática frente a manual:
Conmutación automática: El estándar para aplicaciones críticas (hospitales, procesos continuos). Proporciona una transición fluida, emite alarmas cuando se activa la reserva y es esencial para operaciones sin supervisión.
Conmutación manual: Menor coste. Requiere que un operador cambie físicamente las válvulas cuando se agota el banco principal. Riesgo de interrupción del suministro. Adecuado únicamente para aplicaciones no críticas y supervisadas.
Material de construcción:
Latón: habitual para gases industriales no corrosivos y de pureza estándar (N₂, Ar, O₂ con purezas más bajas). Rentable.
Acero inoxidable (304, 316L): Imprescindible para gases corrosivos, aplicaciones de alta pureza y gases sensibles a la humedad, como el CO₂. El 316L ofrece una resistencia superior a la corrosión. Electropulido para UHP.
Cobre: Se utiliza tradicionalmente para tuberías de gases médicos (oxígeno, aire médico) debido a sus propiedades bacteriostáticas naturales y a su facilidad de trabajo.
Componentes internos: Los sellos de diafragma son preferibles a los sellos de empaquetadura para mantener la pureza y evitar fugas.
Características de seguridad (no negociables):
Diseño específico para cada gas: Como se ha indicado, el sistema debe fabricarse para su gas específico.
Conexiones no intercambiables (NIST, DISS, CGA): Evitan la conexión accidental de una botella de gas incorrecta.
Válvulas de retención: En cada ramal de botella para evitar el reflujo.
Dispositivos de alivio de presión: Válvulas de alivio térmicas en los tramos de tubería sin salida y válvulas de alivio del sistema.
Ventilación adecuada: El dispositivo de conmutación y las válvulas de alivio deben ventilar hacia una atmósfera segura. Las líneas de ventilación deben tener el tamaño adecuado, estar inclinadas para drenar la condensación y estar fabricadas con un material compatible.
Detección de fugas: En el caso de gases tóxicos o inflamables, se debe considerar la instalación de detectores de gas fijos en la sala del colector.
Recinto resistente y señalización: Los colectores deben ubicarse en una zona segura y bien ventilada, con etiquetas claras de identificación de los gases y advertencias de peligro.
Cumplimiento normativo y normas:
El sistema de colectores debe cumplir con todas las normativas locales e internacionales pertinentes. Entre ellas se incluyen habitualmente:
ISO 7396-1: Sistemas de tuberías de gases médicos.
NFPA 99 (EE. UU.): Código de instalaciones sanitarias.
HTM 02-01 (Reino Unido): Sistemas de tuberías de gases médicos.
AS 4332 (Australia): Almacenamiento y manipulación de gases en cilindros.
Directiva sobre equipos a presión (PED 2014/68/UE): Para equipos que funcionan a más de 0,5 bar.
Normativas locales de construcción, protección contra incendios y seguridad laboral.
Escalabilidad y preparación para el futuro:
¿Se puede ampliar fácilmente el sistema añadiendo más conexiones para cilindros?
¿Tiene la tubería colectora el tamaño adecuado para adaptarse a posibles aumentos futuros de la demanda de caudal?
¿Tiene el panel de alarmas capacidad para alarmas remotas adicionales o para la integración con el sistema de gestión de edificios (BMS)?

El proceso de adquisición e instalación

Elegir el producto es solo la mitad del camino. Una ejecución adecuada es fundamental.

1. Recurso a especialistas: Colabora con un instalador o ingeniero cualificado en sistemas de gas. No lo trates como un trabajo genérico de fontanería.
2. Diseño detallado: El instalador debe proporcionar diagramas de tuberías e instrumentación (P&ID), planos de distribución y cálculos de ventilación.
3. Ubicación y diseño de la sala:
* Ventilación: Debe estar bien ventilada, preferiblemente con extracción forzada a nivel del suelo (gases más pesados que el aire) y a nivel del techo (gases más ligeros que el aire).
* Seguridad: Acceso restringido para evitar manipulaciones indebidas.
* Entorno: Protegido frente a temperaturas extremas, corrosión y daños físicos.
* Manipulación de cilindros: Espacio adecuado para la entrega, manipulación y almacenamiento seguros de los cilindros.
4. Puesta en servicio y certificación:
* Pruebas de presión y fugas: Todo el sistema instalado debe someterse a pruebas de resistencia y de fugas de acuerdo con la normativa.
* Verificación de la pureza: En el caso de los sistemas médicos o de ultra alta pureza (UHP), la tubería debe validarse en cuanto a la contaminación por partículas e hidrocarburos (en el caso del oxígeno) o al contenido de humedad.
* Documentación adecuada: Recibir planos de obra terminada, certificados de ensayo, fichas de datos de seguridad de los materiales (FDS) y un manual completo de funcionamiento y mantenimiento (O&M).
Funcionamiento, mantenimiento y formación
La calidad de un sistema depende de su mantenimiento.

Formación: El personal responsable del cambio de cilindros debe recibir formación sobre los procedimientos específicos, la concienciación sobre los riesgos y los protocolos de parada de emergencia.
Mantenimiento preventivo: Establezca un contrato de mantenimiento programado con el proveedor o con un ingeniero cualificado. Esto suele incluir una inspección anual de los reguladores, los mecanismos de conmutación, las válvulas de alivio y las alarmas.
Gestión de cilindros: Implemente una rotación estricta del principio «primero en entrar, primero en salir» y mantenga siempre llenos los cilindros de reserva. No permita nunca que se agoten ambos bancos.

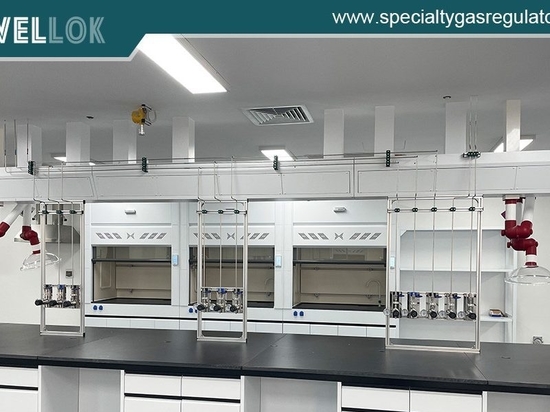

sistema de suministro de gas de alta pureza y alta presión
sistema de suministro de gas de alta pureza y alta presión

Conclusión

La selección de un sistema de colectores para cilindros de gas supone una inversión significativa en la integridad operativa y la seguridad. No existe una solución única válida para todos los casos. Al seguir metódicamente esta guía —definiendo las propiedades y la demanda de gas, comprendiendo los criterios técnicos fundamentales, recurriendo a especialistas cualificados y planificando el mantenimiento a largo plazo—, irá más allá de una simple compra para diseñar un sistema de suministro vital.

El colector más rentable no es el más barato, sino aquel que suministra gas puro de forma ininterrumpida y segura durante años, minimiza el tiempo de inactividad operativa y ofrece tranquilidad gracias a un riguroso cumplimiento normativo y un diseño robusto. Dedique tiempo al proceso de selección y su sistema de colectores se convertirá en un socio fiable y silencioso para el éxito de sus instalaciones.
