Reguladores de presión de gas neón de pureza ultraalta (UHP) para aplicaciones en semiconductores y láseres

{{{sourceTextContent.subTitle}}}

Reguladores de presión de gas neón de pureza ultraalta (UHP) para aplicaciones en semiconductores y láseres

{{{sourceTextContent.description}}}

El avance imparable de la tecnología de semiconductores, impulsado por las exigencias de la inteligencia artificial, la computación de alto rendimiento y el Internet de las cosas, depende de la precisión de sus procesos fundamentales. Del mismo modo, los sistemas láser avanzados, desde la litografía de ultravioleta extremo (EUV) hasta las aplicaciones médicas y de defensa, requieren una estabilidad y pureza absolutas en su funcionamiento. En ambos campos, el gas neón se ha revelado como un factor clave, aunque a menudo pasado por alto. Su manipulación, en particular la reducción y el control precisos de la presión desde los cilindros de alta presión hasta las herramientas de proceso sensibles, constituye una disciplina de ingeniería de extrema precisión. Este artículo se adentra en el mundo especializado de los reguladores de presión de gas neón de pureza ultraalta (UHP), analizando sus requisitos de diseño, la ciencia de los materiales, sus características de rendimiento y el papel fundamental que desempeñan a la hora de garantizar el rendimiento, la eficiencia y la innovación en tecnologías de vanguardia.

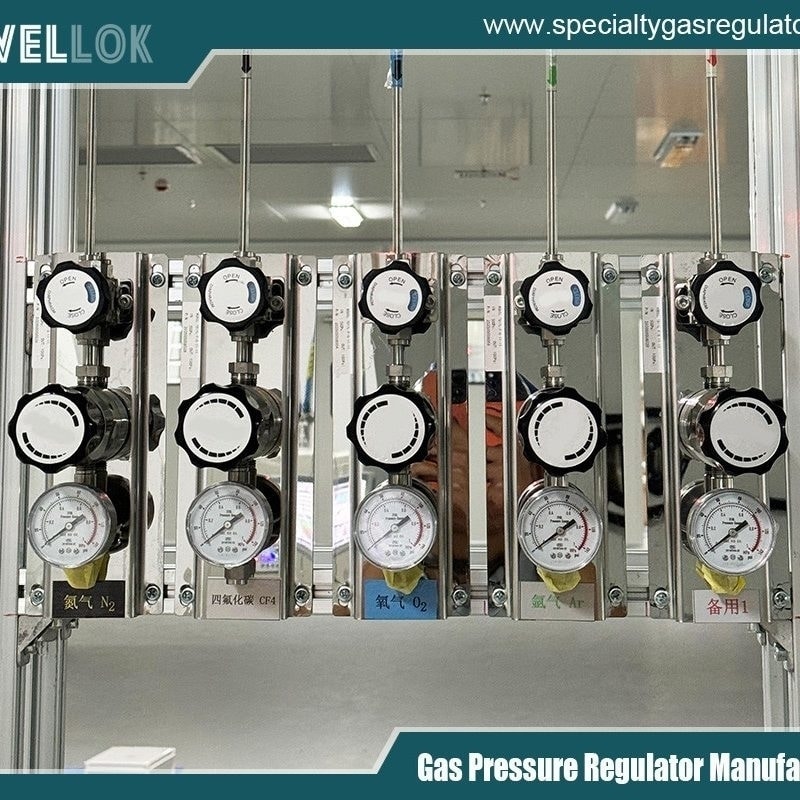

Regulador especial de acero inoxidable de alta pureza y dos etapas
La importancia del neón y el suministro preciso de gas
El neón, un gas noble, es mucho más que el elemento que se esconde tras los emblemáticos letreros rojos. En la industria de los semiconductores, es un componente insustituible de las mezclas de láser excímero utilizadas en la litografía de ultravioleta profundo (DUV) y, lo que es más importante, como medio de ganancia en los sistemas de plasma producido por láser (LPP) para la litografía EUV a 13,5 nm. El proceso EUV, que imprime estructuras de menos de 10 nm, consume neón en grandes cantidades tanto para la generación de plasma como para actuar como gas tampón. En aplicaciones láser, las mezclas de neón y helio son elementos básicos en diversos tipos de láseres, mientras que el neón puro se utiliza en indicadores especializados de alta tensión y en la investigación sobre el plasma.

El denominador común es la exigencia de una pureza ultraalta (UHP), definida habitualmente como un 99,999 % (grado 5,0) o superior, con límites estrictos para contaminantes críticos como la humedad (H₂O), el oxígeno (O₂), los hidrocarburos totales (THC) y las partículas. Las impurezas a niveles de partes por millón (ppm) o incluso de partes por mil millones (ppb) pueden provocar efectos catastróficos: en los láseres, reducen la eficiencia de emisión, desestabilizan la salida y dañan los componentes ópticos; en la fabricación de semiconductores, introducen defectos, reducen el rendimiento de las obleas y contaminan las cámaras de las fuentes EUV, valoradas en varios millones de dólares.

Un regulador de presión es el guardián de esta cadena de pureza. Su función —reducir una presión elevada y variable del cilindro (a menudo superior a 2000 psig) a una presión estable, baja y específica para el proceso— debe llevarse a cabo sin añadir contaminantes, introducir inestabilidad ni provocar un caudal desproporcionado. Un regulador industrial estándar es una fuente de desgasificación, generación de partículas y contaminación metalúrgica, por lo que resulta totalmente inadecuado para aplicaciones de ultra alta pureza (UHP). Por ello, el regulador de neón UHP es un componente a medida diseñado en torno a los principios de pureza, estabilidad y limpieza.

Filosofía de diseño y componentes clave de un regulador de presión de gas neón UHP
El diseño de un regulador UHP consiste en minimizar todas las fuentes potenciales de contaminación y maximizar la capacidad de caudal y la estabilidad.

2.1 Selección de materiales: la base de la pureza

Cuerpo y componentes internos: el acero inoxidable 316L, en particular una variante electropulida (EP) o fundida al vacío (p. ej., 316L VAR), es el estándar. El electropulido elimina las imperfecciones superficiales, creando una capa de óxido pasiva y lisa que minimiza la adsorción y facilita la limpieza. Para las aplicaciones más críticas, los componentes pueden fabricarse con aleaciones especiales como Monel o Inconel para garantizar una compatibilidad específica.
Tecnología de sellado: Los sellos elastoméricos (p. ej., Viton, EPDM) suelen estar prohibidos debido a la permeabilidad y la desgasificación. En su lugar, se emplean sellos de diafragma metálico. El propio regulador utiliza un diafragma metálico soldado (a menudo de acero inoxidable) para separar el gas de proceso de la cámara del resorte. Todas las conexiones al sistema de gas utilizan racores de sellado por contacto (p. ej., VCJ®, VCO®) con juntas metálicas (cobre blando o níquel), lo que garantiza un sellado hermético y sin holgura que puede establecerse y romperse repetidamente sin generar partículas.
Acabado de la superficie interna: Es esencial un pulido mecánico de alta calidad seguido de un electropulido. Esto da como resultado una superficie con un valor Ra (rugosidad media) bajo, a menudo < 15 micropulgadas, lo que reduce la superficie en la que pueden adherirse la humedad y las impurezas.
2.2 Configuración interna: diafragma frente a pistón

Reguladores de tipo diafragma: son los preferidos para la mayoría de las aplicaciones de neón de ultra alta presión (UHP). Un diafragma metálico flexible y soldado actúa como elemento sensor y junta de estanqueidad. Ofrecen una sensibilidad excelente, baja histéresis y, lo que es fundamental, un diseño «de circuito cerrado» en el que el muelle y el mecanismo de ajuste están aislados de la corriente de gas, lo que evita la contaminación.
Reguladores de tipo pistón: Aunque ofrecen una mayor capacidad de caudal para un tamaño determinado, la interfaz deslizante entre el pistón y el manguito es una fuente potencial de fricción, desgaste y generación de partículas. Para el neón UHP, son menos habituales a menos que estén diseñados específicamente con superficies endurecidas y ajustadas con precisión, y con filtración de partículas integrada.
2.3 Características especializadas para el servicio con neón

Alto coeficiente de caudal (Cv): El bajo peso molecular del neón (20,18 g/mol) implica que requiere un caudal volumétrico mayor que el de gases más pesados, como el argón, para un caudal másico equivalente. Los reguladores para neón deben diseñarse con orificios de gran tamaño y conductos internos optimizados para alcanzar el Cv necesario sin una caída de presión excesiva ni condiciones de flujo sónico.
Elementos getter no evaporables (NEG): Algunos reguladores avanzados incorporan materiales getter sinterizados en sus cavidades internas. Estos elementos adsorben activamente trazas de H₂, CO, CO₂ y N₂, purificando continuamente la corriente de gas a medida que pasa a través de ellos.
Disipadores de calor o cuerpos calefactados: En aplicaciones de alto caudal, la expansión adiabática del gas (efecto Joule-Thomson) puede provocar un enfriamiento significativo, lo que podría dar lugar a la formación de hielo (a partir de trazas de humedad) y a inestabilidad de la presión. Algunos reguladores integran disipadores de calor o calentadores de banda externos para mantener una temperatura constante del cuerpo.

Características de rendimiento y validación
La ficha técnica de un regulador de neón de ultra alta presión (UHP) describe sus capacidades.

Presión nominal de entrada: Normalmente 3000 o 6000 psig, compatible con cilindros de neón de alta presión estándar.
Rango de presión de salida: los modelos de control preciso pueden tener un rango de 0 a 100 psig, mientras que los modelos de alto caudal pueden alcanzar hasta 500 psig. La estabilidad de la presión de suministro es fundamental.
Mantenimiento de la pureza del gas: El regulador en sí debe estar certificado para añadir menos de 1 ppm de impurezas totales (H₂O, O₂, THC, CO, CO₂, N₂). Esto se valida mediante pruebas de fugas con espectrómetro de masas de helio (hasta < 4,0 × 10⁻¹⁰ atm cc/s de He) y rigurosos análisis de desgasificación según protocolos como el SEMI F-20.
Capacidad de caudal: Se expresa como un valor Cv o mediante curvas de caudal específicas para el neón. Debe ser suficiente para satisfacer la demanda máxima de la herramienta sin «caída» (una disminución de la presión de salida a medida que aumenta el caudal).
Limpieza: El recuento de partículas se mide según normas como la IEST-STD-CC1246D, que a menudo exige < 5 partículas > 0,1 µm por pie cúbico de volumen de gas que pasa. Los componentes se limpian en salas blancas de clase 100 mediante enjuagues con disolventes y se secan al vacío.

Consideraciones específicas de la aplicación
4.1 Fabricación de semiconductores – Litografía EUV:
Esta es la aplicación más exigente. Una fuente EUV consume neón a un ritmo de decenas de litros por minuto. El sistema de suministro de gas, incluidos los reguladores, debe proporcionar un caudal ultrastable y constante de pulso a pulso para mantener la estabilidad del plasma y proteger la costosa óptica del colector. Los paneles redundantes con doble regulador y conmutación automática son estándar para garantizar un suministro continuo durante los cambios de cilindro. Cualquier impureza puede depositarse sobre la óptica, reduciendo la reflectividad y mermando gravemente el rendimiento del escáner.

4.2 Aplicaciones láser:
En el caso de los láseres excímeros (ArF, KrF) y los láseres He-Ne, la consistencia de la mezcla de gases es fundamental. Un regulador UHP en el suministro de neón garantiza que el gas de referencia esté libre de contaminantes. En los láseres de CO₂ de alta potencia, el neón se utiliza a menudo como gas tampón; las impurezas pueden provocar arcos eléctricos y descargas inestables. La estabilidad del regulador influye directamente en la calidad del haz y en la consistencia de la potencia del láser.

4.3 Aplicaciones analíticas y de investigación:
En la espectrometría de masas u otros equipos analíticos que utilizan neón como gas portador o reactivo, la pureza es esencial para la estabilidad de la línea de base y la sensibilidad de detección. La investigación sobre plasmas a baja temperatura o la fusión nuclear (donde el neón puede utilizarse para el enfriamiento radiativo) también exige los más altos niveles de integridad del gas.

Integración, mejores prácticas y tendencias futuras
La implementación de un regulador de neón UHP no es meramente una cuestión de instalación. Requiere un enfoque holístico del sistema de suministro de gas:

Componentes aguas arriba/aguas abajo: Debe combinarse con válvulas de cilindro con clasificación UHP, filtros de partículas (a menudo de 0,003 µm) y colectores de válvulas PURGE-PROCESS-VENT.
Instalación adecuada: Son obligatorias técnicas como el «limado plano» de las juntas metálicas, la secuencia correcta de apriete y la comprobación de fugas con un detector de helio sensible.
Pasivación y acondicionamiento: Antes de su primer uso, el sistema suele pasivarse con un gas inerte y acondicionarse haciendo circular gas de proceso para saturar los sitios de adsorción.
Las tendencias futuras amplían aún más los límites:

Reguladores inteligentes integrados: incorporan sensores de presión y temperatura, caudalímetros y conectividad IoT para la monitorización en tiempo real, el mantenimiento predictivo y el registro de datos para el análisis del rendimiento.
Fabricación aditiva (AM): La impresión 3D de los cuerpos de los reguladores permite obtener geometrías internas monolíticas optimizadas que minimizan los tramos muertos, mejoran la dinámica del flujo y reducen las posibles zonas de contaminación imposibles de mecanizar de forma tradicional.
Getterización mejorada: desarrollo de materiales NEG más eficientes y selectivos, integrados directamente en las trayectorias del flujo de gas para una purificación in situ y en tiempo real.

Regulador especial de dos etapas de alta pureza de acero inoxidable
Conclusión
El regulador de presión de gas neón de ultra alta pureza es un paradigma de la ingeniería de precisión, un nexo crítico donde el almacenamiento a alta presión se une al mundo infinitesimalmente preciso de la fabricación a nanoescala y la ciencia fotónica. No se trata de una válvula común y corriente, sino de un dispositivo de seguridad cuidadosamente diseñado que garantiza que el gas neón —un recurso vital y costoso— se suministre con la pureza inmaculada y la estabilidad a toda prueba que exigen las tecnologías más avanzadas del planeta. A medida que los nodos de los semiconductores siguen reduciéndose y las aplicaciones láser se vuelven más sofisticadas, la evolución de estos reguladores —hacia una mayor inteligencia, integración y pureza inherente— seguirá siendo un motor silencioso pero esencial del progreso. En el ecosistema de la fabricación de alta tecnología, son una prueba de que controlar los fundamentos, hasta el último átomo de gas, es lo que en última instancia nos permite construir el futuro.
