Válvulas de diafragma electropulidas de 5 Ra para el control de fluidos gaseosos de pureza ultraalta

En el ámbito de los sistemas de control de fluidos gaseosos de pureza ultraalta (UHP), la precisión y la limpieza son fundamentales. Sectores como la fabricación de semiconductores, la industria farmacéutica, la biotecnología y la producción de gases especiales exigen componentes que minimicen los riesgos de contaminación y, al mismo tiempo, garanticen un rendimiento fiable. Entre estos componentes críticos, las válvulas de diafragma electropulidas de 5 Ra destacan como el estándar de referencia para la manipulación de gases y fluidos sensibles. La designación «5 Ra» hace referencia a una rugosidad superficial media (Ra) de 5 micropulgadas o menos, conseguida mediante el electropulido, un proceso que mejora la suavidad y la pureza de la superficie. Este artículo profundiza en los aspectos técnicos de estas válvulas, analizando su diseño, ventajas, aplicaciones y consideraciones de mantenimiento, y destaca por qué son indispensables en entornos UHP.

Las válvulas de diafragma funcionan utilizando un diafragma flexible para aislar el recorrido del fluido del mecanismo de accionamiento de la válvula. Este diseño evita el contacto directo entre el medio de proceso y los posibles contaminantes del cuerpo o el vástago de la válvula, lo que las hace ideales para sistemas UHP. Cuando se combinan con el electropulido para lograr un acabado de 5 Ra, estas válvulas ofrecen una limpieza sin igual, reduciendo la generación de partículas, la desgasificación y la adhesión microbiana. A medida que las industrias de todo el mundo avanzan hacia estándares de pureza cada vez más elevados —impulsadas por los avances en microelectrónica y bioprocesamiento—, ha aumentado considerablemente la adopción de este tipo de válvulas, lo que garantiza el cumplimiento de normativas estrictas como las de SEMI (Semiconductor Equipment and Materials International) y las directrices de la FDA.

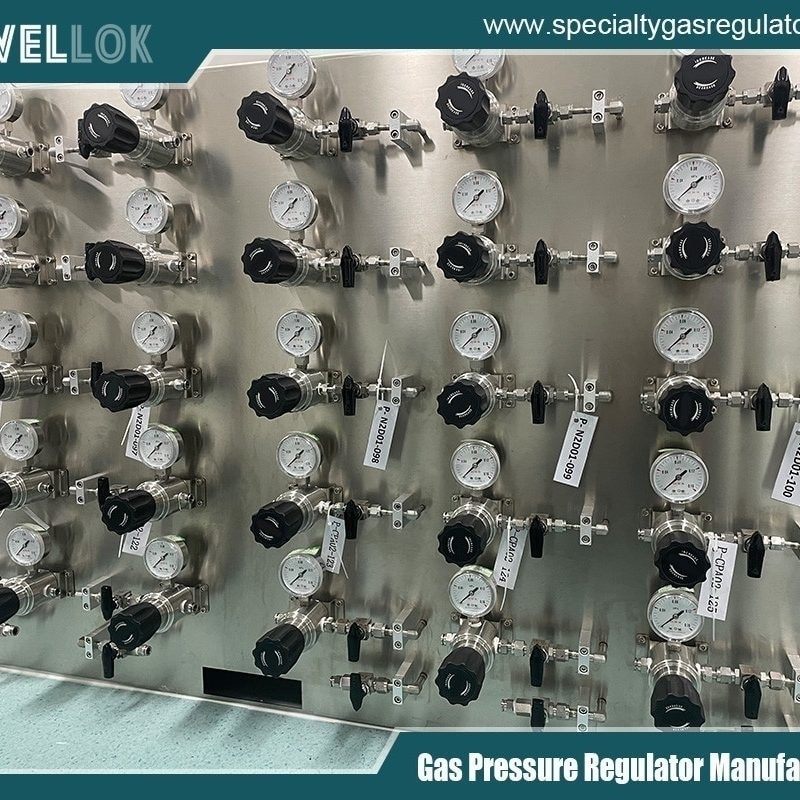

Fabricantes de reguladores de gases especiales de alta presión
Comprender el electropulido y la rugosidad superficial

El electropulido es un proceso electroquímico que elimina material de la superficie de un metal para producir un acabado liso y similar al de un espejo. A diferencia del pulido mecánico, que puede introducir arañazos o partículas incrustadas, el electropulido disuelve preferentemente las protuberancias de la superficie, lo que da como resultado una topografía nivelada. En el caso de las válvulas de diafragma, fabricadas normalmente en acero inoxidable 316L u otras aleaciones resistentes a la corrosión, este proceso no solo alisa la superficie, sino que también la pasiva, formando una capa de óxido rica en cromo que mejora la resistencia a la corrosión.

El valor Ra mide la rugosidad superficial como la media aritmética de las desviaciones absolutas del perfil respecto a la línea media. Un acabado de 5 Ra indica una superficie excepcionalmente lisa, a menudo especificada para aplicaciones de ultra alta pureza (UHP), en las que incluso las irregularidades microscópicas pueden atrapar contaminantes o favorecer el crecimiento bacteriano. En comparación, las superficies mecanizadas estándar pueden tener un valor Ra de 32 o superior, lo cual resulta inadecuado para sistemas en los que la pureza es fundamental. Para alcanzar un valor Ra de 5 mediante el electropulido, es necesario sumergir los componentes de la válvula en un baño electrolítico, aplicar corriente continua y controlar parámetros como la temperatura, la tensión y el tiempo de inmersión. El resultado es una superficie que no solo es más lisa, sino que también está libre de rebabas, picaduras e inclusiones, lo que reduce el riesgo de desprendimiento de partículas durante el funcionamiento.

En el control de fluidos gaseosos de ultra alta pureza (UHP), la rugosidad superficial afecta directamente a la integridad del sistema. Las superficies rugosas pueden albergar humedad, residuos orgánicos o partículas metálicas, lo que provoca contaminación en los procesos posteriores. Por ejemplo, en las fábricas de semiconductores, incluso niveles de impurezas del orden de partes por mil millones (ppb) pueden arruinar el rendimiento de las obleas. Las superficies electropulidas a 5 Ra minimizan estos riesgos al facilitar una limpieza más sencilla y una purga más rápida, garantizando que gases como el nitrógeno, el argón o las mezclas especiales permanezcan libres de contaminación.

Diseño y funcionalidad de las válvulas de diafragma

Las válvulas de diafragma constan de un cuerpo, una tapa, un diafragma y un actuador. El diafragma, fabricado a menudo con elastómeros como el EPDM o el PTFE, o con aleaciones metálicas en las variantes UHP, actúa como una barrera que se flexiona para abrir o cerrar la vía de flujo. En los modelos electropulidos a 5 Ra, todas las superficies en contacto con el fluido están tratadas para cumplir los criterios de suavidad. Esto incluye el asiento de la válvula, el reborde (la zona elevada contra la que se sella el diafragma) y los conductos internos.

El accionamiento puede ser manual, neumático o eléctrico, siendo las opciones neumáticas las más habituales en los sistemas automatizados de alta presión (UHP) por su fiabilidad y funcionamiento limpio. Los actuadores neumáticos utilizan aire limpio y seco para mover el diafragma, evitando así componentes eléctricos que podrían introducir interferencias electromagnéticas en entornos sensibles. El diseño de la válvula garantiza un volumen muerto nulo, lo que significa que no hay cavidades donde el fluido pueda estancarse, algo crucial para prevenir la contaminación cruzada en líneas multigás.

Las especificaciones técnicas clave de estas válvulas incluyen presiones nominales de hasta 150 psi o superiores, tolerancias de temperatura de -40 °C a 150 °C y tasas de fuga tan bajas como 1×10^-9 scc/seg de helio. Las configuraciones de los racores varían, como el sellado frontal (VCJ), la soldadura a tope de tubos o los racores sanitarios, lo que permite una integración perfecta en las tuberías existentes. Para el control de gases de pureza ultraalta, las válvulas suelen contar con diafragmas multigiro para una regulación precisa, a diferencia de las válvulas de bola de tipo «on-off», que podrían provocar picos de presión.

Ventajas en aplicaciones de pureza ultraalta

La principal ventaja de las válvulas de diafragma electropulidas a 5 Ra radica en su contribución a la pureza del sistema. El electropulido elimina los daños subsuperficiales derivados de la fabricación, suprimiendo los puntos donde podría iniciarse la corrosión. Esto es fundamental para la manipulación de gases corrosivos como el cloruro de hidrógeno o el silano, en los que la corrosión por picaduras podría provocar fugas o fallos. La superficie lisa también reduce la desgasificación —la liberación de gases o sustancias volátiles atrapadas—, lo cual es fundamental en sistemas de vacío o de baja presión.

La fiabilidad es otra ventaja clave. Los diafragmas de estas válvulas pueden soportar millones de ciclos sin fallos, gracias a materiales resistentes a la fatiga y a geometrías optimizadas. A diferencia de las válvulas de globo o de aguja, los diseños de diafragma no tienen piezas deslizantes ni giratorias en la trayectoria del fluido, lo que minimiza el desgaste y la generación de partículas. Esto se traduce en un mayor tiempo medio entre fallos (MTBF) y un menor tiempo de inactividad en entornos de producción.

Desde el punto de vista de la limpieza, estas válvulas admiten protocolos de limpieza rigurosos, como los que utilizan agua desionizada o purga con gas inerte. El acabado de 5 Ra permite una pasivación y esterilización eficaces, cumpliendo con las normas ISO 14644 para salas blancas. En aplicaciones farmacéuticas, evitan la acumulación de carga biológica, garantizando el cumplimiento de las buenas prácticas de fabricación actuales (cGMP).

La eficiencia energética es una ventaja que a menudo se pasa por alto. Las superficies internas lisas reducen la resistencia al flujo, lo que disminuye las caídas de presión y los requisitos de las bombas en los sistemas de suministro de fluidos. Esto puede suponer un ahorro significativo de costes en operaciones a gran escala, como los colectores de distribución de gas en las fábricas de semiconductores.

Aplicaciones en diversos sectores

La fabricación de semiconductores representa el mayor mercado para las válvulas de diafragma electropulidas con un acabado de 5 Ra. En los procesos de deposición química en fase de vapor (CVD) o de grabado, es esencial un control preciso de los gases precursores. Estas válvulas regulan los caudales en armarios de gases, cajas de distribución de válvulas (VMB) y purificadores en el punto de uso, manteniendo los niveles de pureza por debajo de 1 ppb para la humedad y el oxígeno.

En los sectores farmacéutico y biotecnológico, estas válvulas se utilizan en equipos de bioprocesamiento para la manipulación de gases y fluidos estériles. Por ejemplo, en fermentadores o sistemas de cromatografía, controlan los gases de aireación, como el oxígeno o el dióxido de carbono, evitando la contaminación que podría estropear los lotes. Sus superficies electropulidas son compatibles con los procedimientos de limpieza in situ (CIP) y esterilización in situ (SIP), lo que garantiza un funcionamiento higiénico.

Las industrias de gases especiales, incluidas las que producen mezclas de calibración para instrumentos analíticos, confían en estas válvulas para la mezcla y el suministro. En los sectores aeroespacial y de defensa, gestionan los gases propulsores en bancos de pruebas, donde la pureza afecta al rendimiento y a la seguridad.

Entre las aplicaciones emergentes se incluyen los sistemas de pilas de combustible de hidrógeno y la investigación de materiales avanzados, donde el hidrógeno de ultra alta pureza (UHP) o los gases nobles exigen un control impecable. A medida que las industrias adoptan los principios de la Industria 4.0, están ganando terreno las versiones inteligentes de estas válvulas con sensores integrados para la monitorización del caudal y el mantenimiento predictivo.

Comparación con tecnologías de válvulas alternativas

Si bien las válvulas de diafragma destacan en entornos de ultra alta pureza (UHP), alternativas como las válvulas con sellado de fuelle o las válvulas de bola tienen sus nichos de mercado. Las válvulas de fuelle ofrecen un aislamiento similar, pero pueden ser más voluminosas y caras, y presentan un riesgo potencial de fatiga en el fuelle. Las válvulas de bola, aunque rentables para uso general, introducen partículas debido al desgaste del asiento y no son adecuadas para UHP debido a sus mayores índices de fuga.

Las válvulas de aguja proporcionan un control preciso, pero exponen las roscas al fluido, lo que conlleva un riesgo de contaminación. En cuanto al acabado superficial, las válvulas pulidas mecánicamente pueden alcanzar un valor de 10-15 Ra, pero carecen de las ventajas de pasivación que ofrece el electropulido, lo que las hace más susceptibles a la corrosión.

En general, las válvulas de diafragma electropulidas a 5 Ra ofrecen un equilibrio entre coste, rendimiento y pureza, lo que las convierte en la opción preferible para la mayoría de las necesidades de control de fluidos gaseosos a ultra alta presión (UHP).

Instalación, mantenimiento y buenas prácticas

Una instalación adecuada es fundamental para un rendimiento óptimo. Las válvulas deben montarse en orientaciones que eviten el hundimiento del diafragma, normalmente con el actuador hacia arriba. Las tuberías deben estar limpias y libres de residuos, siendo preferible la soldadura orbital para las conexiones a fin de mantener la integridad.

El mantenimiento implica la sustitución periódica del diafragma, guiada por el recuento de ciclos o por inspecciones visuales. Los ensayos no destructivos, como la detección de fugas de helio, verifican la integridad del sellado. Los protocolos de limpieza incluyen el lavado con nitrógeno de alta pureza seguido de un secado al vacío para eliminar los residuos.

Entre las mejores prácticas se incluye la selección de válvulas con certificaciones trazables para los materiales y acabados, lo que garantiza la compatibilidad con las presiones y los fluidos del sistema. Es esencial formar al personal en el manejo para evitar arañazos en la superficie, ya que incluso los daños más leves pueden comprometer la pureza.

Fabricantes de reguladores de gases especiales de alta presión
Conclusión

Las válvulas de diafragma electropulidas de 5 Ra representan la cúspide de la ingeniería para el control de fluidos gaseosos de pureza ultraalta. Sus superficies lisas y pasivadas, combinadas con un robusto aislamiento por diafragma, ofrecen una pureza, fiabilidad y eficiencia inigualables. A medida que las industrias evolucionan hacia la precisión a escala nanométrica y los procesos estériles, estas válvulas seguirán desempeñando un papel fundamental, salvaguardando la calidad del producto y la seguridad operativa. Al invertir en componentes tan avanzados, las organizaciones pueden alcanzar un rendimiento superior al tiempo que cumplen con las rigurosas exigencias de la fabricación moderna.
