El papel de los reguladores de presión de acero inoxidable 316L en las operaciones del sector del petróleo y el gas

{{{sourceTextContent.subTitle}}}

El papel de los reguladores de presión de acero inoxidable 316L en las operaciones del sector del petróleo y el gas

{{{sourceTextContent.description}}}

El papel de los reguladores de presión de acero inoxidable 316L en las operaciones del sector del petróleo y el gas

En el exigente mundo de la extracción, el procesamiento y la distribución de petróleo y gas, mantener un control preciso sobre las presiones de los fluidos es fundamental para la eficiencia operativa, la seguridad y la durabilidad de los equipos. Los reguladores de presión son componentes esenciales en estos sistemas, ya que garantizan que los gases o líquidos a alta presión se reduzcan a niveles manejables para las aplicaciones posteriores. Entre los diversos materiales utilizados en la fabricación de estos dispositivos, el acero inoxidable 316L destaca por sus propiedades excepcionales, lo que lo convierte en la opción preferida para los entornos hostiles propios de la industria del petróleo y el gas.

Un regulador de presión es una válvula que corta automáticamente el flujo de un líquido o gas a una presión determinada, lo que permite un caudal constante independientemente de las fluctuaciones en la presión de entrada. En el contexto del petróleo y el gas, estos reguladores se utilizan en todo tipo de aplicaciones, desde gasoductos de gas natural hasta plataformas de perforación en alta mar, donde la exposición a sustancias corrosivas, temperaturas extremas y altas presiones es habitual. La expresión «regulador de presión de acero inoxidable 316L para petróleo y gas» engloba un subconjunto especializado de estos dispositivos, diseñados para soportar las exigencias de las aplicaciones petroquímicas al tiempo que ofrecen un rendimiento fiable.

Este artículo profundiza en los aspectos técnicos de los reguladores de presión de acero inoxidable 316L, analizando su composición material, principios de diseño, aplicaciones en el sector del petróleo y el gas, ventajas, requisitos de mantenimiento y tendencias futuras. Al comprender estos elementos, los ingenieros y operadores pueden apreciar mejor cómo estos reguladores contribuyen a unas operaciones más seguras y eficientes.

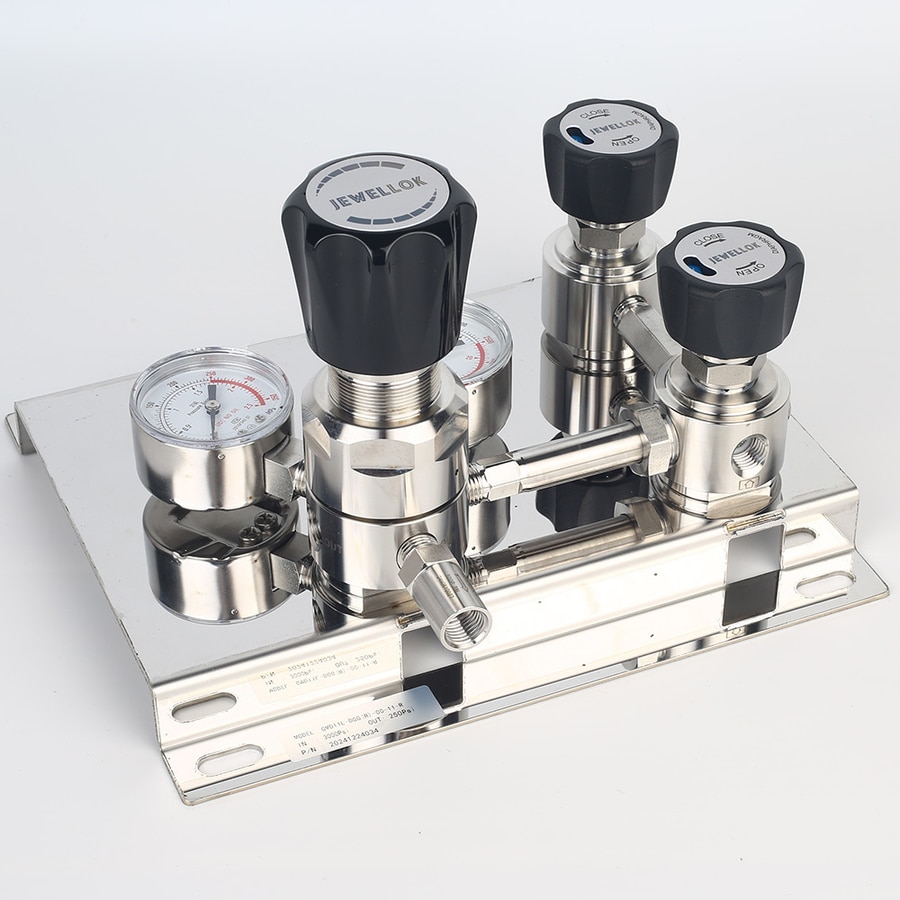

Fabricante de reguladores de gases especiales de alta pureza
Fabricante de reguladores de gases especiales de alta pureza
Propiedades del acero inoxidable 316L

El acero inoxidable 316L es un tipo de acero inoxidable austenítico, aleado principalmente con cromo (16-18 %), níquel (10-14 %) y molibdeno (2-3 %), con un bajo contenido en carbono (normalmente inferior al 0,03 %). La designación «L» indica la variante de bajo contenido en carbono, lo que mejora la soldabilidad y reduce el riesgo de precipitación de carburos durante la soldadura, minimizando así la corrosión intergranular.

Una de las principales razones por las que se prefiere el 316L en los reguladores de presión de petróleo y gas es su superior resistencia a la corrosión. La adición de molibdeno proporciona una excelente protección contra la corrosión por picaduras y la corrosión en hendiduras, que son habituales en entornos expuestos a cloruros, sulfuros y otras sustancias químicas agresivas presentes en el petróleo crudo, el gas natural y el agua de mar. Por ejemplo, en las plataformas marinas, los reguladores deben soportar la exposición al agua salada, y la resistencia del 316L a la fisuración por corrosión bajo tensión inducida por cloruros lo convierte en la opción ideal.

Desde el punto de vista mecánico, el 316L ofrece una resistencia a la tracción de aproximadamente 485 MPa y un límite elástico de 170 MPa, lo que le permite soportar aplicaciones de alta presión de hasta 6000 psi o más en algunos diseños. Mantiene su integridad en un amplio rango de temperaturas, desde niveles criogénicos (-196 °C) hasta temperaturas elevadas (hasta 870 °C), lo cual es crucial para los procesos de petróleo y gas que implican gas natural licuado (GNL) o refinería a alta temperatura.

Además, el 316L es no magnético en su estado recocido y presenta una buena ductilidad, lo que facilita la fabricación de componentes complejos de reguladores, como diafragmas, cuerpos y tapas. Sus propiedades higiénicas también lo hacen adecuado para aplicaciones que requieren una alta pureza, como en los sistemas de muestreo de gas o en aquellos casos en los que la contaminación podría comprometer la calidad del producto.

En comparación con otros materiales, como el acero al carbono o el latón, la mayor durabilidad del 316L reduce la necesidad de sustituciones frecuentes, lo que disminuye los costes a largo plazo en entornos corrosivos. El cumplimiento de este material con normas como la ASTM A276 y la NACE MR0175 garantiza que cumple los estrictos requisitos del sector del petróleo y el gas.

Diseño y funcionalidad de los reguladores de presión de acero inoxidable 316L

Los reguladores de presión fabricados en acero inoxidable 316L se presentan en diversas configuraciones, incluidos diseños de una y dos etapas, cada uno adaptado a necesidades operativas específicas.

Un regulador de una sola etapa reduce la presión de entrada a la presión de salida deseada en un solo paso. Suele constar de un cuerpo, un diafragma, un resorte y un asiento de válvula. El diafragma, a menudo fabricado en acero inoxidable 316L o en elastómeros reforzados, detecta la presión de salida y ajusta la apertura de la válvula en consecuencia. Para aplicaciones de petróleo y gas, estos reguladores admiten presiones de entrada de entre 10 y 4500 psi, proporcionando presiones de salida estables de tan solo 0-1,6 MPa. Características como los orificios de ventilación sin descarga o con descarga evitan la sobrepresurización, y las grandes capacidades de caudal (valores Cv de hasta 2) permiten gestionar corrientes de gas de gran volumen.

Los reguladores de doble etapa proporcionan una precisión aún mayor mediante el uso de dos etapas de reducción. La primera etapa reduce la alta presión de entrada a un nivel intermedio, mientras que la segunda etapa la ajusta con precisión a la presión final de salida. Este diseño minimiza los efectos de la presión de suministro, garantizando una salida constante incluso con condiciones de entrada variables. En las versiones de acero inoxidable 316L, estos reguladores se utilizan a menudo para gases de alta pureza, como el hidrógeno o el oxígeno, en plantas petroquímicas, donde las fluctuaciones podrían suponer un riesgo para la seguridad.

Los componentes clave incluyen:

– Cuerpo y tapa: mecanizados a partir de barra de acero inoxidable 316L para garantizar la máxima resistencia mecánica y a la corrosión.

– Diafragma: de tipo atado o convolucional, lo que garantiza un funcionamiento estanco.

– Asientos y juntas: materiales como Viton o PTFE para garantizar la compatibilidad con hidrocarburos.

– Manómetros: manómetros dobles para la monitorización de la entrada y la salida.

Los modelos avanzados incorporan características como la limpieza con hidrógeno para la manipulación de gases explosivos o el accionamiento neumático para el control remoto. Por ejemplo, en una configuración típica, un regulador con rosca NPT de 1/2″ podría gestionar caudales para la distribución de gas natural, con rangos ajustables de 10 a 300 psi.

Desde el punto de vista funcional, el regulador funciona según el principio del equilibrio de fuerzas. La fuerza del muelle se opone a la fuerza del diafragma generada por la presión de salida. Cuando la presión de salida desciende, el diafragma se desplaza para abrir la válvula, aumentando el caudal hasta que se restablece el equilibrio. Este mecanismo autorregulador garantiza la estabilidad, con una caída de presión bajo carga (droop) que suele ser inferior al 5 % en las unidades de alta calidad de acero inoxidable 316L.

En el sector del petróleo y el gas, estos reguladores suelen integrarse con colectores o cilindros de muestreo, lo que garantiza una reducción segura de la presión para su análisis o transporte.

Aplicaciones en la industria del petróleo y el gas

Los reguladores de presión de acero inoxidable 316L se utilizan ampliamente en toda la cadena de valor del petróleo y el gas, desde la exploración (upstream) hasta el refinado (downstream).

En operaciones de exploración, como las plataformas de perforación en alta mar, estos reguladores controlan la presión de los fluidos de perforación, los sistemas hidráulicos y los preventores de reventones. Su resistencia a la corrosión es vital en entornos submarinos, donde la exposición al agua de mar y al sulfuro de hidrógeno (H₂S) procedente de pozos de gas ácido podría degradar materiales de menor calidad. Por ejemplo, en el control de presión en la boca del pozo, un regulador de 316L podría reducir una presión de entrada de 5000 psi a 500 psi para la instrumentación.

Las aplicaciones de transporte e almacenamiento incluyen el transporte por gasoductos y el almacenamiento. Los reguladores de gas natural garantizan presiones de suministro seguras para las estaciones de compresión o las terminales de GNL. En el almacenamiento criogénico, la tenacidad a bajas temperaturas del 316L evita la fragilidad, lo que mantiene la fiabilidad durante los procesos de licuefacción del gas.

En la fase de transformación, en refinerías y plantas petroquímicas, estos dispositivos regulan las presiones para las unidades de craqueo catalítico, hidrotratamiento y separación de gases. Manejan medios corrosivos como el cloro o el amoníaco, donde el contenido de molibdeno del 316L evita la corrosión por picaduras. Los modelos de alto caudal permiten operaciones a gran escala, como el suministro de gas combustible a turbinas.

Entre los usos especializados se incluyen los sistemas de muestreo de gas, en los que cilindros de 316L de doble extremo, combinados con reguladores, recogen muestras de hidrocarburos de conformidad con la normativa TPED. En la recuperación mejorada de petróleo (EOR), los reguladores controlan las presiones de inyección de CO₂, optimizando el rendimiento de los yacimientos.

En general, estos reguladores mejoran la seguridad al evitar el exceso de presión, que podría provocar fugas o explosiones en entornos inflamables.

Ventajas del acero inoxidable 316L en los reguladores de presión

La elección del acero inoxidable 316L ofrece varias ventajas técnicas y económicas frente a alternativas como el acero inoxidable 304 o el aluminio.

En primer lugar, su resistencia a la corrosión prolonga la vida útil en medios agresivos, reduciendo el tiempo de inactividad y los costes de mantenimiento. En aplicaciones con alto contenido de H₂S, el 316L cumple las normas NACE, evitando el agrietamiento por tensión y sulfuro.

Desde el punto de vista mecánico, la resistencia del material permite soportar presiones elevadas, y algunos reguladores admiten presiones de entrada de hasta 6000 psi. Esta capacidad es esencial para la extracción de petróleo en aguas profundas o la inyección de gas a alta presión.

Sus superficies higiénicas y fáciles de limpiar hacen que el 316L sea adecuado para aplicaciones de alta pureza, minimizando los riesgos de contaminación en la cromatografía de gases o en los sistemas de oxígeno médico relacionados con el sector del petróleo y el gas.

En comparación con el latón, el 316L evita la deszincificación en entornos ricos en cloruro y, a diferencia del acero al carbono, no requiere recubrimientos protectores que puedan fallar con el tiempo.

Desde el punto de vista económico, aunque los costes iniciales son más elevados, el coste total de propiedad es menor debido a su durabilidad. En atmósferas explosivas, la naturaleza no chispeante del 316L mejora el cumplimiento de las normas de seguridad según las directivas ATEX.

Consideraciones de mantenimiento y seguridad

Un mantenimiento adecuado garantiza la longevidad y la fiabilidad de los reguladores de presión de acero inoxidable 316L.

Las inspecciones rutinarias consisten en comprobar si hay fugas, la integridad del diafragma y la precisión del manómetro. En entornos de petróleo y gas, se recomienda realizar pruebas de presión anuales según las normas ASME. La limpieza con disolventes compatibles elimina los residuos de hidrocarburos, mientras que evitar los métodos abrasivos preserva la capa de óxido pasiva.

Los protocolos de seguridad incluyen la instalación de los reguladores en zonas bien ventiladas, el uso de carcasas a prueba de explosiones y la incorporación de válvulas de alivio. Los operadores deben vigilar si hay signos de corrosión, aunque la resistencia del 316L la minimiza.

En caso de fallo, síntomas como una presión irregular o fugas indican el desgaste del diafragma, lo que requiere su sustitución por piezas originales del fabricante (OEM).

La formación del personal sobre la instalación adecuada —como garantizar la orientación correcta y el par de apriete adecuado— evita problemas comunes como el aflojamiento provocado por las vibraciones.

Fabricantes de reguladores de gases especiales de alta pureza
Fabricantes de reguladores de gases especiales de alta pureza
Conclusión

Los reguladores de presión de acero inoxidable 316L para el sector del petróleo y el gas representan la vanguardia de la ingeniería para entornos corrosivos y de alta presión. Su diseño robusto, la excelencia de sus materiales y la versatilidad de sus aplicaciones los convierten en indispensables en las operaciones modernas del sector del petróleo y el gas. A medida que el sector evoluciona hacia la sostenibilidad y la integración digital, estos reguladores seguirán desempeñando un papel clave, incorporando potencialmente sensores inteligentes para la monitorización en tiempo real. Al dar prioridad a esta tecnología, los operadores pueden lograr una mayor eficiencia, seguridad y cumplimiento de la normativa medioambiental.

Para obtener más información sobre los reguladores de presión de acero inoxidable 316L para el sector del petróleo y el gas, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/petroleum-petrochemical/.
