Precisión y seguridad de las válvulas reguladoras de presión para gases especiales: el nexo fundamental entre la precisión y la protección

{{{sourceTextContent.subTitle}}}

Precisión y seguridad de las válvulas reguladoras de presión para gases especiales: el nexo fundamental entre la precisión y la protección

{{{sourceTextContent.description}}}

En los complejos ecosistemas de la fabricación avanzada, la investigación de vanguardia y las terapias médicas que salvan vidas, el margen de error suele medirse en partes por millón. En el corazón de estos delicados procesos se encuentra una clase de materiales fundamentales: los gases especiales. No se trata de productos básicos, sino de gases de alta pureza, a menudo peligrosos y siempre costosos, como los agentes de grabado para semiconductores (cloro, hexafluoruro de tungsteno), las mezclas de calibración, el silano para células solares, los gases portadores de pureza ultraalta y el helio o el dióxido de carbono de grado médico. Su uso eficaz depende de un único componente, a menudo subestimado: la válvula reguladora de presión de gases especiales. Este dispositivo es el guardián, encargado de cumplir un doble mandato innegociable: precisión inquebrantable en el suministro y seguridad absoluta en la contención. La interacción entre estas dos exigencias define el diseño, la selección y el funcionamiento de estos instrumentos vitales.

Las exigencias únicas de los gases especiales

Para comprender el papel del regulador, primero hay que apreciar la naturaleza de los gases especiales. Estos plantean retos que van mucho más allá de los de los gases industriales o combustibles:

Pureza extrema: la contaminación es el enemigo. Una sola entrada de humedad, oxígeno o partículas procedentes de las superficies internas del regulador puede arruinar un lote de obleas semiconductoras valorado en varios millones de dólares o invalidar datos analíticos críticos.
Alto potencial de peligro: Muchos son tóxicos (arsina, fosfina), pirofóricos (el silano se inflama al entrar en contacto con el aire), corrosivos (cloruro de hidrógeno) o asfixiantes. Cualquier fuga es inaceptable.
Propiedades físicas: Algunos se encuentran en estado líquido bajo presión (como el GLP, pero con mayor pureza), otros son supercríticos. El regulador debe gestionar los cambios de fase y las caídas rápidas de presión sin congelarse ni presentar un comportamiento errático.
Coste: Una botella de determinados gases de grado electrónico puede costar decenas de miles de dólares. El uso ineficiente o el desperdicio provocado por el regulador supone una pérdida económica significativa.
En este contexto, el regulador no es solo una herramienta de reducción de presión, sino que forma parte integral de la ecuación de pureza, seguridad y rentabilidad del sistema de suministro de gas.

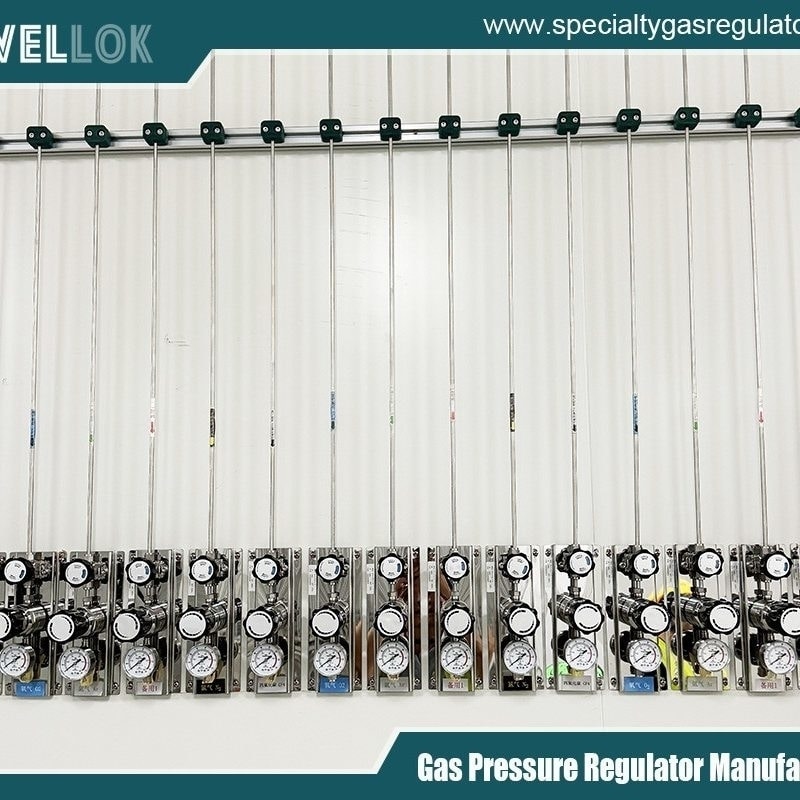

regulador de contrapresión frente a regulador reductor de presión
regulador de contrapresión frente a regulador reductor de presión

La anatomía de la precisión: ingeniería para un control preciso

La precisión en una válvula reguladora de presión de gases especiales se refiere a su capacidad para suministrar una presión de salida estable y repetible (o caudal, en el caso de un controlador de caudal másico) con una desviación mínima respecto al punto de consigna. Varios factores clave de diseño y rendimiento contribuyen a ello:

Estabilidad (efecto de la presión de alimentación): Mide en qué medida varía la presión de salida a medida que la presión de entrada desciende al pasar de un cilindro lleno a uno vacío. Un regulador de alta precisión presenta una «caída» mínima. Esto se consigue mediante diseños avanzados:
* Diseños con carga de cúpula o accionados por pistón: utilizan una presión de gas controlada e independiente (la «cúpula») que actúa sobre un pistón o un diafragma de gran tamaño, proporcionando una fuerza contraria independiente de las variaciones del muelle que se dan en los reguladores estándar. Esto da como resultado una estabilidad excepcional, a menudo con un efecto de la presión de suministro inferior a 0,01 psi por cada variación de 100 psi.
* Integración de dos etapas: para lograr la máxima estabilidad, se combinan dos reguladores en una misma carcasa. La primera etapa proporciona una presión intermedia constante, aislando a la segunda etapa de precisión de la caída de presión del cilindro.

Sensibilidad (presión de bloqueo y de apertura): Un regulador sensible se abrirá con precisión para satisfacer la demanda y se sellará herméticamente cuando se detenga el caudal aguas abajo. Una sensibilidad deficiente provoca «fluencia» —un aumento lento de la presión de salida tras el cierre de la válvula aguas abajo—, lo cual es peligroso y supone un desperdicio. Las juntas de elastómero o metal blando (p. ej., Kel-F®) mecanizadas con precisión, combinadas con diafragmas grandes y sensibles, garantizan un bloqueo nítido.

Histeresis: es la diferencia en la presión de salida cuando se aproxima al punto de consigna desde una presión más alta frente a una más baja. Se debe a la fricción interna. Los reguladores de alta precisión minimizan la histéresis mediante guías de vástago pulidas, diafragmas rodantes y pistones sin fricción, lo que garantiza que el punto de consigna sea siempre repetible con precisión.

Coeficiente de caudal (Cv) y consistencia: El regulador debe proporcionar el caudal requerido sin una caída de presión significativa. Y lo que es más importante, la presión de salida debe mantenerse constante en un amplio rango de caudales (buena «característica de caudal»). Esto es fundamental para procesos con demanda variable.

La fortaleza de la seguridad: ingeniería para una integridad absoluta

La seguridad no es negociable. Un regulador en una línea de gas tóxico es un dispositivo de contención primario. Sus características de seguridad son multifacéticas:

Compatibilidad de materiales y acabado superficial:
* Metalurgia: Los cuerpos de los reguladores suelen ser de acero inoxidable 316L (bajo en carbono para evitar la «sensibilización» y la corrosión), Hastelloy C-276 o Monel para gases extremadamente agresivos como el fluoruro de hidrógeno.
* Acabado interno: Las superficies se electropulienen hasta obtener un acabado espejo (p. ej., 10 Ra micropulgadas o mejor). Esto minimiza la superficie en la que pueden adsorberse los contaminantes y facilita una purga eficaz.
* Materiales de las juntas: Los materiales de los diafragmas y los asientos se seleccionan cuidadosamente por su compatibilidad con los gases y su baja permeabilidad. Las opciones incluyen acero inoxidable, PTFE (Teflon®), Kalrez®, Viton® y EPDM. Una combinación inadecuada puede provocar hinchamiento, degradación y fallos catastróficos.

Contención e integridad frente a fugas:
* Diafragma frente a pistón: Para gases ultrapuros o peligrosos, se prefieren los reguladores de tipo diafragma. El diafragma actúa como un sello estático y hermético, separando completamente el gas de proceso de la cámara del resorte y del entorno ambiente. Cualquier fuga del diafragma sería externa y detectable. Los diseños de pistón cuentan con sellos dinámicos que, en teoría, podrían presentar fugas internas.
* Sellos de diafragma soldados: El diseño de mayor integridad consiste en soldar el diafragma al cuerpo del regulador, eliminando cualquier junta o conexión roscada que pudiera constituir una vía de fuga.
* Rendimiento en cuanto a tasa de fuga: Los reguladores especializados se fabrican y se someten a pruebas para alcanzar tasas de fuga de helio inferiores a 1 × 10⁻⁹ atm cc/s, lo que garantiza una contención casi absoluta.

Medidas de seguridad para la gestión de la presión:
* Válvulas de alivio internas: Una característica fundamental en el lado de salida. Si el asiento secundario falla y la alta presión se filtra hacia la cámara de baja presión, esta válvula de alivio se abre a una presión segura y predeterminada para proteger los equipos situados aguas abajo.
* Discos de ruptura: Un dispositivo de seguridad sin cierre automático en el lado de entrada que se rompe a una presión superior a la presión nominal máxima de entrada del regulador, pero inferior a la presión de rotura de la botella, lo que proporciona una última línea de defensa contra una sobrepresurización catastrófica.

Configuraciones de purga y ventilación: Los reguladores especializados suelen contar con múltiples puertos (normalmente racores NPT o VCJ de 1/4″ o 1/8″) para la purga del sistema. Esto permite al usuario evacuar y rellenar el regulador y las líneas aguas abajo con un gas inerte para eliminar los contaminantes atmosféricos antes de introducir el gas de proceso, ya sea costoso o reactivo.

El ecosistema de los reguladores: adaptar el dispositivo al gas

No todos los gases especiales son iguales, y los reguladores se adaptan en consecuencia:

Gases inertes de pureza ultraalta (UHP) (p. ej., nitrógeno al 99,999 %, argón): Los reguladores se centran en la pureza en el punto de uso. Utilizan juntas totalmente metálicas (diafragmas metálicos, racores de sellado frontal como el VCJ, volumen interno mínimo y pulido interno exhaustivo). Las cámaras de resorte pueden estar ventiladas para evitar la entrada de aire atmosférico.
Gases corrosivos (p. ej., HCl, HBr, WF₆): Los reguladores son totalmente metálicos, con sellado por diafragma y completamente electropulidos. A menudo están equipados con cuerpos calefactados para evitar la condensación y la consiguiente corrosión en fase líquida. Materiales como el Hastelloy son los habituales.
Gases tóxicos y pirofóricos (p. ej., AsH₃, SiH₄): La principal preocupación es la estanqueidad. Son habituales los diseños de diafragma soldado de doble pared. Se utilizan dentro de armarios de gases especializados con extracción continua y monitorización de gases tóxicos. Los propios reguladores pueden tener racores soldados y carecer de ajustes externos.
Aplicaciones de alta presión/alto caudal (p. ej., gases para CVD): El diseño hace hincapié en una construcción robusta y en la estabilidad ante caudales elevados. Pueden utilizarse diseños de pistón con valores Cv elevados, pero prestando especial atención a la compatibilidad de las juntas y a los mecanismos de seguridad prioritarios.

Selección, instalación y funcionamiento: un protocolo para la precisión y la seguridad

La elección y el uso del regulador adecuado es un proceso sistemático:

Criterios de selección:
Tipo de gas: el factor más importante a la hora de determinar los materiales y el diseño.
Requisitos de pureza: Determina la necesidad de características de ultra alta pureza (UHP), como el electropulido y las juntas metálicas.
Rangos de presión: Presión de entrada (cilindro) y presión de salida requerida.
Requisitos de caudal: Valor Cv necesario.
Certificaciones: Cumplimiento de las normas pertinentes (SEMI, CGA, etc.).
Buenas prácticas de instalación:
Limpieza: Instalar en un entorno limpio utilizando guantes adecuados. Utilizar únicamente herramientas limpias y específicas para este fin.
Tecnología de racores: Utilizar los racores de alta integridad adecuados (VCJ, Ultra-Seal™). No utilizar nunca cinta de teflón en roscas cónicas; utilizar sellador de roscas compatible con el gas.
Purgado: Siga un procedimiento de purgado estricto (evacuación-lavado-evacuación-llenado) para preparar el sistema.
Comprobación de fugas: Utilice un detector de fugas calibrado (para gases inertes/trazadores) o una solución de burbujas (para gases no peligrosos) en todas las conexiones antes de introducir gas peligroso.
Vigilancia operativa:
Abra siempre las válvulas de las botellas lentamente.
Ajuste la presión con la válvula de salida cerrada para comprobar si hay fugas por fluencia.
Supervise el funcionamiento para detectar cualquier signo de inestabilidad, lo que puede indicar contaminación interna o desgaste de las juntas.
Cumpla un estricto programa de recertificación y mantenimiento según lo especificado por el fabricante o los protocolos de seguridad internos.

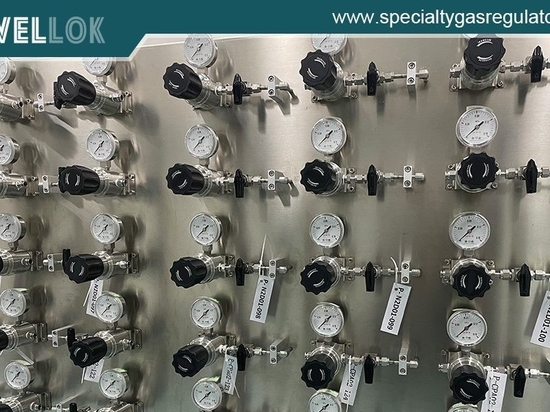

regulador de contrapresión frente a regulador reductor de presión
regulador de contrapresión frente a regulador reductor de presión

Conclusión

La válvula reguladora de presión para gases especiales se sitúa en la encrucijada crítica donde la ingeniería de precisión se une a la rigurosa ciencia de la seguridad. Es mucho más que una simple válvula mecánica; es un instrumento meticulosamente fabricado cuya filosofía de diseño viene determinada por las propiedades moleculares del gas que controla. Su precisión garantiza la repetibilidad de los procesos, el rendimiento del producto y la validez de los datos —pilares del progreso tecnológico y científico—. Su diseño de seguridad constituye una barrera inexpugnable que protege al personal, las instalaciones y el medio ambiente frente a riesgos potencialmente devastadores.

En sectores en los que una sola fuga no detectada o una impureza mínima pueden desencadenar una catástrofe financiera o una tragedia humana, la inversión en un regulador de gases especiales correctamente especificado, debidamente instalado y meticulosamente mantenido no es un coste de equipamiento, sino una inversión en la integridad fundamental. A medida que la tecnología avanza hacia geometrías cada vez más pequeñas en los chips, análisis más precisos en los laboratorios y terapias novedosas basadas en gases en medicina, las exigencias a estos humildes guardianes no harán más que intensificarse, reforzando su estatus como uno de los puntos de control más vitales de toda la cadena de la innovación moderna.

Para obtener más información sobre la precisión y la seguridad de las válvulas reguladoras de presión de gases especiales —el nexo crítico entre precisión y protección—, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/about/.
