Regulador de presión para cilindros de hidrógeno a alta presión: una visión general técnica
{{{sourceTextContent.subTitle}}}
Regulador de presión para cilindros de hidrógeno a alta presión: una visión general técnica
{{{sourceTextContent.description}}}
En el ámbito de la manipulación y distribución de gases, el regulador de presión para cilindros de hidrógeno a alta presión constituye un componente fundamental, ya que garantiza un suministro seguro y eficiente de hidrógeno desde los cilindros de almacenamiento hasta las aplicaciones finales. El hidrógeno, conocido por su elevada densidad energética y su papel en la transición hacia las energías limpias, se almacena habitualmente en cilindros a presiones que oscilan entre los 200 y los 700 bar (aproximadamente entre 2.900 y 10.000 psi). Estas presiones extremas requieren reguladores especializados para reducir la presión del gas a niveles manejables, a menudo por debajo de los 10 bar, al tiempo que se mantiene la consistencia del caudal y la pureza. Este artículo profundiza en los aspectos técnicos de estos reguladores, analizando su diseño, funcionamiento, tipos, materiales, aplicaciones, características de seguridad y consideraciones de mantenimiento.
No se puede subestimar la importancia de los reguladores de hidrógeno a alta presión. La inflamabilidad del hidrógeno, su baja energía de ignición y su potencial para provocar la fragilización de los metales exigen un control preciso para evitar fugas, explosiones o fallos del sistema. A medida que las industrias se orientan hacia las pilas de combustible de hidrógeno, la propulsión de vehículos y los procesos industriales, comprender estos dispositivos se vuelve esencial tanto para ingenieros como para técnicos e investigadores.

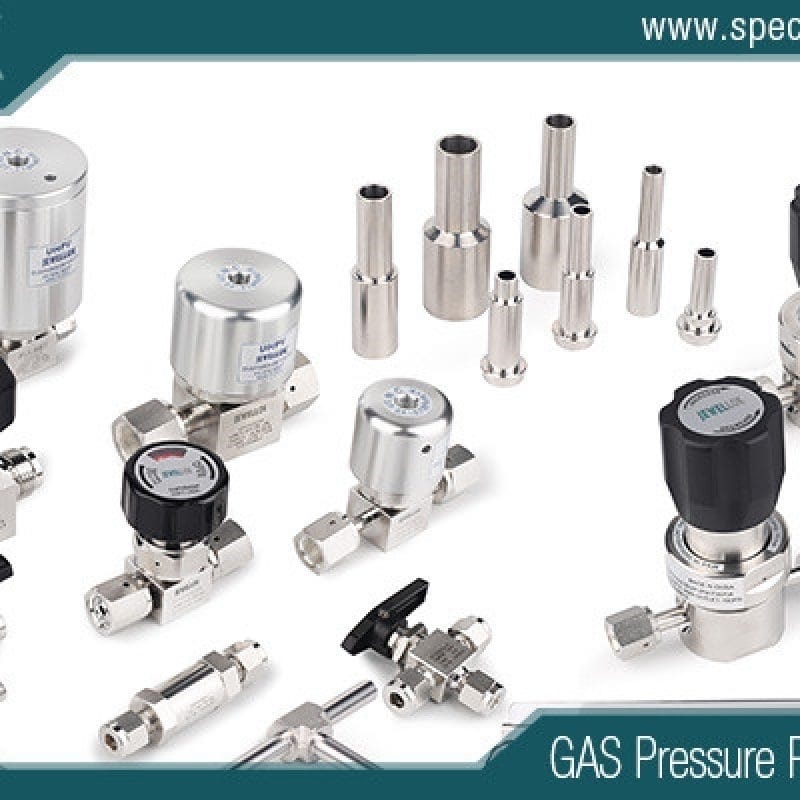

Válvulas para cilindros de gas de pureza ultraalta
Válvulas para cilindros de gas de pureza ultraalta
Principios de funcionamiento
En esencia, un regulador de presión para cilindros de hidrógeno a alta presión funciona como una válvula reductora de presión. Funciona según el principio del equilibrio de fuerzas entre la presión de entrada, la presión de salida y un mecanismo de referencia, normalmente un resorte o un diafragma. Cuando el hidrógeno entra desde la botella a alta presión, empuja contra un pistón o un diafragma. Este movimiento abre o cierra un asiento de válvula, modulando el caudal para alcanzar la presión de salida deseada.
En un regulador básico de una sola etapa, la reducción se produce en un solo paso. La presión de entrada actúa directamente sobre el elemento sensor y, a medida que se va vaciando la botella, la presión de salida puede fluctuar ligeramente debido a la disminución de la fuerza de entrada. Para un control más preciso, los reguladores de dos etapas emplean dos etapas de reducción secuenciales. La primera etapa reduce la alta presión del cilindro a un nivel intermedio (por ejemplo, 100-200 bar), y la segunda etapa la reduce aún más hasta alcanzar la presión de salida final. Este diseño minimiza las variaciones, garantizando una presión de suministro estable incluso cuando la presión de la fuente desciende desde el estado de lleno hasta el de casi vacío.
La dinámica del flujo desempeña un papel clave. Los reguladores se clasifican según su presión máxima de entrada (a menudo de hasta 3.000 psi o más en los modelos específicos para hidrógeno) y su capacidad de caudal, medida en pies cúbicos estándar por hora (SCFH) o litros por minuto. El bajo peso molecular del hidrógeno da lugar a velocidades más elevadas en comparación con gases más pesados, lo que requiere reguladores con orificios más grandes o trayectorias de flujo especializadas para evitar turbulencias y caídas de presión.
Tipos de reguladores
Los reguladores de hidrógeno de alta presión se presentan en diversas configuraciones adaptadas a necesidades específicas.
1. Reguladores de una sola etapa: Son más sencillos y compactos, ideales para aplicaciones en las que la estabilidad de la presión no es crítica, como montajes de laboratorio o usos de corta duración. Se conectan directamente a la botella mediante racores estándar como el CGA 350 para hidrógeno. Sin embargo, pueden presentar un efecto de «caída», en el que la presión de salida disminuye ante altas demandas de caudal.
2. Reguladores de dos etapas: Preferidos para aplicaciones de precisión, mantienen una salida constante independientemente de las variaciones en la entrada. Por ejemplo, en sistemas de pilas de combustible, una unidad de dos etapas puede suministrar hidrógeno a una presión constante de entre 1 y 5 bar desde una botella de 350 bar. Los modelos suelen incluir cuerpos de latón cromado o acero inoxidable para mayor resistencia a la corrosión.
3. Reguladores de pureza ultraalta: Diseñados para la fabricación de semiconductores o para instrumentos analíticos, cuentan con superficies electropulidas y volúmenes muertos mínimos para evitar la contaminación. Soportan presiones de hasta 3.000 psi, al tiempo que garantizan que la pureza del hidrógeno supere el 99,999 %.
4. Reguladores con colector integrado: utilizados en aplicaciones de alto caudal, como las estaciones de repostaje de vehículos, combinan múltiples etapas con válvulas de alivio y filtros en una sola unidad. Están surgiendo variantes ligeras, con un peso inferior a 1 kg, destinadas a drones con pilas de combustible portátiles o sistemas de energía de reserva.
La selección depende de factores como la presión máxima de funcionamiento, el caudal y las condiciones ambientales. Por ejemplo, las aplicaciones de hidrógeno criogénico pueden requerir reguladores con componentes aislados para soportar bajas temperaturas.
Consideraciones sobre materiales y diseño
El hidrógeno plantea retos únicos debido a su difusividad y a su potencial para provocar la fragilización por hidrógeno, un fenómeno en el que el hidrógeno atómico penetra en las redes cristalinas de los metales, lo que provoca fragilidad y agrietamiento. Para mitigar esto, los reguladores utilizan materiales como el acero inoxidable 316L, aleaciones de aluminio o titanio para las piezas en contacto con el fluido. Las juntas y los diafragmas suelen estar fabricados con PTFE, Viton o Kalrez para resistir la permeación y el ataque químico.
Los diseños incorporan discos de ruptura o válvulas de alivio de presión (PRV) para descargar el exceso de presión, cumpliendo con normas como la CGA S-1.1. Estos dispositivos de alivio de presión (PRD) se activan a umbrales preestablecidos, evitando la rotura del cilindro. Además, los reguladores pueden incluir filtros de partículas para retener los contaminantes del cilindro, garantizando el suministro de gas limpio.
La gestión térmica es fundamental; una despresurización rápida puede provocar el enfriamiento de Joule-Thomson, lo que podría congelar los componentes. Los modelos avanzados cuentan con elementos calefactores o carcasas aisladas. Las características ergonómicas, como los mandos de fácil agarre para el ajuste de la presión, mejoran la facilidad de uso en operaciones sobre el terreno.
Aplicaciones
La versatilidad de los reguladores de hidrógeno a alta presión abarca múltiples sectores.
En los vehículos de pila de combustible (FCV), los reguladores reducen la presión de los depósitos (de hasta 700 bar) para suministrar a las pilas a una presión de 1-2 bar. Las unidades integradas combinan la regulación con válvulas solenoides para un caudal bajo demanda, lo que optimiza la eficiencia y la seguridad.
Los procesos industriales, como el almacenamiento en hidruros metálicos o la síntesis química, dependen de estos dispositivos para una dosificación precisa. En soldadura y corte, los reguladores de hidrógeno suministran mezclas de gases a presiones controladas para sopletes de oxígeno-hidrógeno.
El almacenamiento de energía renovable emplea reguladores en sistemas de electrólisis, donde el hidrógeno producido se comprime en cilindros y posteriormente se regula para la generación de energía.
Las aplicaciones aeroespaciales y de defensa utilizan reguladores ligeros y de alta fiabilidad para los sistemas de propulsión de cohetes o vehículos aéreos no tripulados (UAV), donde el ahorro de peso es fundamental.
Entre los usos emergentes se incluye la infraestructura de repostaje de hidrógeno, donde los reguladores gestionan presiones ultraaltas durante las operaciones de llenado rápido, cumpliendo con los protocolos SAE J2601.
Características de seguridad y normas
La seguridad es primordial en la manipulación del hidrógeno. Los reguladores incorporan mecanismos a prueba de fallos, como válvulas de cierre automático que se activan si la presión aguas abajo supera los límites. La protección contra sobrepresión mediante válvulas de alivio de presión (PRV) o discos de ruptura garantiza el cumplimiento de las normas ASME e ISO.
La detección de fugas se ve facilitada por juntas estancas y manómetros opcionales. Los usuarios deben seguir los protocolos de conexión de los cilindros, evitando el enroscado cruzado que podría provocar fugas. Se recomienda realizar pruebas periódicas para detectar la fragilización y comprobar la integridad de las juntas.
Las normas internacionales, entre ellas la UN ECE R134 para vehículos y la NFPA 2 para sistemas de hidrógeno, dictan el diseño y los ensayos. Los reguladores se someten a ensayos de rotura a una presión de entre 4 y 5 veces la presión nominal y a ensayos cíclicos para comprobar su durabilidad.
Mantenimiento y buenas prácticas
Un mantenimiento adecuado prolonga la vida útil del regulador y garantiza la seguridad. Antes de cada uso deben realizarse inspecciones visuales para detectar corrosión o daños. El mantenimiento anual implica el desmontaje, la limpieza y la sustitución de las juntas.
El almacenamiento en zonas secas y ventiladas evita la entrada de humedad, que podría reaccionar con el hidrógeno. La calibración mediante manómetros certificados verifica la precisión.
Entre las mejores prácticas se incluyen el uso de reguladores específicos para hidrógeno a fin de evitar la contaminación cruzada y la formación del personal en procedimientos de emergencia, como la purga en caso de sobrepresión.
Sistemas y componentes de control de fluidos para semiconductores
Sistemas y componentes de control de fluidos para semiconductores
Conclusión
El regulador de presión para cilindros de hidrógeno a alta presión es un ejemplo del ingenio de la ingeniería a la hora de gestionar uno de los gases más complejos. Desde la reducción básica de la presión hasta los sistemas integrados avanzados, estos dispositivos permiten aprovechar de forma segura el potencial del hidrógeno. A medida que se expande la economía del hidrógeno, las innovaciones en materiales, controles inteligentes y miniaturización mejorarán aún más su rendimiento. Comprender sus matices técnicos permite a las partes interesadas implementarlos de forma eficaz, allanando el camino hacia un futuro energético sostenible.
