Cómo prevenir la contaminación en los sistemas de gas xenón de alta pureza

{{{sourceTextContent.subTitle}}}

Cómo prevenir la contaminación en los sistemas de gas xenón de alta pureza

{{{sourceTextContent.description}}}

Los sistemas de gas xenón de alta pureza son un elemento fundamental en aplicaciones científicas e industriales avanzadas, que abarcan desde experimentos de física de partículas en busca de la materia oscura hasta la fabricación de semiconductores de última generación y el diagnóstico por imagen. El rendimiento y el éxito de estas aplicaciones dependen en gran medida de la presencia de trazas de impurezas. Por consiguiente, la prevención de la contaminación en los sistemas de manipulación de gas xenón no es meramente un detalle de procedimiento, sino un reto fundamental de ingeniería. Este artículo ofrece una visión general técnica exhaustiva de las fuentes de contaminación y detalla un enfoque sistemático y en múltiples niveles para su prevención, que abarca el diseño del sistema, la selección de materiales, los procedimientos de preparación, los protocolos operativos y las técnicas de validación.

Válvula de diafragma de acero inoxidable 316L para UHP
Válvula de diafragma de acero inoxidable 316L para UHP
1. La necesidad imperiosa de pureza
Las propiedades únicas del xenón —su elevado número atómico, su densidad, su respuesta de centelleo e ionización, y su inercia química— lo convierten en un elemento de un valor incalculable. En las cámaras de proyección temporal (TPC) de xenón líquido (LXe) utilizadas para la búsqueda de materia oscura, las impurezas como el oxígeno o el agua, en niveles de partes por millón (ppm) o incluso de partes por mil millones (ppb), pueden capturar electrones libres, lo que degrada la resolución energética y la sensibilidad. En la fabricación de semiconductores, el xenón se utiliza para el fresado y el grabado por haz de iones; los contaminantes pueden provocar defectos en las capas de los dispositivos. En el diagnóstico por imagen, los isótopos radiactivos de xenón deben ser isotópicamente y químicamente puros para garantizar la precisión de los diagnósticos.

La prevención de la contaminación es una disciplina integral. Requiere comprender que los contaminantes pueden introducirse en cualquier etapa: desde el propio suministro de gas, pasando por todos los componentes con los que entra en contacto, durante el montaje del sistema y a lo largo de toda su vida útil. El principio rector es la minimización: minimizar las fuentes, minimizar la exposición y realizar un seguimiento continuo.

2. Fuentes primarias de contaminación
Conocer al enemigo es el primer paso. Los contaminantes en los sistemas de gas xenón de alta pureza se clasifican en varias categorías:

Impurezas intrínsecas del gas: Incluso el xenón de mayor pureza procedente de los proveedores (por ejemplo, con una pureza del 99,9999 % o «6N») contiene trazas de otros gases nobles (kriptón, argón), nitrógeno, oxígeno, dióxido de carbono e hidrocarburos. Para aplicaciones de pureza ultraalta (UHP), es imprescindible realizar una purificación adicional in situ.

Desgasificación: Todos los materiales liberan gases adsorbidos (H₂O, N₂, O₂, CO, CO₂, H₂) desde sus superficies y, en menor medida, desde su interior. Esta es la fuente de contaminación más generalizada y persistente en los sistemas sellados. Los elastómeros, los plásticos y los metales comunes son los principales responsables.

Entrada por fugas: Las fugas, tanto virtuales como reales, permiten que los gases atmosféricos (78 % de N₂, 21 % de O₂, ~1 % de Ar y H₂O variable) se infiltren en el sistema. Un sistema sometido a vacío o que contenga gas a presión subatmosférica es especialmente vulnerable.

Partículas: El polvo, las virutas metálicas, las fibras y los materiales desprendidos de los componentes o del montaje pueden obstruir físicamente los filtros, las válvulas y los volúmenes sensibles. Además, actúan como superficies de gran área para la adsorción y la posterior desgasificación.

De origen humano: La humedad, los aceites de la piel y el dióxido de carbono del aliento son los principales contaminantes introducidos durante el montaje, el mantenimiento o la manipulación de componentes.

Generados por el sistema: Los procesos operativos pueden generar contaminantes. Algunos ejemplos son la descomposición de los lubricantes en bombas o válvulas, la descomposición térmica de los materiales y las reacciones químicas catalizadas por filamentos calientes o descargas (p. ej., en captadores de impurezas de purificación o bombas de iones).

3. Una estrategia de defensa en varias capas: prevención en cada etapa
3.1. Diseño del sistema y selección de materiales
La batalla contra la contaminación se gana en la mesa de diseño.

Minimizar la complejidad y el volumen: Diseñar el sistema de gas para que sea lo más sencillo y compacto posible. Cada racor, válvula, metro de tubería y componente adicional es una fuente potencial de contaminación y aumenta la superficie total de desgasificación. Aplicar una filosofía de «simplicidad».

Compatibilidad de materiales:

Metales: El acero inoxidable 316L/316LN electropulido es el estándar del sector. El grado «L» de bajo contenido en carbono minimiza la precipitación de carburos, lo que mejora la resistencia a la corrosión. El electropulido crea una capa lisa y pasiva de óxido de cromo que reduce drásticamente la superficie expuesta y las tasas de desgasificación. Evite el cobre y el latón en las vías críticas de paso de gas debido a su mayor desgasificación y a su potencial de catálisis.

Juntas: Las juntas metálicas (por ejemplo, bridas Conflat® con juntas de cobre o níquel) son obligatorias para aplicaciones de ultraalta presión (UHP) y de vacío. Proporcionan un sellado hermético y ultralimpio con una permeabilidad mínima. Cuando no sea posible prescindir de los elastómeros (por ejemplo, en los diafragmas de las válvulas), utilice perfluoroelastómeros (FFKM) como Kalrez® o Chemraz®, que ofrecen una resistencia química superior y una menor desgasificación que el Viton®, pero tenga en cuenta que siguen siendo una solución de compromiso.

Componentes internos: Especifique componentes con materiales internos de baja desgasificación. Los vástagos y asientos de las válvulas deben ser de metal con metal o utilizar polímeros compatibles de alto rendimiento.

Acabado superficial: Especifique acabados electropulidos (EP) o pasivados químicamente (CP) para todas las superficies en contacto con el fluido. Una superficie lisa (normalmente < 15 micropulgadas Ra) minimiza los puntos de adsorción y facilita la limpieza. Todos los componentes deben ser limpiados y envasados por el fabricante según la norma pertinente (por ejemplo, la norma ASTM B912 para el electropulido).

Integración de la purificación: Diseñar el sistema con un circuito de purificación integrado de alta capacidad. Este circuito debe incluir un circulador (por ejemplo, una bomba de fuelle metálico o de diafragma) y uno o más lechos de purificación. El sistema debe permitir la purificación continua o por lotes del xenón almacenado, independientemente del experimento o proceso principal.

3.2. Preparación y limpieza de los componentes
Los componentes deben entregarse limpios y mantenerse limpios.

Limpieza previa por parte de los proveedores: Adquirir los componentes de proveedores especializados en aplicaciones de alta pureza o de vacío ultraalto (UHV). Estos deben llevar a cabo y certificar procesos de limpieza tales como el desengrasado con disolventes, la limpieza alcalina y el enjuague de precisión con agua desionizada.

Limpieza interna (si es necesario): Un protocolo estándar incluye:

Desengrasado: Baño ultrasónico en un disolvente de alta pureza (por ejemplo, acetona de grado electrónico, seguida de metanol).

Limpieza alcalina: Para eliminar residuos orgánicos.

Enjuague: Varios enjuagues con agua desionizada (DI) de una resistividad de 18,2 MΩ·cm.

Pasivación ácida (para acero inoxidable): Inmersión en un baño de ácido nítrico para reforzar la capa de óxido de cromo.

Enjuague final: Un enjuague exhaustivo con agua desionizada.

Secado: Secado en horno limpio a >100 °C bajo un flujo de nitrógeno o aire seco y libre de aceites.

Manipulación y almacenamiento limpios: Tras la limpieza, los componentes deben manipularse únicamente con guantes limpios y sin polvos en un entorno controlado (banco limpio o sala limpia). Deben sellarse en bolsas de plástico dobles con purga de nitrógeno seco hasta su montaje.

3.3. Montaje e instalación
El montaje es una fase crítica en la que la limpieza puede verse fácilmente comprometida.

Entorno: Realizar el montaje en una zona limpia designada (clase ISO 7 o superior). Controlar la humedad y el recuento de partículas.

Integridad frente a fugas: Realice una prueba de fugas con helio en cada junta soldada y conexión montada antes de introducir xenón. Utilice un detector de fugas por espectrometría de masas de alta sensibilidad (capaz de detectar < 1×10⁻¹⁰ mbar·L/s). Recuerde que un sistema estanco a las fugas también constituye una barrera contra la entrada de contaminación.

Purga: Antes del sellado final, el sistema montado debe ser evacuado repetidamente y rellenado con un gas de purga limpio y seco (normalmente nitrógeno o argón de grado de investigación) para diluir y eliminar los contaminantes atmosféricos. A esto se le suele denominar «purga cíclica».

3.4. Acondicionamiento del sistema (calcinación)
Las tasas de desgasificación dependen exponencialmente de la temperatura. La medida más eficaz para reducir la carga de agua y gas de las superficies metálicas es una calcinación a alta temperatura.

Proceso: Se calienta todo el sistema (o la mayor parte posible) bajo vacío, normalmente a 150-250 °C en el caso de los sistemas de acero inoxidable, durante 24-72 horas. Esto proporciona la energía térmica necesaria para desorber el agua y otras moléculas profundamente ligadas a la superficie.

Consideraciones: Se utilizan cintas calefactoras y aislamiento. Los componentes sensibles a la temperatura (válvulas, manómetros, bombas) deben protegerse o someterse a un recocido a temperaturas más bajas y específicas. Durante el recocido, el sistema debe ser bombeado por una bomba de vacío adecuada (bomba turbomolecular) para eliminar los gases desorbidos.

3.5. Tecnologías de purificación in situ
Incluso tras el recocido, persisten impurezas que se introducirán junto con el xenón. Es esencial disponer de un sistema de purificación in situ.

Getters: Son los elementos clave de la purificación del xenón.

Getters de metal caliente: (p. ej., SAES MonoTorr® o aleaciones similares de Zr-V-Fe). Calentados a 350-450 °C, capturan químicamente (atrapan de forma irreversible) gases activos como H₂, O₂, N₂, CO, CO₂ y H₂O con una eficiencia extremadamente alta. Constituyen la primera línea de defensa frente a la mayoría de las impurezas electronegativas.

Trampas en frío: Funcionan a temperaturas criogénicas (p. ej., nitrógeno líquido, 77 K) y condensan físicamente las impurezas de alto punto de ebullición, como el agua y los hidrocarburos pesados. Son sencillas y eficaces, pero requieren una regeneración periódica.

Destilación: Para las aplicaciones más exigentes, la destilación criogénica continua permite separar el xenón de impurezas más ligeras (p. ej., criptón) y más pesadas. Se trata de un proceso complejo, pero ofrece la máxima pureza final, especialmente para eliminar otros gases nobles.

Filtración: Se colocan filtros metálicos sinterizados en línea (de 2 µm o más finos) en puntos estratégicos para capturar partículas. Deben estar fabricados con el mismo acero inoxidable electropulido y ser lavables.

3.6. Protocolos operativos
Transferencia de gas: Utilícese únicamente equipo específico y limpio para la manipulación de gases. Evítense las oscilaciones de presión que puedan provocar el reflujo desde las bombas o la entrada de aire ambiente.

Circulación continua: En aplicaciones críticas como los TPC de LXe, el xenón se hace circular continuamente a través del sistema de purificación durante el funcionamiento para mantener la pureza frente a la desgasificación de los materiales del detector.

Minimizar la exposición: Cualquier procedimiento que requiera abrir el sistema (por ejemplo, para instalar una fuente de calibración) debe planificarse meticulosamente para minimizar el volumen expuesto y el tiempo de apertura. Pueden utilizarse bolsas de guante prepurgadas y llenas de nitrógeno seco.

4. Validación y monitorización
No se puede gestionar lo que no se mide.

Análisis de gases residuales (RGA): Un espectrómetro de masas de cuadrupolo es la principal herramienta de diagnóstico. Se utiliza durante el proceso de calcinación para monitorizar las especies de desgasificación y, durante el funcionamiento, para cuantificar las presiones parciales de las impurezas en la fase gaseosa. Puede detectar impurezas hasta niveles de ppm o ppb.

Mediciones de la vida media de los electrones: En los TPC de LXe, la vida media de los electrones es el indicador operativo directo de la pureza. Las impurezas electronegativas capturan los electrones a la deriva. Una vida media prolongada (p. ej., >1 ms) indica una pureza excelente. Se trata de una medición funcional in situ de la limpieza del sistema.

Analizadores de humedad y oxígeno: Los analizadores específicos para trazas pueden proporcionar una monitorización continua y en tiempo real de determinados contaminantes de interés, ofreciendo información inmediata sobre el estado del sistema y la eficiencia de la purificación.

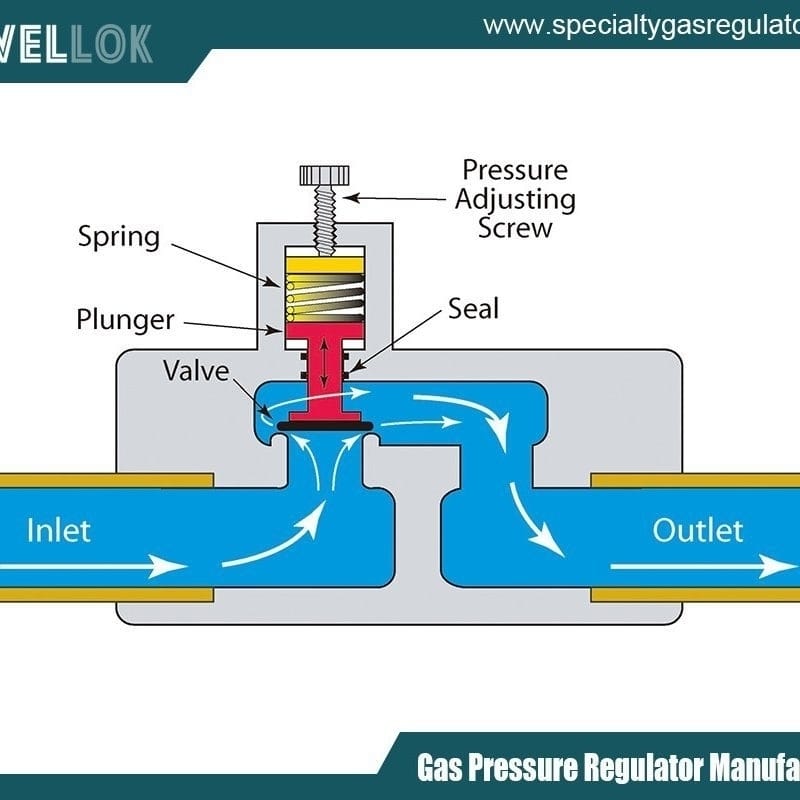

Fabricantes de reguladores de gases especiales
Fabricantes de reguladores de gases especiales
5. Conclusión
Prevenir la contaminación en un sistema de gas xenón de alta pureza es una tarea rigurosa y continua que exige un enfoque sistemático. Comienza con un diseño inteligente que utilice materiales y acabados adecuados, se lleva a cabo mediante meticulosos procedimientos de limpieza, montaje y acondicionamiento, y se mantiene gracias a una purificación integrada y una monitorización constante. No existe una única «solución milagrosa»; más bien, el éxito se logra mediante el efecto acumulativo de múltiples barreras redundantes contra la contaminación. Al adherirse a estos principios —minimizar las fuentes, diseñar pensando en la facilidad de limpieza, realizar un recocido intensivo, purificar de forma continua y supervisar sin descanso—, los ingenieros y científicos pueden crear y mantener los entornos de xenón inmaculados necesarios para ampliar los límites del descubrimiento en física fundamental, fabricación avanzada y tecnología médica. La pureza del xenón es, en última instancia, un reflejo directo del cuidado y el rigor invertidos en el sistema que lo contiene.

Para obtener más información sobre cómo prevenir la contaminación en los sistemas de gas xenón de alta pureza, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/ultra-high-purity-diaphragm-valves/.
