5 aspectos clave a tener en cuenta a la hora de elegir un colector de conmutación de gas TMA

{{{sourceTextContent.subTitle}}}

5 aspectos clave a tener en cuenta a la hora de elegir un colector de conmutación de gas TMA

{{{sourceTextContent.description}}}

En el mundo preciso y exigente de la fabricación de semiconductores, los procesos de deposición de películas finas, como la deposición por capas atómicas (ALD) y la deposición química en fase de vapor de compuestos metalorgánicos (MOCVD), son fundamentales. Los precursores, como el trimetilaluminio (TMA), son fundamentales para depositar óxido de aluminio (Al₂O₃) de alta calidad y otras películas compuestas. Sin embargo, la naturaleza altamente pirofórica y sensible a la humedad del TMA hace que su suministro seguro, fiable y preciso suponga un importante reto de ingeniería. En el corazón de este sistema de suministro se encuentra el colector de conmutación de gases, un componente cuya selección dista mucho de ser trivial. Un colector mal elegido puede provocar desviaciones en el proceso, contaminación por partículas, fugas peligrosas o fallos catastróficos. Por lo tanto, la selección del colector de conmutación de gas TMA adecuado requiere una evaluación meticulosa de varios factores técnicos. Este artículo describe las cinco consideraciones más importantes para garantizar la seguridad, la pureza y la estabilidad del proceso.

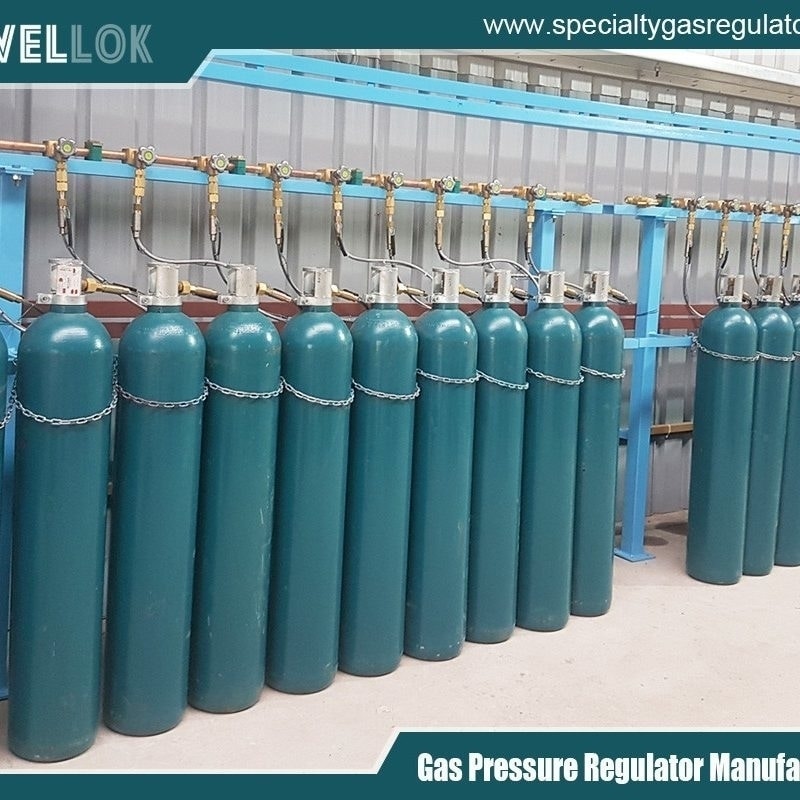

Reguladores de presión de gas UHP de alto caudal
Reguladores de presión de gas UHP de alto caudal
Compatibilidad de materiales y pasivación de superficies
La consideración más importante es la resistencia inherente del colector a la química agresiva del TMA. El TMA reacciona fácilmente con el aire, la humedad e incluso con las capas de óxido pasivo de muchos metales, lo que provoca descomposición, generación de partículas y obstrucciones.

Selección del material del núcleo: El acero inoxidable (normalmente 316L o 316LV) es el material base estándar para los sistemas de gases de alta pureza. Sin embargo, en el caso del TMA, el estado de la superficie interior es fundamental. El electropulido es esencial para crear una superficie lisa y libre de defectos que minimice la superficie total en la que el TMA pueda adsorberse o reaccionar, reduciendo así la desgasificación y la retención de partículas.
El papel fundamental de la pasivación: El acero inoxidable en bruto presenta una capa de óxido de cromo que puede verse comprometida y reaccionar con el TMA. La pasivación —el proceso de mejorar y estabilizar esta capa de óxido— es imprescindible. El proveedor de colectores elegido debe demostrar que sigue un riguroso protocolo de pasivación (a menudo mediante procesos con ácido nítrico o ácido cítrico) que dé como resultado una superficie robusta e inerte. Para una compatibilidad óptima, existen colectores con vías de flujo recubiertas de aluminio o fabricadas íntegramente en aluminio. Dado que el TMA es un compuesto organometálico de aluminio, es mucho menos probable que reaccione con una capa de óxido de aluminio nativa, lo que elimina prácticamente el riesgo de descomposición dentro del propio colector. Esto representa el estándar de referencia para el suministro de TMA, aunque a un coste más elevado.
Integridad de las juntas: Todas las juntas deben ser compatibles. Se prefieren las juntas metálicas (CF, VCJ) con recubrimiento controlado frente a las de polímeros. Si se utilizan elastómeros como los perfluoroelastómeros (FFKM), deben ser de alta calidad, estar certificados para su uso con compuestos organometálicos agresivos e instalarse meticulosamente para evitar la permeación o la degradación.
Consecuencias de la negligencia: La elección de un colector de conmutación de gas TMA con un acabado deficiente de los materiales o una pasivación inadecuada provocará la descomposición gradual del TMA. Esto se manifiesta en forma de deriva del proceso (variación de la velocidad de crecimiento por ciclo), aumento del recuento de partículas que da lugar a defectos en los dispositivos y, finalmente, obstrucción de las líneas y válvulas, lo que provoca costosos tiempos de inactividad de los equipos.

Diseño de la trayectoria del flujo y minimización del volumen muerto
La geometría interna del colector influye directamente en el rendimiento del proceso, especialmente en ALD, donde la nitidez y la pureza de los pulsos son fundamentales.

Volumen muerto: se refiere a cualquier volumen del colector y de las líneas conectadas en el que el gas pueda quedar atrapado y no purgarse de forma eficiente. Tras un pulso de TMA, el precursor residual en los volúmenes muertos se desorberá lentamente o será expulsado gradualmente por el gas de purga. Esto crea un «rastro» —una difuminación del pulso de TMA hacia la etapa de purga y las etapas posteriores de precursores— que degrada la nitidez interfacial de la película y puede dar lugar a una estequiometría incorrecta en procesos con múltiples precursores.
Arquitectura del colector: Son esenciales los diseños de bajo volumen muerto (LDV) o de volumen muerto ultrabajo (ULDV). Esto implica el uso de cuerpos de válvulas especialmente diseñados, una disposición interna de los conductos optimizada que minimice las cavidades y un trazado cuidadoso de las conexiones. El objetivo es lograr una trayectoria de flujo compacta y directa. Los colectores que integran válvulas, transductores de presión y filtros en un único bloque mecanizado suelen alcanzar un volumen muerto menor en comparación con los sistemas construidos a partir de componentes discretos conectados mediante tubos.
Eficiencia de purga: El diseño debe facilitar una purga eficiente. Esto suele implicar disponer de entradas de gas de purga específicas y estratégicamente situadas que generen un flujo de barrido a través de todos los volúmenes críticos. También debe tenerse en cuenta la ubicación de los sensores de presión para evitar la formación de pequeñas cavidades difíciles de purgar.
Consecuencias de descuidarlo: Un volumen muerto elevado provoca tiempos de purga prolongados para limpiar el colector, lo que reduce la velocidad global del ciclo del proceso (obleas por hora). Y lo que es más grave, conduce a la mezcla de precursores, a una autosaturación deficiente del ALD y a interfaces graduales, lo cual es inaceptable para los dispositivos avanzados de lógica y memoria.

Tecnología de válvulas y rendimiento de accionamiento
Las válvulas son el corazón de conmutación del colector, y su rendimiento determina la velocidad, la fiabilidad y la estanqueidad del sistema.

Tipo de válvula: Las válvulas de diafragma son, con diferencia, las preferidas frente a las de fuelle para aplicaciones con TMA. Ofrecen un diseño herméticamente sellado y sin empaquetaduras, en el que el diafragma aísla completamente el actuador de la vía de contacto con el fluido. Esto elimina una importante vía potencial de fuga. El material del diafragma (a menudo Hastelloy con una junta de PTFE o FFKM) puede seleccionarse para que sea compatible con TMA.
Velocidad de accionamiento y control: Para ciclos ALD rápidos (pulso <1 segundo), son necesarias válvulas de accionamiento neumático con pilotos de alta velocidad. La consistencia del tiempo de accionamiento (desde la señal hasta la apertura o cierre total) es crucial para la reproducibilidad de la sincronización de los pulsos. Algunos sistemas avanzados emplean válvulas piezoeléctricas para una microdosificación excepcionalmente rápida y precisa, aunque a un mayor coste y con mayor complejidad.
Integridad frente a fugas: La especificación de la tasa de fuga de la válvula, tanto aguas arriba como a través del asiento, es fundamental. Una fuga desde la línea de gas portador hacia la línea de TMA (o viceversa) provocará un flujo continuo e incontrolado de precursores, lo que arruinará el proceso. Las válvulas deben mantener una tasa de fuga de helio inferior a 1 × 10⁻⁹ atm·cc/s para garantizar la integridad. El modo de seguridad ante fallos (normalmente abierta o cerrada) también debe especificarse en función de los requisitos de seguridad y del proceso; por lo general, las válvulas de las fuentes de TMA están configuradas para cerrarse en caso de fallo.
Consecuencias de descuidarlas: Las válvulas lentas limitan la velocidad del proceso. Las válvulas inconsistentes provocan fluctuaciones en la sincronización de los pulsos. Las válvulas con fugas elevadas en el asiento provocan la contaminación del proceso y el desperdicio de precursor. El fallo de una válvula en un estado inseguro podría dar lugar a una fuga peligrosa.

Características de seguridad y mitigación de riesgos
La manipulación de materiales pirofóricos exige que la seguridad se integre en el propio componente, no solo en el sistema que lo rodea.

Puertos de detección de fugas: El colector debe estar equipado con puertos de detección o con una interfaz dedicada para una cámara purgada. Estos permiten alojar el colector dentro de un armario purgado continuamente. Un analizador toma muestras de este gas de purga para detectar trazas de TMA, lo que proporciona una alerta temprana de cualquier microfuga mucho antes de que se convierta en un problema visible o peligroso.
Diseño resistente al fuego: Aunque es posible que el colector en sí no esté clasificado para soportar un incendio completo, su diseño debe tener en cuenta la seguridad contra incendios. Es importante el uso de filtros antillamas en las líneas de ventilación, la construcción con materiales resistentes al fuego y garantizar que las juntas críticas no fallen instantáneamente bajo el calor. El colector debe facilitar la integración en un sistema de doble contención (por ejemplo, una línea de ventilación de tipo «tubo dentro de tubo»).
Gestión de la presión: Los dispositivos de alivio de presión (PRD) integrados o los discos de ruptura, ajustados a una presión segura inferior a la nominal del componente más débil (como el burbujeador TMA), protegen contra la sobrepresurización provocada por un calentador o una válvula defectuosos. Se necesitan transductores de presión de alta precisión a bajas presiones para controlar con exactitud la presión del burbujeador y para supervisar la integridad del sistema.
Consecuencias de la negligencia: Pasar por alto las características de seguridad integradas traslada toda la carga a los sistemas externos, lo que aumenta la complejidad y los posibles puntos de fallo. La falta de detección temprana de fugas puede convertir un fallo menor en una junta en un incidente pirofórico grave o en un incendio.

Gestión térmica y capacidad de integración
El TMA debe mantenerse a una temperatura precisa para garantizar una presión de vapor estable. El colector no es un componente pasivo en este régimen térmico.

Uniformidad de la temperatura: Todo el colector, desde la entrada de la fuente hasta la salida de la herramienta de proceso, debe ser isotérmico. Cualquier punto frío provocará la condensación del TMA, creando una fuente de precursor variable en el tiempo que altera la estabilidad del proceso y que posteriormente puede volver a evaporarse de forma impredecible. Los puntos calientes pueden provocar descomposición térmica. El diseño del colector debe facilitar la instalación sencilla y uniforme de una camisa de calentamiento o de un sistema de calefacción por trazas. Algunos colectores avanzados incorporan elementos calefactores y zonas de control de temperatura integrados.
Ocupación de espacio: La disposición física debe permitir conexiones limpias, sencillas y cortas con la botella de la fuente de TMA y con la cámara de proceso. Un colector compacto y bien diseñado reduce el volumen total calentado y la longitud de los tubos expuestos, lo que simplifica el control de la temperatura y reduce el espacio que ocupa el sistema. La compatibilidad con sistemas estándar de montaje en placa frontal o en bastidor es importante para facilitar el mantenimiento.
Facilidad de mantenimiento y diagnóstico: A pesar de todos los esfuerzos, será necesario realizar tareas de mantenimiento. Un buen diseño del colector permite la sustitución modular de válvulas o sensores sin necesidad de reconstruir todo el sistema. Características como los puertos de prueba para ensayos de caída de presión in situ o comprobaciones de fugas de helio son de gran valor para el mantenimiento preventivo y la resolución de problemas.
Consecuencias de la falta de mantenimiento: Los gradientes térmicos provocan condensación en el TMA y «puffing» (suministro inestable), lo que da lugar a un espesor de película y unas propiedades irreproducibles. Un colector mal integrado y de gran extensión es difícil de calentar, más complicado de mantener y más propenso a sufrir fugas en sus numerosas conexiones.

Reguladores de presión de gas UHP de alto caudal
Reguladores de presión de gas UHP de alto caudal
Conclusión

La selección de un colector de conmutación de gases para TMA es una decisión estratégica que debe equilibrar la ingeniería avanzada con las exigencias operativas prácticas. No se trata simplemente de un accesorio de fontanería, sino de un componente fundamental que define el margen de seguridad y la capacidad de proceso de la herramienta de deposición. Mediante una evaluación rigurosa de la compatibilidad de materiales, el diseño de la trayectoria del flujo, el rendimiento de las válvulas, la seguridad integrada y la gestión térmica, los ingenieros y especialistas en compras pueden tomar una decisión fundamentada.

El colector óptimo es aquel fabricado con materiales impecablemente pasivados o compatibles con el aluminio, que presenta una arquitectura de volumen muerto ultrabajo, está equipado con válvulas de diafragma rápidas y estancas, incorpora una supervisión proactiva de la seguridad y está diseñado para un calentamiento preciso y uniforme. Invertir en un colector TMA de alta calidad y diseñado específicamente para este fin minimiza los riesgos operativos, garantiza una deposición de películas consistente y de alta pureza y, en última instancia, protege la importante inversión realizada en la herramienta de la fábrica y en los valiosos sustratos que procesa. En el entorno crítico de la fabricación de semiconductores, la selección de este componente es una piedra angular tanto del rendimiento como de la seguridad.

Para obtener más información sobre las cinco consideraciones clave a la hora de seleccionar un colector de conmutación de gas TMA, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/ultra-high-purity-diaphragm-valves/.
