Introducción

En el complejo ámbito de la gestión de gases industriales, la válvula de alivio de presión (PRV) de las botellas de gas se erige como una medida de seguridad fundamental frente a posibles desastres. Estos dispositivos están diseñados para liberar automáticamente el exceso de presión de las botellas de gas, evitando así roturas, explosiones o fugas que podrían poner en peligro al personal, los equipos y el medio ambiente. Ya se trate de gases inertes como el nitrógeno o el argón, o de sustancias más reactivas y peligrosas como el silano o la fosfina, utilizadas en la fabricación de semiconductores, el papel de la válvula de alivio de presión (PRV) trasciende la mera funcionalidad: encarna un imperativo de seguridad fundamental.

La evolución de las válvulas de alivio de presión se remonta a principios del siglo XX, coincidiendo con la industrialización del almacenamiento y la distribución de gas. Lo que en un principio eran simples artilugios mecánicos, las válvulas modernas incorporan materiales avanzados e ingeniería de precisión para soportar presiones superiores a 3000 psi en entornos de pureza ultraalta (UHP). En los sistemas de gases de alta pureza, donde incluso trazas de contaminantes pueden comprometer la calidad del producto —como en la microelectrónica, donde los niveles de pureza de los gases deben superar el 99,9999 %—, las válvulas de alivio de presión (PRV) no solo deben garantizar la seguridad, sino también mantener la integridad del sistema sin introducir impurezas.

Este artículo ofrece un análisis técnico detallado de las válvulas de alivio de presión (PRV), que abarca su mecánica de funcionamiento, los distintos tipos, las consideraciones sobre la compatibilidad de materiales, su integración en infraestructuras más amplias de gestión de gases y las prácticas esenciales de mantenimiento y cumplimiento normativo. Al comprender estos elementos, los ingenieros pueden optimizar los diseños de los sistemas en cuanto a eficiencia, fiabilidad y seguridad. El análisis destacará cómo las válvulas de alivio de presión (PRV) mitigan los riesgos en situaciones que implican el almacenamiento, el transporte y el uso a alta presión, contribuyendo en última instancia al avance de los procesos industriales.

Entre los principales retos de la implementación de las válvulas de alivio de presión (PRV) se encuentran el equilibrio entre la sensibilidad a la sobrepresión y la resistencia a las activaciones falsas, garantizar la compatibilidad con diversos gases y cumplir con estrictas normas internacionales. A medida que las industrias avanzan hacia presiones de funcionamiento más elevadas y precursores químicos más volátiles, la sofisticación de la tecnología de las válvulas de alivio de presión (PRV) sigue evolucionando, incorporando sensores inteligentes y funciones de mantenimiento predictivo.

Mecánica fundamental: cómo funcionan las válvulas de alivio de presión (PRV)

La clave del funcionamiento de una válvula de alivio de presión (PRV) reside en su diseño «a prueba de fallos», que garantiza una protección pasiva sin necesidad de alimentación externa ni intervención manual. A diferencia de los reguladores de presión que controlan activamente el caudal y la presión mediante modulación, las válvulas de alivio de presión (PRV) permanecen inactivas hasta que se supera un umbral crítico, momento en el que se activan para descargar el exceso de gas.

El principio básico gira en torno al equilibrio de fuerzas. En una válvula de alivio de presión típica, la presión interna del gas ejerce una fuerza ascendente sobre un elemento de sellado, como un disco o un obturador, que es contrarrestada por una fuerza descendente procedente de un resorte precomprimido o de un mecanismo piloto. El punto de ajuste, o presión de apertura, es el valor exacto en el que la fuerza del gas supera la fuerza opuesta, lo que inicia la apertura de la válvula.

Normalmente, el punto de ajuste se calibra al 110 % de la presión máxima de trabajo admisible (MAWP) de la botella o del sistema, lo que garantiza la activación mucho antes de que se alcance la presión de rotura —a menudo 2,5 veces la MAWP—. Por ejemplo, en un cilindro DOT-3AA estándar con una presión de servicio nominal de 2400 psi, la válvula de alivio de presión (PRV) podría ajustarse a 2640 psi.

Una vez activada, la válvula se abre de forma proporcional o completa, dependiendo del diseño. Las válvulas de carrera completa alcanzan rápidamente la capacidad máxima de descarga, mientras que las válvulas proporcionales modulan la apertura en función del exceso de presión.

Un aspecto crítico es el mecanismo de cierre. Tras la descarga de presión, la válvula debe cerrarse de forma fiable para evitar la pérdida continua de gas. La diferencia entre las presiones de apertura y cierre, denominada «descarga», se minimiza idealmente —a menudo hasta un 5-10 % en válvulas de alta calidad—. Un «blowdown» excesivo puede provocar vibraciones, en las que la válvula se abre y se cierra rápidamente, lo que causa desgaste e ineficiencia. Los diseños avanzados incorporan elementos de amortiguación o fuelles equilibrados para controlar el «blowdown», garantizando un funcionamiento suave.

En sistemas de alta pureza, las válvulas de alivio de presión (PRV) también deben minimizar el espacio muerto y la turbulencia para evitar la generación de partículas o la contaminación por reflujo. Las pruebas de fugas de helio durante la fabricación garantizan tasas de fuga inferiores a 1×10^{-9} atm-cc/s, algo fundamental para aplicaciones de ultra alta pureza (UHP).

Tipos de dispositivos de alivio de presión

Los dispositivos de alivio de presión abarcan un amplio abanico de tecnologías adaptadas a aplicaciones específicas. Aunque el término «válvula de alivio de presión» (PRV) suele referirse a válvulas con cierre automático, las categorías más amplias incluyen opciones sin cierre automático, cada una con sus ventajas y limitaciones específicas.

1. Válvulas de alivio accionadas por resorte: Son la opción predominante para las botellas de gas debido a su reutilización y capacidad de ajuste. Un resorte helicoidal comprime un obturador contra un asiento, creando un sellado. Ante una sobrepresión, el obturador se eleva, permitiendo que el gas se escape a través del orificio de descarga. Entre las ventajas se incluyen puntos de ajuste precisos (ajustables mediante la tensión del muelle) y una baja pérdida de presión. Las desventajas incluyen la posible fatiga del muelle con el paso del tiempo, lo que requiere inspecciones periódicas. En los sistemas de gas para semiconductores, estas válvulas suelen someterse a un electropulido para obtener un acabado superficial de Ra < 10 μin, lo que garantiza la pureza.

2. Discos de ruptura (discos frangibles): Dispositivos no reenclosurables que consisten en una fina membrana metálica o compuesta diseñada para romperse a una presión predeterminada. La tolerancia a la rotura suele ser de ±5 %, lo que los hace muy fiables para un uso único. Se instalan con frecuencia aguas arriba de las válvulas reductoras de presión (PRV) como sistema de respaldo, especialmente para gases tóxicos como el arsino, donde se exige una doble protección. Entre sus ventajas se incluyen la ausencia total de fugas antes de la rotura y la compatibilidad con medios corrosivos. Sin embargo, es necesario sustituirlos tras su activación, y los fragmentos deben gestionarse adecuadamente para evitar la contaminación del sistema. Entre las consideraciones de diseño se incluyen los discos ranurados frente a los no ranurados, ofreciendo los tipos ranurados patrones de rotura controlados.

3. Tapones fusibles: Destinados principalmente a cilindros con gases licuados como el propano o el amoníaco, estos dispositivos responden a la sobrecarga térmica en lugar de a la presión. Una aleación de bajo punto de fusión (por ejemplo, eutéctica con un punto de fusión en torno a los 165 °F) tapa un orificio de ventilación; ante un sobrecalentamiento, se funde, liberando el contenido para evitar un BLEVE. Aunque son eficaces en situaciones de incendio, son menos habituales en sistemas de alta pureza debido a su limitada sensibilidad a la presión. Están surgiendo diseños híbridos que combinan elementos fusibles con válvulas de alivio de presión para mejorar la seguridad.

La elección entre estos tipos depende de factores como la volatilidad del gas, las necesidades de redundancia del sistema y el entorno operativo. Por ejemplo, en las salas blancas farmacéuticas se prefieren las válvulas de alivio de presión (PRV) accionadas por resorte con asientos de PTFE por su capacidad de resellado y su bajo nivel de sustancias extraíbles.

Ciencia de los materiales y compatibilidad con los gases

La selección de los materiales para las válvulas de alivio de presión (PRV) es fundamental, ya que la incompatibilidad puede provocar corrosión, fragilización o fallos. La elección viene determinada por la reactividad química del gas, el rango de temperaturas y los requisitos de pureza.

El acero inoxidable 316L es el referente para aplicaciones de ultra alta pureza (UHP) y ligeramente corrosivas. Su composición —16-18 % de Cr, 10-14 % de Ni, 2-3 % de Mo y <0,03 % de C— proporciona una excelente resistencia a la corrosión por picaduras y en hendiduras. El bajo contenido en carbono minimiza la precipitación de carburos durante la soldadura, lo que garantiza la integridad estructural. Durante la fabricación, las válvulas se someten a un proceso de pasivación para formar una capa protectora de óxido.

Para gases agresivos como el cloro o el fluoruro de hidrógeno, se emplean aleaciones como el Hastelloy C-276 (alto contenido en Mo y W) o el Monel 400 (aleación de Ni-Cu). El Hastelloy resiste la corrosión uniforme en entornos ácidos, con un índice de resistencia a la corrosión por picaduras (PREN) superior a 45, muy superior al 25 del 316L. El Monel destaca en aplicaciones con fluoruro debido a su resistencia al ataque del ácido fluorhídrico.

Los materiales de sellado varían: los asientos blandos como el PTFE (politetrafluoroetileno) o el PCTFE (policlorotrifluoroetileno) ofrecen sellados herméticos a presiones de hasta 1000 psi, con baja fricción y amplia inercia química. En condiciones de alta presión (>3000 psi) o alta temperatura (>200 °C), los asientos metal sobre metal (por ejemplo, recubiertos de estelita) proporcionan durabilidad, aunque con mayores índices de fuga.

Los ensayos de compatibilidad, según normas como la ASTM G63, evalúan los materiales en condiciones simuladas. En el caso de los gases pirofóricos, los materiales que no producen chispas evitan la ignición. Entre las tendencias emergentes se incluyen los recubrimientos cerámicos para mejorar la resistencia al desgaste en corrientes de gas abrasivas.

Integración en armarios de gas y colectores

Las válvulas de alivio de presión (PRV) rara vez funcionan de forma independiente; se integran en sistemas completos de suministro de gas, como armarios y colectores, para garantizar una ventilación controlada y la redundancia.

En los armarios de gas, las PRV se conectan a conductos de ventilación que se dirigen a depuradores o antorchas, neutralizando así las descargas peligrosas. Por ejemplo, en una fábrica de semiconductores, una válvula de alivio de presión (PRV) instalada en una botella de silano ventila hacia un depurador húmedo que absorbe los subproductos tóxicos. El diseño incorpora limitadores de caudal para restringir las tasas de liberación, cumpliendo así con la normativa NFPA 55.

Los sistemas de colectores suelen contar con configuraciones de conmutación automática con válvulas de alivio de presión (PRV) dobles, lo que permite cambiar sin interrupciones entre botellas sin tiempo de inactividad. Los sensores supervisan la presión y activan alarmas o paradas mediante la integración con un PLC. En instalaciones de alto riesgo, como las de ensayos aeroespaciales, las válvulas de alivio de presión (PRV) con triple redundancia mitigan los fallos en un único punto.

La ingeniería del sistema incluye modelización por dinámica de fluidos computacional (CFD) para optimizar las rutas de ventilación, minimizando la contrapresión que podría retrasar la activación de la válvula de alivio de presión (PRV). Los materiales de las tuberías se ajustan a las especificaciones de las válvulas, y la soldadura orbital garantiza uniones sin fugas.

Mantenimiento, ensayos y cumplimiento normativo

El rendimiento fiable de las válvulas de alivio de presión (PRV) exige un mantenimiento proactivo. Las inspecciones visuales detectan la corrosión, los residuos o la manipulación de las juntas. Los ensayos de presión someten a la válvula a presión para verificar la precisión del punto de ajuste, utilizando manómetros calibrados y nitrógeno como medio de ensayo.

Los ensayos en banco simulan las condiciones de funcionamiento, midiendo la purga y la capacidad según la norma API 526. Los intervalos de recertificación varían: anualmente para gases peligrosos y cada dos años en los demás casos.

El cumplimiento de la norma ASME Sección VIII, División 1 (para calderas y recipientes a presión) o la norma ISO 4126 garantiza la integridad del diseño. En Europa se exige el marcado CE conforme a la Directiva PED 2014/68/UE. La documentación incluye los valores nominales de presión y temperatura, así como los coeficientes de caudal (Cv).

El mantenimiento avanzado emplea análisis predictivos, con sensores de vibración que detectan anomalías.

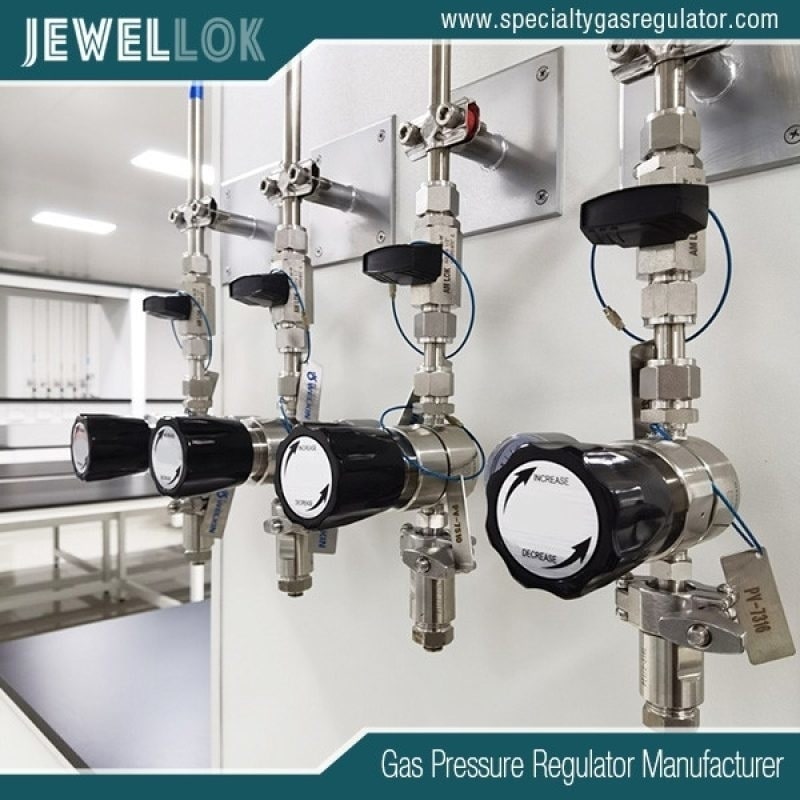

regulador de tanques de nitrógeno a alta presión
regulador de tanques de nitrógeno a alta presión
Conclusión

Las válvulas de alivio de presión (PRV) para cilindros de gas constituyen una piedra angular de la seguridad en los sistemas de gases de alta pureza, combinando la precisión mecánica con la innovación en los materiales. Al dominar su mecánica, tipos, materiales, integración y mantenimiento, los ingenieros fomentan infraestructuras resilientes. A medida que las industrias avanzan hacia condiciones extremas, la evolución de las válvulas de alivio de presión —que incorporan el IoT y controles adaptativos— impulsará un mayor progreso, salvaguardando las operaciones y las vidas.
