Las válvulas médicas para gases de alta pureza (UHP) —que suministran oxígeno, óxido nitroso, aire médico y otros gases esenciales— constituyen la fuerza vital invisible de los centros sanitarios modernos. La integridad de estos sistemas es imprescindible, ya que cualquier contaminación o fuga puede provocar daños a los pacientes, fallos operativos o incluso situaciones catastróficas. En el corazón de estas redes de distribución se encuentran las válvulas: válvulas de cierre, válvulas de salida, válvulas de colector y conjuntos de válvulas UHP de emergencia. Su rendimiento depende de dos características fundamentales: la pureza (que garantiza que el gas no esté contaminado por la propia válvula ni por fuentes externas) y la integridad del sellado (que garantiza la ausencia total de fugas involuntarias). Este artículo ofrece una guía técnica exhaustiva sobre las metodologías, normas y mejores prácticas para probar y verificar estas propiedades críticas.

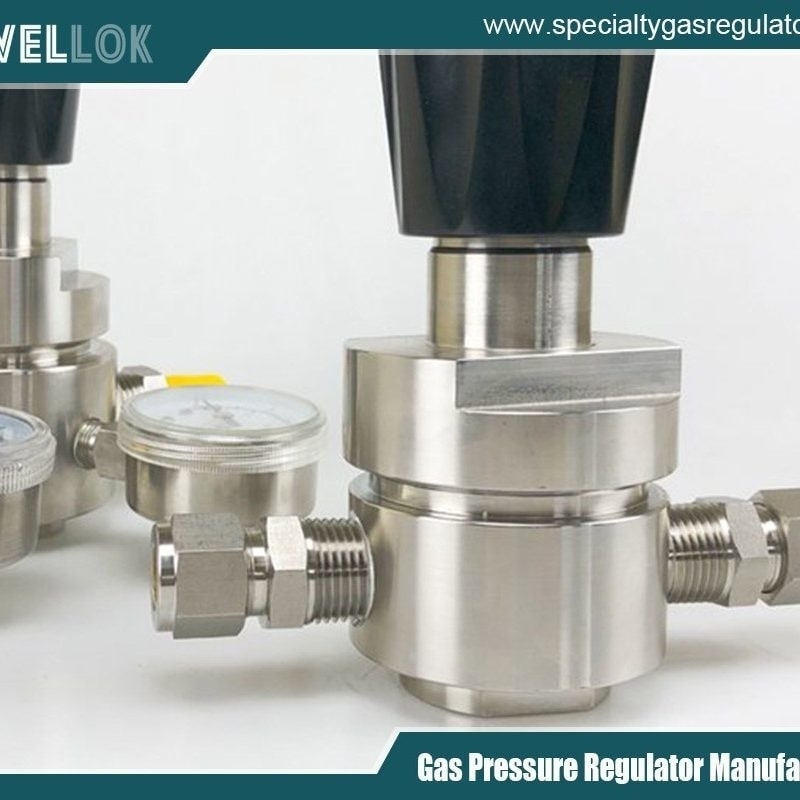

regulador de presión para cilindros de CO₂
regulador de presión para cilindros de CO₂
1. El papel fundamental del rendimiento de las válvulas

Las válvulas de gas UHP para uso médico se clasifican como medicamentos en muchas jurisdicciones, lo que implica que su producción y suministro deben cumplir con las normas de calidad farmacéutica. Las válvulas UHP actúan como puntos de control dentro de este sistema. Un fallo en la pureza puede introducir partículas, compuestos orgánicos volátiles (COV), contaminantes microbianos o contaminación cruzada con otros gases. Un fallo en el sellado puede provocar pérdidas de gas (lo que supone riesgos de suministro, especialmente en el caso del oxígeno), la contaminación atmosférica del flujo de gas o la creación de entornos peligrosos enriquecidos con oxígeno.

Por consiguiente, las pruebas no son una acción puntual, sino un requisito a lo largo de todo el ciclo de vida: se realizan tras la fabricación, durante la instalación o puesta en servicio, tras el mantenimiento y como parte de la validación periódica. El proceso se rige por estrictas normas internacionales y nacionales, principalmente la ISO 9170 (Unidades terminales para sistemas de tuberías de gases médicos), la norma ISO 5359 (Conjuntos de mangueras de baja presión para gases médicos), el HTM 02-01 (Memorándum Técnico Sanitario del Reino Unido) y la norma NFPA 99 (Código Nacional de Incendios de EE. UU., capítulo sobre instalaciones sanitarias).

2. Principios fundamentales: limpieza y compatibilidad

Antes de realizar las pruebas específicas, se llevan a cabo una serie de pasos fundamentales que garantizan la validez de las mismas:

Compatibilidad de los materiales: Los materiales de las válvulas UHP (vástagos, asientos, juntas —a menudo elastómeros como el EPDM o el cloropreno—) deben ser compatibles con los gases específicos para evitar la degradación, el hinchamiento o reacciones químicas que generen impurezas.

Limpieza inicial: Tras su fabricación, las válvulas se someten a una limpieza de precisión para eliminar aceites de mecanizado, partículas y otros residuos. Los procesos pueden incluir una limpieza por ultrasonidos con disolventes de grado farmacéutico, seguida de un secado en un entorno controlado y libre de partículas.

Manipulación y embalaje limpios: Las válvulas deben envasarse en bolsas limpias y disipadoras de electricidad estática, y montarse en salas limpias clasificadas según la norma ISO para evitar la recontaminación.

3. Pruebas y verificación de la pureza

Las pruebas de pureza garantizan que la válvula no se convierta en una fuente de contaminación. Se centran en el recorrido interno del gas y en la interfaz donde el gas entra en contacto con los materiales de la válvula UHP.

3.1. Pruebas de contaminación por partículas
Las partículas pueden dañar el equipo respiratorio o introducirse directamente en las vías respiratorias del paciente.

Método: Se hace pasar un gas limpio, seco y libre de partículas (normalmente nitrógeno o aire médico) a través de la válvula a un caudal especificado. El efluente se hace pasar a través de un contador de partículas por láser o de un filtro de membrana.

Análisis: El contador de partículas cuantifica las partículas en rangos de tamaño (por ejemplo, ≥0,5 µm y ≥5,0 µm). En el caso de la recogida mediante filtro, este se examina al microscopio y se cuentan y miden las partículas.

Norma: La norma ISO 9170 especifica los niveles de partículas permitidos. Por ejemplo, puede exigir que la unidad terminal (incluida la válvula) no libere más de un determinado número de partículas por metro cúbico de flujo de gas.

3.2. Ensayos de hidrocarburos y compuestos orgánicos volátiles (COV)
Los lubricantes residuales, los agentes de limpieza o la desgasificación de los polímeros pueden introducir hidrocarburos.

Método: Cromatografía de gases (GC), a menudo acoplada a un detector de ionización de llama (FID) o a un espectrómetro de masas (MS). Se recoge una muestra de gas haciendo pasar un gas portador inerte a través de la válvula y capturando los COV en un tubo sorbente, o bien inyectando directamente el efluente en el GC.

Análisis: El cromatógrafo identifica y cuantifica compuestos específicos de hidrocarburos. El contenido total de hidrocarburos se expresa a menudo como equivalente de metano.

Norma: Los límites son estrictos, a menudo en el rango de partes por millón (ppm) bajas o incluso de partes por mil millones (ppb), especialmente en el caso de los aceites y los hidrocarburos pesados.

3.3. Análisis de humedad (vapor de agua)
El exceso de humedad puede provocar corrosión, crecimiento microbiano y obstrucciones por hielo en sistemas de alto caudal.

Método: Uso de un medidor de punto de rocío de precisión. Se hace pasar el gas a través de la válvula y se mide su punto de rocío. Un punto de rocío bajo (p. ej., <-40 °C) indica que el gas es extremadamente seco.

Análisis: El punto de rocío medido se convierte en contenido de vapor de agua (por ejemplo, en mg/m³ o ppmv).

Norma: La norma NFPA 99 y las farmacopeas (como la USP) definen los niveles máximos de humedad para los gases médicos (por ejemplo, para el aire médico, un punto de rocío de -46 °C a presión atmosférica es un requisito habitual).

3.4. Identidad y pureza del gas (contaminación cruzada)
Esto verifica que la válvula suministre el gas correcto y no contaminado.

Método: Análisis de gases mediante espectroscopia infrarroja (IR), detección paramagnética (para O₂) o analizadores basados en láser. En una salida terminal, se toma una muestra del gas y se analiza.

Análisis: El analizador confirma la concentración del gas (por ejemplo, entre el 99,5 % y el 100,5 % para el oxígeno médico) y comprueba la presencia de contaminantes como CO, CO₂ u otros gases que podrían indicar una conexión cruzada o una fuga interna.

Norma: Las monografías de la farmacopea definen los niveles de pureza requeridos para cada gas médico.

3.5. Contaminación biológica (esterilidad)
Es un aspecto crítico para las válvulas utilizadas en circuitos respiratorios o de insuflación, aunque lo es en menor medida para las válvulas de distribución de las tuberías.

Método: Si es necesario, las válvulas se esterilizan (por ejemplo, con óxido de etileno, en autoclave o mediante radiación gamma) y, a continuación, se someten a ensayos de esterilidad (sumergiendo los componentes en medios de cultivo) o a ensayos de endotoxinas bacterianas (ensayo LAL).

Análisis: El crecimiento de microorganismos indica que la prueba ha fallado. Los niveles de endotoxinas deben estar por debajo de un umbral.

4. Pruebas y verificación de la integridad del sellado (pruebas de fugas)

Las pruebas de fugas se realizan tanto en condiciones estáticas (cerrado) como dinámicas (bajo simulación de flujo).

4.1. Prueba de mantenimiento de presión / caída de presión (método principal)
Esta es la prueba cuantitativa más habitual para las válvulas de cierre.

Método: La válvula UHP se instala en un dispositivo de ensayo. La entrada se presuriza con un gas de ensayo (a menudo nitrógeno o helio) hasta una presión de ensayo especificada (por ejemplo, 1,5 veces la presión máxima de trabajo, según la norma ISO 9170). A continuación, se cierra la válvula. La presión se supervisa con un transductor de alta resolución durante un periodo definido (por ejemplo, 2 minutos).

Análisis: Cualquier caída de presión que supere el límite permitido (que tiene en cuenta pequeños cambios de temperatura) indica una fuga. La prueba es muy sensible y puede detectar fugas muy pequeñas cuando se realiza en un entorno con temperatura estable.

Cálculo: La tasa de fuga puede estimarse utilizando la ley de los gases ideales si se conoce el volumen aguas arriba.

4.2. Prueba de inmersión en burbujas (cualitativa / baja sensibilidad)
Una prueba sencilla y tradicional para detectar fugas importantes.

Método: La válvula presurizada se sumerge en un baño de agua.

Análisis: Un flujo constante de burbujas indica una fuga significativa. Este método es sucio, puede contaminar la válvula y es poco sensible a las fugas pequeñas. Se utiliza a menudo como comprobación aproximada durante la instalación, pero no es adecuado para una validación formal.

4.3. Detección con gas trazador (alta sensibilidad)
Para aplicaciones críticas o para localizar fugas muy pequeñas, se utilizan gases trazadores como el helio.

Método: Detección de fugas mediante espectrometría de masas de helio.

Método de vacío: La válvula UHP se presuriza con helio y se coloca en una cámara de vacío conectada a un espectrómetro de masas. Se detecta cualquier fuga de helio procedente de la válvula.

Método de rastreo: La válvula se presuriza con helio y una sonda «rastreadora» portátil rastrea todas las posibles vías de fuga (juntas, vástago, uniones del cuerpo).

Análisis: El espectrómetro de masas proporciona una tasa de fuga cuantitativa (por ejemplo, en mbar·L/s o atm·cc/s). Normas como la ISO 15848 definen clases de estanqueidad para las válvulas.

4.3. Fuga por flujo (para válvulas UHP en reguladores o salidas)
Comprueba la estanqueidad del propio mecanismo de la válvula UHP en condiciones de caudal.

Método: Con la válvula en posición cerrada, se aplica presión aguas arriba. Se conecta un caudalímetro o una bureta de película de jabón aguas abajo. Se mide cualquier gas que pase por el asiento de la válvula cerrada.

Análisis: El caudal medido corresponde a la tasa de fuga del asiento. La norma ISO 10524 (para reguladores de presión) especifica las tasas de fuga máximas permitidas.

5. Validación integrada en sistemas de tuberías

Las pruebas individuales de las válvulas UHP se complementan con una validación de todo el sistema:

Prueba de conexiones cruzadas: Tras la instalación, cada salida se somete a prueba con un analizador específico para cada gas a fin de garantizar que el gas presente sea el correcto; esta es la prueba definitiva de la integridad de las válvulas y las tuberías frente a posibles conexiones erróneas.

Prueba de pureza del sistema de tuberías: Toda la tubería, incluidas todas las válvulas, se purga y se somete a pruebas para detectar contaminación por partículas e hidrocarburos antes de su puesta en servicio.

Pruebas periódicas (verificación continua): Las válvulas de salida se someten a pruebas anuales (según la norma NFPA 99) para comprobar que el gas sea el correcto, que el caudal sea adecuado, que no haya fugas y que la integridad mecánica sea la adecuada.

6. Documentación y trazabilidad

Todas las pruebas deben documentarse en un informe de validación o certificado de prueba, incluyendo:

Identificador único de la válvula (número de serie)

Normas aplicables y criterios de aceptación

Equipo de prueba utilizado (con fechas de calibración)

Condiciones de ensayo (presión, gas, duración)

Datos brutos y resultados

Firma del técnico y fecha
Esto garantiza una trazabilidad completa, un principio fundamental de los sistemas de calidad de los productos sanitarios (ISO 13485).
