Guía técnica sobre los sistemas automáticos de conmutación de gas

{{{sourceTextContent.subTitle}}}

Guía técnica sobre los sistemas automáticos de conmutación de gas

{{{sourceTextContent.description}}}

En entornos industriales de alta precisión, la transición de una fuente de gas agotada a un suministro de reserva es más que una necesidad logística; es una variable crítica del proceso. Para sectores que van desde la fabricación de semiconductores y la producción farmacéutica hasta los laboratorios analíticos y las energías renovables, cualquier fluctuación o interrupción en el suministro de gas puede provocar pérdidas catastróficas de producto, daños en los equipos o riesgos para la seguridad. El sistema automático de conmutación de gas constituye la principal medida de protección frente a estos riesgos, ya que garantiza un flujo continuo e ininterrumpido de gases de alta pureza.

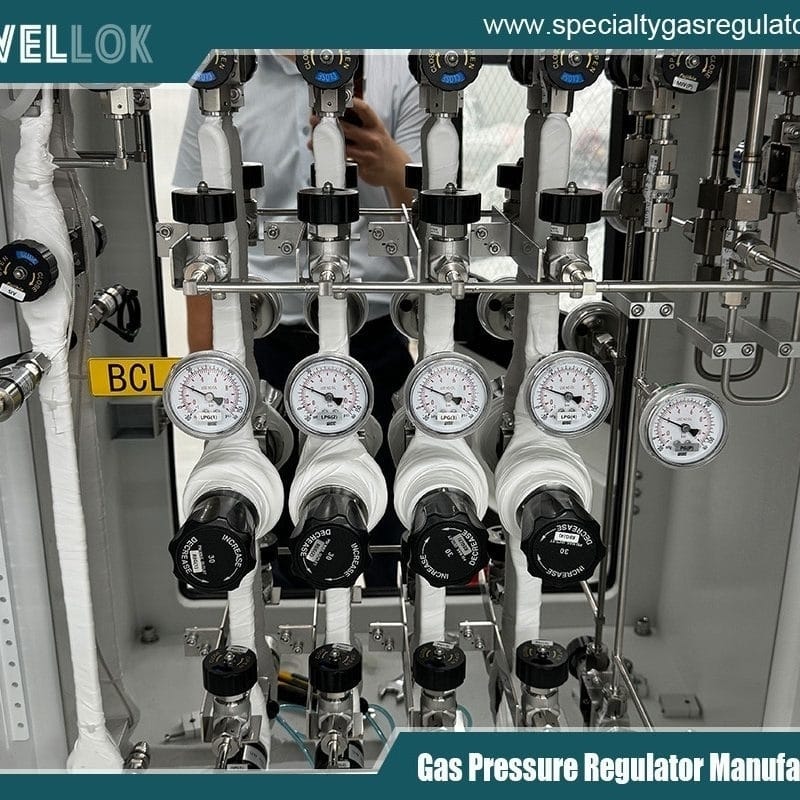

Reguladores de presión de gas de ultra alta pureza y alto caudal
Reguladores de presión de gas de ultra alta pureza y alto caudal
Comprender el mecanismo de conmutación automática de gases
Un sistema de conmutación automática de gases, también conocido como colector de conmutación, es un conjunto de control de fluidos diseñado para proporcionar un suministro ininterrumpido de gas mediante la transición automática de un cilindro (o banco) principal a una reserva secundaria una vez que se alcanza un umbral de presión predefinido.

A diferencia de los sistemas manuales, que requieren que un operador supervise los manómetros y accione físicamente las válvulas, un sistema automático funciona de forma autónoma. Esta autonomía se consigue mediante una lógica de diferencial de presión o la integración de sensores electrónicos, lo que permite un funcionamiento ininterrumpido las 24 horas del día, los 7 días de la semana, sin intervención humana.

Componentes técnicos principales
La integridad y la fiabilidad de un sistema de conmutación dependen de la calidad de cada uno de sus componentes. Los sistemas de alto rendimiento, como los fabricados en acero inoxidable 316L, suelen incluir:

Reguladores de presión de dos etapas: Los colectores más avanzados utilizan un proceso de reducción de presión en dos etapas. La primera etapa reduce la elevada presión de entrada procedente de los cilindros, mientras que la segunda etapa ajusta con precisión la presión de suministro según los requisitos de la aplicación, garantizando la estabilidad incluso cuando desciende la presión de los cilindros.
Válvula de conmutación automática: El «corazón» del sistema. En las versiones neumáticas o mecánicas, esta válvula reacciona ante la diferencia de presión entre los dos bancos. En las versiones electrónicas, un controlador lógico programable (PLC) o un microcontrolador activa una válvula solenoide cuando los sensores detectan que se está agotando el suministro.
Transductores y manómetros de presión: proporcionan datos en tiempo real sobre el estado de las fuentes primaria y secundaria.
Válvulas de retención: instaladas en cada entrada, las válvulas de retención evitan el reflujo y la contaminación cruzada al sustituir los cilindros.
Válvulas de purga: Los conjuntos de purga integrados permiten a los operarios eliminar el aire atmosférico y la humedad de las tuberías durante los cambios de cilindro, lo que mantiene la pureza del gas.
Alarmas visuales y acústicas: Estas avisan al personal de que se ha producido un cambio y de que es necesario sustituir el banco agotado.

Materiales de ingeniería: El papel del acero inoxidable 316L
En el caso de los gases especiales —especialmente aquellos que son corrosivos, tóxicos o de pureza ultraalta (UHP)—, la elección del material no es negociable. El acero inoxidable 316L es el estándar del sector debido a su resistencia superior a la corrosión y a sus bajas propiedades de desgasificación.

En aplicaciones de UHP, como la fabricación de semiconductores, los componentes suelen someterse a un electropulido para lograr un acabado superficial de 5Ra o superior. Esta superficie ultralisa minimiza la retención de partículas y evita la acumulación de contaminantes que podrían comprometer la integridad del flujo de gas.

Principio de funcionamiento: el método de diferencia de presión
El método mecánico más habitual para la conmutación automática se basa en una diferencia de presión.

Configuración del sistema: tanto el banco primario como el secundario están conectados y abiertos. El regulador primario se ajusta a una presión de suministro ligeramente superior a la del regulador secundario.
Consumo primario: El sistema se abastece del banco primario porque su punto de consigna más alto mantiene cerrada la válvula de retención secundaria.
La conmutación: A medida que los cilindros primarios se van agotando, la presión desciende por debajo del punto de consigna del regulador secundario. En ese preciso momento, el regulador secundario «toma el relevo» de la carga.
Reinicio: Una vez que el operador sustituye los cilindros primarios vacíos, gira una manivela o reinicia el control electrónico para designar los nuevos cilindros como fuente primaria, y el ciclo continúa.

Aplicaciones críticas
Semiconductores: Los microchips modernos requieren un flujo constante de gases como el silano, el trifluoruro de nitrógeno y el argón. Incluso una caída de presión de un milisegundo durante una conmutación puede estropear una oblea de silicio.
Laboratorios: Los instrumentos de cromatografía de gases y espectrometría de masas requieren gases portadores estables y de alta pureza para obtener resultados precisos.
Hospitales: Los colectores de gases médicos garantizan que los sistemas de soporte vital, como los respiradores, dispongan de un suministro constante de oxígeno u óxido nitroso.
Energías renovables: La producción de pilas de combustible de hidrógeno y la fabricación de paneles solares dependen de estos sistemas para mantener líneas de producción de alto rendimiento.

Normas de seguridad y rendimiento
A la hora de diseñar o implementar un sistema automático de conmutación de gases, es fundamental cumplir con las normas internacionales. Esto incluye el cumplimiento de las normas de la ASME (Sociedad Americana de Ingenieros Mecánicos) para recipientes a presión y la certificación CE para los componentes electrónicos. Además, los sistemas que manipulan gases inflamables deben incorporar supresores de llama y estar conectados a tierra para evitar descargas estáticas.

Mantenimiento y vida útil
Para garantizar una vida útil prolongada (que a menudo supera el millón de operaciones en los sistemas de gama alta), es necesario un mantenimiento periódico. Esto implica:

Pruebas de fugas: Comprobar periódicamente todas las uniones y conexiones en espiral mediante detección de fugas con helio o soluciones especializadas.
Calibración de los reguladores: Asegurarse de que los umbrales de presión de conmutación sigan siendo precisos.
Inspección de componentes: Comprobar las válvulas de diafragma y las juntas en busca de signos de desgaste o degradación química.
Reguladores de presión de gas de ultra alta pureza y alto caudal
Reguladores de presión de gas de ultra alta pureza y alto caudal
Conclusión

El sistema automático de conmutación de gases es una pieza fundamental de la gestión moderna de gases industriales. Al eliminar el error humano, minimizar el tiempo de inactividad y garantizar la pureza absoluta del suministro de gas, estos sistemas permiten a las industrias de alta tecnología superar los límites de la precisión y la eficiencia. A medida que las exigencias de fabricación sigan creciendo, la integración de componentes de acero inoxidable 316L y la automatización avanzada seguirán siendo el estándar para el suministro de gas de misión crítica.

Para obtener más información sobre la guía técnica de los sistemas automáticos de conmutación de gases, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/gas-changeover-system/.
