Cómo elegir la válvula UHP para gas argón: válvula de diafragma frente a válvula de fuelle

{{{sourceTextContent.subTitle}}}

Cómo elegir la válvula UHP para gas argón: válvula de diafragma frente a válvula de fuelle

{{{sourceTextContent.description}}}

En el mundo de la fabricación avanzada y la investigación —desde la fabricación de semiconductores y la energía fotovoltaica hasta el sector aeroespacial y la química analítica—, la integridad de los gases de proceso es imprescindible. El argón, como gas inerte de protección y purga, es omnipresente en estos campos. Sin embargo, su valor depende totalmente de su pureza. La introducción de contaminantes a niveles de partes por mil millones (ppb) o incluso de partes por billón (ppt) puede provocar pérdidas catastróficas de rendimiento, datos de investigación erróneos o fallos en los componentes.

La válvula suele ser el eslabón más débil en un sistema de suministro de argón de pureza ultraalta (UHP). Se trata de un dispositivo mecánico con piezas móviles situadas directamente en el flujo de gas, lo que lo convierte en un punto clave para la posible entrada, retención y desgasificación de contaminantes. Por lo tanto, seleccionar el tipo de válvula adecuado no es una cuestión de conveniencia, sino una decisión de ingeniería fundamental que afecta al rendimiento del sistema, a la seguridad operativa y al coste total de propiedad.

En el caso del argón, el debate se centra de forma abrumadora en dos tecnologías superiores: la válvula de diafragma y la válvula de fuelle metálico. Este artículo ofrece una comparación técnica detallada que orienta a los ingenieros y diseñadores de sistemas a través de los parámetros críticos para tomar una decisión informada.

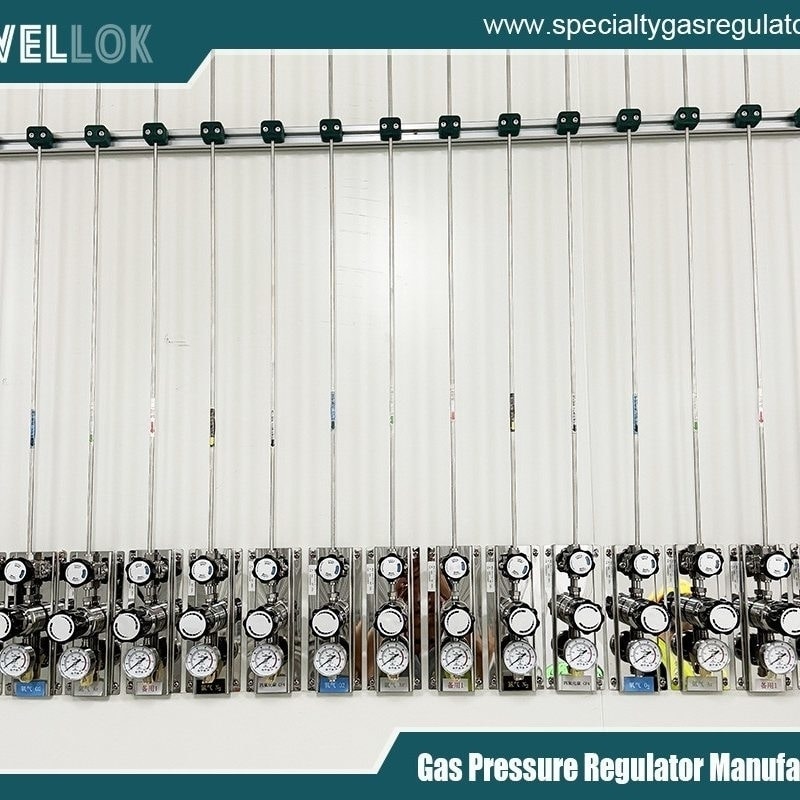

Caja de distribución de válvulas de gas SIH4
Caja de distribución de válvulas de gas SIH4
Comprender el reto de la contaminación

Antes de evaluar las válvulas, es necesario comprender qué es lo que están diseñadas para evitar:

Generación de partículas: El desgaste interno de las juntas y las piezas móviles genera partículas microscópicas.
Permeación: la difusión de gases atmosféricos (por ejemplo, O₂, N₂, H₂O) a través de las juntas de polímero o las paredes del cuerpo de la válvula.
Desgasificación: la desorción de humedad, hidrocarburos y otras sustancias volátiles de las superficies internas y las juntas.
Tramos muertos y fugas virtuales: Cavidades internas en las que el gas puede estancarse, quedar atrapado y filtrarse lentamente de nuevo al flujo.
Fugas: Tanto externas (hacia la atmósfera) como internas (del vástago al cuerpo).
Las válvulas UHP están diseñadas para minimizar todos estos fenómenos mediante filosofías de diseño específicas.

La válvula de diafragma: un diseño de «defensa sellada»

Principio de funcionamiento:
Una válvula de diafragma utiliza un diafragma flexible, normalmente de polímero, como elemento de sellado y barrera. El vástago del actuador presiona el diafragma contra un asiento elevado (borde de contención) en el cuerpo de la válvula para detener el flujo. Cuando se retrae, el diafragma se eleva por completo, ofreciendo una vía de flujo suave y sin obstrucciones. La característica fundamental es que el diafragma aísla por completo el mecanismo de la válvula (vástago, resorte, actuador) del gas de proceso.

Ventajas clave para el argón de ultraalto presión (UHP):

Aislamiento inigualable: El diseño herméticamente sellado garantiza que no haya fugas desde el vástago hacia la corriente de gas (fugas internas) ni contacto del gas con el mecanismo del actuador. Esta es su mayor ventaja.
Volumen interno y zonas muertas mínimos: Cuando está abierta, la trayectoria del flujo es recta y puede ser extremadamente suave, imitando a la tubería. Esto garantiza una purga eficiente y zonas de residencia mínimas.
Baja generación de partículas: Al no haber juntas dinámicas del vástago expuestas al gas, y dado que la acción de sellado principal consiste en la suave compresión de un diafragma sobre un rebosadero liso, la generación de partículas es muy baja.
Excelente estanqueidad al helio: Los diseños pueden alcanzar tasas de fuga externas excepcionalmente bajas (< 1 x 10⁻⁹ atm cc/seg. He).
Resistencia a la corrosión: Los cuerpos suelen ser de acero inoxidable 316L VIM/VAR (fundido por inducción al vacío/refundido por arco al vacío), y el diafragma en contacto con el fluido puede fabricarse con materiales altamente inertes como el PCTFE (Kalrez®) o el PTFE.

Limitaciones inherentes:

El diafragma como único punto de fallo: El diafragma es un componente consumible. Su vida útil a la flexión determina la vida útil de la válvula. Su fallo puede provocar una fuga catastrófica.
Rango limitado de temperatura y presión: El diafragma de polímero limita las temperaturas de funcionamiento (normalmente de -20 °C a 150 °C) y los valores nominales de presión (desde vacío total hasta ~1500 psi, dependiendo del diseño). Los picos repentinos de presión pueden dañarlo.
Posibilidad de permeación: Aunque es mínimo con fluoropolímeros de alta calidad, es posible cierto nivel de permeabilidad a los gases atmosféricos a través del diafragma, lo que puede resultar crítico para las aplicaciones que exigen la máxima pureza.
Coeficiente de caudal (Cv): Aunque es bueno, el reborde elevado puede crear una trayectoria de flujo ligeramente más restrictiva en comparación con una válvula de fuelle de paso total.

La válvula de fuelle metálico: una barrera robusta, totalmente metálica

Principio de funcionamiento:
Una válvula de fuelle utiliza un fuelle metálico ondulado y herméticamente sellado como junta móvil del vástago. El vástago está fijado a la parte superior del fuelle, que se alarga y se contrae al accionarse. La junta principal en la punta del vástago suele ser un obturador metálico (por ejemplo, de acero inoxidable) que sella contra un asiento metálico (a menudo con una junta blanda e inerte, como níquel o plata). El fuelle forma una barrera dinámica totalmente metálica entre el gas de proceso y la atmósfera.

Ventajas clave de la válvula de argón UHP:

Vía de contacto con el fluido totalmente metálica y resistente a altas temperaturas: El fuelle, el vástago y el cuerpo son todos de metal (acero inoxidable 316L, aleación 600, etc.), lo que elimina la desgasificación y la permeación de polímeros. Esto permite un recocido a alta temperatura (por ejemplo, a más de 300 °C) para lograr las tasas de desgasificación más bajas posibles.
Durabilidad extrema y capacidad para altas presiones: Los fuelles metálicos son robustos, capaces de soportar presiones muy elevadas (hasta 6000 psi o más) y no son susceptibles de sufrir fallos repentinos como un diafragma. La vida útil suele ser muy elevada (más de 100 000 ciclos).
Ideales para gases abrasivos o calientes: La construcción totalmente metálica es ideal si existe riesgo de plasma, calor o condiciones inusuales que puedan degradar un diafragma de polímero.
Alta capacidad de caudal (Cv): Los diseños suelen presentar una vía de flujo recta y de paso completo con una restricción mínima, lo que ofrece una excelente conductancia.
Modo de fallo fiable y predecible: un fuelle suele fallar al desarrollar una pequeña fuga, detectable mediante un aumento de la presión del conjunto o mediante pruebas de estanqueidad, en lugar de una rotura repentina.

Limitaciones inherentes:

Volumen virtual: Las convoluciones del fuelle crean pequeños volúmenes difíciles de purgar en los que puede quedar atrapado gas. Se trata de una «fuga virtual». Los diseños de alta calidad minimizan este fenómeno mediante técnicas de embutición profunda y características especiales de purga.
Partículas de desgaste metal contra metal: La acción de sellado suele implicar contacto metal contra metal (válvula de asiento/asiento), lo que puede generar partículas metálicas. Las variantes con asiento blando mitigan este problema.
Fatiga del fuelle: Aunque es duradero, el fuelle está sujeto a fatiga cíclica. Su vida útil depende de la longitud de la carrera, el diferencial de presión y el material.
Posibilidad de fugas internas: Si el sellado principal del obturador se degrada, pueden producirse fugas internas, aunque esto no provoca contaminación atmosférica.

Comparación directa y matriz de decisión

Parámetro Válvula de diafragma Válvula de fuelle metálico Veredicto
Barrera de sellado principal Diafragma de polímero Fuelle metálico Fuelle por resistencia a la temperatura y robustez; diafragma por un aislamiento perfecto.
Pureza máxima (desgasificación) Excelente (con recocido) Superior (totalmente metálica, temperaturas de recocido más altas) El fuelle gana por presentar las especificaciones de desgasificación más bajas en términos absolutos.
Fugas internas (del vástago al cuerpo) Cero (totalmente aislado) Posible (a través del sello de clapeta) El diafragma es la solución definitiva para evitar la contaminación del vástago al cuerpo.
Generación de partículas Muy baja Baja (posible debido al sello metálico) El diafragma tiene una ligera ventaja, pero ambos son excelentes en diseños de ultra alta presión (UHP).
Vida útil y previsibilidad: Buena (10 000-100 000 ciclos). El fallo es repentino. Muy alta (más de 100 000 ciclos). El fallo es gradual (fuga). El fuelle es adecuado para aplicaciones de alto número de ciclos o que requieran una fiabilidad crítica.
Presión y temperatura Limitadas por el diafragma (p. ej., 1 500 psi, 150 °C) Elevadas (p. ej., 6 000 psi, 450 °C) Fuelle para alta presión/temperatura o recocido >200 °C.
Conductancia de flujo (Cv) Buena Normalmente más alta (diseños de paso total) Fuelle para aplicaciones de alto caudal.
Fugas virtuales / Purga Excelente (suave, volumen interno mínimo) Buena (requiere un diseño cuidadoso para minimizar el volumen del fuelle) El diafragma es más sencillo de purgar por completo.
Coste total de propiedad Coste inicial más bajo; coste de sustitución del diafragma. Coste inicial más alto; mantenimiento muy reducido. Diafragma para pocos ciclos; fuelle para muchos ciclos o bajo coste a lo largo de la vida útil.

Pautas de selección en función de la aplicación

Elija una válvula de diafragma cuando:

El aislamiento absoluto sea primordial: en instrumentos analíticos (p. ej., GC-MS, ICP-MS) o procesos sensibles en los que no se pueda aceptar que el gas desprendido del lubricante o del actuador llegue a la muestra.
La purga rápida y el volumen muerto reducido son fundamentales: en cromatografía de gases o sistemas de colectores en los que el volumen de la cavidad de la válvula influye directamente en el tiempo de respuesta del sistema y en la forma del pico.
Las condiciones de funcionamiento son moderadas: su sistema de argón funciona dentro de los rangos estándar de temperatura (<150 °C) y presión (<1500 psi).
El coste es una limitación principal para aplicaciones de bajo ciclo: para sistemas en los que las válvulas se accionan con poca frecuencia (por ejemplo, válvulas de aislamiento para armarios de gas).

Elija una válvula de fuelle metálico cuando:

Se requiera una pureza extrema con recocido: en sistemas de suministro de precursores de semiconductores o cámaras de simulación espacial, donde las condiciones de UHV/UHP exigen juntas totalmente metálicas y recocibles con niveles de impurezas de ppb/ppt.
Se requiera durabilidad y una vida útil de alto número de ciclos: en bancos de pruebas automatizados, conmutación frecuente de colectores o cualquier aplicación que requiera cientos de ciclos al día.
Se trabaje con alta presión o alta temperatura: para el suministro de argón a alta presión (por ejemplo, para pulverización catódica) o en sistemas sometidos a recocido in situ.
La fiabilidad y un mantenimiento predecible son fundamentales: en sistemas de difícil acceso o críticos para la seguridad, en los que se prefiere un modo de fallo gradual (fuga detectable) a uno repentino.
Caja de válvulas de gas SIH4
Caja de válvulas de gas SIH4
Conclusión

La elección entre una válvula de diafragma y una de fuelle para el argón UHP no consiste en encontrar una tecnología universalmente «mejor», sino en adaptar las características de la válvula a las prioridades del sistema.

La válvula de diafragma encarna la filosofía de la «contención perfecta». Sacrifica parte de su robustez y de sus límites de temperatura para lograr una barrera sin concesiones entre el proceso y el mundo mecánico. Es el bisturí del cirujano: preciso, limpio e ideal para entornos controlados.
La válvula de fuelle metálico encarna la filosofía de la «integridad robusta». Adopta una construcción íntegramente metálica para ofrecer la máxima estabilidad, durabilidad y rendimiento a altas temperaturas, al tiempo que gestiona meticulosamente la compensación del volumen virtual interno. Es el caballo de batalla industrial: potente, fiable y diseñada para condiciones exigentes.
Para la mayoría de las aplicaciones de válvulas de gas argón a ultraalta presión (UHP), si su sistema puede someterse a un recocido por encima de los 150 °C o requiere una durabilidad extrema, la válvula de fuelle metálico es la opción predeterminada y estándar del sector. Si su aplicación es muy sensible al volumen interno, funciona en condiciones moderadas y exige el máximo aislamiento del actuador, la válvula de diafragma es una solución excelente y, a menudo, más económica.

Consulte siempre las especificaciones certificadas del fabricante en cuanto a índices de fuga, recuento de partículas, datos de desgasificación y valores Cv. En última instancia, la mejor opción es aquella que proporcione la pureza, la fiabilidad y la relación calidad-precio necesarias para su aplicación específica con argón.
