Reguladores de gas PH3 para sistemas de suministro de gas de grado electrónico: diseño, retos y requisitos de seguridad

{{{sourceTextContent.subTitle}}}

Reguladores de gas PH3 para sistemas de suministro de gas de grado electrónico: diseño, retos y requisitos de seguridad

{{{sourceTextContent.description}}}

La incesante búsqueda de dispositivos semiconductores más pequeños, potentes y eficientes exige una pureza y una precisión sin precedentes en los procesos de fabricación. La fosfina (PH₃), un gas precursor altamente tóxico, pirofórico y fundamental, es un elemento clave en muchos procesos avanzados de dopaje, crecimiento epitaxial y deposición de películas finas. Su suministro seguro, estable y libre de contaminación desde la fuente de gas hasta la cámara de proceso es fundamental, una tarea que depende principalmente del regulador de gas. Este artículo técnico profundiza en el diseño especializado, los retos operativos, la ciencia de los materiales y los rigurosos protocolos de seguridad inherentes a los reguladores de gas PH₃ utilizados en los sistemas de suministro de gas de grado electrónico. Analizamos cómo se diseñan estos componentes para mantener una pureza ultraalta (UHP), garantizar un control constante de la presión y mitigar los riesgos extremos asociados al PH₃, respaldando así la integridad de la fabricación de semiconductores.

Fabricantes de colectores de cambio de cilindros de gas
Fabricantes de colectores de cambio de cilindros de gas
El papel fundamental del PH₃ en la fabricación de semiconductores
La fabricación moderna de semiconductores se basa en un conjunto de gases especiales para modificar las propiedades eléctricas y estructurales de las obleas de silicio. El PH₃, como fuente de fósforo, es indispensable para el dopaje de tipo n, la formación de regiones cruciales en los transistores y la deposición de películas de silicio dopadas con fósforo (por ejemplo, poli-Si, SiP) mediante deposición química en fase de vapor (CVD) o deposición de capas atómicas (ALD). Estas aplicaciones requieren que el gas se suministre a presiones y caudales específicos y altamente controlados, a menudo en modos pulsátiles o en estado estacionario preciso.
Cualquier desviación —ya sea una fluctuación de presión, la generación de partículas o la contaminación metálica— puede provocar variaciones en la concentración del dopante, la falta de uniformidad de la película o el fallo del dispositivo, lo que repercute directamente en el rendimiento y la producción. El regulador de gas, situado entre la botella de alta presión o la fuente a granel y la línea de suministro, es el primer y más crítico punto de control. Para un gas tan peligroso y sensible como la fosfina, este regulador no es un componente estándar, sino una obra maestra de ingeniería de precisión y diseño de seguridad.

Propiedades únicas del PH₃ y retos asociados
El diseño de un regulador para el PH₃ comienza con una comprensión exhaustiva de sus exigentes propiedades:
Alta toxicidad: El PH₃ tiene un límite de exposición medio ponderado en el tiempo (TWA) que suele estar por debajo de 0,1 ppm. Incluso las fugas más mínimas son letales. Esto exige una estanqueidad un orden de magnitud más estricta que en el caso de los gases inertes.
Piroforicidad: La fosfina puede inflamarse espontáneamente en el aire a concentraciones superiores a su límite inferior de inflamabilidad (~1,8 %). Esto exige diseños que impidan la entrada de aire y eliminen las fuentes de ignición.
Reactividad y descomposición: El PH₃ puede descomponerse a temperaturas elevadas o al entrar en contacto con determinados materiales, formando depósitos sólidos de fósforo. Estos pueden obstruir los orificios, las conexiones y las válvulas del regulador, lo que provoca un mal funcionamiento y genera partículas peligrosas.
Requisitos de pureza ultraalta: El PH₃ de grado electrónico tiene niveles de pureza especificados en partes por mil millones (ppb) o incluso en partes por billón (ppt) para las impurezas metálicas. El regulador no debe aportar ningún contaminante (iones metálicos, partículas, humedad, hidrocarburos).
Corrosividad: Aunque no es tan corrosivo como el HF, sus productos de descomposición y sus posibles interacciones con la humedad exigen una selección cuidadosa de los materiales.

Filosofía de diseño y características clave de los reguladores de gas PH₃
El objetivo principal del diseño es proporcionar un control preciso y estable de la presión de salida, al tiempo que actúa como una barrera absoluta contra la contaminación y las fugas. Entre las características clave se incluyen:
3.1. Selección de materiales y tratamientos superficiales

Cuerpo y componentes internos: El acero inoxidable de alta calidad 316L o 316L VIM/VAR (fundido por inducción al vacío/refundido por arco al vacío) es el estándar debido a su excelente resistencia a la corrosión y a sus bajas propiedades de desgasificación. Para las aplicaciones más críticas, se utilizan aleaciones de níquel o aceros especialmente pasivados.
Acabado superficial: Todas las superficies en contacto con el fluido se someten a un electropulido exhaustivo hasta obtener un acabado especular (p. ej., Ra < 10 µpulgadas). Esto minimiza la superficie expuesta, reduciendo los puntos de adsorción/desorción de humedad y gases, y evita la generación de partículas.
Diafragma: El corazón del elemento sensor de presión es un diafragma metálico soldado, fabricado normalmente en acero inoxidable 316L o Hastelloy. Los diafragmas elastoméricos están estrictamente prohibidos debido a los riesgos de permeación, desgasificación y descomposición.
Juntas: Todas las juntas estáticas emplean juntas metálicas (por ejemplo, ConFlat® con juntas de cobre o níquel) o, cuando es necesario, juntas tóricas de perfluoroelastómero (FFKM) ultralimpias compatibles con PH₃. El sellado dinámico se reduce al mínimo y, cuando es necesario, se utilizan diseños avanzados con sellado por fuelle para eliminar las fugas en el vástago.
3.2. Control de la contaminación

Minimización del volumen muerto: Los volúmenes internos están diseñados para ser extremadamente pequeños, con el fin de facilitar una purga rápida y reducir la cantidad de gas que podría descomponerse o quedar atrapado.
Gestión de partículas: Las geometrías internas están optimizadas para evitar zonas de retención. Los componentes se montan en salas limpias de clase ISO 4 (clase 10) o superior, y los reguladores se envasan en bolsas con nitrógeno limpio y seco.
Orificios de purga y ventilación: Los orificios de purga, situados estratégicamente, permiten una purga exhaustiva del cuerpo y la cavidad del regulador antes y después de su uso, lo que evita el contacto entre el aire y el PH₃ y elimina cualquier producto de descomposición. Los orificios de ventilación están diseñados para una evacuación segura hacia un sistema de depuración.
3.3. Control y estabilidad de la presión

Carga por resorte frente a carga por cúpula: Para aplicaciones de alta precisión, los reguladores con carga por cúpula (de pistón) suelen preferirse frente a los de carga por resorte. Un «gas de cúpula» limpio e inerte (como N₂ o He) actúa sobre el diafragma, proporcionando una presión de salida más estable que no se ve afectada por la caída de la presión de suministro («caída») ni por las variaciones en la constante elástica del muelle. Esto separa el mecanismo de control del gas de proceso.
Características de caudal: El regulador está diseñado para proporcionar una capacidad de caudal (Cv) suficiente para la aplicación, al tiempo que mantiene la estabilidad a caudales muy bajos, habituales en los procesos de ALD y en algunos de CVD.

La importancia primordial de los sistemas de seguridad
La seguridad no es un complemento, sino un principio de diseño integrado.
Integridad frente a fugas: Todos los reguladores se someten a pruebas de fugas de helio al 100 % con una sensibilidad de 1 × 10⁻⁹ atm·cc/s o superior. Esto garantiza que no se escape PH₃ al ambiente.
Válvulas de aislamiento integradas: Muchos reguladores de PH₃ forman parte de un módulo «gas stick» que incluye una válvula de cierre (SOV) manual o neumática aguas arriba y otra SOV aguas abajo. El propio regulador puede tener un diseño de «tapa cerrada». Esto permite aislar completamente el regulador, lo que facilita su sustitución de forma segura.
Protección contra sobrepresión: Se instala un disco de ruptura específico o una válvula de seguridad en el lado de baja presión, que descarga hacia un sistema de depuración de gases tóxicos, para proteger contra la sobrepresurización derivada de obstrucciones aguas abajo o de un fallo del regulador.
Compatibilidad de los materiales: Todos los materiales en contacto con el gas se someten a rigurosas pruebas de compatibilidad con el PH₃ para evitar la descomposición catalítica o la corrosión.
Construcción resistente al fuego: Los componentes están diseñados para soportar la exposición al fuego durante un tiempo determinado, con el fin de evitar fallos catastróficos en caso de incendio en las instalaciones.

Integración del sistema y protocolos de manejo
El regulador es solo un nodo de un sistema de suministro seguro. Una integración adecuada es fundamental:

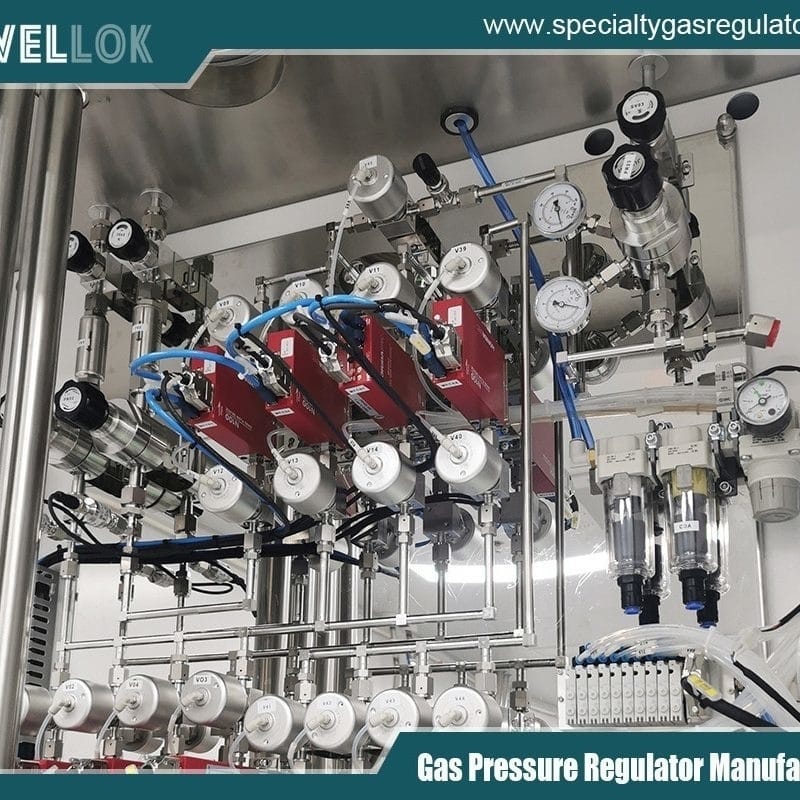

Armarios de gas: Los reguladores de PH₃ se alojan en armarios de gas reforzados y ventilados continuamente, equipados con detectores de gases tóxicos (TGM) configurados para dar la alarma a fracciones del TWA. Los armarios cuentan con un sistema automático de extinción de incendios y están interconectados con los sistemas de purga.
Procedimientos de purga: Es obligatorio seguir estrictos procedimientos de purga en varias etapas, utilizando nitrógeno seco y libre de oxígeno, antes de abrir cualquier parte del sistema a la atmósfera y antes de introducir PH₃.
Sistemas de depuración: Todas las líneas de escape y ventilación procedentes del regulador y del armario conducen directamente a un depurador de PH₃ específico y de alta eficiencia (que suele utilizar oxidación química o descomposición térmica) antes de que se libere cualquier efluente.
Procedimientos de sustitución: Las sustituciones de cilindros y reguladores se realizan siguiendo permisos de trabajo seguro (SWP) detallados y por escrito, a menudo utilizando métodos de doble bloqueo y purga o basados en la purga, con el personal equipado con el equipo de protección individual (EPI) adecuado y con monitorización continua de los gases.

Tendencias y avances futuros
A medida que los nodos de proceso se reducen aún más y surgen nuevas arquitecturas como los transistores 3D NAND y Gate-All-Around (GAA), se intensifican las exigencias en cuanto al suministro de gas:
Mayor pureza: Se requieren reguladores con una generación de partículas y una lixiviación de impurezas metálicas aún menores.
Mayor estabilidad para ALD/ALE: tiempos de respuesta más rápidos y un control de presión ultrastable para el suministro de pulsos de menos de un segundo.
Monitorización inteligente: integración de sensores de presión, temperatura e incluso de partículas con comunicación digital (Industria 4.0) para el mantenimiento predictivo, la monitorización del estado en tiempo real y la trazabilidad.
Métodos de suministro alternativos: El sector está explorando alternativas más seguras, como fuentes sólidas o burbujeadores de baja presión, a los cilindros de PH₃ de alta presión, lo que requeriría diseños de reguladores y vaporizadores completamente nuevos.
Reguladores de presión de gas de acero inoxidable 316L UHP
Reguladores de presión de gas de acero inoxidable 316L UHP
Conclusión
El regulador de gas PH₃ en un sistema de suministro de grado electrónico es un componente crítico y sofisticado que opera en la encrucijada entre la precisión extrema y el peligro extremo. Su diseño es un testimonio de la ciencia avanzada de los materiales, el mecanizado de precisión y un compromiso fundamental con la seguridad. Al garantizar el suministro estable, puro y controlado de este precursor indispensable pero peligroso, estos reguladores especializados permiten directamente la producción de la microelectrónica avanzada que impulsa el mundo moderno. Su evolución continua, guiada por los imperativos gemelos de la pureza y la seguridad, seguirá siendo esencial para el avance de la industria de los semiconductores a lo largo de la Ley de Moore y más allá.
Para obtener más información sobre los reguladores de gas PH3 para sistemas de suministro de gas de grado electrónico —diseño, retos e imperativos de seguridad—, puede visitar la página web de Jewellok en https://www.specialtygasregulator.com/product-category/ultra-high-purity-diaphragm-valves/.
