Colectores de gas de trimetilaluminio (TMA) de alta pureza para sistemas ALD y CVD

{{{sourceTextContent.subTitle}}}

Colectores de gas de trimetilaluminio (TMA) de alta pureza para sistemas ALD y CVD

{{{sourceTextContent.description}}}

El incesante impulso hacia dispositivos semiconductores y películas delgadas funcionales cada vez más pequeños, rápidos y eficientes ha convertido a la deposición por capas atómicas (ALD) y a la deposición química en fase de vapor (CVD) en técnicas de fabricación fundamentales. En el corazón de muchos procesos para la deposición de dieléctricos de alta constante dieléctrica (κ) (por ejemplo, Al₂O₃), barreras de difusión y semiconductores de nitruro de grupo III se encuentra el precursor organometálico trimetilaluminio (TMA). Sin embargo, la naturaleza altamente reactiva, pirofórica y sensible a la humedad del TMA plantea retos formidables para su suministro seguro y preciso. El colector de gas —la red de válvulas, tuberías, reguladores y sensores que transporta el TMA desde su fuente hasta la cámara de reacción— no es simplemente una instalación de fontanería; es un subsistema crítico cuyo diseño determina la calidad de la película, la reproducibilidad del proceso y la seguridad operativa. Este artículo profundiza en los principios de ingeniería, las consideraciones sobre los materiales y las filosofías de diseño esenciales para construir colectores de gas de TMA de alta pureza que cumplan con las exigentes demandas de los modernos sistemas ALD y CVD.

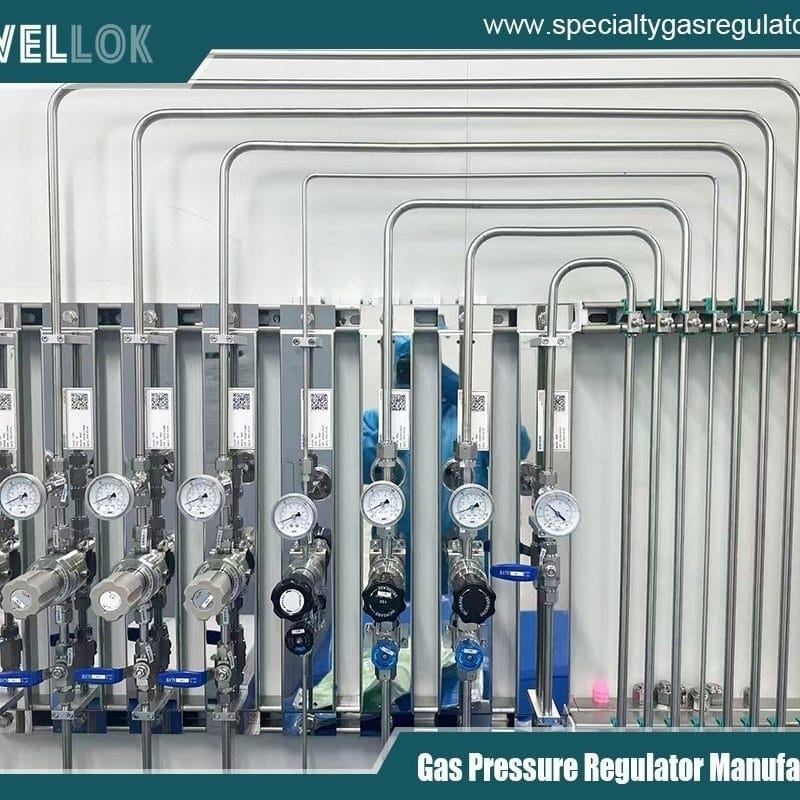

Fabricante de cajas de colectores de válvulas VMB en China
Fabricante de cajas de colectores de válvulas VMB en China
1. La importancia fundamental del suministro de precursores

En los procesos ALD y CVD, la calidad de la película depositada está intrínsecamente ligada a la introducción controlada de los gases precursores. El ALD, que se basa en reacciones superficiales autolimitadas, requiere una dosificación excepcionalmente precisa y secuencial de los precursores. El CVD, aunque a menudo funciona en un régimen de flujo continuo, exige un suministro de vapor estable, constante y libre de contaminación. El TMA (Al(CH₃)₃), un líquido a temperatura ambiente con una elevada presión de vapor (~11 Torr a 20 °C), es un precursor fundamental para las películas que contienen aluminio. Su alta reactividad lo hace ideal para procesos a baja temperatura, pero también requiere un sistema de suministro capaz de gestionar su propensión a reaccionar con el oxígeno, el agua e incluso consigo mismo (formando oligómeros) si no se maneja adecuadamente.

Un colector mal diseñado introduce puntos de contaminación, generación de partículas, inestabilidad de la presión o condiciones inseguras. Las impurezas, como el oxígeno o el agua, provocan inclusiones oxidadas en la película, lo que degrada las propiedades eléctricas. Los contaminantes residuales o los «efectos memoria» de pulsos anteriores limitan la flexibilidad y la pureza del proceso. Por lo tanto, el colector de gas TMA debe diseñarse para alcanzar tres objetivos fundamentales: pureza ultraalta, suministro de precisión y seguridad intrínseca.

2. Retos fundamentales en la manipulación del TMA

El diseño para el TMA comienza por comprender su relación adversa con el entorno:

Piroforicidad: el TMA se inflama espontáneamente al entrar en contacto con el aire. Todo el colector debe purgarse y mantenerse bajo una atmósfera inerte (normalmente N₂ o Ar).

Sensibilidad a la humedad y al oxígeno: reacciona violentamente con el H₂O y el O₂, produciendo partículas de alúmina, metano y calor. Estas partículas pueden obstruir conductos, válvulas y filtros, mientras que las reacciones comprometen la estequiometría de los precursores.

Formación de aductos y oligomerización: El TMA puede formar aductos ácido-base de Lewis con éteres o aminas y puede dimerizarse u oligomerizarse, especialmente si se calienta en exceso o si trazas de impurezas catalizan las reacciones, alterando su presión de vapor y su cinética de suministro.

Carácter «pegajoso»: El TMA y sus productos de descomposición tienden a adsorberse en las superficies, lo que provoca efectos de memoria y tiempos de bombeo prolongados.

3. Filosofía de diseño del colector: un enfoque sistémico

Un colector de gas TMA de alto rendimiento se basa en una filosofía holística que integra la ciencia de los materiales, la dinámica de fluidos y la ingeniería de control.

3.1. Selección de materiales: la base de la pureza

Acero inoxidable 316L/316L VIM-VAR: el material estándar. El 316L ofrece una buena resistencia a la corrosión. Es fundamental que se haya fundido por inducción al vacío y refundido por arco al vacío (VIM-VAR) para reducir las impurezas y la desgasificación. Las superficies interiores electropulidas (EP) minimizan la superficie, reducen los puntos de adsorción y mejoran la eliminación de partículas.

Aleaciones de alto rendimiento: Para obtener la máxima pureza, las aleaciones de níquel como el Hastelloy C-22 ofrecen una resistencia superior a los cloruros y a los subproductos ácidos, aunque a un coste más elevado.

Juntas y sellos: Las juntas metálicas (racores ConFlat® con juntas de cobre o níquel) son obligatorias para todas las conexiones permanentes o semipermanentes. En el caso de las juntas desmontables, se prefieren los perfluoroelastómeros (por ejemplo, Kalrez®, Chemraz®) frente a los fluoropolímeros estándar debido a su permeabilidad extremadamente baja y a su excelente resistencia química a los compuestos organometálicos. Su uso debe minimizarse y limitarse, en la medida de lo posible, a zonas no críticas y calentadas.

Pasivación: Todos los componentes en contacto con el fluido deben someterse a un riguroso proceso de pasivación (normalmente un tratamiento con ácido nítrico) para formar una capa estable e inerte de óxido de cromo sobre el acero inoxidable, lo que evita las reacciones catalíticas y la corrosión.

3.2. Componentes clave y sus funciones

Recipiente de precursores (burbulador/cartucho): suele ser un recipiente de acero inoxidable calentado. Requiere un tubo de inmersión para la burbujeo del gas portador y una línea independiente de extracción de vapor. El control de la temperatura (±0,1 °C) es fundamental para mantener una presión de vapor estable.

Válvulas de aislamiento: Las válvulas de diafragma son el estándar de referencia. Su diseño aísla el actuador del gas de proceso, ofrece una trayectoria de flujo directa cuando están abiertas y proporciona un sellado fiable y libre de partículas. El accionamiento neumático permite la integración con el controlador lógico programable (PLC) del sistema.

Control de caudal: Para el CVD, se utilizan controladores de caudal másico (MFC) con materiales y tratamientos superficiales compatibles con el TMA. Para el ALD, la dosificación precisa no suele lograrse mediante un MFC, sino mediante dosificación basada en la presión. Esto implica el uso de una válvula de conmutación rápida para llenar un «volumen de inyección» o una «línea de dosificación» hasta una presión establecida, para luego inyectar ese volumen discreto en la cámara. Esto requiere válvulas de respuesta extremadamente rápida y transductores de presión precisos (manómetros de capacitancia).

Regulación de presión y transductores: La presión aguas arriba del burbujeador se controla mediante un regulador de presión de alta pureza con sellado metálico. La presión del proceso se supervisa mediante manómetros de capacitancia calefactados de tipo Baratron® para evitar la condensación de TMA.

Filtros: Los filtros de metal sinterizado en línea (p. ej., 0,1 µm), situados antes de los componentes críticos (MFC, válvulas) y antes de la entrada de la cámara, capturan las partículas generadas por las reacciones o en la fase anterior del proceso.

Líneas de purga y ventilación: Es esencial disponer de una red de purga dedicada y multipuerto. La línea de ventilación debe conducir a un sistema de escape dedicado y depurado o a una cámara de combustión o sistema de reducción de emisiones para tratar el gas pirofórico. Las válvulas de purga deben estar cerradas de forma a prueba de fallos.

Calefacción: Todo el colector, desde la salida del burbujeador hasta la entrada de la cámara, debe estar provisto de calefacción de seguimiento y aislado a una temperatura superior al punto de condensación del TMA (normalmente entre 30 y 50 °C, por encima de la temperatura del burbujeador). Se trata de un requisito ineludible para evitar la formación de gotas de líquido, picos de presión y un suministro irregular.

3.3. Integración y configuración

Minimización del volumen muerto: El diseño debe eliminar sin excepción los tramos muertos, las conexiones en T no utilizadas y los grandes volúmenes en los que el TMA pueda estancarse, descomponerse o provocar efectos de memoria. Las vías de flujo deben ser directas y optimizadas.

Estrategia de purga: Es fundamental contar con una purga robusta en varias etapas. Esto incluye una purga de la línea de proceso principal, una «purga cruzada» independiente para el volumen de dosificación en configuraciones ALD y una purga del cartucho. Los ciclos de purga deben diseñarse para desplazar eficazmente el TMA, no solo para diluirlo.

Enclavamientos de seguridad: El PLC debe programarse con enclavamientos de seguridad: monitorización de la presión en el burbujeador, monitorización de la temperatura en todas las zonas calentadas, detección de fugas (a menudo mediante pruebas de aumento de presión) y monitorización de gases tóxicos o combustibles en el sistema de escape y en la cabina. Cualquier fallo debe activar una parada automática, el aislamiento de la fuente de TMA y el inicio de una purga de seguridad.

4. Consideraciones avanzadas para sistemas de última generación

Optimización de pulsos específica para ALD: Para el ALD de alta velocidad (espacial o temporal), el diseño del colector se centra en la conmutación ultrarrápida. Para ello se emplean válvulas piezoeléctricas o neumáticas de alta velocidad situadas lo más cerca posible de la cámara, con un volumen minimizado entre la válvula y el sustrato. El uso de líneas de dosificación dobles (o múltiples) permite que una se llene mientras la otra inyecta, lo que aumenta la frecuencia de los pulsos.

Extracción de vapor frente a burbujeo: Aunque es habitual el burbujeo con un gas portador, la extracción directa de vapor (en la que el gas portador pasa por alto el líquido y se satura de vapor en el espacio de cabeza) puede resultar ventajosa para precursores con una presión de vapor muy elevada, como el TMA, ya que ofrece una extracción de vapor más estable y rápida sin pulverización del líquido.

Monitorización y diagnóstico in situ: La integración de analizadores de gas residual (RGA) en la entrada o la salida de la cámara permite monitorizar la forma del pulso de TMA, detectar productos de descomposición y verificar la pureza. Los analizadores de gas basados en láser pueden proporcionar datos de concentración específicos para cada especie en tiempo real, lo que facilita el control por retroalimentación.

Diseño modular y fácil de mantener: Los colectores deben diseñarse como «módulos» o paneles modulares que puedan aislarse fácilmente, retirarse para su mantenimiento o sustitución, y someterse a un proceso de recocido de forma independiente. Esto minimiza el tiempo de inactividad del sistema.

5. Integración de protocolos de seguridad

El colector es la primera línea de defensa en materia de seguridad del TMA. Su diseño debe integrarse con protocolos operativos estrictos:

Comprobación de fugas: Comprobación obligatoria de fugas de helio tras la instalación o cualquier intervención de mantenimiento.

Ciclos de purga adecuados: Establecimiento y validación de ciclos de purga completos antes de abrir cualquier sección a la atmósfera.

Reducción de emisiones de escape: Asegurarse de que la línea de escape esté conectada a un depurador húmedo o a una unidad de reducción térmica que funcione correctamente y esté diseñada para compuestos organometálicos.

Equipo de protección individual (EPI): Uso de pantallas faciales, batas de laboratorio ignífugas y guantes de caucho butílico al manipular recipientes o conectar conductos.

regulador de presión para cilindros de CO₂
regulador de presión para cilindros de CO₂
6. Conclusión

El colector de gas TMA de alta pureza es una obra maestra de la ingeniería química de precisión. Transforma un líquido peligroso y reactivo en un flujo de reactivo perfectamente controlado. A medida que los nodos de los semiconductores se reducen por debajo de los 3 nm y surgen nuevas aplicaciones en áreas como la electrónica flexible, la energía fotovoltaica (p. ej., capas de pasivación) y la computación cuántica, las exigencias en cuanto a la uniformidad de la película, la conformidad y la calidad de la interfaz se vuelven cada vez más extremas. La evolución de la tecnología de los colectores —hacia una conmutación aún más rápida, una mayor integración con el diagnóstico en tiempo real y un mantenimiento predictivo más inteligente mediante algoritmos de aprendizaje automático— seguirá siendo un factor clave. Invertir en un sistema de suministro de TMA de alta pureza y meticulosamente diseñado no es un coste accesorio; es una inversión fundamental en la capacidad del proceso, el rendimiento y la seguridad, que respalda directamente el avance de la tecnología de películas finas. El colector, a menudo oculto dentro del armario del equipo, es realmente el lugar donde la química del futuro se contiene por primera vez y se coordina con precisión.
