En industrias avanzadas como la fabricación de semiconductores, la producción farmacéutica, la biotecnología, la industria aeroespacial y el procesamiento químico de alta pureza, el control de la contaminación se ha convertido en uno de los factores más críticos que afectan la calidad del producto y la fiabilidad del proceso. Incluso partículas microscópicas, iones metálicos traza o residuos químicos pueden causar defectos importantes, especialmente en la fabricación de semiconductores, donde los nodos de proceso se reducen constantemente hacia tecnologías más avanzadas.

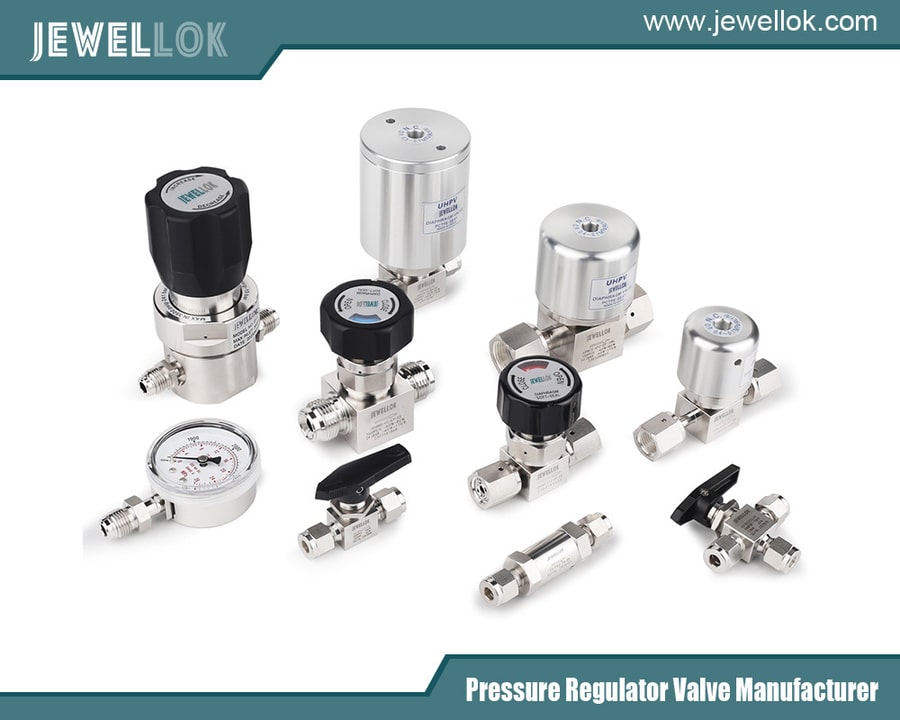

Entre los diversos componentes de control de fluidos y gases, el Válvula de diafragma de ultra alta pureza (UHP). Desempeña un papel fundamental en el mantenimiento de entornos libres de contaminación. A diferencia de las válvulas convencionales, las válvulas de diafragma UHP están diseñadas específicamente para aplicaciones de extrema limpieza donde la pureza del gas y de los productos químicos debe preservarse a lo largo de todo el sistema de suministro.

Mediante la combinación de una selección avanzada de materiales, estructuras internas optimizadas, tecnologías de tratamiento de superficies y procesos de fabricación rigurosos, las válvulas de diafragma UHP pueden minimizar eficazmente la generación de partículas, prevenir fugas y garantizar un rendimiento fiable en aplicaciones críticas.

Este artículo explora cómo las válvulas de diafragma de ultra alta pureza logran una contaminación prácticamente nula y por qué se han convertido en componentes esenciales en los sistemas de fabricación de alta tecnología modernos.

Regulador de presión reductora de doble etapa de ultra alta pureza Reguladores de grado semiconductor
Regulador de presión reductora de doble etapa de ultra alta pureza Reguladores de grado semiconductor
1. Comprender la importancia del control de la contaminación en los sistemas de ultra alta presión (UHP).
Los sistemas de suministro de gases y productos químicos de ultra alta pureza están diseñados para transportar materiales sensibles como gases para procesos de semiconductores, gases especiales, productos químicos corrosivos y fluidos farmacéuticos. Cualquier contaminación introducida durante el transporte puede afectar negativamente al producto final.

Por ejemplo, en la fabricación de semiconductores, los contaminantes pueden provocar:

Rendimiento reducido de las obleas
Circuitos integrados defectuosos
Aumento de los costes de producción
Vida útil del equipo reducida
Inestabilidad del proceso
Las fuentes de contaminación comunes incluyen:

Contaminación por partículas
Las partículas pueden tener su origen en:

Desgaste de la válvula interna
fricción mecánica
Acabado superficial deficiente
Degradación del material
Procesos de limpieza inadecuados
Incluso las partículas de tamaño inferior a un micrómetro pueden afectar a los procesos de fabricación de semiconductores.

Contaminación por iones metálicos
Los iones metálicos liberados por los materiales de las válvulas pueden reaccionar con productos químicos o gases sensibles. Los oligoelementos como el hierro, el níquel, el cromo y el cobre deben controlarse estrictamente en las aplicaciones de semiconductores.

Fugas de gas y productos químicos
Las fugas externas o internas pueden introducir sustancias no deseadas en la línea de proceso, reduciendo la pureza y la seguridad del sistema.

Por lo tanto, cada componente dentro de un sistema de suministro de UHP debe diseñarse para eliminar los riesgos de contaminación. La válvula de diafragma es uno de los componentes más importantes, ya que controla directamente el flujo del fluido de alta pureza.

2. Diseño de estructura única de válvulas de diafragma de ultra alta pureza
La característica clave que permite Válvulas de diafragma de ultra alta presión Su estructura de aislamiento única es clave para lograr un funcionamiento libre de contaminación.

A diferencia de las válvulas de globo o de bola tradicionales, las válvulas de diafragma utilizan un diafragma metálico flexible para separar el fluido del proceso de los componentes mecánicos de funcionamiento.

La estructura básica incluye:

Cuerpo de válvulas
diafragma metálico
Asiento de válvula
Mecanismo actuador
Puertos de entrada y salida de gas
El diafragma actúa como una barrera física entre el fluido del proceso y el actuador de la válvula.

Este diseño ofrece varias ventajas:

Aislamiento completo del medio
Debido a que el diafragma separa completamente el gas o el producto químico del mecanismo de funcionamiento, no existe contacto directo entre el fluido del proceso y las piezas móviles.

Esto evita:

Contaminación por lubricante
Generación de partículas a partir de componentes mecánicos
Productos de corrosión que ingresan al flujo
Diseño con reducción de espacios muertos
Las válvulas de diafragma UHP de alta calidad se fabrican con una geometría interna optimizada para minimizar el volumen muerto.

Un menor volumen muerto significa:

Menos gas atrapado
Purga más rápida
Reducción de la contaminación cruzada
Respuesta mejorada del proceso
Esto es especialmente importante en los sistemas de suministro de gases para semiconductores, donde es posible que se cambien con frecuencia diferentes gases de proceso.

3. Los materiales de alta pureza evitan la contaminación química.
La selección del material es uno de los factores más importantes que determinan el rendimiento de pureza de la válvula.

Las válvulas de diafragma UHP suelen utilizar materiales de acero inoxidable de grado semiconductor, tales como:

acero inoxidable 316L
Acero inoxidable VIM-VAR 316L
Acero inoxidable electropulido
Ventajas del acero inoxidable 316L
El acero inoxidable 316L proporciona:

Excelente resistencia a la corrosión
Baja liberación de iones metálicos
Alta resistencia mecánica
Compatibilidad con productos químicos agresivos
Para aplicaciones de semiconductores, el acero inoxidable industrial estándar suele ser insuficiente. Los sistemas de ultra alta pureza requieren procesos metalúrgicos y de fabricación especialmente controlados.

Tecnología de materiales VIM-VAR
La fusión por inducción al vacío (VIM) y la refundición por arco al vacío (VAR) son procesos de refinación avanzados que se utilizan para producir materiales metálicos extremadamente puros.

Los beneficios incluyen:

Impurezas reducidas
Mejora de la consistencia del material
Niveles de inclusión más bajos
Mayor resistencia a la corrosión
Estas características hacen que el acero inoxidable VIM-VAR 316L sea adecuado para sistemas críticos de suministro de gas.

4. Tecnología de electropulido para superficies internas ultrasuaves
El tratamiento de superficies es otra tecnología clave utilizada para prevenir la contaminación.

Las válvulas de diafragma de ultra alta presión (UHP) suelen someterse a procesos avanzados de electropulido.

El electropulido elimina las imperfecciones microscópicas de la superficie mediante un proceso electroquímico.

Tras el electropulido, la superficie interna queda:

Extremadamente suave
Menos reactivo
Más fácil de limpiar
Menos propenso a atrapar partículas
Los requisitos típicos de rugosidad superficial para aplicaciones de ultra alta presión (UHP) pueden alcanzar los siguientes valores:

Ra ≤ 0,25 μm
Ra ≤ 0,15 μm para aplicaciones de semiconductores avanzadas
Una superficie más lisa reduce:

Adhesión de partículas
Absorción química
Retención de humedad
acumulación de residuos de gas
Como resultado, la válvula puede mantener una alta pureza incluso durante el funcionamiento continuo.

5. La tecnología de diafragma metálico garantiza un rendimiento sin fugas.
El diafragma es el corazón de una válvula de diafragma de ultra alta presión (UHP).

Las válvulas modernas de alto rendimiento utilizan diafragmas metálicos especialmente diseñados y fabricados con materiales como:

aleación de níquel-cobalto
Aleación Hastelloy
Acero inoxidable de alto rendimiento
Estos materiales proporcionan:

Excelente resistencia a la fatiga
Alta resistencia a la corrosión
Rendimiento mecánico estable
Vida útil de alto ciclo
En las fábricas de semiconductores, las válvulas pueden operar miles o millones de ciclos.

Un diafragma de alta calidad debe mantener:

Fuerza de sellado constante
Generación de partículas bajas
Control de presión fiable
Rendimiento de fugas ultrabajas
Las válvulas de diafragma UHP avanzadas pueden lograr tasas de fuga extremadamente bajas, lo que las hace adecuadas para gases tóxicos, corrosivos y sensibles.

Los requisitos de rendimiento típicos incluyen:

Prueba de fugas de helio
Prueba de fugas internas
Pruebas de fugas externas
Esto garantiza que los gases peligrosos permanezcan contenidos de forma segura, al tiempo que se protege la pureza del proceso.

6. Los procesos de fabricación rigurosos reducen los riesgos de contaminación.
Ni siquiera los mejores materiales pueden garantizar la pureza sin un estricto control de fabricación.

Las válvulas de diafragma de ultra alta presión (UHP) requieren entornos de producción especializados.

Entorno de fabricación limpio
Los procesos de fabricación suelen incluir:

Conjunto de sala limpia de clase 1000 o superior
Mecanizado controlado por partículas
Procedimientos de limpieza especializados
Envases con control de pureza
Procesos de limpieza avanzados
Antes del envío, las válvulas UHP suelen someterse a varios pasos de limpieza:

Limpieza ultrasónica
Elimina:

residuos de aceite
Partículas de mecanizado
contaminantes de la superficie
Limpieza química
Elimina:

residuos metálicos
contaminación orgánica
capas de óxido
Enjuague con agua de alta pureza
Utiliza agua ultrapura para evitar la contaminación secundaria.

Secado y envasado
Las válvulas se secan mediante procesos controlados y se sellan en envases limpios para mantener su pureza antes de la instalación.

7. Prevención de la adsorción de humedad y gases
La contaminación por humedad es otra preocupación importante en los procesos de fabricación de semiconductores.

Ciertos gases, entre ellos:

silano
Amoníaco
cloruro de hidrógeno
compuestos de boro
son extremadamente sensibles a la humedad.

Las válvulas de diafragma UHP reducen los riesgos de humedad mediante:

Superficies internas lisas
Diseños de bajo volumen muerto
Sellado de alta integridad
Tratamiento superficial adecuado
Algunas válvulas avanzadas están diseñadas con características de desgasificación de humedad extremadamente bajas, lo que ayuda a mantener condiciones de proceso estables.

8. Aplicaciones de las válvulas de diafragma de ultra alta pureza
Debido a sus capacidades superiores de control de la contaminación, las válvulas de diafragma UHP se utilizan ampliamente en:

Fabricación de semiconductores
Las aplicaciones incluyen:

gabinetes de gas
deposición química en fase vapor (CVD)
Deposición de capas atómicas (ALD)
Sistemas de grabado
Sistemas de implantación iónica
Controlan gases de proceso de alta pureza, tales como:

Nitrógeno
Oxígeno
Hidrógeno
Gases especiales
Gases corrosivos
Industria farmacéutica
Se utiliza para:

Manipulación de fluidos estériles
Procesamiento biofarmacéutico
Sistemas de agua de alta pureza
Industria química
Utilizado en:

Suministro de productos químicos corrosivos
Transporte de productos químicos especializados
Laboratorios de investigación
Fabricación de paneles solares y pantallas
Se utiliza para:

Deposición de película delgada
Procesos de recubrimiento al vacío
Control de gases de alta pureza
9. Cómo las válvulas de diafragma UHP contribuyen a la mejora del rendimiento de los semiconductores.
En la fabricación de semiconductores, el control de la contaminación afecta directamente a la eficiencia de la producción.

Una válvula de diafragma UHP fiable ayuda a mejorar:

Estabilidad del proceso
Un flujo de gas estable y un control de la presión crean condiciones de fabricación uniformes.

Fiabilidad de los equipos
La reducción de la contaminación previene:

Fallo de la válvula
Obstrucción de la tubería
corrosión de los equipos
Rendimiento del producto
Los niveles de contaminación más bajos dan como resultado:

Menos defectos en las obleas
Mayor eficiencia de producción
Reducción de residuos de materiales
Por lo tanto, las válvulas de diafragma de ultra alta presión no son simplemente dispositivos de control de flujo; son componentes críticos que influyen directamente en el rendimiento de la fabricación.

10. Tendencias de desarrollo futuro de las válvulas de diafragma de ultra alta presión
A medida que la tecnología de semiconductores siga avanzando hacia nodos de proceso más pequeños, los requisitos de pureza y fiabilidad serán cada vez más estrictos.

Las futuras tecnologías de válvulas de diafragma de ultra alta presión se centrarán en:

Materiales de mayor pureza
Las nuevas tecnologías de aleación reducirán aún más las fuentes de contaminación.

Monitorización inteligente de válvulas
Las válvulas inteligentes integradas con sensores pueden proporcionar:

Detección de fugas en tiempo real
Monitoreo del ciclo
Mantenimiento predictivo
Mejores tecnologías de superficie
Las tecnologías avanzadas de recubrimiento y pulido mejorarán la resistencia a la corrosión y reducirán la generación de partículas.

Diseños miniaturizados
Los diseños de válvulas compactas permitirán el uso de equipos semiconductores más pequeños y complejos.

regulador de grado semiconductor de ultra alta pureza de una sola etapa
regulador de grado semiconductor de ultra alta pureza de una sola etapa
Conclusión
Válvulas de diafragma de ultra alta pureza Garantizamos la ausencia total de contaminación mediante una combinación de diseño estructural avanzado, materiales de primera calidad, fabricación de precisión y un estricto control de la limpieza.

El mecanismo de aislamiento por diafragma evita el contacto entre el fluido de proceso y los componentes mecánicos. El acero inoxidable 316L de alta pureza reduce los riesgos de contaminación química. La tecnología de electropulido crea superficies internas ultrasuaves, mientras que los avanzados diseños de sellado garantizan un rendimiento de fuga extremadamente bajo.

Para las fábricas de semiconductores, las instalaciones farmacéuticas y otras industrias críticas, las válvulas de diafragma de ultra alta presión (UHP) son componentes esenciales para mantener la integridad del proceso y lograr una calidad de producto constante.

A medida que las tecnologías de fabricación sigan exigiendo niveles de pureza más elevados, las válvulas de diafragma de ultra alta pureza seguirán siendo una solución fundamental para sistemas de control de fluidos y gases seguros, fiables y libres de contaminación.

Para obtener más información sobre cómo las válvulas de diafragma de ultra alta pureza garantizan la ausencia de contaminación en procesos de fabricación críticos, puede visitar Jewellok en https://www.jewellok.com/ Para más información.
