¿Cómo funciona un colector de conmutación de gas nitrógeno?

{{{sourceTextContent.subTitle}}}

¿Cómo funciona un colector de conmutación de gas nitrógeno?

{{{sourceTextContent.description}}}

En sectores en los que la precisión, la seguridad y la continuidad de las operaciones son fundamentales, el nitrógeno desempeña un papel crucial como medio inerte y no reactivo. Desde centros médicos que garantizan el correcto funcionamiento de equipos de soporte vital hasta plantas de fabricación que preservan la integridad de los productos mediante atmósferas inertes, las aplicaciones del nitrógeno son amplias y críticas. En el corazón de una distribución fiable de nitrógeno se encuentra el colector de conmutación: un sofisticado sistema diseñado para alternar sin problemas entre las fuentes de gas, evitando así los tiempos de inactividad que podrían provocar costosas interrupciones o riesgos para la seguridad. Imaginemos un quirófano de un hospital o una línea de fabricación de semiconductores: un fallo momentáneo en el suministro de nitrógeno podría comprometer la esterilidad, dañar componentes sensibles o incluso poner en peligro vidas humanas. El colector de conmutación de nitrógeno mitiga este riesgo al pasar automáticamente de un banco de cilindros agotado a uno de reserva, manteniendo una presión y un caudal constantes.

El nitrógeno, que constituye aproximadamente el 78 % de la atmósfera terrestre, se extrae, se comprime y se almacena en cilindros de alta presión o en dewars de líquido para su uso industrial. A diferencia de los gases combustibles como el propano, la naturaleza inerte del nitrógeno lo hace ideal para aplicaciones de purga, inertización y presurización. Los colectores de conmutación han evolucionado desde configuraciones manuales básicas hasta sistemas automáticos avanzados que incorporan sensores, reguladores y dispositivos de seguridad, cumpliendo con normas como la NFPA 99 para gases médicos o las directrices ISO para la pureza industrial. Estos sistemas gestionan presiones que van desde los 3.000 psi de los cilindros hasta niveles de trabajo tan bajos como 5-50 psi, dependiendo de la aplicación.

Este artículo analiza los entresijos de los colectores de conmutación de gas nitrógeno, abarcando su definición, componentes, principios de funcionamiento, instalación, mantenimiento, características de seguridad y diversas aplicaciones. Al desmitificar esta tecnología, los usuarios —desde técnicos de laboratorio hasta responsables de instalaciones— pueden optimizar sus configuraciones para lograr mayor eficiencia y fiabilidad. En una era de creciente automatización y normativas estrictas, comprender estos colectores es esencial para aprovechar las ventajas del nitrógeno sin concesiones.

Fabricantes de accesorios de pureza ultraalta en China
Fabricantes de accesorios de pureza ultraalta en China

¿Qué es un colector de conmutación de gas nitrógeno?

Un colector de conmutación de gas nitrógeno es un conjunto integrado de válvulas, reguladores y tuberías que conecta varios cilindros o depósitos de nitrógeno a una única línea de distribución, lo que permite la conmutación automática o semiautomática para garantizar un suministro continuo de gas. Actúa como garante de la continuidad del flujo, supervisando las presiones de las fuentes y redirigiendo el suministro cuando el banco principal se está agotando. En esencia, se trata de un cuadro de conmutación con regulación de presión diseñado específicamente para satisfacer las exigencias de alta pureza del nitrógeno, lo que evita la contaminación o las fluctuaciones de presión que podrían afectar a los procesos posteriores.

Los tipos varían según el nivel de automatización: los colectores manuales requieren la intervención del operador para conmutar las válvulas, lo que resulta adecuado para instalaciones de baja demanda, pero es propenso a errores humanos; las versiones semiautomáticas se conmutan ante una caída de presión, pero necesitan un reinicio manual tras la sustitución de la botella; los sistemas totalmente automáticos gestionan todo de forma electrónica, lo que resulta ideal para aplicaciones críticas como las industrias médica o de semiconductores. En el caso del nitrógeno, los colectores suelen incorporar racores CGA-580 para evitar conexiones cruzadas con otros gases, lo que garantiza la seguridad y el cumplimiento de la normativa.

En el ámbito médico, forman parte de los sistemas de suministro de gas a granel que abastecen a quirófanos o UCI, mientras que los colectores industriales pueden dar servicio a protectores de soldadura o líneas de envasado de alimentos. Las capacidades van desde instalaciones residenciales o de laboratorio con dos cilindros hasta configuraciones con múltiples bancos para usuarios de gran volumen. Entre las ventajas se incluyen la minimización del tiempo de inactividad, la reducción de la mano de obra necesaria para la supervisión y una mayor seguridad gracias a las alarmas integradas. Por ejemplo, en aplicaciones de gases especiales, los colectores totalmente automáticos gestionan el suministro de nitrógeno puro con precisión, conmutando a umbrales como 100-200 psi. La selección del tipo adecuado depende de factores como la pureza del gas (p. ej., 99,999 % para laboratorios), los caudales (hasta 500 SCFH) y las condiciones ambientales, lo que hace que los colectores de nitrógeno sean indispensables para una gestión fiable del gas inerte.

Componentes de un colector de conmutación de nitrógeno

La eficacia de un colector de conmutación de nitrógeno se debe a sus componentes, diseñados meticulosamente, cada uno de los cuales contribuye al control de la presión, la conmutación y la seguridad. El núcleo es la unidad de control del colector, una carcasa que contiene dos reguladores de presión —uno para el banco de servicio y otro para el de reserva— ajustados a presiones ligeramente diferentes (por ejemplo, el de servicio a 150 psi y el de reserva a 125 psi) para facilitar la conmutación automática.

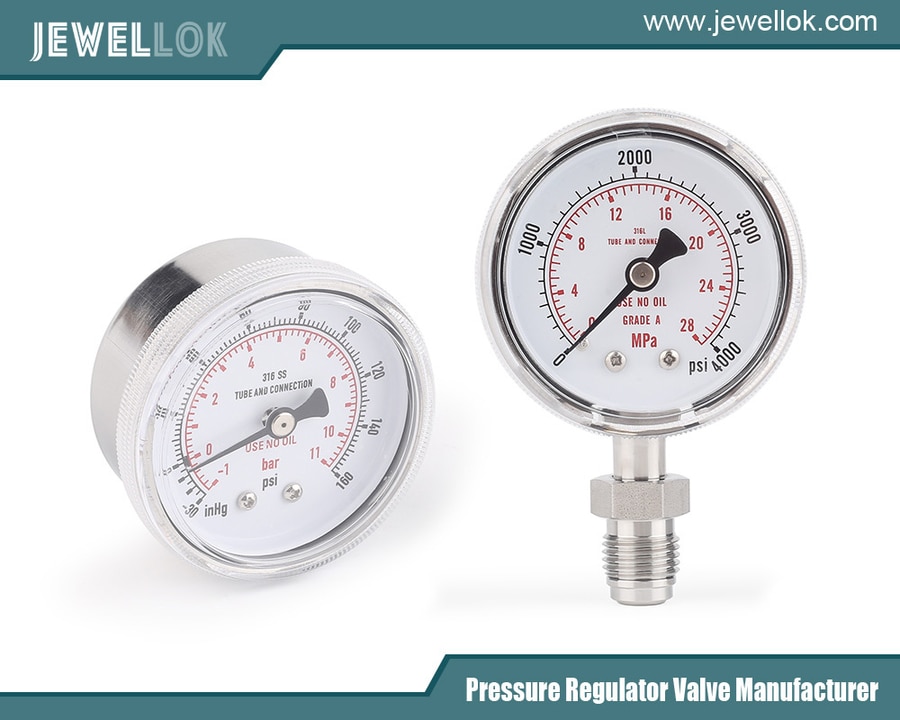

Los colectores del banco de suministro conectan las botellas en paralelo, a menudo mediante mangueras flexibles provistas de válvulas de retención para evitar el reflujo y la contaminación. Estos colectores pueden albergar entre 2 y 12 botellas por lado, con válvulas de aislamiento para el mantenimiento individual de cada botella. Los manómetros controlan las presiones de entrada y salida, mientras que los transductores de los modelos automáticos proporcionan lecturas digitales y alarmas.

Los indicadores son fundamentales: señales visuales, luces LED (verde para el servicio, rojo para la reserva activa) o alarmas sonoras que avisan del agotamiento. Las características de seguridad incluyen válvulas de alivio para descargar el exceso de presión, filtros para retener impurezas y válvulas solenoides para la conmutación electrónica en sistemas totalmente automáticos.

Para adaptaciones específicas al nitrógeno, materiales como el latón o el acero inoxidable resisten la corrosión, y los puertos de purga permiten el lavado con gas inerte para mantener la pureza. En los colectores médicos, los reguladores con carga de cúpula garantizan un suministro estable, y las interfaces de monitorización remota se integran con los sistemas de gestión de edificios. Los accesorios de montaje fijan la unidad, a menudo montada en la pared o en el suelo, con amortiguadores de vibraciones para mayor estabilidad. En conjunto, estos componentes forman un sistema robusto y modular diseñado para presiones de hasta 3.000 psi, con una vida útil superior a 10 años si se mantiene adecuadamente.

Cómo funciona: el mecanismo operativo

La genialidad operativa de un colector de conmutación de gas nitrógeno reside en su conmutación por diferencia de presión, lo que garantiza transiciones fluidas sin interrupción del caudal. Analicemos el proceso.

Inicialmente, los cilindros están conectados tanto al colector de servicio como al de reserva, con todas las válvulas abiertas. La unidad de control da prioridad al banco de servicio, donde el regulador está ajustado a una presión más alta (por ejemplo, 150 psi) que la de la reserva (125 psi). El nitrógeno fluye desde los cilindros de servicio a través del regulador, reduciendo la presión al nivel de salida requerido (por ejemplo, 50 psi para uso en laboratorio), y pasa a la línea de distribución.

A medida que el consumo agota el banco de servicio, su presión desciende. Cuando cae por debajo del punto de consigna de la reserva, el colector abre automáticamente la vía de reserva, lo que permite que esta tome el relevo sin que se produzca una caída de presión en los aparatos. Este conmutador mecánico o electrónico —mediante diafragmas en los modelos semiautomáticos o sensores en los totalmente automáticos— activa indicadores, como una luz roja o una alarma, que avisan a los operadores de que deben sustituir el banco vacío.

Tras la conmutación, el operador aísla el banco agotado, sustituye los cilindros, purga las líneas si es necesario y reinicia el sistema accionando el selector o mediante los controles. En las versiones totalmente automáticas, los controles electrónicos se encargan de los reinicios y pueden integrarse con un sistema SCADA para la supervisión remota.

La dinámica de la presión es clave: los cilindros de nitrógeno parten de unos 2.200-3.000 psi y se vaporizan según sea necesario. La regulación en dos etapas del colector evita la congelación y garantiza la pureza. En las instalaciones de nitrógeno líquido, los vaporizadores lo convierten en gas antes de su entrada en el colector. La resolución de problemas consiste en comprobar si las presiones están igualadas (lo que indica fugas) o si hay interruptores averiados (debido a filtros obstruidos). La fiabilidad de este mecanismo lo hace imprescindible para operaciones ininterrumpidas.

Guía de instalación

La instalación adecuada de un colector de conmutación de gas nitrógeno es fundamental para la seguridad y el rendimiento, y requiere técnicos certificados familiarizados con la normativa sobre gases. Comience seleccionando una ubicación ventilada y accesible, alejada de fuentes de ignición, con espacio suficiente para acceder a las botellas.

Fije la unidad de control de forma segura mediante soportes, asegurándose de que quede nivelada. Conecte los colectores a las botellas con racores CGA-580, aplicando sellador de roscas con moderación. Instale conductos de ventilación para las válvulas de alivio, dirigiéndolos al exterior con válvulas de retención para evitar el reflujo.

Cablee los componentes eléctricos de los modelos automáticos, integrando las alarmas. Presurice lentamente, comprobando si hay fugas con solución jabonosa o detectores. Ajuste los puntos de consigna mediante tornillos o interfaces, verificando la conmutación mediante una simulación de agotamiento. Documente la configuración para garantizar el cumplimiento normativo, incluyendo las pruebas de presión. Entre los errores más comunes se encuentran una ventilación inadecuada o racores incompatibles, lo que puede dar lugar a situaciones de riesgo.

Mantenimiento y resolución de averías

El mantenimiento preserva la integridad del colector e implica inspecciones y pruebas periódicas. Realice pruebas de funcionamiento mensuales ajustando las presiones y verificando los conmutadores, además de comprobar que no haya fugas en las uniones. Purgue con nitrógeno durante las puestas en marcha y paradas para expulsar los contaminantes.

Inspeccione si hay corrosión, especialmente en entornos húmedos, y sustituya los racores flexibles cada 5-10 años. Limpie los filtros y los respiraderos anualmente. Resolución de averías: ¿No se produce la conmutación? Compruebe la alimentación eléctrica o los diferenciales de presión. ¿Se activan las alarmas por error? Calibre los sensores. Un servicio técnico profesional cada 1-2 años garantiza la longevidad del sistema.

Consideraciones de seguridad

La seguridad en los colectores de nitrógeno se centra en los riesgos de asfixia, los peligros relacionados con la presión y la pureza. Instálelos en zonas bien ventiladas con monitores de oxígeno. Utilice racores CGA para evitar confusiones. Incorpore válvulas de cierre y protocolos de emergencia. La formación periódica y el cumplimiento de las normas de la OSHA e ISO mitigan los riesgos.

Aplicaciones

Los colectores de nitrógeno prestan servicio a diversos sectores: el médico, para instrumentos quirúrgicos y criogenia; el industrial, para la inertización en soldadura y el envasado de alimentos con el fin de prolongar su vida útil; los laboratorios, para cromatografía; y la fabricación, para el estampado con troqueles con una fuerza constante. Permiten trabajar con precisión en las industrias de la automoción, farmacéutica y de climatización.

sistema de suministro de gas de alta pureza y alta presión
sistema de suministro de gas de alta pureza y alta presión
Conclusión

El colector de conmutación de nitrógeno es un ejemplo de excelencia en ingeniería, ya que proporciona un suministro ininterrumpido de gas inerte mediante una gestión inteligente de la presión. Dominar sus componentes, su funcionamiento y su mantenimiento permite a los usuarios mejorar la eficiencia operativa y la seguridad. A medida que las industrias avancen, estos sistemas seguirán siendo tecnologías fundamentales para la utilización del nitrógeno.

Para obtener más información sobre cómo funciona un colector de conmutación de nitrógeno, puede visitar la página web de Jewellok en https://www.jewellok.com/.
