¿Cómo funciona un regulador de presión de nitrógeno gaseoso?

{{{sourceTextContent.subTitle}}}

¿Cómo funciona un regulador de presión de nitrógeno gaseoso?

{{{sourceTextContent.description}}}

En el mundo de los gases industriales, el nitrógeno destaca como uno de los elementos más versátiles y más utilizados. El nitrógeno, que constituye aproximadamente el 78 % de la atmósfera terrestre, es un gas inerte que no reacciona fácilmente con otras sustancias, lo que lo hace ideal para una gran variedad de aplicaciones, que van desde la conservación de alimentos hasta la soldadura y los procedimientos médicos. Sin embargo, la manipulación del nitrógeno, especialmente cuando se almacena en cilindros a alta presión, requiere un control preciso para garantizar la seguridad, la eficiencia y un rendimiento óptimo. Aquí es donde entra en juego el regulador de presión de gas nitrógeno.

Un regulador de presión de nitrógeno gaseoso es un dispositivo mecánico diseñado para reducir la alta presión del nitrógeno gaseoso procedente de una botella de almacenamiento o de una tubería a una presión de salida más baja, más manejable y constante, adecuada para los equipos o procesos posteriores. Básicamente, actúa como un «guardián», manteniendo una presión de salida estable a pesar de las fluctuaciones en la presión de entrada o en la demanda. Sin dicho regulador, la presión bruta procedente de una botella de nitrógeno —que a menudo supera los 2.000 psi— podría dañar las herramientas, provocar fugas o incluso dar lugar a explosiones.

No se puede subestimar la importancia de estos reguladores. En sectores como el de la climatización (calefacción, ventilación y aire acondicionado), se utilizan para purgar sistemas y realizar pruebas de presión con el fin de evitar la contaminación o la oxidación. En la elaboración de cerveza y el envasado de alimentos, los reguladores de nitrógeno ayudan a mantener la calidad de los productos al desplazar el oxígeno, que puede estropear los alimentos o alterar sus sabores. Los laboratorios dependen de ellos para el suministro preciso de gas en instrumentos analíticos, mientras que en las operaciones de soldadura se utilizan para crear atmósferas inertes que evitan defectos en las soldaduras. La seguridad es primordial; un control inadecuado de la presión puede dar lugar a situaciones peligrosas, como una sobrepresurización que provoque fallos en los equipos o fugas de gas que desplacen el oxígeno en espacios confinados, lo que podría causar asfixia.

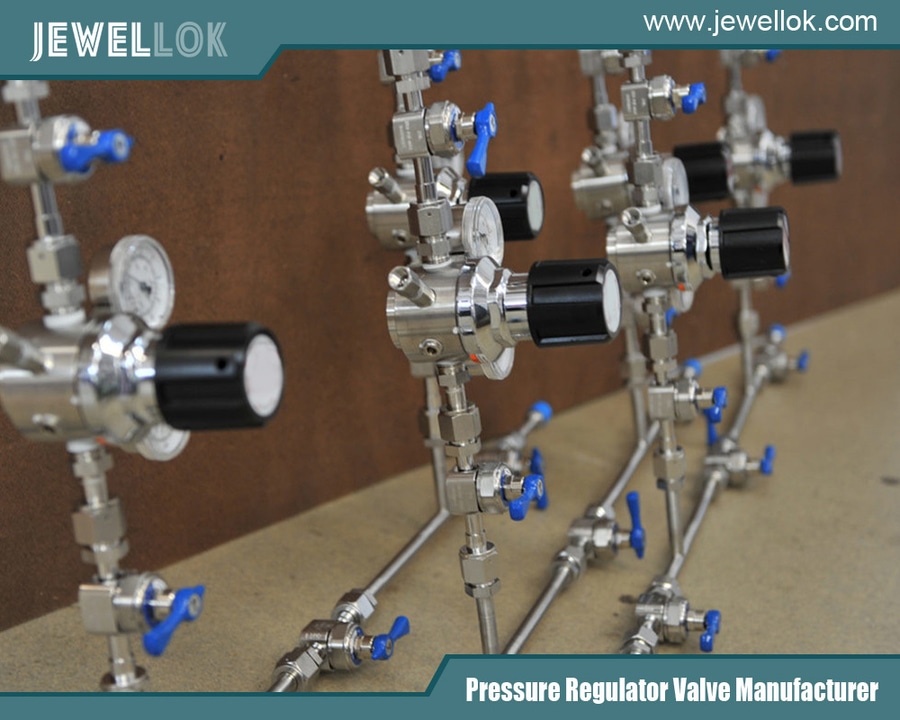

Regulador de nitrógeno de alta pureza y alto caudal
Regulador de nitrógeno de alta pureza y alto caudal

El concepto de regulación de presión se remonta al siglo XIX, con la llegada de la iluminación a gas y el uso industrial de los gases, pero los reguladores modernos han evolucionado gracias a los avances en materiales y diseño para poder manejar gases de alta pureza como el nitrógeno. Hoy en día, existen diversos tipos, desde sencillos modelos de una sola etapa hasta sofisticadas versiones de dos etapas, cada uno adaptado a necesidades específicas. Comprender cómo funcionan estos dispositivos no solo mejora la eficiencia operativa, sino que también garantiza el cumplimiento de las normas de seguridad establecidas por organizaciones como la OSHA y la CGA (Asociación de Gases Comprimidos).

Este artículo profundiza en los entresijos de los reguladores de presión de gas nitrógeno, analizando sus componentes, mecanismos de funcionamiento, tipos, aplicaciones y prácticas de mantenimiento. Al finalizar, los lectores tendrán una comprensión exhaustiva de estas herramientas esenciales, lo que les permitirá seleccionarlas y utilizarlas de forma eficaz en sus respectivos campos.

Principios básicos de la regulación de presión

En esencia, la regulación de presión consiste en lograr el equilibrio en un sistema en el que el gas fluye desde una fuente de alta presión hacia una aplicación de baja presión. El principio fundamental gira en torno al equilibrio de fuerzas, en el que el regulador se ajusta automáticamente para mantener una presión de salida predeterminada.

Los reguladores de presión funcionan basándose en tres elementos clave: un elemento reductor de presión, un elemento sensor y un elemento de fuerza de referencia. El elemento reductor de presión, a menudo una válvula o un obturador, controla el caudal abriendo o cerrando un orificio. El elemento sensor detecta los cambios en la presión de salida, y la fuerza de referencia —normalmente un resorte— proporciona el punto de consigna para la presión deseada.

En una configuración típica, el nitrógeno a alta presión entra en el regulador a través del orificio de entrada. El resorte ejerce una fuerza para abrir la válvula, permitiendo que el gas fluya hacia la salida. A medida que aumenta la presión de salida, esta empuja contra el elemento sensor (como un diafragma), que se opone a la fuerza del resorte. Cuando la presión de salida alcanza el punto de consigna, las fuerzas se equilibran y la válvula se cierra ligeramente para mantener el equilibrio. Si la demanda aumenta aguas abajo, provocando una caída de la presión de salida, el elemento sensor se relaja, lo que permite que el resorte abra más la válvula y restablezca la presión. Por el contrario, si la presión aumenta demasiado, el elemento sensor comprime el resorte, cerrando la válvula.

Este ajuste dinámico garantiza la estabilidad. En el caso de gases como el nitrógeno, que son compresibles, los reguladores deben tener en cuenta factores como los cambios de temperatura (según las leyes de Boyle y Charles) que afectan a la presión. La naturaleza inerte del nitrógeno hace que no corroa fácilmente los componentes, pero los reguladores deben seguir gestionando posibles contaminantes como la humedad o los aceites procedentes de las botellas.

Los reguladores de accionamiento directo, habituales para el nitrógeno, se basan exclusivamente en la presión del proceso para el control, lo que los hace sencillos y rentables. Las variantes de accionamiento piloto utilizan una válvula piloto secundaria para un control más preciso en situaciones de alto caudal. Entre los parámetros de rendimiento se incluyen el «droop» —la caída de la presión de salida a medida que aumenta el caudal— y el «lockup» —el ligero aumento de presión cuando se detiene el caudal—. Los reguladores ideales minimizan estos fenómenos para proporcionar un control preciso.

Comprender estos principios es fundamental, ya que las aplicaciones de nitrógeno suelen requerir presiones precisas: si son demasiado altas, se corre el riesgo de provocar daños; si son demasiado bajas, los procesos fallan. Por ejemplo, en los sistemas neumáticos, una presión constante garantiza un funcionamiento fiable de las herramientas.

Componentes de un regulador de presión de nitrógeno

Un regulador de presión de nitrógeno es una sinfonía de piezas diseñadas con precisión que funcionan en armonía. Analicemos los componentes principales, basándonos en diseños estándar utilizados en entornos industriales y de laboratorio.

El cuerpo constituye la carcasa, normalmente fabricada en latón, acero inoxidable o aluminio para garantizar durabilidad y resistencia a la corrosión. El latón es una opción económica para uso general, mientras que el acero inoxidable es el material preferido para el nitrógeno de alta pureza, a fin de evitar la contaminación. El cuerpo incluye orificios de entrada y salida, a menudo roscados para racores CGA (Compressed Gas Association) específicos para el nitrógeno, como el CGA 580 para presiones estándar de hasta 3.000 psi.

En el centro se encuentra el conjunto de la válvula, compuesto por el obturador o válvula principal y el asiento. El obturador, a menudo accionado por resorte, se sella contra el asiento para controlar el caudal. Materiales como los elastómeros (Buna-N o Viton) o los termoplásticos garantizan un sellado hermético, crucial para evitar fugas en sistemas de nitrógeno donde la pureza es fundamental.

El diafragma o el pistón actúan como elemento sensor. Los diafragmas, fabricados con elastómeros o metales finos como el acero inoxidable, ofrecen sensibilidad y ausencia de fricción, lo que los hace ideales para aplicaciones de baja presión. Los pistones se utilizan para presiones más elevadas, ya que aportan robustez, aunque con una posible histéresis debida a la fricción. En los reguladores de alta pureza, los diafragmas de acero inoxidable minimizan la adsorción de contaminantes.

El muelle actúa como mecanismo de carga o fuerza de referencia. Ajustable mediante un mando manual o un tornillo, establece la presión de salida al comprimirse contra el diafragma. Los muelles suelen estar fabricados con alambre musical o acero inoxidable para garantizar su durabilidad.

Los manómetros son esenciales: el manómetro de alta presión controla la presión de entrada procedente de la botella, mientras que el de baja presión indica la presión de salida. Algunos modelos incluyen una válvula de alivio para descargar el exceso de presión, especialmente en los tipos de alivio que protegen contra la sobrepresurización.

Entre las características adicionales pueden figurar filtros para eliminar partículas, tapas de protección y respiraderos para los modelos de alivio. En los reguladores de pureza ultraalta para nitrógeno utilizados en semiconductores, los cuerpos fabricados a partir de barra maciza y las juntas metal-metal reducen el espacio muerto y los riesgos de contaminación.

El material de cada componente se elige por su compatibilidad con el nitrógeno, que no es corrosivo pero puede contener impurezas. Un montaje adecuado garantiza un funcionamiento sin fugas, cuya integridad suele comprobarse con helio.

Cómo funciona: mecanismo paso a paso

Para comprender realmente cómo funciona un regulador de presión de nitrógeno gaseoso, repasemos su funcionamiento paso a paso, centrándonos en un modelo común de una sola etapa y de accionamiento directo.

Paso 1: Conexión e inicialización. Conecta el regulador a la botella de nitrógeno utilizando el racor CGA adecuado. Asegúrate de que la válvula de la botella esté cerrada. Gire el mando de ajuste hacia atrás para liberar la tensión del muelle, evitando así picos repentinos de presión.

Paso 2: Presurización. Abra lentamente la válvula de la botella. El nitrógeno a alta presión (por ejemplo, 2.200 psi) entra por la entrada. Al no haber caudal, la válvula permanece cerrada por defecto.

Paso 3: Ajuste de la presión. Gire el mando de ajuste en sentido horario para comprimir el muelle. Esta fuerza empuja el diafragma hacia abajo, abriendo la válvula de asiento. El nitrógeno fluye a través del orificio hacia la salida, generando presión.

Paso 4: Equilibrio de fuerzas. A medida que aumenta la presión de salida, esta actúa sobre la parte inferior del diafragma, contrarrestando la fuerza del muelle. En el punto de consigna (por ejemplo, 50 psi), el diafragma se estabiliza, cerrando parcialmente la válvula para mantener el equilibrio.

Paso 5: Respuesta a la demanda. Si el equipo aguas abajo consume más gas, la presión de salida desciende. El diafragma se desinfla, lo que permite que el muelle abra más la válvula, aumentando el caudal hasta que se restablezca la presión. Si la demanda disminuye, la presión aumenta, inflando el diafragma para cerrar la válvula.

Paso 6: Gestión de las fluctuaciones. A medida que se agota el cilindro, la presión de entrada desciende. En los reguladores de una sola etapa, esto puede provocar un ligero aumento de la presión de salida (efecto de la presión de suministro). Los modelos de dos etapas mitigan este efecto: la primera etapa reduce la presión a un valor intermedio (por ejemplo, 300 psi), y la segunda mantiene la presión de salida final de forma estable.

En los diagramas, esto suele representarse como una sección transversal: entrada a la izquierda, resorte sobre el diafragma, obturador debajo y salida a la derecha. Las flechas indican las direcciones de las fuerzas: el resorte hacia abajo y la presión hacia arriba.

En cuanto a las consideraciones específicas del nitrógeno, los reguladores evitan la formación de hielo debida a la rápida expansión (efecto Joule-Thomson) mediante el uso de modelos calefactados en aplicaciones de alto caudal. Las versiones de alta pureza minimizan el volumen interno para evitar el atrapamiento de gas.

Este mecanismo garantiza un suministro seguro y constante, pero los usuarios deben supervisar los manómetros y evitar superar los valores nominales.

Tipos de reguladores de presión de nitrógeno gaseoso

Los reguladores de nitrógeno varían en su diseño para adaptarse a diversas necesidades.

Reguladores de una sola etapa: Básicos, con reducción en un solo paso. Ideales para presiones de entrada estables, como los reguladores de línea en laboratorios. Asequibles, pero propensos a la caída de presión.

Reguladores de dos etapas: De dos etapas para un caudal constante a pesar del agotamiento de la botella. Imprescindibles para instrumentos analíticos.

Reguladores de alta presión: Soportan hasta 7.500 psi, para altas presiones en la botella.

De alta pureza y ultra alta pureza: De acero inoxidable, con bajo volumen muerto para semiconductores y cromatografía.

Reguladores con caudalímetro: integran la medición del caudal para un suministro preciso.

Con alivio frente a sin alivio: los de alivio ventilan el exceso; los de sin alivio son para instalaciones peligrosas.

Entre los tipos especiales se incluyen los calefactados para entornos fríos y los de contrapresión para la protección contra sobrepresión.

Aplicaciones de los reguladores de presión de gas nitrógeno

Los reguladores de nitrógeno son omnipresentes.

En climatización y refrigeración, purgan las tuberías y comprueban la presión, evitando la oxidación.

Soldadura y fabricación de metales: crean cortinas inertes para la soldadura TIG.

Alimentación y bebidas: conservan la frescura en los envases; regulan los sistemas de tirador.

Medicina y laboratorios: suministran gas para anestesia y cromatografía.

Industria: inertización en plantas químicas, inflado de neumáticos.

Semiconductores: nitrógeno ultrapuro para la fabricación.

Mantenimiento y seguridad

Un mantenimiento regular garantiza una larga vida útil. Inspecciona mensualmente en busca de fugas y corrosión; comprueba el funcionamiento. Limpie o sustituya las piezas desgastadas; guárdelas tapadas. Seguridad: utilice accesorios adecuados, evite apretar en exceso; purgue los modelos de alivio de presión de forma segura. Utilice EPI; compruebe las especificaciones. Programe un servicio de mantenimiento profesional anualmente.

Regulador de nitrógeno de alta pureza y alto caudal
Regulador de nitrógeno de alta pureza y alto caudal

Conclusión

Los reguladores de presión de nitrógeno son indispensables para la manipulación segura de gases. Dominar su funcionamiento mejora la eficiencia en todos los sectores. Priorice siempre la calidad y la seguridad para obtener resultados óptimos.
