¿Cómo funciona el mecanismo interno de alivio de presión de un regulador de gas argón a alta presión para evitar los riesgos de sobrepresión?

{{{sourceTextContent.subTitle}}}

¿Cómo funciona el mecanismo interno de alivio de presión de un regulador de gas argón a alta presión para evitar los riesgos derivados de la sobrepresión?

{{{sourceTextContent.description}}}

Los reguladores de gas argón a alta presión son dispositivos esenciales en sectores que van desde la soldadura y la fabricación de metales hasta la producción de semiconductores y los laboratorios analíticos. El argón, un gas noble inerte, se almacena en cilindros a presiones que a menudo superan las 3.000 libras por pulgada cuadrada manométrica (psig), y los reguladores reducen esta presión a niveles utilizables, al tiempo que mantienen la estabilidad y la seguridad. Los riesgos de sobrepresión —como la rotura de cilindros, los daños en los equipos o incluso las explosiones— suponen un peligro significativo si no se gestionan adecuadamente. El mecanismo interno de alivio de presión desempeña un papel fundamental a la hora de mitigar estos peligros, ya que libera automáticamente el exceso de presión, garantizando que el sistema se mantenga dentro de los límites de seguridad.

Este artículo profundiza en el funcionamiento del mecanismo interno de alivio de presión de los reguladores de gas argón a alta presión, explicando su funcionamiento y sus capacidades de prevención de riesgos. También analiza aspectos críticos de diseño que mejoran la fiabilidad durante el funcionamiento a largo plazo en condiciones exigentes. Basándonos en principios técnicos y normas del sector, destacamos cómo estas características protegen los procesos que implican el uso de argón, en los que la precisión y la pureza son fundamentales. Comprender estos aspectos es crucial para que los ingenieros, técnicos y profesionales de la seguridad puedan seleccionar y mantener reguladores que minimicen el tiempo de inactividad y los riesgos.

Los reguladores de alta presión para argón suelen manejar presiones de entrada de hasta 6.000-10.000 psig, con salidas que oscilan entre 0 y 500 psig, o superiores en modelos especializados. Incorporan componentes como diafragmas, válvulas de asiento y resortes para controlar el caudal, pero el mecanismo de alivio añade una capa de protección frente a fallos como fugas en el asiento o expansión térmica. En el contexto del argón, un gas asfixiante en altas concentraciones, un alivio fiable previene no solo incidentes relacionados con la presión, sino también posibles fugas de gas en espacios confinados.

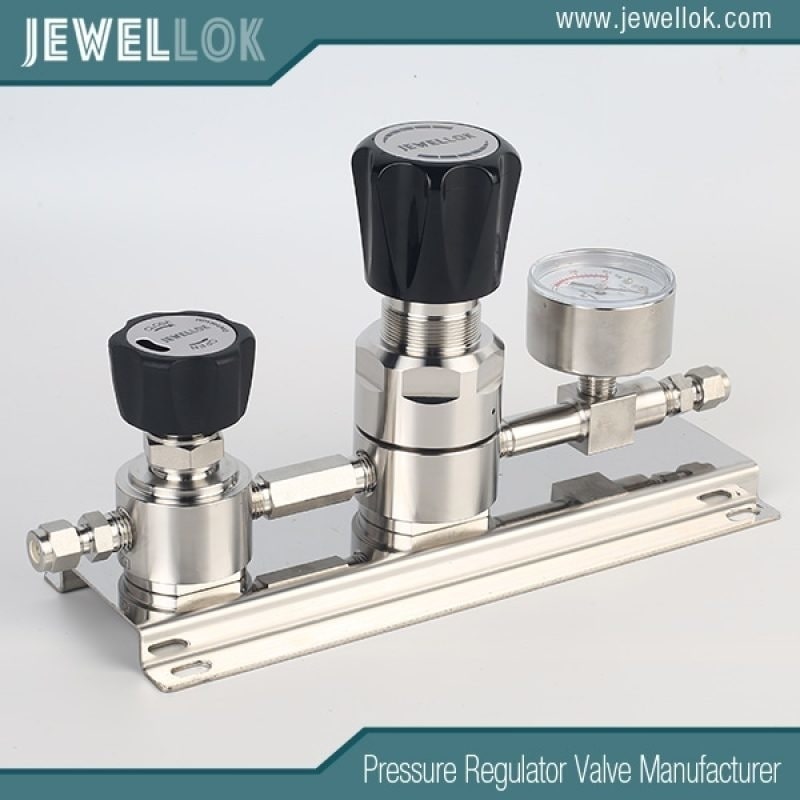

Comprensión de los reguladores de gas argón a alta presión

Antes de examinar el mecanismo de alivio, es esencial comprender la funcionalidad básica del regulador. Un regulador de presión reduce la alta presión de entrada (P1) a una presión de salida estable (P2) mediante tres elementos clave: el mecanismo de carga (por ejemplo, un resorte o una cúpula), el elemento sensor (por ejemplo, un diafragma o un pistón) y el elemento de control (por ejemplo, una válvula de asiento).

En un regulador típico de una sola etapa, el gas entra en la cámara de alta presión y el resorte de carga comprime el diafragma, abriendo la válvula para permitir el flujo hacia la cámara de baja presión. El diafragma detecta la presión P2 y se contrapone a la fuerza del resorte para mantener el equilibrio.

Para aplicaciones de argón a alta presión, los reguladores suelen utilizar cuerpos de acero inoxidable o latón con conexiones CGA 580, lo que garantiza la compatibilidad y la pureza. Los diseños de dos etapas, habituales para aplicaciones de precisión, reducen la presión en dos pasos: la primera etapa hasta un nivel intermedio y la segunda hasta la presión de salida final. Esto minimiza efectos como el deterioro de la característica de entrada, en el que P2 aumenta a medida que desciende la presión del cilindro.

Puede producirse una sobrepresión debido a un fallo del regulador (por ejemplo, una válvula atascada), picos de presión en la entrada o condiciones de ausencia de flujo que provoquen una acumulación de calor. Sin un sistema de alivio, las presiones podrían superar la presión de prueba del regulador (150 % de la nominal) o la presión de rotura (400 % de la nominal), lo que provocaría un fallo catastrófico. El mecanismo interno de alivio de presión soluciona este problema integrando capacidades de purga directamente en el regulador.

Cómo funciona el mecanismo interno de alivio de presión

El mecanismo interno de alivio de presión de los reguladores de gas argón a alta presión está diseñado para detectar y aliviar automáticamente el exceso de presión aguas abajo, previniendo riesgos sin necesidad de dispositivos externos. A diferencia de las válvulas de alivio de presión (PRV) independientes, que ventilan a la atmósfera al superar un punto de consigna, los mecanismos internos están integrados en el regulador para ofrecer una protección compacta e integrada.

Funcionamiento básico
En muchos reguladores, el mecanismo de alivio funciona mediante diseños de autoventilación o de ventilación capturada. En una configuración de autoventilación, cuando la presión aguas abajo (P2) supera el punto de consigna —debido a la fluencia (aumento lento de la presión por fugas en el asiento) o al bloqueo (aumento de la presión con caudal nulo)—, el diafragma se flexiona hacia arriba, abriendo una válvula secundaria o un orificio en la tapa. Esto libera el exceso de gas a través del orificio de purga del regulador, reduciendo P2 hasta que se restablece el equilibrio. En el caso del argón, esta purga es segura, ya que se trata de un gas inerte; sin embargo, en sistemas sin salida (sin caudal aguas abajo), evita la acumulación de gas que podría dañar los manómetros o las tuberías.

La purga capturada mejora la seguridad al dirigir el gas purgado a través de un orificio independiente hacia una ubicación segura, lo que resulta ideal para entornos interiores o peligrosos. Cuenta con una tapa posicionable (giratoria 360 grados) y, a menudo, un diafragma vinculado, en el que el vástago de la válvula está unido mecánicamente al diafragma. Si P2 aumenta, el diafragma aprieta más el vástago contra el asiento, comprimiendo los contaminantes y logrando un cierre hermético al tiempo que se purga el exceso. Esto minimiza las fugas y protege al diafragma de la rotura.

Las válvulas de alivio internas (IRV) son otro tipo habitual, integradas en el cuerpo del regulador. Se abren cuando P2 supera el punto de consigna del regulador más la presión de bloqueo, permitiendo que el gas se escape a través de la salida de ventilación. La descarga comienza en función del rango del resorte de alivio, y su capacidad depende de la presión de entrada, el tamaño del orificio y las dimensiones de la salida de ventilación. Por ejemplo, en un regulador ajustado a 50 psig, la IRV podría activarse a 60 psig, purgando hasta que la presión descienda.

En los reguladores de dos etapas, la descarga puede producirse entre etapas. Si la válvula de la primera etapa presenta una fuga, la presión intermedia aumenta y las válvulas de seguridad descargan para evitar la sobrecarga y una posible explosión. Esto es crucial para el argón a alta presión, donde las botellas pueden alcanzar los 6.000 psig.

Equilibrio de fuerzas y activación
El mecanismo se basa en el equilibrio de fuerzas: la presión aguas abajo actúa sobre la parte inferior del diafragma, oponiéndose a la carga del muelle. Cuando P2 supera el punto de consigna, la fuerza vence al muelle, desviando el diafragma para abrir la vía de alivio. La válvula se abre «gradualmente» de forma proporcional, con presiones de apertura y cierre que se sitúan dentro de un margen de ±2 % del punto de consigna para garantizar la precisión. A diferencia de las válvulas de alivio de presión (PRV) de tipo «pop», que se abren por completo, los mecanismos internos regulan el caudal para un alivio controlado, evitando la inestabilidad.

En el caso de los reguladores de argón, las pruebas de fugas de helio garantizan bajas tasas de fuga (p. ej., <1×10⁻⁹ atm cc/s He), lo que evita la ventilación involuntaria. El proceso es automático y se restablece por sí solo, sin requerir intervención manual a menos que persistan problemas subyacentes como la contaminación.

Prevención de riesgos por sobrepresión

El mecanismo interno de alivio de presión contrarresta directamente los riesgos de sobrepresión al mantener la integridad del sistema y proteger al personal y al equipo. La sobrepresión en los sistemas de argón puede deberse a fallos en los reguladores, como una válvula de asiento defectuosa que permita el paso de toda la presión de entrada aguas abajo, o a factores externos como aumentos de temperatura que provoquen la expansión del gas en sistemas cerrados.

Escenarios de mitigación de riesgos
En caso de fallo de apertura total, en el que el elemento de control se queda atascado en posición abierta, el mecanismo de alivio libera una cantidad de gas equivalente al caudal máximo del regulador a alta presión de entrada, lo que limita la acumulación a niveles seguros (por ejemplo, <10 psig por encima del punto de consigna). En el caso de las botellas de argón a 3.000 psig, esto evita que las tuberías aguas abajo superen su MAOP, lo que previene las roturas.

La expansión térmica en condiciones de ausencia de flujo (p. ej., válvulas bloqueadas) puede elevar la presión en 0,8 pulgadas de columna de agua por °F, pero el alivio se activa para descargar de forma gradual, evitando que la presión aumente progresivamente hasta niveles peligrosos. En laboratorios que utilizan argón para cromatografía, esto garantiza una presión constante sin riesgo de daños en los instrumentos.

El mecanismo también contrarresta los efectos de la caída de presión en la entrada: a medida que desciende la presión de la botella, los reguladores de una sola etapa pueden aumentar P2, pero la válvula de alivio purga cualquier exceso, manteniendo la seguridad. En configuraciones de dos etapas, el alivio entre etapas evita que los fallos de la primera etapa sobrecarguen la segunda.

Entre sus ventajas se incluyen una alta fiabilidad (menos propenso a obstrucciones), la autoalerta mediante la purga (que indica problemas) y la rentabilidad en comparación con las válvulas de alivio de presión (PRV) externas. Sin embargo, en zonas pobladas, la purga capturada reduce el ruido y los riesgos de fuga de gas. En general, mantiene los sistemas operativos durante las averías, a diferencia de los dispositivos de cierre brusco que aíslan el suministro.

En contextos específicos del argón, como la soldadura, la descarga evita la inestabilidad del arco provocada por picos de presión, mientras que en el sector de los semiconductores protege la pureza minimizando las fugas incontroladas.

Consideraciones de diseño para la fiabilidad en el funcionamiento a alta presión a largo plazo

Garantizar la fiabilidad del mecanismo de alivio en el funcionamiento a largo plazo requiere un diseño cuidadoso, centrado en los materiales, la estabilidad y el mantenimiento. Los reguladores de gas argón a alta presión deben soportar ciclos de fluctuaciones de presión, posibles contaminantes y tensiones ambientales a lo largo de los años.

Materiales y construcción
La selección de materiales es fundamental: los diafragmas y cuerpos de acero inoxidable (por ejemplo, 316L) resisten la corrosión y la desgasificación, lo cual es esencial para satisfacer los requisitos de alta pureza del argón (≥99,995 %). Las juntas metal-metal garantizan un funcionamiento sin fugas, superando en rendimiento a los elastómeros, que se degradan. La construcción a partir de barra maciza reduce el volumen interno, minimizando el espacio muerto y la adsorción de humedad durante los cambios de cilindro. Para altas presiones (hasta 10 000 psig), los diseños con pistón y juntas tóricas y anillos de apoyo soportan las fuerzas, mientras que los diafragmas atados mejoran el sellado al comprimir los residuos. Los recubrimientos como Siltride o Silcolloy mejoran la resistencia a la corrosión, prolongando la vida útil en entornos hostiles. Las pruebas de fugas de helio certifican la integridad, con tasas inferiores a 1×10^-9 atm cc/s que garantizan la ausencia de fugas a largo plazo.

Etapas y parámetros de rendimiento
Los reguladores de doble etapa ofrecen una fiabilidad superior al reducir los efectos de decaimiento en la entrada (por ejemplo, un aumento de 0,1 psig por cada caída de 100 psig) en comparación con los de una sola etapa (7 psig/100 psig). Esta estabilidad evita la activación frecuente de la válvula de alivio, lo que prolonga la vida útil de los componentes. Las válvulas principales equilibradas minimizan la carga sobre el asiento a altas presiones, lo que permite orificios más grandes sin un desgaste excesivo. Las métricas clave incluyen la caída (caída en la salida con el caudal, minimizada mediante tapas de baja caída), el bloqueo (aumento con caudal nulo, <2 % del punto de consigna) y la repetibilidad (retorno constante al punto de consigna). El refuerzo por efecto Venturi compensa la caída de presión a altos caudales, mejorando el rendimiento a largo plazo.

Estabilidad y resistencia a las vibraciones
Los diseños deben evitar la resonancia: armónica (silbido no destructivo debido a la vibración del diafragma con P1 alta/P2 baja) o hidráulica (traqueteo destructivo debido a una lubricación deficiente). La amortiguación equilibra la velocidad de respuesta y la estabilidad, evitando las oscilaciones oscilantes. Los reguladores pilotados proporcionan precisión, pero una respuesta más lenta; los accionados por resorte ofrecen velocidad para cargas dinámicas.

Mantenimiento y factores ambientales
Es fundamental contar con un plan de mantenimiento: comprobaciones diarias de fugas, inspecciones mensuales, limpieza trimestral y sustitución anual de juntas con piezas originales del fabricante. El dimensionamiento tiene en cuenta el caudal máximo, las presiones de entrada y salida, la temperatura (de -40 °F a 165 °F) y la compatibilidad con los fluidos. Para un uso a largo plazo, los filtros evitan obstrucciones y los tramos de tubería rectos (≥6 diámetros) garantizan la estabilidad.

Los modelos calefactados evitan el enfriamiento de Joule-Thomson en el argón de alto caudal, lo que evita la condensación. En entornos con altas vibraciones, como el sector aeroespacial, los materiales robustos y las válvulas equilibradas mantienen la fiabilidad.

Conclusión

El mecanismo interno de alivio de presión de los reguladores de argón a alta presión —mediante ventilación, diafragmas enlazados y válvulas IRV— previene eficazmente los riesgos de sobrepresión al liberar automáticamente el exceso de presión, protegiendo contra roturas y fugas. Consideraciones de diseño como la construcción en acero inoxidable, la configuración de doble etapa y las pruebas rigurosas garantizan la fiabilidad durante un funcionamiento a largo plazo, minimizando el desgaste y la inestabilidad. A medida que las industrias exigen una mayor precisión, los avances en materiales y la monitorización inteligente mejorarán aún más estos sistemas. Una selección y un mantenimiento adecuados son fundamentales para aprovechar estas características, garantizando una manipulación segura y eficiente del argón.
