En sectores que van desde la soldadura y la fabricación de metales hasta la investigación científica y la fabricación de semiconductores, el gas argón desempeña un papel fundamental como agente de protección inerte. Almacenado en cilindros de alta presión, normalmente a una presión de entre 2.000 y 3.000 libras por pulgada cuadrada (psi), el argón debe suministrarse a presiones mucho más bajas y controladas —a menudo entre 5 y 50 psi— para garantizar un uso seguro y eficaz. Aquí es donde entran en juego los reguladores de gas, que actúan como interfaz fundamental entre la fuente de alta presión y la aplicación final. Entre los diversos tipos, los reguladores de una etapa y de dos etapas (también conocidos como de doble etapa) son los más comunes en los sistemas de argón. Aunque ambos reducen la presión, difieren significativamente en cuanto a diseño, rendimiento e idoneidad para tareas específicas.

Este artículo profundiza en los matices de estos reguladores, centrándose en las aplicaciones de los reguladores de argón de alta presión de dos etapas. Analizaremos cómo los modelos de dos etapas superan a los de una sola etapa en cuanto a estabilidad de la presión y precisión en el control del caudal, e identificaremos las condiciones de funcionamiento en las que la mayor complejidad de un diseño de dos etapas resulta ventajosa. Comprender estas diferencias es esencial para los profesionales de la soldadura, los entornos de laboratorio o los procesos industriales, ya que una regulación inadecuada puede dar lugar a resultados inconsistentes, daños en los equipos o riesgos para la seguridad. Al examinar su funcionamiento, sus componentes y sus implicaciones en la práctica, nuestro objetivo es ofrecer una guía completa que permita a los usuarios seleccionar el regulador adecuado para sus necesidades.

El argón, un gas noble, es muy apreciado por sus propiedades no reactivas, lo que lo hace ideal para la soldadura TIG (gas inerte con tungsteno), donde evita la oxidación, o en la cromatografía de gases, donde un caudal preciso es crucial para obtener separaciones exactas. Las botellas de alta presión garantizan un almacenamiento eficiente, pero sin una regulación adecuada, el gas podría sobrecargar los equipos situados aguas abajo. Los reguladores de una sola etapa ofrecen una solución sencilla, reduciendo la presión en un solo paso, mientras que las versiones de dos etapas emplean dos reducciones secuenciales para un mayor control. La elección entre ambos depende de factores como la tolerancia a la variabilidad de la presión, las exigencias de caudal y las condiciones ambientales. A lo largo de este artículo, analizaremos estos aspectos en detalle, basándonos en principios de ingeniería y conocimientos del sector.

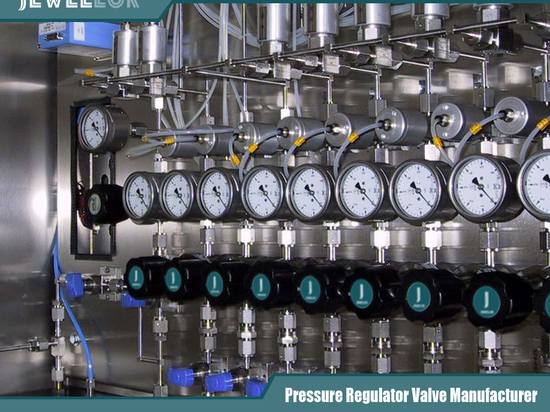

Sistemas de suministro de gases de pureza ultraalta
Sistemas de suministro de gases de pureza ultraalta

Antecedentes y evolución de los reguladores de gas

El desarrollo de los reguladores de gas se remonta al siglo XIX, en paralelo a la industrialización del uso del gas para la iluminación y la calefacción. Los primeros diseños, como los de Robert Bunsen para los quemadores de laboratorio, se basaban en mecanismos básicos de válvulas para controlar el caudal. A principios del siglo XX, con la llegada de gases comprimidos como el argón —descubierto en 1894 y comercializado poco después—, los reguladores evolucionaron para gestionar presiones más elevadas de forma segura.

Los reguladores de argón surgieron concretamente a mediados del siglo XX, junto con los avances en las tecnologías de soldadura durante la Segunda Guerra Mundial. Los modelos de una sola etapa fueron el estándar inicial, muy apreciados por su simplicidad en instalaciones portátiles. Sin embargo, a medida que las aplicaciones exigían mayor precisión —como en la soldadura aeroespacial o la instrumentación analítica—, los reguladores de dos etapas ganaron protagonismo. Estos incorporan los conocimientos adquiridos en los sistemas de gas natural y oxígeno, adaptándose a las altas presiones de los cilindros de argón y a los bajos requisitos de suministro.

Las normas de organizaciones como la Asociación de Gases Comprimidos (CGA) y el Instituto Nacional Estadounidense de Normalización (ANSI) regulan el diseño de los reguladores, garantizando la compatibilidad con las conexiones CGA (por ejemplo, CGA-580 para el argón). Se eligen materiales como el latón, el acero inoxidable y los elastómeros por su resistencia a la corrosión, dada la naturaleza inerte del argón, aunque potencialmente contaminante si se mezcla con impurezas. Con el tiempo, se han integrado características como manómetros incorporados, filtros y protección contra sobrepresión, lo que refleja un giro hacia la fiabilidad en diversos entornos.

En comparación, los reguladores de una sola etapa son similares a los estranguladores básicos, mientras que los de dos etapas se asemejan a los sistemas de control en cascada de la ingeniería de procesos. En el caso del argón a alta presión, donde las presiones de entrada pueden oscilar entre los 3.000 psi a plena carga y menos de 500 psi cuando el depósito está casi vacío, esta evolución subraya la necesidad de estabilidad en operaciones exigentes.

Principios básicos de la regulación de presión

La regulación de presión consiste fundamentalmente en equilibrar fuerzas para mantener una presión de salida deseada a pesar de las variaciones en la presión de entrada o la demanda de caudal. En mecánica de fluidos, esto se ajusta a principios como la ecuación de Bernoulli, en la que la presión y la velocidad interactúan, pero los reguladores utilizan principalmente la retroalimentación mecánica.

Entre los conceptos clave se incluyen:

Droop: la disminución de la presión de salida a medida que aumenta el caudal. Un droop elevado provoca inestabilidad.
Lock-Up: el ligero aumento de presión por encima del punto de consigna necesario para cerrar completamente la válvula.
Efecto de la presión de alimentación (SPE): cómo varía la presión de salida con las variaciones de la presión de entrada. Un SPE más bajo indica un mejor aislamiento.
Los reguladores de una sola etapa presentan un mayor «droop» y SPE, ya que el elemento sensor se ve directamente afectado por las fluctuaciones de la entrada. Los modelos de dos etapas minimizan estos efectos mediante una reducción de presión intermedia, lo que permite un control más preciso.

En el caso del argón, que se expande adiabáticamente al liberarse, los descensos de temperatura pueden afectar a la presión (efecto Joule-Thomson), lo que agrava la inestabilidad en las unidades de una sola etapa. La precisión se cuantifica en términos como una estabilidad de ±1 %, lo cual es crucial para el control del caudal en aplicaciones en las que incluso las variaciones más pequeñas alteran la calidad de la soldadura o la precisión analítica.

Componentes y mecanismo de los reguladores de argón de una sola etapa

Un regulador de argón de alta presión de una sola etapa es compacto y suele presentar las siguientes características:

Conexión de entrada: racor CGA-580 para una fijación segura al cilindro.
Manómetro de alta presión: mide la presión de entrada (escala de 0 a 4.000 psi).
Conjunto de válvula: una válvula de asiento o de aguja con un asiento, controlada por un diafragma.
Diafragma: membrana flexible que detecta la presión de salida.
Resorte: proporciona la fuerza de referencia, ajustable mediante un mando.
Manómetro de baja presión: indica la presión de salida (0-100 psi o similar).
Salida: para la conexión de una manguera o un caudalímetro.
Ventilación/alivio: para la seguridad ante sobrepresión.

Funcionamiento: el argón a alta presión entra, ejerciendo presión contra la válvula cerrada. Al ajustar el muelle, se comprime el diafragma, lo que abre la válvula. El gas fluye hacia la salida, generando una presión que se opone al muelle hasta alcanzar el equilibrio. Los cambios en el caudal o en la entrada provocan reajustes, pero con una caída notable; por ejemplo, la presión de salida podría descender entre 5 y 10 psi con un caudal elevado.

Ventajas: Asequibles (entre 50 y 150 dólares), ligeros, adecuados para tareas de corta duración. Desventajas: Sensibles al agotamiento de la botella, lo que provoca una deriva o caída de la presión.

Componentes y mecanismo de los reguladores de argón de alta presión de doble etapa

Los reguladores de dos etapas se basan en los de una sola etapa, pero añaden una primera etapa:

Primera etapa: Reduce la presión de entrada a una presión intermedia de ~200-500 psi. Incluye su propia válvula, diafragma y resorte fijo (no ajustable).
Segunda etapa: Reduce aún más la presión hasta la presión final, con un resorte ajustable y manómetros para ambas etapas.
Cámara de interconexión: Une las etapas, aislando la segunda de las fluctuaciones de la entrada.
Manómetros adicionales: A menudo tres: alta, intermedia y baja.
Filtros y purificadores: Habituales para garantizar la pureza del argón.

Mecanismo: El argón entra en la primera etapa, donde se reduce a la presión intermedia mediante una regulación fija. Esta presión intermedia estable alimenta la segunda etapa, que realiza el ajuste fino hasta el punto de consigna. El proceso dual desacopla la salida de la entrada, minimizando la variación de presión (SPE) a <1 psi por cada cambio de 100 psi en la presión de entrada, frente a los 5-10 psi de los sistemas de una sola etapa.

Ventajas: Estabilidad superior, ajustes menos frecuentes. Inconvenientes: Más voluminoso, más costoso (entre 200 y 500 dólares), mantenimiento más complejo.

Análisis comparativo: Estabilidad de la presión y precisión en el control del caudal

La estabilidad de la presión se refiere al mantenimiento de una presión de salida constante ante perturbaciones. Los reguladores de una sola etapa adolecen de una mayor variación de la presión de salida (SPE); a medida que la presión del cilindro de argón desciende de 3.000 a 500 psi, la presión de salida puede aumentar entre un 10 % y un 20 % debido a la reducción de la fuerza sobre el asiento de la válvula. Los modelos de dos etapas, por el contrario, se mantienen dentro de un margen de ±0,5-2 %, ya que la primera etapa absorbe las variaciones, proporcionando una presión intermedia casi constante.

En cuanto a la precisión del control de caudal, la caída de presión es clave. En los reguladores de una sola etapa, un caudal elevado (por ejemplo, 50 scfh para soldadura) puede provocar una caída de 5-15 psi, lo que da lugar a una protección inconsistente y a defectos de soldadura. Los de dos etapas presentan una caída inferior a 2 psi, lo que permite una medición precisa mediante caudalímetros. Esta precisión es vital para el argón, donde los caudales típicos oscilan entre 10 y 30 cfh; las variaciones pueden provocar contaminación por oxígeno.

Cuantitativamente, un regulador de una sola etapa puede presentar variaciones de ±5-10 % en el caudal, mientras que los de dos etapas alcanzan un ±1-2 %, según pruebas del sector. En el caso del argón a alta presión, el sistema de doble etapa reduce los picos de presión, lo que ahorra gas y mejora la eficiencia.

Condiciones de funcionamiento en las que resultan más ventajosos los reguladores de argón de alta presión de doble etapa

Los reguladores de doble etapa destacan en situaciones que exigen un rendimiento constante:

Soldadura de precisión (TIG/MIG): En la fabricación aeroespacial o automovilística, un caudal constante de argón evita la porosidad. Los reguladores de una sola etapa son suficientes para aficionados, pero los profesionales prefieren los de dos etapas para sesiones prolongadas en las que la presión de la botella desciende.
Aplicaciones de laboratorio y analíticas: La cromatografía de gases o la espectrometría de masas requieren caudales estables (0,1-10 ml/min). Los reguladores de dos etapas minimizan la deriva de la línea de base, algo esencial para obtener lecturas precisas.
Uso intensivo o prolongado: cuando las botellas se vacían a lo largo de horas o días, los reguladores de dos etapas evitan los reajustes, a diferencia de la caída gradual de presión que se produce con los de una sola etapa.
Condiciones ambientales variables: Las bajas temperaturas reducen la presión del argón; el sistema de doble etapa compensa mejor esta situación, lo que lo hace ideal para laboratorios al aire libre o sin calefacción.
Sistemas de alta pureza: En el sector de los semiconductores, el sistema de doble etapa con purificadores mantiene la inercia, evitando la contaminación derivada de las fluctuaciones de presión.
Ámbito médico y farmacéutico: Aunque el argón es menos habitual, gases similares se benefician del sistema de doble etapa para la calibración de respiradores o procesos estériles.

Por el contrario, el sistema de etapa única es adecuado para tareas intermitentes y de baja precisión, como la soldadura básica o el llenado de globos, donde el coste y la portabilidad son más importantes.

Caso práctico: En la soldadura TIG de aluminio, el sistema de doble etapa garantiza un caudal constante de 15-20 cfh, lo que reduce los defectos entre un 20 % y un 30 % en comparación con la variabilidad del sistema de una sola etapa.

Mantenimiento, seguridad y buenas prácticas

Ambos tipos requieren inspecciones anuales: comprobar los manómetros, realizar pruebas de fugas con solución jabonosa y sustituir los diafragmas cada 5 años. El sistema de doble etapa necesita una limpieza intermedia de la cámara para evitar obstrucciones.

Seguridad: utilizar reguladores homologados para argón a fin de evitar incompatibilidades con los materiales. Ventilar las zonas para prevenir la asfixia. La estabilidad de los reguladores de doble etapa reduce los riesgos de sobrepresión, pero hay que asegurar siempre las bombonas.

Siga las directrices de la CGA; nunca los utilice indistintamente con otros gases.

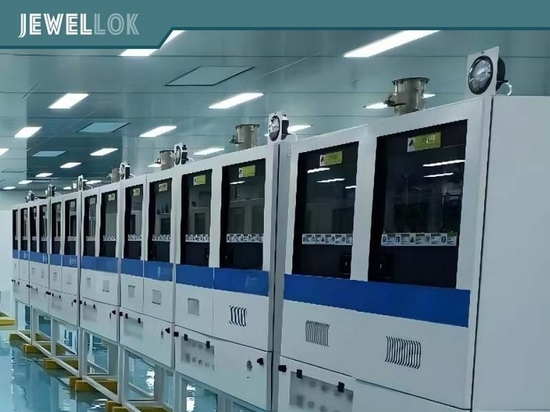

Válvula de gas de alta pureza para distribuidores de gas natural en sistemas de GNC y GNL
Válvula de gas de alta pureza para distribuidores de gas natural en sistemas de GNC y GNL

Conclusión

Los reguladores de argón de alta presión de doble etapa superan a los modelos de una sola etapa en estabilidad de presión —manteniendo tolerancias estrictas frente a las variaciones en la entrada— y en precisión de control del caudal, con una caída mínima para un suministro constante. Esto los hace indispensables en soldadura de precisión, laboratorios analíticos, operaciones prolongadas y entornos variables, donde la fiabilidad compensa el coste y la complejidad añadidos. Para condiciones ocasionales o estables, basta con un regulador de una sola etapa, pero a medida que aumentan las exigencias, el de dos etapas garantiza un rendimiento y una seguridad óptimos. Seleccionar el regulador adecuado no solo mejora la eficiencia, sino que protege los procesos que dependen de las propiedades inertes del argón. En una era de tecnologías en constante avance, comprender estas diferencias permite a los usuarios aprovechar los sistemas de gas de forma eficaz.

Para obtener más información sobre en qué se diferencian los reguladores de argón de alta presión de dos etapas de los modelos de una sola etapa en cuanto a estabilidad de presión y precisión en el control del caudal, puede visitar la página web de Jewellok en https://www.jewellok.com/.
