Cómo funciona un regulador de presión de gas propano de dos etapas con manómetro

{{{sourceTextContent.subTitle}}}

Cómo funciona un regulador de presión de gas propano de dos etapas con manómetro

{{{sourceTextContent.description}}}

El gas propano, también conocido como gas licuado de petróleo (GLP), es una fuente de combustible versátil y eficiente que se utiliza ampliamente para la calefacción de viviendas, el funcionamiento de electrodomésticos, la cocina e incluso como combustible para vehículos en entornos rurales o fuera de la red eléctrica. Almacenado en tanques a presión, el propano se encuentra en estado líquido a alta presión, pero se vaporiza y se convierte en gas cuando se libera para su uso. Sin embargo, la presión en el interior de un depósito de propano típico puede oscilar entre 100 y 250 libras por pulgada cuadrada (PSI), una presión demasiado alta para el funcionamiento seguro y eficaz de los electrodomésticos, que suelen requerir una presión mucho menor, de unas 11 pulgadas de columna de agua (p.c.a.), lo que equivale a unas 0,4 PSI. Aquí es donde entra en juego el regulador de presión de gas propano: un dispositivo de seguridad fundamental que reduce y estabiliza la presión del gas para garantizar un caudal constante y evitar riesgos como fugas, explosiones o una combustión ineficiente.

Entre los diversos tipos de reguladores, destaca el regulador de presión de gas propano de dos etapas con manómetro por su fiabilidad, especialmente en sistemas en los que es esencial mantener una presión constante a largas distancias o en condiciones ambientales variables. A diferencia de los reguladores de una sola etapa, que realizan la reducción de presión en un solo paso, los modelos de dos etapas dividen el proceso en dos fases, lo que proporciona mayor estabilidad y eficiencia. El término «con manómetro» hace referencia a la inclusión de uno o más manómetros, que permiten a los usuarios supervisar visualmente las presiones de entrada, intermedias o de salida, lo que facilita el mantenimiento y la resolución de averías.

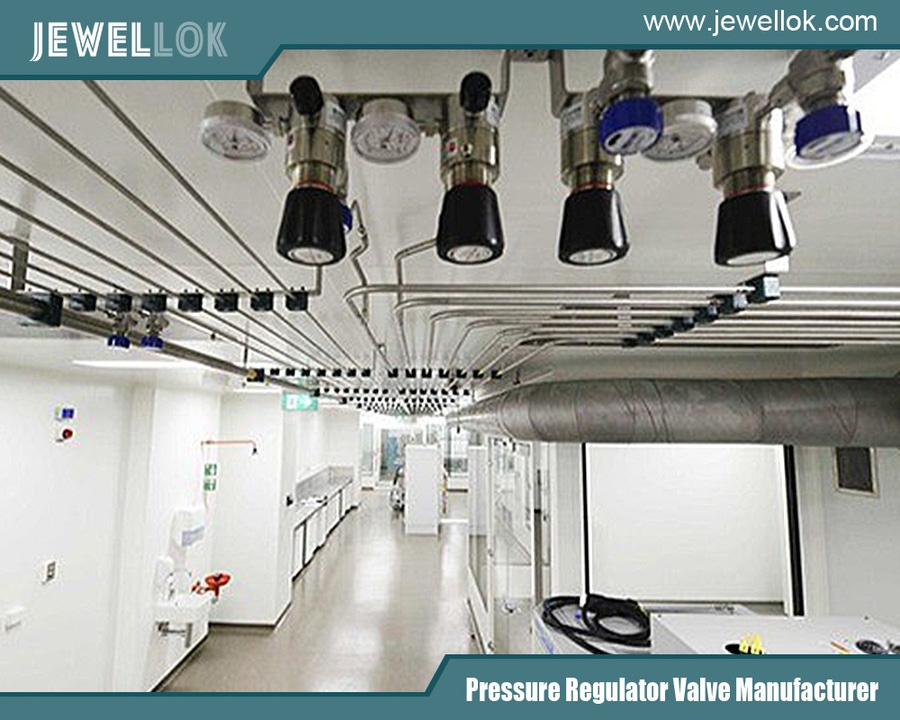

Fabricantes de válvulas de gas de alta pureza en China
Fabricantes de válvulas de gas de alta pureza en China

En este artículo exhaustivo, profundizaremos en los entresijos del funcionamiento de un regulador de presión de gas propano de dos etapas con manómetro. Analizaremos sus componentes, el mecanismo de funcionamiento paso a paso, las ventajas que ofrece frente a diseños más sencillos y las consideraciones prácticas para la instalación y la seguridad. Al comprender este dispositivo, los usuarios pueden apreciar su papel en los sistemas modernos de propano y garantizar que sus instalaciones funcionen de forma segura y óptima. Esta explicación se basa en principios consolidados de la tecnología de regulación de gas, haciendo hincapié en el equilibrio de las fuerzas mecánicas que hacen posible el control de la presión.

Los sistemas de propano son omnipresentes en aplicaciones residenciales, comerciales e industriales. Por ejemplo, en una instalación doméstica típica, un gran depósito de propano situado en el exterior de la vivienda suministra gas a calderas, calentadores de agua, cocinas y generadores. Sin una regulación adecuada, la elevada presión del depósito podría dañar los aparatos o provocar una sobrepresurización peligrosa. Los reguladores actúan como «guardianes», utilizando una mecánica sencilla pero ingeniosa que incluye resortes, diafragmas y válvulas para modular el caudal. El diseño de dos etapas, en particular, aborda retos como la caída de presión (una disminución de la presión de suministro ante una demanda elevada) y el efecto de la presión de suministro (variaciones a medida que se vacía el depósito), lo que lo hace ideal para sistemas más grandes o exigentes.

A medida que avancemos, tenga en cuenta que, aunque el propano es un combustible limpio y eficiente, su manipulación requiere el cumplimiento de normas de seguridad como las establecidas en la NFPA 58 (el Código de Gas de Petróleo Licuado). Consulte siempre a profesionales certificados para la instalación o las reparaciones.

Conceptos básicos sobre la presión del gas propano

Para comprender cómo funciona un regulador, es esencial entender el comportamiento del propano bajo presión. El propano se almacena en estado líquido en tanques a presiones que varían con la temperatura: las temperaturas más altas aumentan la presión de vapor, pudiendo alcanzar los 200 PSI o más en climas cálidos, mientras que las condiciones más frías la reducen. Cuando se abre la válvula del tanque, el propano líquido se evapora, pasando a estado gaseoso, y a continuación se distribuye a través de las tuberías hasta los aparatos.

La presión en los sistemas de gas se mide en PSI para altas presiones y en pulgadas de columna de agua (in. w.c.) para bajas presiones, donde 1 PSI equivale aproximadamente a 27,7 pulgadas de columna de agua. Los aparatos como las cocinas de gas o los calefactores están diseñados para funcionar a baja presión, con el fin de garantizar un control uniforme de la llama y evitar reflujos o fugas. Si se suministrara gas a alta presión directamente, podría sobrecargar las válvulas, provocar una combustión irregular o incluso romper componentes.

Los reguladores reducen esta presión utilizando un principio basado en el equilibrio de fuerzas. En el interior del regulador, un diafragma detecta la presión de salida y ajusta una válvula para mantener el nivel deseado. Si la presión aumenta demasiado, el diafragma empuja contra un resorte, cerrando ligeramente la válvula para restringir el caudal. Por el contrario, si la presión desciende, el resorte fuerza la apertura de la válvula para permitir el paso de más gas. Este bucle de retroalimentación garantiza la estabilidad.

En los sistemas de propano, los reguladores se clasifican por etapas: de una sola etapa para instalaciones sencillas y de corto recorrido, y de dos etapas para las más complejas. La versión con manómetro incorpora manómetros analógicos o digitales, que suelen indicar la presión de entrada alta procedente del depósito o la presión intermedia tras la primera etapa, lo que ayuda a los usuarios a detectar a tiempo problemas como niveles bajos en el depósito u obstrucciones.

Reguladores de una etapa frente a los de dos etapas

Antes de profundizar en el modelo de dos etapas, comparémoslo con el regulador de una etapa para destacar sus ventajas. Un regulador de una etapa realiza toda la reducción de presión en una sola unidad, que suele montarse directamente en el depósito o cerca del aparato. Reduce la presión del depósito (hasta 250 PSI) directamente a la presión del aparato (11 pulgadas de columna de agua) mediante un único conjunto de válvula de diafragma y resorte. Aunque son económicos y sencillos, los reguladores de una sola etapa son propensos a presentar irregularidades. A medida que la presión del depósito fluctúa con la temperatura o el agotamiento, la presión de salida puede variar, lo que provoca una «caída» en caso de caudal elevado o el «efecto de la presión de suministro» a medida que el depósito se vacía. En climas fríos, la humedad del gas puede congelarse dentro del regulador, provocando obstrucciones.

Los reguladores de dos etapas mitigan estos problemas al dividir el proceso de reducción. La primera etapa, un regulador de alta presión, reduce la presión del depósito a un nivel intermedio, normalmente de 5 a 10 PSI. Esta presión estabilizada se envía a continuación a la segunda etapa, un regulador de baja presión, que la reduce aún más hasta los 11 pulgadas de columna de agua finales. La separación permite que cada etapa gestione variaciones específicas: la primera etapa absorbe los cambios de presión del depósito, mientras que la segunda mantiene un suministro preciso a pesar de las fluctuaciones de la demanda o de la longitud de la tubería.

La incorporación de manómetros en un regulador de dos etapas con manómetros mejora la supervisión. Las configuraciones habituales incluyen un manómetro de alta presión en la primera etapa para indicar la presión del depósito (útil para estimar los niveles de llenado) y, en ocasiones, un manómetro intermedio entre las etapas. Esta configuración resulta especialmente valiosa en instalaciones remotas donde no es viable realizar comprobaciones frecuentes. Los sistemas de dos etapas se recomiendan para viviendas de mayor tamaño, autocaravanas o instalaciones comerciales con múltiples aparatos, ya que admiten tramos de tubería más largos sin una pérdida de presión significativa.

Anatomía de un regulador de dos etapas con manómetros

Un regulador de propano de dos etapas con manómetro es un dispositivo compacto pero sofisticado, a menudo alojado en una carcasa metálica resistente para soportar las inclemencias del tiempo. Analicemos sus componentes clave:

Conexión de entrada: Es el punto en el que el regulador se acopla al depósito de propano mediante un racor POL (Prest-O-Lite) o un conector roscado similar. Se encarga de la entrada de gas a alta presión.
Regulador de primera etapa:
Válvula y asiento: una válvula de asiento controla el flujo de gas, asentándose contra un orificio para modular el paso.
Diafragma: una membrana flexible de goma o material sintético que detecta la presión y se mueve para ajustar la válvula.
Resorte de ajuste de presión: Preajustado de fábrica para mantener una presión intermedia (por ejemplo, 10 PSI). Se opone a la fuerza del diafragma.
Válvula de ventilación: Permite la referencia a la presión atmosférica y la liberación segura del exceso de gas en caso de fallo del diafragma.
Manómetro de alta presión: Instalado aquí, muestra la presión de entrada procedente del depósito, a menudo codificada por colores (verde para lleno, rojo para bajo) para indicar los niveles de llenado sin necesidad de abrir el depósito.
Tubería intermedia: Tramo corto que conecta la primera y la segunda etapa, por el que circula gas a una presión de entre 5 y 10 PSI. En los diseños integrados, esta tubería es interna; en las configuraciones separadas, es externa.
Regulador de segunda etapa:
Similar al de la primera etapa, pero ajustado para presiones más bajas: válvula, diafragma y un resorte ajustable (a veces configurable por el usuario para un ajuste preciso).
Conexión de salida: Conduce a la tubería del aparato a baja presión.
Manómetro intermedio opcional: Mide la presión entre etapas, lo que ayuda a diagnosticar problemas como un fallo de la primera etapa.
Características de seguridad: Las válvulas de alivio en cada etapa evitan la sobrepresurización al purgar el exceso de gas. Algunos modelos incluyen filtros para retener contaminantes y mecanismos de cierre en caso de fugas.
En los reguladores integrales de dos etapas, ambas etapas se combinan en una sola unidad para mayor compacidad, algo habitual en aplicaciones residenciales. En sistemas más grandes se utilizan etapas separadas para mayor flexibilidad. Los manómetros, normalmente del tipo de tubo de Bourdon, proporcionan lecturas en tiempo real, lo que hace que el sistema sea «manométrico» y fácil de usar. Los diagramas de estos reguladores suelen mostrar secciones transversales que revelan las cámaras internas, con flechas que indican las trayectorias del flujo de gas y los equilibrios de fuerzas.

El principio de funcionamiento: paso a paso

La «magia» de un regulador de propano de dos etapas calibrado reside en su reducción secuencial de la presión, regida por el equilibrio mecánico. A continuación se ofrece un desglose detallado de su funcionamiento:

Entrada de gas a alta presión: Cuando se abre la válvula del depósito, el vapor de propano entra por la entrada de la primera etapa a la presión del depósito (por ejemplo, 150 PSI). El manómetro de alta presión registra inmediatamente este valor, lo que permite al usuario supervisar el estado del depósito.
Reducción en la primera etapa:
El gas fluye hacia la primera cámara, ejerciendo presión sobre el diafragma.
El diafragma, equilibrado por el resorte preajustado, se desplaza si la presión supera el punto de consigna (por ejemplo, 10 PSI), empujando la válvula conectada hacia el cierre para restringir el caudal.
A medida que disminuye el caudal, la presión en la cámara desciende, lo que permite que el resorte vuelva a abrir ligeramente la válvula. Este equilibrio dinámico mantiene una presión intermedia constante.
Desde el punto de vista físico, se aplica la fórmula: Fuerza = Presión × Área. El área del diafragma amplifica los pequeños cambios de presión, traduciéndolos en movimientos significativos de la válvula.
Si la presión del depósito desciende (por ejemplo, a medida que se vacía), la primera etapa lo compensa abriendo más la válvula, lo que mantiene constante el caudal.
Transferencia intermedia: El gas, ahora a una presión de entre 5 y 10 PSI, pasa a la segunda etapa. Un manómetro opcional en este punto mostraría esta presión, lo cual resulta útil para verificar el rendimiento de la primera etapa.
Ajuste fino de la segunda etapa:
Al entrar en la segunda cámara, el gas se encuentra con otro conjunto de diafragma, resorte y válvula, ajustado para baja presión.
El segundo resorte es más débil, ajustado para alcanzar una salida de 11 pulgadas de columna de agua.
La demanda de los aparatos extrae gas, lo que reduce la presión de la cámara; el resorte abre la válvula para compensarlo.
Una demanda elevada provoca una caída mínima de presión, ya que la presión de entrada (intermedia) es estable, a diferencia de lo que ocurre en las unidades de una sola etapa.
La ventilación garantiza que el diafragma se ajuste a la presión atmosférica, compensando así los cambios de altitud.
Supervisión mediante manómetros: A lo largo de todo el proceso, los manómetros proporcionan información visual. Por ejemplo, una caída en el manómetro de alta presión indica que es hora de rellenar el depósito, mientras que unas lecturas intermedias estables confirman el buen estado del sistema.
Este proceso de dos etapas garantiza que la presión de salida se mantenga dentro de un margen del 10-20 % del punto de consigna, incluso con cargas o temperaturas variables. En climas fríos, la caída de presión de la primera etapa provoca la expansión y el calentamiento del gas, lo que reduce el riesgo de congelación. Ejemplo práctico: en un sistema de calefacción doméstico, cuando la caldera se pone en marcha, la segunda etapa se ajusta de forma fluida, evitando fluctuaciones en la llama.

Beneficios y ventajas

El diseño de dos etapas con manómetros ofrece varias ventajas clave:

Presión constante: minimiza las variaciones, garantizando que los aparatos funcionen de forma óptima sin necesidad de ajustes manuales.
Resistencia a la congelación: al distribuir la reducción, evita la condensación de humedad y la formación de hielo en condiciones de temperaturas bajo cero.
Tramos más largos: admite tuberías más largas (hasta cientos de pies) con diámetros más pequeños, lo que reduce los costes de instalación.
Mejoras de seguridad: las válvulas de alivio dobles y los manómetros permiten la detección temprana de problemas, reduciendo los riesgos de explosión o fugas.
Eficiencia: la presión estable favorece una mejor combustión del combustible, lo que ahorra propano y reduce las emisiones.
Versatilidad: ideal para instalaciones con varios aparatos o tanques remotos.
En comparación con el sistema de una sola etapa, resulta más fiable para su uso durante todo el año, aunque su coste inicial es ligeramente superior.

Instalación, mantenimiento y seguridad

Es fundamental una instalación adecuada: la primera etapa se monta en el depósito, la segunda en la entrada del edificio, con tuberías dimensionadas según la carga en BTU. Utilice accesorios certificados y compruebe si hay fugas con agua jabonosa.

El mantenimiento implica inspecciones anuales: compruebe la precisión de los manómetros, limpie los conductos de ventilación y sustituya los reguladores cada 15-25 años. Si un manómetro muestra lecturas anómalas, apague el sistema y llame a un profesional.

Consejos de seguridad: nunca manipule los resortes; almacene los tanques en posición vertical; asegúrese de que haya ventilación. En caso de emergencia, cierre primero la válvula del tanque.

Sistemas y componentes de control de fluidos para semiconductores
Sistemas y componentes de control de fluidos para semiconductores

Conclusión

Un regulador de presión de gas propano de dos etapas con manómetro es un ejemplo de cómo la simplicidad de la ingeniería satisface las necesidades prácticas, proporcionando un suministro de gas seguro y estable gracias a la precisión mecánica. Al comprender su funcionamiento —desde la entrada a alta presión hasta la salida a baja presión— podrás gestionar mejor tu sistema de propano. Ya sea para el hogar o para la empresa, este dispositivo garantiza la fiabilidad, lo que pone de relieve por qué es un elemento básico en las soluciones energéticas modernas.
