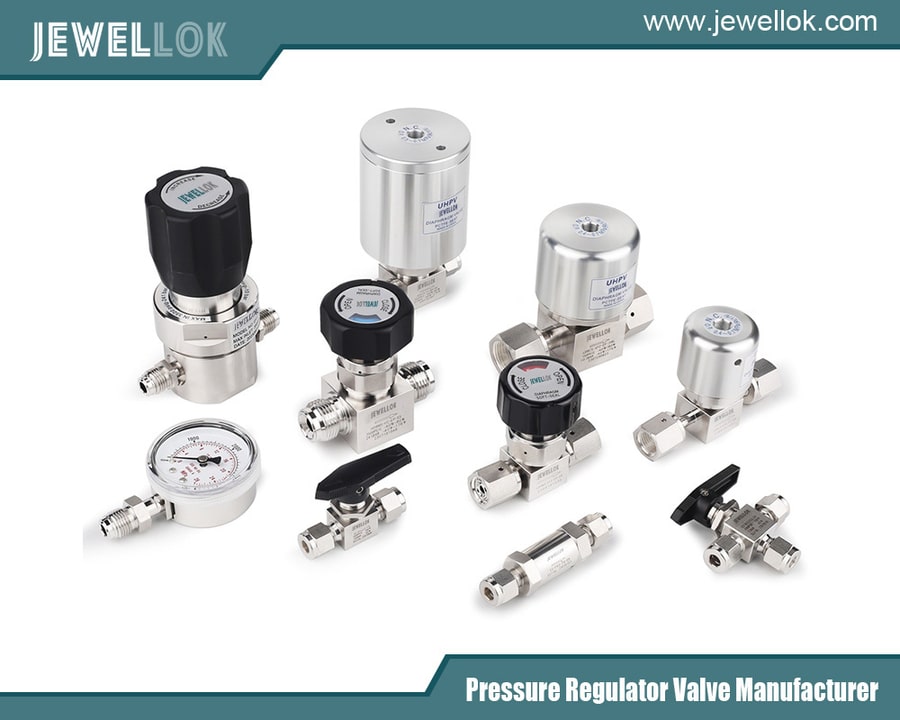

Válvulas de diafragma de ultra alta pureza para aplicaciones de suministro de gases en semiconductores.
Introducción
La industria de los semiconductores depende de entornos de procesamiento extremadamente precisos y libres de contaminación para fabricar circuitos integrados avanzados, microprocesadores, chips de memoria y tecnologías de visualización. A medida que los dispositivos semiconductores se reducen a dimensiones nanométricas, la tolerancia a las impurezas en los gases de procesamiento se vuelve cada vez más estricta. Incluso niveles microscópicos de contaminación pueden afectar negativamente el rendimiento de las obleas, la fiabilidad de los dispositivos y la eficiencia general de la producción.

Uno de los componentes más importantes en los sistemas de suministro de gases para semiconductores es la válvula de diafragma de ultra alta pureza (UHP). Estas válvulas especializadas están diseñadas para controlar el flujo de gases altamente puros, corrosivos, tóxicos y reactivos que se utilizan en procesos de fabricación de semiconductores como la deposición química de vapor (CVD), la deposición de capas atómicas (ALD), el grabado, la implantación iónica y la litografía.

A diferencia de las válvulas industriales convencionales, las válvulas de diafragma de ultra alta presión (UHP) están diseñadas específicamente para aplicaciones sensibles a la contaminación. Su acabado superficial interno, la tecnología de sellado, la eliminación de espacios muertos y la selección de materiales desempeñan un papel fundamental en el mantenimiento de la pureza del gas y la estabilidad del proceso.

Este artículo explora los principios de funcionamiento, el diseño estructural, las consideraciones sobre los materiales, los requisitos de rendimiento y las aplicaciones clave de las válvulas de diafragma de ultra alta pureza en los sistemas de suministro de gases para semiconductores.


La importancia de la pureza del gas en la fabricación de semiconductores
Los procesos de fabricación de semiconductores requieren entornos ultra limpios donde los gases deben mantener niveles de pureza del 99.999 % (5N) al 99.9999999 % (9N) o superiores. Los gases de proceso comunes incluyen:

Silano (SiH4)
Amoniaco (NH3)
Hidrógeno (H2)
Nitrógeno (N2)
Argón (Ar)
Cloro (Cl2)
Cloruro de hidrógeno (HCl)
Hexafluoruro de tungsteno (WF6)
gases fluorados
Gases precursores especiales
Estos gases se suministran a través de sistemas de distribución altamente controlados que incluyen reguladores, tuberías, filtros, colectores, controladores de flujo másico y válvulas de diafragma.

Cualquier contaminación introducida por el sistema de suministro de gas puede provocar:

Defectos en la oblea
Generación de partículas
Inconsistencias en películas delgadas
Rendimiento reducido de los chips
Corrosión del equipo
Inestabilidad del proceso
Aumento de los costos de mantenimiento
Como resultado, todos los componentes dentro de la línea de suministro de gas deben cumplir con estrictos estándares de ultra alta pureza, especialmente las válvulas de diafragma que controlan directamente el aislamiento del gas y la regulación del flujo.

¿Qué es una válvula de diafragma de ultra alta pureza?
Una válvula de diafragma de ultra alta pureza es una válvula de cierre especializada que utiliza un diafragma metálico flexible para aislar el fluido del mecanismo actuador. El diafragma actúa como elemento de sellado principal, evitando la contaminación del entorno externo y garantizando un control hermético del gas.

Estas válvulas se utilizan habitualmente en armarios de gas para semiconductores, cajas de colectores de válvulas (VMB), sistemas de distribución de gas a granel y paneles de gas para herramientas de proceso.

La válvula generalmente consta de:

Cuerpo de la válvula
diafragma metálico
Montaje del asiento
Vástago y actuador
Operador neumático o manual
Conexiones de gas de alta pureza
El diafragma separa la zona de flujo húmedo de los componentes operativos, minimizando la generación de partículas y eliminando posibles zonas muertas donde podrían acumularse contaminantes.

Principio de funcionamiento de las válvulas de diafragma de ultra alta presión (UHP)
El principio de funcionamiento de una válvula de diafragma es relativamente sencillo, pero a la vez muy eficaz para aplicaciones en la industria de los semiconductores.

Cuando la válvula está cerrada, el actuador empuja el diafragma contra el asiento de la válvula, creando un sello hermético que bloquea el flujo de gas. Cuando la válvula se abre, el diafragma se separa del asiento, permitiendo que el gas pase a través del cuerpo de la válvula.

El diseño ofrece varias ventajas importantes:

Aislamiento de medios de proceso
El diafragma aísla completamente el gas del proceso de los resortes, lubricantes y componentes del actuador, reduciendo así los riesgos de contaminación.

Volumen muerto bajo
La geometría interna optimizada minimiza las bolsas de gas atrapadas, reduciendo la acumulación de partículas y mejorando la eficiencia de la purga.

Sellado de metal a metal
Muchas válvulas de diafragma para la industria de semiconductores utilizan tecnologías avanzadas de sellado metálico para lograr índices de fuga extremadamente bajos.

Vida de ciclo alto
Los materiales de diafragma de precisión proporcionan una larga vida útil incluso en condiciones de ciclos de funcionamiento frecuentes.

Materiales utilizados en válvulas de diafragma de ultra alta presión para semiconductores
La selección del material es uno de los factores más críticos para el rendimiento de las válvulas y el mantenimiento de la pureza del gas.

Cuerpos de válvulas de acero inoxidable
La mayoría de las válvulas de diafragma UHP utilizan materiales de acero inoxidable de alta calidad, tales como:

Acero inoxidable 316L VAR
Acero inoxidable 316L VIM-VAR
Estos materiales proporcionan:

Excelente resistencia a la corrosión
Bajo contenido de azufre
Reducción de la liberación de partículas
Capacidad de electropulido superior
Los procesos de refundición por arco al vacío (VAR) y fusión por inducción al vacío (VIM) mejoran la homogeneidad del material y reducen las inclusiones que pueden convertirse en fuentes de contaminación.

Requisitos de acabado superficial
Las superficies internas en contacto con el agua suelen someterse a un proceso de electropulido para lograr valores de rugosidad tales como:

Ra ≤ 10 μin
Ra ≤ 5 μin para aplicaciones avanzadas
El electropulido reduce las irregularidades microscópicas de la superficie donde pueden acumularse partículas o humedad.

Materiales del diafragma
El diafragma en sí suele estar fabricado con aleaciones de alta resistencia a base de cobalto o níquel que ofrecen:

Excelente resistencia a la fatiga
Resistencia a la corrosión
Flexibilidad bajo ciclos repetidos
Compatibilidad con gases semiconductores agresivos
Los materiales comunes para diafragmas incluyen:

Hastelloy
Inconel
Aleaciones de cobalto y cromo
Características clave del diseño de las válvulas de diafragma de ultra alta presión (UHP)
Generación mínima de partículas
La contaminación por partículas es una de las mayores preocupaciones en la fabricación de semiconductores. Las válvulas UHP están diseñadas con conductos internos de flujo suaves y estructuras de sellado optimizadas para minimizar la fricción y el desgaste.

Los diseños avanzados de diafragmas reducen las concentraciones de tensión mecánica, evitando la liberación de partículas durante el funcionamiento de la válvula.

Tasas de fuga ultrabajas
Los sistemas de gas para semiconductores suelen manejar gases peligrosos y pirofóricos. Por lo tanto, la estanqueidad es esencial tanto para la seguridad como para el control del proceso.

El rendimiento típico en cuanto a fugas incluye:

Tasas de fuga de helio inferiores a 1 × 10⁻⁹ atm·cc/seg
Cierre hermético
Compatibilidad con alto vacío
Diseño modular compacto
Las modernas fábricas de semiconductores requieren sistemas de distribución de gas de alta densidad. Las configuraciones compactas de válvulas permiten una instalación eficiente en el interior:

Gabinetes de gas
Paneles de conexión de herramientas
Sistemas de subfabricación
Ensamblados VMB
Actuación neumática
Las válvulas de diafragma de accionamiento neumático permiten el control automatizado de procesos y la conmutación rápida en entornos de fabricación de semiconductores.

Sus beneficios incluyen:

Rápido tiempo de respuesta
Capacidad de operación remota
Integración con sistemas PLC
Repetibilidad del proceso mejorada
Conexiones de alta pureza
Las válvulas de diafragma de ultra alta presión (UHP) suelen utilizar extremos de soldadura orbital o accesorios de sellado frontal especializados para eliminar posibles puntos de fuga y espacios muertos.

Los tipos de conexión más comunes incluyen:

soldadura a tope de tubo
Accesorios de sellado frontal
Conexiones compatibles con VCR
Aplicaciones en sistemas de suministro de gas semiconductores
Las válvulas de diafragma de ultra alta pureza se utilizan ampliamente en todas las instalaciones de fabricación de semiconductores.

Armarios de gas
Los armarios de gas almacenan y distribuyen de forma segura los gases peligrosos utilizados en los procesos industriales. Las válvulas de diafragma aíslan las bombonas de gas y controlan el flujo de gas hacia los sistemas posteriores.

Cajas de colectores de válvulas (VMB)
Los VMB distribuyen gases desde sistemas de suministro a granel a múltiples equipos de proceso. Las válvulas UHP proporcionan un aislamiento preciso y una funcionalidad de conmutación.

Deposición de vapor químico (CVD)
Los procesos CVD requieren un flujo de gas altamente estable y entornos libres de contaminación. Las válvulas de diafragma controlan el suministro de gas precursor con una precisión excepcional.

Deposición de capa atómica (ALD)
Los procesos ALD dependen de la pulsación rápida y repetible de gases precursores. Las válvulas de diafragma neumáticas de respuesta rápida son esenciales para lograr una deposición precisa de las capas.

Sistemas de grabado
Los gases corrosivos utilizados en el grabado por plasma requieren válvulas con una resistencia química superior y un sellado hermético.

Sistemas de gases especiales a granel
Las redes de distribución de gas a granel dependen de válvulas de ultra alta presión (UHP) para el transporte seguro y la regulación de gases ultrapuros en las fábricas de semiconductores.

Desafíos en las aplicaciones de gases semiconductores
Gases corrosivos y reactivos
Muchos gases semiconductores son altamente corrosivos, tóxicos o pirofóricos. Los materiales de las válvulas deben soportar una exposición prolongada sin degradarse.

Control de humedad y oxígeno
Incluso cantidades mínimas de humedad u oxígeno pueden dañar los procesos de fabricación de semiconductores. Las válvulas de ultra alta presión (UHP) deben mantener características de permeación y desgasificación extremadamente bajas.

Estabilidad térmica
Las fluctuaciones de temperatura pueden afectar la integridad del sello y el rendimiento del flujo de gas. Las válvulas de diafragma de alta calidad están diseñadas para un funcionamiento estable en diversas condiciones térmicas.

Requisitos de alto ciclo
Los sistemas de fabricación de semiconductores suelen requerir millones de ciclos de válvulas a lo largo de su vida útil. Por lo tanto, es fundamental que los materiales de diafragma sean resistentes a la fatiga.

Normas de fabricación y pruebas
Para garantizar un rendimiento fiable, las válvulas de diafragma de grado semiconductor se someten a exhaustivos procedimientos de fabricación y control de calidad.

Montaje de sala limpia
Las válvulas se ensamblan en entornos de sala limpia para evitar la contaminación por partículas durante la producción.

Prueba de fugas de helio
Cada válvula se somete a pruebas mediante espectrometría de masas de helio para verificar su rendimiento y la ausencia de fugas importantes.

Prueba de partículas
Las pruebas de emisión de partículas garantizan el cumplimiento de los requisitos de limpieza de los semiconductores.

Análisis de superficies
La rugosidad de la superficie y la calidad del electropulido se inspeccionan minuciosamente para mantener estándares de pureza ultra altos.

Pruebas de ciclo funcional
El ciclo de funcionamiento repetido valida la durabilidad a largo plazo del diafragma y la fiabilidad de la válvula.

Ventajas de las válvulas de diafragma de ultra alta presión (UHP) frente a las válvulas convencionales.
En comparación con las válvulas de bola, de aguja o de compuerta tradicionales, las válvulas de diafragma ofrecen ventajas significativas en las aplicaciones de semiconductores.

Elemento Válvula de diafragma UHP Válvula convencional
Generación de Partículas Extremadamente bajo Más alto
Volumen muerto Minimo más grande
Pureza del gas Excelente Moderado
Integridad de la fuga Ultra alto Estándar
Facilidad de limpieza Superior Limitada
Resistencia a la Corrosión: Alto Variable
Compatibilidad con semiconductores Excelente Limitada
Estas ventajas convierten a las válvulas de diafragma en la opción preferida para los procesos de semiconductores sensibles a la contaminación.

Tendencias futuras en la tecnología de válvulas de diafragma de ultra alta presión.
A medida que la fabricación de semiconductores sigue avanzando hacia geometrías más pequeñas y arquitecturas más complejas, la tecnología de válvulas de ultra alta presión (UHP) está evolucionando rápidamente.

Mayor automatización
Las válvulas neumáticas inteligentes con sensores integrados y capacidades de comunicación digital son cada vez más comunes en las fábricas de semiconductores de la Industria 4.0.

Tecnologías de superficie mejoradas
Las tecnologías avanzadas de electropulido y recubrimiento siguen reduciendo los riesgos de contaminación y mejorando la resistencia a la corrosión.

Miniaturización
Los diseños de válvulas compactas permiten configuraciones de paneles de gas cada vez más densas y un menor tamaño de los equipos para semiconductores.

Ciencia de materiales mejorada
Las nuevas aleaciones para diafragmas y las tecnologías de sellado están prolongando la vida útil y la compatibilidad con los gases de proceso de última generación.

Enfoque de sostenibilidad
Los fabricantes están desarrollando diseños de válvulas que mejoran la eficiencia en la utilización del gas y reducen el consumo de gas de purga.

Regulador de propano de alta presión ajustable
Regulador de propano de alta presión ajustable
Conclusión
Las válvulas de diafragma de ultra alta pureza son componentes indispensables en los sistemas de suministro de gases para semiconductores. Su capacidad para mantener una pureza de gas excepcional, una estanqueidad mínima y un funcionamiento fiable las convierte en elementos esenciales para los procesos modernos de fabricación de semiconductores.

Desde sistemas CVD y ALD hasta armarios de gas y redes de distribución de gases especiales, estas válvulas proporcionan el control de la contaminación y la estabilidad operativa que requieren las fábricas de semiconductores avanzadas.

A medida que las tecnologías de semiconductores evolucionan hacia nodos de proceso más pequeños y una mayor precisión de fabricación, la demanda de válvulas de diafragma UHP de alto rendimiento seguirá creciendo. Las innovaciones en materiales, tecnología de sellado, automatización y fabricación limpia mejorarán aún más la fiabilidad y la pureza de las válvulas en futuras aplicaciones de semiconductores.

Para los fabricantes de semiconductores que buscan mayores rendimientos, una mejor estabilidad del proceso y sistemas de manipulación de gases más seguros, invertir en válvulas de diafragma de alta calidad y ultra alta pureza sigue siendo una base fundamental para el éxito de la producción.

Para obtener más información sobre las válvulas de diafragma de ultra alta pureza para aplicaciones de suministro de gases en semiconductores, puede visitar Jewellok en https://www.jewellok.com/product-category/chemical-delivery-system/.
