Los sistemas de gases medicinales en hospitales constituyen una infraestructura crítica que brinda soporte directo al tratamiento de pacientes, atención de emergencia, cirugía, cuidados intensivos, terapia respiratoria y otras operaciones clínicas. A diferencia de las tuberías de gases industriales convencionales, los sistemas de válvulas y tuberías de gases medicinales en hospitales deben cumplir con estrictos requisitos de seguridad, limpieza, estabilidad de presión, confiabilidad, identificación, facilidad de mantenimiento y continuidad del suministro. Un fallo de diseño puede interrumpir servicios médicos críticos o generar graves riesgos para la seguridad.

Por lo tanto, el diseño de un sistema de tuberías de gases medicinales para hospitales requiere más que simplemente seleccionar tuberías y válvulas adecuadas. Los ingenieros deben considerar las características de cada gas medicinal, el consumo de gas, la presión de operación, el trazado de la tubería, la zonificación de válvulas, el suministro de emergencia, la regulación de la presión, el monitoreo, las pruebas y la futura expansión. Este artículo analiza las principales consideraciones de diseño de ingeniería para sistemas de tuberías y válvulas de gases medicinales en hospitales.


1. Comprender los requisitos de los diferentes gases medicinales.
El primer paso en el diseño de un sistema consiste en identificar qué gases medicinales se suministrarán y dónde se utilizarán. Los gases comunes en hospitales incluyen oxígeno, aire medicinal, óxido nitroso, dióxido de carbono, nitrógeno y sistemas de vacío. Cada uno tiene diferentes requisitos operativos y aplicaciones clínicas.

El oxígeno se utiliza generalmente en habitaciones de pacientes, quirófanos, unidades de cuidados intensivos, servicios de urgencias y otras áreas clínicas. El aire medicinal puede ser necesario para ventiladores, equipos de anestesia y tratamientos respiratorios. El óxido nitroso se asocia comúnmente con la anestesia, mientras que el nitrógeno se puede utilizar para equipos médicos o de laboratorio específicos.

Debido a que estos gases presentan características físicas y operativas diferentes, el sistema de tuberías no debe diseñarse como una instalación estándar. Los ingenieros deben determinar el caudal, la presión de trabajo, la caída de presión, la capacidad de la fuente y los estándares de conexión necesarios para cada servicio de gas.

El diseño también debe evitar la interconexión entre diferentes sistemas de gas. La identificación del gas, la configuración de la conexión, la selección de válvulas y los procedimientos de puesta en marcha deben controlarse cuidadosamente para reducir el riesgo de suministrar el gas incorrecto a un área clínica.

2. Seleccionar los materiales adecuados para las tuberías de gases medicinales.
La selección de materiales es una de las consideraciones más importantes en la ingeniería de tuberías de gas para hospitales. El material de las tuberías debe proporcionar suficiente resistencia mecánica, manteniendo al mismo tiempo una limpieza interna adecuada y resistencia a la corrosión.

Las tuberías de cobre se utilizan ampliamente en instalaciones de gases medicinales debido a su limpieza, resistencia a la corrosión, superficie interna relativamente lisa y compatibilidad con numerosas aplicaciones de gases medicinales. En ciertas aplicaciones, también se pueden considerar las tuberías de acero inoxidable cuando se aplican requisitos mecánicos, ambientales o de limpieza específicos.

El material seleccionado debe ser compatible con el gas y las condiciones de funcionamiento previstas. Se requiere especial atención para el servicio de oxígeno. Los componentes utilizados en sistemas de oxígeno deben limpiarse y manipularse adecuadamente para minimizar la contaminación por aceite, grasa, partículas u otros materiales combustibles.

Las dimensiones de las tuberías deben determinarse en función del caudal de gas calculado, la caída de presión admisible, la longitud del oleoducto, los accesorios, los cambios de elevación y la demanda futura prevista. Un sobredimensionamiento puede aumentar los costes del proyecto, mientras que un sobredimensionamiento puede provocar una pérdida de presión excesiva y un suministro de gas insuficiente en las salidas de la terminal.

3. Diseñar el gasoducto según la demanda de gas.
Un cálculo preciso de la demanda es fundamental para la fiabilidad de los sistemas de gases medicinales en hospitales . Los ingenieros no deben simplemente sumar los caudales nominales de todas las salidas terminales, ya que el uso simultáneo suele ser inferior al máximo teórico.

Un cálculo adecuado debe tener en cuenta el número de unidades terminales, las características del departamento clínico, los factores de diversidad, la demanda máxima, las necesidades de emergencia y la posible expansión futura.

Por ejemplo, una unidad de cuidados intensivos puede tener una demanda de oxígeno significativamente mayor que una sala de hospitalización estándar. Los quirófanos pueden requerir una demanda de gas elevada y relativamente estable durante los procedimientos quirúrgicos. Los servicios de urgencias pueden experimentar aumentos repentinos de la demanda durante incidentes graves.

Por lo tanto, el oleoducto debe diseñarse hidráulicamente para mantener una presión adecuada en los puntos terminales más remotos y exigentes.

Los cálculos de caída de presión deben incluir tramos rectos de tubería, así como codos, tes, válvulas, reguladores, filtros, conexiones flexibles y otros accesorios. Un sistema bien diseñado debe proporcionar una presión estable incluso cuando varios departamentos operan simultáneamente.

4. Desarrollar un diseño lógico de la canalización
El diseño de las tuberías de gases medicinales en un hospital debe basarse en la organización funcional del mismo. La tubería principal debe seguir, por lo general, una ruta lógica desde la fuente central de gas hasta las principales zonas del edificio y, posteriormente, a los distintos departamentos clínicos.

El diseño debe minimizar la longitud innecesaria de las tuberías y el exceso de accesorios, manteniendo al mismo tiempo la accesibilidad para la inspección y el mantenimiento.

Las áreas críticas deben recibir especial atención. Estas pueden incluir quirófanos, unidades de cuidados intensivos, servicios de urgencias, salas de recuperación, unidades de maternidad y otras áreas donde la interrupción del suministro de gases medicinales podría afectar gravemente la atención al paciente.

Las rutas de las tuberías también deben coordinarse con los sistemas eléctricos, los conductos de climatización, los sistemas de protección contra incendios, las tuberías de agua, los elementos estructurales y demás servicios del edificio. Se debe proporcionar la separación y protección adecuadas cuando así lo exijan las normativas aplicables.

En los hospitales que constan de varias plantas o edificios, los ingenieros deben evaluar cuidadosamente las tuberías verticales, las líneas de distribución horizontales, las zonas de presión y las disposiciones de aislamiento por secciones.

5. Utilice un diseño adecuado de la caja de válvulas de zona.
Las válvulas de zona son esenciales para aislar secciones individuales de un sistema de gases medicinales. Un diseño adecuado de válvulas de zona permite al personal de mantenimiento del hospital cortar el suministro de gas a un área específica sin interrumpir innecesariamente el funcionamiento de todo el edificio.

Las cajas de válvulas de zona deben ubicarse en lugares accesibles y claramente identificados. No deben ocultarse detrás de estructuras permanentes ni colocarse en lugares de difícil acceso para emergencias.

Cada válvula debe estar claramente etiquetada con el tipo de gas y la zona a la que da servicio. La identificación debe ser duradera y fácil de leer.

El diseño de la caja de válvulas también debe proporcionar espacio suficiente para la operación, inspección, mantenimiento y servicio futuro. Según los requisitos del proyecto, se pueden incorporar manómetros o dispositivos de monitoreo al conjunto de válvulas.

La estrategia de aislamiento debe desarrollarse durante la fase inicial de ingeniería, en lugar de añadirse después de la instalación. Esto ayuda a garantizar que el hospital pueda realizar el mantenimiento sin interrumpir el suministro a los departamentos no afectados.

6. Seleccione válvulas de gases medicinales confiables.
La selección de válvulas afecta directamente a la seguridad y fiabilidad de todo el sistema. Las válvulas para gases medicinales deben seleccionarse en función del tipo de gas, la presión, la temperatura, los requisitos de caudal, la ubicación de instalación y las normas aplicables.

Entre los tipos de válvulas más comunes se incluyen las válvulas de bola, las válvulas de aislamiento, las válvulas de retención, los reguladores de presión y otros componentes especializados. Para muchas aplicaciones de aislamiento, las válvulas de bola resultan atractivas por su funcionamiento sencillo y sus posiciones de apertura y cierre bien definidas.

Sin embargo, la válvula debe ser apta para el servicio de gases medicinales, y no seleccionarse únicamente en función del diámetro nominal de la tubería. Deben evaluarse la compatibilidad de los materiales, los materiales de sellado, la presión nominal, la limpieza interna, el rendimiento ante fugas y la preparación para el servicio de oxígeno.

En los sistemas de oxígeno, los componentes deben estar libres de aceite y otros contaminantes que puedan provocar un riesgo de combustión. Por lo tanto, una limpieza, embalaje, almacenamiento e instalación adecuados son tan importantes como las especificaciones mecánicas de la válvula.

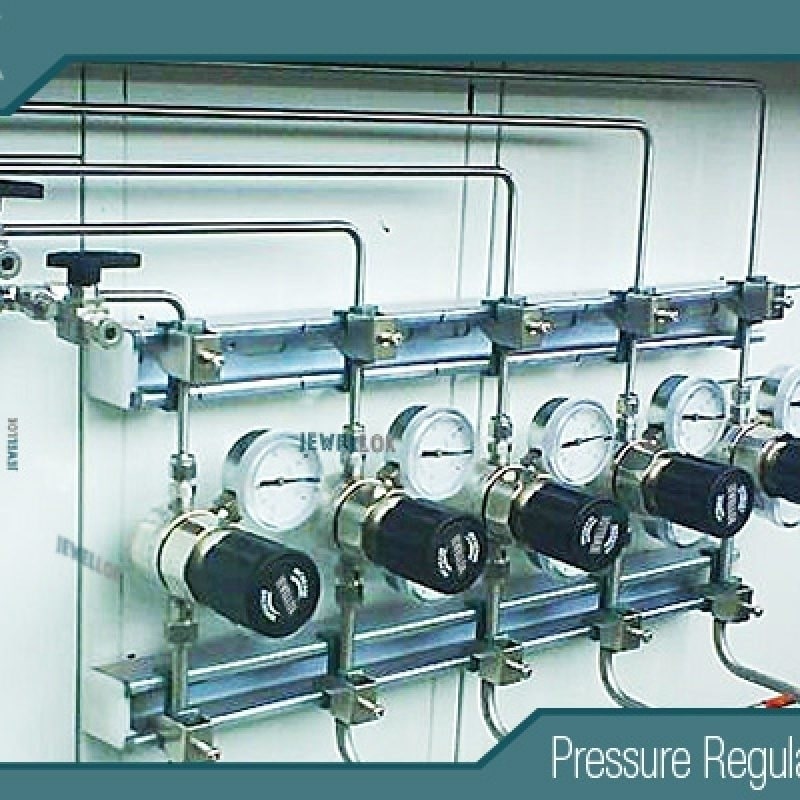

7. Proporcionar una regulación de presión fiable.
Los equipos de gases medicinales suelen requerir una presión estable dentro de un rango operativo definido. Una presión excesivamente alta o inestable puede dañar los equipos posteriores, mientras que una presión insuficiente puede afectar el rendimiento de los equipos clínicos.

Por lo tanto, la regulación de la presión debe diseñarse en función de los requisitos de la fuente de gas y del equipo médico conectado posteriormente.

Los sistemas centrales de suministro de gas pueden incorporar equipos reductores de presión, sistemas de conmutación automática, alarmas y sistemas de respaldo de emergencia. La red de distribución debe dividirse en zonas de presión adecuadas cuando sea necesario.

Se deben instalar manómetros y dispositivos de monitorización en lugares estratégicamente importantes para que los operarios puedan identificar rápidamente cualquier anomalía.

El diseño de ingeniería también debe tener en cuenta los cambios de presión causados ​​por la demanda máxima, el cambio de fuente de suministro, la ampliación de la red de tuberías y las actividades de mantenimiento.

8. Incorporar un sistema de suministro de gas de emergencia y de respaldo.
La continuidad del suministro es un requisito fundamental para los sistemas de gases medicinales en los hospitales. El tratamiento médico no puede simplemente interrumpirse porque una fuente principal de gas esté agotada o no disponible.

Por lo tanto, los sistemas críticos deben incorporar sistemas de reserva o suministro de emergencia adecuados. Los sistemas de oxígeno, por ejemplo, pueden utilizar una combinación de suministro a granel, cilindros multicanal, sistemas de conmutación automática u otras configuraciones de respaldo aprobadas, según el tamaño del hospital y los requisitos del proyecto.

El sistema de respaldo debe tener capacidad suficiente para el período de operación de emergencia requerido. Los equipos de conmutación automática deben diseñarse para mantener el suministro sin interrupciones innecesarias.

La planificación del suministro de emergencia también debe tener en cuenta los cortes de energía, el mantenimiento de los equipos, el agotamiento de las fuentes de agua, los daños en los oleoductos y otras condiciones operativas anormales.

9. Establecer sistemas eficaces de monitoreo y alarma.
Un sistema de gases medicinales en un hospital no debe depender únicamente de válvulas y tuberías físicas. Los sistemas de monitoreo y alarma proporcionan a los operadores una alerta temprana ante cualquier anomalía.

Los parámetros que se suelen monitorizar incluyen la presión de la tubería, el estado de la fuente, el estado del suministro de reserva y las condiciones de presión anómalas. Dependiendo de la aplicación y las normas aplicables, pueden ser necesarias alarmas locales y centrales.

La ubicación de las alarmas debe seleccionarse de acuerdo con los requisitos operativos del hospital. Los equipos de ingeniería deben coordinar los sistemas de alarma con la administración de las instalaciones hospitalarias y el personal clínico para que las alertas se puedan reconocer y atender con rapidez.

Es importante identificar claramente las alarmas. El personal debe poder determinar qué sistema de gas está afectado y qué área requiere atención.

10. Presta especial atención a la limpieza.
La limpieza es un requisito de ingeniería fundamental para los sistemas de tuberías de gases medicinales. La contaminación dentro de una tubería puede comprometer el rendimiento del sistema y, en el caso del oxígeno, introducir riesgos de seguridad adicionales.

Las tuberías deben limpiarse adecuadamente antes de su instalación. Los extremos abiertos de las tuberías deben protegerse durante el transporte y la construcción para evitar que el polvo, la humedad, los residuos de soldadura y otros contaminantes entren en el sistema.

Durante la instalación, los ingenieros y contratistas deben mantener un control estricto sobre los materiales y las herramientas. Los componentes destinados al servicio con oxígeno deben manipularse siguiendo los procedimientos adecuados.

Tras la instalación, la tubería deberá someterse a la limpieza, el enjuague, las pruebas de presión, las pruebas de fugas y demás procedimientos de puesta en marcha requeridos y especificados por las normas aplicables.

Por lo tanto, los requisitos de limpieza deben incorporarse a todo el ciclo de vida del proyecto, en lugar de tratarse como una actividad de inspección final.

11. Diseño para el mantenimiento y la futura expansión
Los hospitales funcionan de forma continua, por lo que la accesibilidad para el mantenimiento es especialmente importante. Los ingenieros deben diseñar tuberías, válvulas, reguladores, puntos de monitoreo y cajas de válvulas de manera que el mantenimiento se pueda realizar de forma segura y eficiente.

Siempre que sea posible, el aislamiento por secciones debería permitir a los equipos de mantenimiento aislar una parte limitada del sistema sin interrumpir el servicio a otros departamentos.

El diseño también debe tener en cuenta la expansión futura. Los hospitales suelen añadir nuevas habitaciones para pacientes, quirófanos, equipos de diagnóstico o departamentos clínicos adicionales. Si la infraestructura original no cuenta con capacidad de reserva, la expansión futura puede resultar costosa y problemática.

Por lo tanto, los ingenieros deben evaluar la demanda futura de gas y proporcionar puntos de conexión o asignaciones de capacidad adecuadas cuando lo justifique el plan del proyecto.

12. Cumplir con los códigos y normas aplicables.
Los sistemas de gases medicinales están altamente regulados, y los equipos de ingeniería deben identificar los códigos y estándares aplicables antes de comenzar el diseño detallado.

Dependiendo del país y la ubicación del proyecto, los requisitos pueden incluir normas de instalación de gases medicinales, reglamentos sobre equipos a presión, requisitos de protección contra incendios, códigos de construcción, reglamentos eléctricos y especificaciones de ingeniería específicas para hospitales.

En proyectos internacionales, los ingenieros deben determinar cuidadosamente si el sistema está diseñado de acuerdo con estándares como NFPA 99, los requisitos HTM, las normas ISO u otras regulaciones nacionales y regionales aplicables.

El cumplimiento de la normativa debe abarcar no solo el oleoducto en sí, sino también las válvulas, las unidades terminales, los equipos de origen, las alarmas, los procedimientos de prueba, el etiquetado, la documentación y la puesta en marcha.

13. Implementar pruebas y puesta en marcha rigurosas.
Las pruebas y la puesta en marcha son etapas esenciales en la ingeniería de sistemas de tuberías de gases medicinales. Un sistema nunca debe entrar en servicio clínico simplemente porque se haya completado la instalación.

Las pruebas pueden incluir pruebas de presión, pruebas de fugas, verificación de conexiones cruzadas, verificación de la identificación de tuberías, controles de calidad del gas, comprobaciones del funcionamiento de las válvulas, pruebas de alarmas y otros procedimientos exigidos por las normas aplicables.

Se debe verificar cada toma de gas medicinal para asegurar que suministre el gas correcto. Esto es especialmente importante, ya que una conexión incorrecta en las tuberías puede tener consecuencias clínicas extremadamente graves.

La documentación de puesta en marcha debe registrar los resultados de las pruebas, la información de los equipos, la ubicación de las válvulas, el trazado de las tuberías, los ajustes de presión y demás datos relevantes. Una documentación precisa proporciona un valioso respaldo para el mantenimiento y las modificaciones futuras.


Conclusión
El diseño de ingeniería de los sistemas de válvulas y tuberías de gases medicinales en hospitales requiere un enfoque integral que combine la ingeniería de fluidos, la ingeniería de materiales, la gestión de la seguridad, los requisitos operativos del hospital y el cumplimiento de la normativa.

Entre las consideraciones más importantes se incluyen cálculos precisos de la demanda de gas, materiales de tubería adecuados, diseños de tuberías optimizados, sistemas de válvulas de zona fiables, válvulas de gases medicinales correctamente seleccionadas, regulación de presión estable, capacidad de respaldo de emergencia, monitoreo y alarmas, control estricto de la limpieza, facilidad de mantenimiento, expansión futura y puesta en marcha integral.

Un sistema de gases medicinales hospitalario de alta calidad no debe limitarse a suministrar gas desde una fuente hasta una salida terminal. Debe proporcionar una distribución de gas segura, limpia, estable, identificable, mantenible y disponible de forma continua, tanto en condiciones normales de funcionamiento como en situaciones de emergencia.

Para los hospitales, la calidad de la ingeniería influye directamente en la fiabilidad del sistema y la continuidad de la atención al paciente. Por lo tanto, cada componente —desde el equipo de suministro central y los reguladores de presión hasta la válvula más pequeña y la conexión terminal— debe seleccionarse, instalarse, probarse y documentarse como parte de un sistema integrado de infraestructura de gases medicinales.
