¿Cómo funciona el mecanismo interno de alivio de presión de un regulador de gas argón de alta presión para prevenir los riesgos de sobrepresión?

¿Cómo funciona el mecanismo interno de alivio de presión de un regulador de gas argón de alta presión para prevenir los riesgos de sobrepresión?

Los reguladores de gas argón de alta presión son dispositivos esenciales en industrias que abarcan desde la soldadura y la fabricación de metales hasta la producción de semiconductores y los laboratorios analíticos. El argón, un gas noble inerte, se almacena en cilindros a presiones que a menudo superan las 3,000 libras por pulgada cuadrada manométrica (psig), y los reguladores reducen esta presión a niveles utilizables, manteniendo la estabilidad y la seguridad. Los riesgos de sobrepresión, como la rotura del cilindro, los daños en el equipo o incluso las explosiones, representan riesgos significativos si no se gestionan adecuadamente. El mecanismo interno de alivio de presión desempeña un papel fundamental en la mitigación de estos peligros al liberar automáticamente el exceso de presión, asegurando que el sistema se mantenga dentro de los límites de seguridad.

Este artículo analiza en detalle el funcionamiento del mecanismo interno de alivio de presión en los reguladores de gas argón de alta presión, explicando su operación y sus capacidades de prevención de riesgos. También explora consideraciones de diseño críticas que mejoran la fiabilidad durante el funcionamiento a largo plazo en condiciones exigentes. Basándonos en principios técnicos y estándares de la industria, destacamos cómo estas características protegen los procesos que involucran argón, donde la precisión y la pureza son fundamentales. Comprender estos aspectos es crucial para que ingenieros, técnicos y profesionales de la seguridad seleccionen y mantengan reguladores que minimicen el tiempo de inactividad y los riesgos.

Los reguladores de alta presión para argón suelen manejar presiones de entrada de hasta 6,000-10 000 psig, con salidas que van desde 0 hasta 500 psig o superiores en modelos especializados. Incorporan componentes como diafragmas, válvulas de asiento y resortes para controlar el flujo, pero el mecanismo de alivio añade una capa de protección contra fallas como fugas en los asientos o dilatación térmica. En el caso del argón, un asfixiante en altas concentraciones, un alivio fiable previene no solo incidentes relacionados con la presión, sino también posibles fugas de gas en espacios confinados.





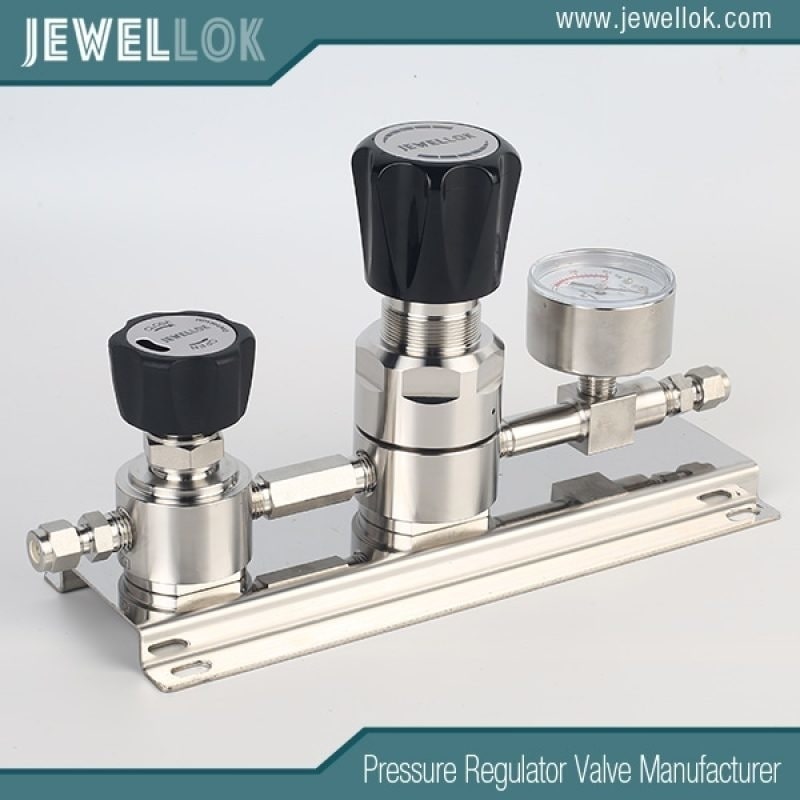

Comprensión de los reguladores de gas argón de alta presión

Antes de examinar el mecanismo de alivio, es esencial comprender la funcionalidad básica del regulador. Un regulador de presión reduce la alta presión de entrada (P1) a una presión de salida estable (P2) utilizando tres elementos clave: el mecanismo de carga (por ejemplo, un resorte o una cúpula), el elemento sensor (por ejemplo, un diafragma o un pistón) y el elemento de control (por ejemplo, una válvula de asiento).

En un regulador típico de una sola etapa, el gas entra en la cámara de alta presión y el resorte de carga comprime el diafragma, abriendo la válvula para permitir el flujo hacia la cámara de baja presión. El diafragma detecta la presión P2 y se equilibra contra la fuerza del resorte para mantener el equilibrio.

Para aplicaciones de argón a alta presión, los reguladores suelen emplear cuerpos de acero inoxidable o latón con conexiones CGA 580, lo que garantiza la compatibilidad y la pureza. Los diseños de doble etapa, comunes para aplicaciones de precisión, reducen la presión en dos pasos: la primera etapa hasta un nivel intermedio y la segunda hasta la salida final. Esto minimiza efectos como la disminución de la característica de entrada, donde P2 aumenta a medida que disminuye la presión del cilindro.

La sobrepresión puede producirse por fallos en el regulador (p. ej., válvula atascada), picos de presión en la entrada o condiciones de flujo nulo que provocan acumulación de calor. Sin alivio, las presiones podrían superar la presión de prueba del regulador (150 % de la nominal) o la presión de rotura (400 % de la nominal), lo que ocasionaría un fallo catastrófico. El mecanismo de alivio interno soluciona este problema integrando la capacidad de ventilación directamente en el regulador.





Cómo funciona el mecanismo interno de alivio de presión

El mecanismo interno de alivio de presión de los reguladores de gas argón de alta presión está diseñado para detectar y aliviar automáticamente el exceso de presión aguas abajo, evitando riesgos sin necesidad de dispositivos externos. A diferencia de las válvulas de alivio de presión (VAP) independientes, que liberan presión a la atmósfera al superar un valor preestablecido, los mecanismos internos están integrados en el regulador para una protección compacta e integrada.



Operación principal
En muchos reguladores, el mecanismo de alivio funciona mediante diseños de autoventilación o de venteo controlado. En un sistema de autoventilación, cuando la presión aguas abajo (P2) supera el valor de referencia —debido a la fluencia (aumento lento de la presión por fugas en el asiento) o al bloqueo (aumento de la presión con flujo cero)— ​​el diafragma se flexiona hacia arriba, abriendo una válvula o puerto secundario en la tapa. Esto libera el exceso de gas a través del orificio de venteo del regulador, reduciendo P2 hasta que se restablece el equilibrio. Para el argón, esta venteo es segura, ya que es inerte, pero en sistemas sin flujo aguas abajo, evita la acumulación que podría dañar los manómetros o las tuberías.

El sistema de venteo controlado mejora la seguridad al dirigir el gas venteado a través de un puerto independiente hacia una ubicación segura, ideal para interiores o entornos peligrosos. Cuenta con una tapa posicionable (giradora de 360 ​​grados) y, a menudo, un diafragma unido, donde el vástago de la válvula está mecánicamente conectado al diafragma. Si la presión P2 aumenta, el diafragma presiona el vástago contra el asiento, comprimiendo los contaminantes y logrando un cierre hermético mientras libera el exceso de presión. Esto minimiza las fugas y protege el diafragma contra roturas.

Las válvulas de alivio internas (VAI) son otro tipo común, integradas en el cuerpo del regulador. Se abren cuando la presión P2 supera el punto de ajuste del regulador más la presión de bloqueo, permitiendo que el gas escape por el respiradero. La descarga se inicia según el rango del resorte de alivio, con una capacidad que depende de la presión de entrada, el tamaño del orificio y las dimensiones del respiradero. Por ejemplo, en un regulador ajustado a 50 psig, la VAI podría activarse a 60 psig, liberando gas hasta que la presión disminuya.

En los reguladores de doble etapa, puede producirse una descarga entre etapas. Si la válvula de la primera etapa presenta fugas, la presión intermedia aumenta y las válvulas de seguridad se abren para evitar una sobrecarga y una posible explosión. Esto es crucial para el argón a alta presión, donde los cilindros pueden alcanzar los 6,000 psig.



Equilibrio de fuerzas y activación
El mecanismo se basa en el equilibrio de fuerzas: la presión aguas abajo actúa sobre la parte inferior del diafragma, oponiéndose a la carga del resorte. Cuando P2 supera el valor de ajuste, la fuerza vence la del resorte, deformando el diafragma para abrir la válvula de alivio. La válvula se abre de forma proporcional, con presiones de apertura y cierre dentro de un margen de ±2% del valor de ajuste para mayor precisión. A diferencia de las válvulas de alivio de presión de tipo "pop" que se abren completamente, los mecanismos internos regulan el flujo para un alivio controlado, evitando la inestabilidad.

En los reguladores de argón, las pruebas de fugas de helio garantizan tasas de fuga bajas (p. ej., <1×10⁻⁹ atm cc/s de He), lo que evita fugas accidentales. El proceso es automático y se reinicia solo, por lo que no requiere intervención manual a menos que persistan problemas subyacentes como la contaminación.





Prevención de riesgos por sobrepresión

El mecanismo interno de alivio de presión contrarresta directamente los riesgos de sobrepresión al mantener la integridad del sistema y proteger al personal y los equipos. La sobrepresión en los sistemas de argón puede deberse a fallas en el regulador, como una válvula de asiento defectuosa que permite la entrada de la presión máxima aguas abajo, o a factores externos como el aumento de temperatura que provoca la expansión del gas en sistemas cerrados.



Escenarios de mitigación de riesgos
En caso de una falla total, donde el elemento de control permanece abierto, el mecanismo de alivio libera gas equivalente al flujo máximo del regulador a alta presión de entrada, limitando la acumulación a niveles seguros (p. ej., <10 psig por encima del punto de ajuste). Para cilindros de argón a 3,000 psig, esto evita que las líneas posteriores excedan su MAOP, previniendo así explosiones.

La dilatación térmica en condiciones de flujo nulo (p. ej., válvulas bloqueadas) puede aumentar la presión en 0.8 pulgadas de columna de agua por grado Fahrenheit, pero el sistema de alivio se activa para liberar la presión gradualmente, evitando que esta aumente a niveles peligrosos. En laboratorios que utilizan argón para cromatografía, esto garantiza una presión constante sin riesgo de dañar los instrumentos.

El mecanismo también aborda los efectos de la disminución de la presión de entrada: a medida que la presión del cilindro disminuye, los reguladores de una sola etapa pueden aumentar P2, pero la válvula de alivio libera cualquier exceso, manteniendo la seguridad. En configuraciones de doble etapa, la válvula de alivio entre etapas evita que las fallas de la primera etapa sobrecarguen la segunda.

Entre sus ventajas se incluyen una alta fiabilidad (menor propensión a obstrucciones), autoalarma mediante ventilación (que indica problemas) y rentabilidad en comparación con las válvulas de alivio de presión externas. Sin embargo, en zonas pobladas, la ventilación controlada reduce el ruido y los riesgos de fuga de gases. En general, mantiene los sistemas operativos durante las averías, a diferencia de los dispositivos de cierre abrupto que aíslan el suministro.

En contextos específicos del argón, como la soldadura, la descarga evita la inestabilidad del arco causada por picos de presión, mientras que en los semiconductores, salvaguarda la pureza al minimizar las liberaciones incontroladas.





Consideraciones de diseño para la fiabilidad en operaciones prolongadas a alta presión

Para garantizar la fiabilidad del mecanismo de alivio durante su funcionamiento a largo plazo, se requiere un diseño cuidadoso, centrado en los materiales, la estabilidad y el mantenimiento. El regulador de gas argón de alta presión debe soportar ciclos de fluctuaciones de presión, posibles contaminantes y tensiones ambientales durante años.



Materiales y construccion
La selección de materiales es fundamental: los diafragmas y cuerpos de acero inoxidable (p. ej., 316L) resisten la corrosión y la emisión de gases, esenciales para los requisitos de alta pureza del argón (≥99.995 %). Los sellos metal-metal proporcionan un rendimiento hermético, superando a los elastómeros que se degradan. La construcción en barra reduce el volumen interno, minimizando el espacio muerto y la adsorción de humedad durante los cambios de cilindro. Para altas presiones (hasta 10 10,000 psig), los diseños con sensor de pistón, juntas tóricas y anillos de respaldo soportan las fuerzas, mientras que los diafragmas unidos mejoran el sellado al comprimir los residuos. Recubrimientos como Siltride o Silcolloy mejoran la resistencia a la corrosión, prolongando la vida útil en entornos exigentes. Las pruebas de fugas de helio certifican la integridad, con tasas inferiores a 1 × 9⁻⁹ atm cc/seg, lo que garantiza la ausencia de fugas a largo plazo.



Métricas de puesta en escena y rendimiento
Los reguladores de doble etapa ofrecen una fiabilidad superior al reducir los efectos de la caída de presión en la entrada (p. ej., un aumento de 0.1 psig por cada caída de 100 psig) en comparación con los de una sola etapa (7 psig/100 psig). Esta estabilidad evita la activación frecuente de la válvula de alivio, prolongando la vida útil de los componentes. Las válvulas principales equilibradas minimizan la carga en el asiento a altas presiones, lo que permite el uso de orificios más grandes sin un desgaste excesivo. Los parámetros clave incluyen la caída de presión (descenso de la presión de salida con el flujo, minimizado por las tapas de baja caída), el bloqueo (aumento con flujo cero, <2 % del punto de ajuste) y la repetibilidad (retorno constante al punto de ajuste). El efecto Venturi compensa la caída de presión a altos flujos, mejorando el rendimiento a largo plazo.



Estabilidad y resistencia a las vibraciones
Los diseños deben evitar la resonancia: armónica (silbido no destructivo debido a la vibración del diafragma a alta P1/baja P2) o hidráulica (vibración destructiva por lubricación deficiente). La amortiguación equilibra la velocidad de respuesta y la estabilidad, evitando oscilaciones intermitentes. Los reguladores operados por piloto proporcionan precisión, pero una respuesta más lenta; los de resorte ofrecen velocidad para cargas dinámicas.



Mantenimiento y factores ambientales
Un plan de mantenimiento es fundamental: comprobaciones diarias de fugas, inspecciones mensuales, limpieza trimestral y sustitución anual de juntas con repuestos originales. El dimensionamiento tiene en cuenta el caudal máximo, las presiones de entrada y salida, la temperatura (de -40 °F a 165 °F) y la compatibilidad del fluido. Para un uso prolongado, los filtros evitan obstrucciones y los tramos rectos de tubería (≥6 diámetros) garantizan la estabilidad.

Los modelos calefactados evitan el enfriamiento Joule-Thomson en argón de alto flujo, evitando la condensación. En entornos de alta vibración como el aeroespacial, los materiales robustos y las válvulas equilibradas mantienen la fiabilidad.





Conclusión

El mecanismo interno de alivio de presión en los reguladores de gas argón de alta presión —mediante ventilación, diafragmas unidos y válvulas de alivio de presión— previene eficazmente los riesgos de sobrepresión al aliviar automáticamente el exceso de presión, protegiendo contra rupturas y fugas. Consideraciones de diseño como la construcción en acero inoxidable, el sistema de doble etapa y las rigurosas pruebas garantizan la fiabilidad durante el funcionamiento a largo plazo, minimizando el desgaste y la inestabilidad. A medida que las industrias demandan mayor precisión, los avances en materiales y la monitorización inteligente mejorarán aún más estos sistemas. Una selección y un mantenimiento adecuados son clave para aprovechar estas características, garantizando un manejo seguro y eficiente del argón.
