En el ámbito de las aplicaciones industriales, de laboratorio y científicas, el nitrógeno gaseoso desempeña un papel fundamental debido a sus propiedades inertes, lo que lo hace ideal para procesos que requieren un entorno libre de oxígeno. Los sistemas de nitrógeno de alta pureza son esenciales en sectores como la fabricación de semiconductores, la producción farmacéutica, el envasado de alimentos y la química analítica, donde incluso trazas de contaminantes pueden comprometer los resultados o la calidad del producto. Un regulador de nitrógeno gaseoso de alta presión es el componente crítico que controla el flujo y la presión del nitrógeno desde los cilindros o líneas de suministro hasta el punto de uso, garantizando un suministro seguro, constante y puro.

Elegir el regulador adecuado para estos sistemas no es tarea sencilla. Implica equilibrar factores como la presión nominal, la compatibilidad de materiales, los niveles de pureza y los requisitos operativos. Una mala elección puede provocar ineficiencias en el sistema, riesgos para la seguridad o problemas de contaminación. Por ejemplo, los sistemas de alta presión suelen manejar presiones de entrada superiores a 3,000 psi, lo que exige reguladores capaces de soportar tales exigencias sin fallar. Las aplicaciones de alta pureza requieren reguladores que minimicen la desgasificación, la generación de partículas y la difusión de impurezas.

Este artículo ofrece una guía completa para seleccionar un regulador de nitrógeno de alta presión diseñado para sistemas de alta pureza. Exploraremos los principios fundamentales, los criterios clave de selección, los tipos de reguladores, las consideraciones específicas de la aplicación, los errores comunes y las mejores prácticas de mantenimiento. Al finalizar, tendrá el conocimiento necesario para tomar una decisión informada, lo que le permitirá ahorrar costos y mejorar el rendimiento del sistema. Ya sea técnico de laboratorio, ingeniero o especialista en compras, comprender estos elementos es crucial para optimizar su sistema de suministro de nitrógeno.

.

Los reguladores de nitrógeno se presentan en diversos diseños, desde modelos básicos de una sola etapa hasta variantes avanzadas de dos etapas o de ultra alta pureza. El proceso de selección comienza con la evaluación de las necesidades del sistema: ¿Cuál es la presión de salida requerida? ¿Qué nivel de pureza debe mantenerse? ¿Hay elementos corrosivos o temperaturas extremas involucradas? Las normas regulatorias de organismos como la Asociación de Gases Comprimidos (CGA) e ISO también son importantes para garantizar el cumplimiento. Dado que se prevé que el mercado global de reguladores de gas crezca debido a la creciente demanda en las industrias de alta tecnología, mantenerse al día sobre los últimos avances es fundamental.

Reguladores y válvulas de presión de hidrógeno
Reguladores y válvulas de presión de hidrógeno


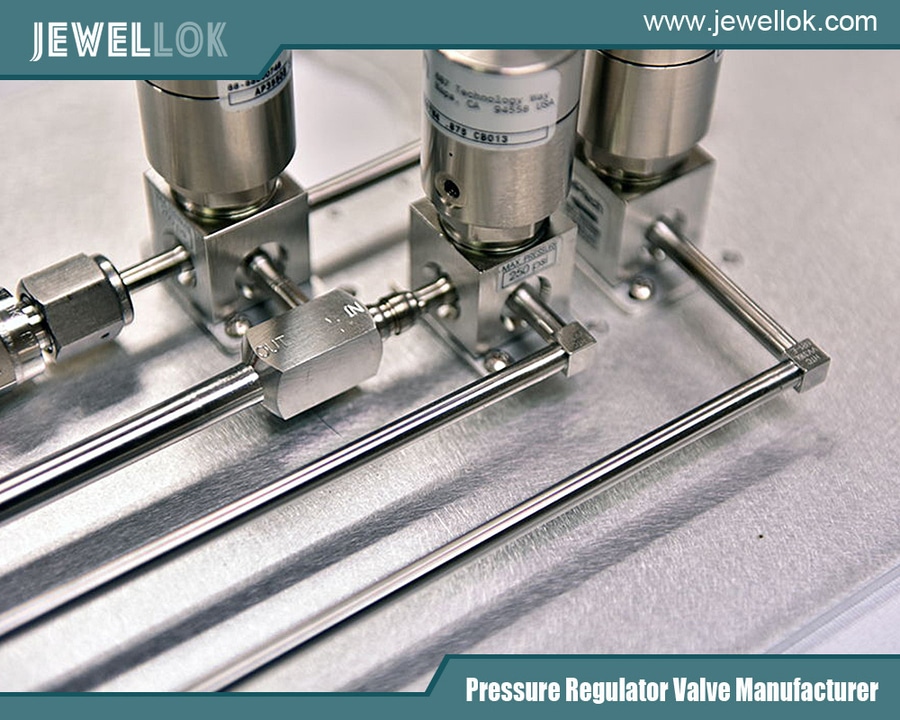

Comprensión de los sistemas de nitrógeno de alta presión y alta pureza

Los sistemas de nitrógeno a alta presión suelen operar con presiones en los cilindros que oscilan entre 2,000 y 6,000 psi, lo que requiere reguladores capaces de reducir esta presión a niveles utilizables, a menudo inferiores a 500 psi para la mayoría de las aplicaciones. El nitrógeno de alta pureza, por otro lado, se refiere a un gas con niveles de impurezas tan bajos como partes por mil millones (ppb), esencial para procesos sensibles como la cromatografía de gases o el corte por láser, donde los contaminantes podrían causar imprecisiones o daños.

En sistemas de alta pureza, el regulador no debe introducir impurezas. Esto implica el uso de materiales que no reaccionen con el nitrógeno ni liberen compuestos orgánicos volátiles (COV). Si bien el nitrógeno en sí no es corrosivo, en sistemas de alta pureza, incluso interacciones mínimas con los componentes del regulador pueden resultar problemáticas. Por ejemplo, los reguladores estándar de latón pueden ser suficientes para uso general, pero para sistemas de ultra alta pureza, se prefiere el acero inoxidable o aleaciones especializadas para evitar la difusión de gases atmosféricos a través de las juntas.

La interacción entre alta presión y alta pureza añade complejidad. Los entornos de alta presión pueden exacerbar las fugas o la fatiga del material, mientras que mantener la pureza requiere componentes sometidos a pruebas de fugas de helio y superficies electropulidas para reducir la adhesión de partículas. Los sistemas suelen incluir filtros, purificadores y manómetros integrados con el regulador para monitorizar y mantener la integridad.

Consideremos los principios físicos básicos: los reguladores de presión funcionan según el principio de equilibrio de fuerzas entre un diafragma accionado por resorte y la presión del gas. En situaciones de alta presión, este mecanismo debe soportar fuerzas extremas sin deformación ni fluencia, fenómenos en los que la presión de salida varía con el tiempo. Para gases de alta pureza, el diseño minimiza el volumen muerto (áreas donde el gas puede estancarse y acumular impurezas) y utiliza juntas impermeables como Viton o Kalrez.

Las aplicaciones son muy variadas. En los laboratorios, los reguladores garantizan un flujo preciso para los instrumentos analíticos. En la fabricación, contribuyen a los procesos de protección térmica para evitar la oxidación. Conocer la escala del sistema —ya sea un solo cilindro o un sistema de colectores— ayuda a reducir las opciones. Las limitaciones presupuestarias, las condiciones ambientales (por ejemplo, rangos de temperatura de -40 °C a 60 °C) y el espacio de instalación también son factores importantes.





Factores clave para seleccionar un regulador de gas nitrógeno de alta presión

Seleccionar el regulador ideal implica una evaluación paso a paso de varios parámetros. Comience con los requisitos de presión: determine la presión máxima de entrada de su fuente de nitrógeno, generalmente hasta 6,000 psi para cilindros de alta presión. Luego, especifique el rango de presión de salida, por ejemplo, de 0 a 500 psi, asegurándose de que el rango de suministro del regulador se ajuste a las necesidades de su aplicación sin riesgos de sobrepresión.

El caudal es igualmente importante. Los reguladores se clasifican según su capacidad de caudal específica, medida en pies cúbicos estándar por hora (SCFH) o litros por minuto (LPM). Para sistemas de alta pureza, elija modelos que proporcionen un caudal estable y sin pulsaciones, especialmente si alimentan equipos sensibles. Si su aplicación requiere un caudal variable, opte por reguladores con mandos ajustables o controles digitales para mayor precisión.

La compatibilidad de los materiales es fundamental. Dado que el nitrógeno es inerte, los reguladores con cuerpo de latón y diafragma de acero inoxidable son comunes para aplicaciones generales de alta presión. Sin embargo, para alta pureza, se recomienda el acero inoxidable 316L debido a su resistencia a la corrosión y sus bajas propiedades de desgasificación. Las juntas y las juntas tóricas deben ser de materiales como PTFE o EPDM que no se degraden ni contaminen el flujo de gas. Evite los reguladores con materiales porosos que puedan atrapar impurezas.

El nivel de pureza determina la clase del regulador. Los reguladores de uso general son adecuados para purezas de hasta el 99.5 %, pero para purezas del 99.999 % o superiores, son esenciales los modelos de alta pureza o ultra alta pureza (UHP). Estos cuentan con componentes internos electropulidos, conexiones VCJ para garantizar la estanqueidad y, a menudo, se limpian y envasan en salas blancas para evitar la contaminación. Busque reguladores certificados según las normas SEMI para aplicaciones de semiconductores.

La elección entre un diseño de una o dos etapas es fundamental. Los reguladores de una etapa reducen la presión en un solo paso, lo que resulta adecuado para presiones de entrada estables, pero propenso al efecto de la presión de suministro (EPS), donde la presión de salida varía con los cambios en la entrada. Los reguladores de dos etapas mitigan este problema mediante una etapa intermedia, proporcionando una presión de salida más constante, ideal para sistemas de alta pureza donde las fluctuaciones podrían introducir impurezas.

No deben pasarse por alto las medidas de seguridad. Las válvulas de alivio de presión, los discos de ruptura y los manómetros para el control de entrada/salida son estándar. Para alta presión, asegúrese de que las conexiones CGA coincidan con su cilindro (p. ej., CGA-580 para nitrógeno). La toxicidad no es un problema con el nitrógeno, pero el riesgo de asfixia en espacios confinados exige instalaciones ventiladas.

Las certificaciones y normas garantizan la fiabilidad. Los organismos reguladores deben cumplir con la norma ISO 9001 para la calidad, la norma ASME para recipientes a presión y las directrices CGA para conexiones específicas de gas. Para helio de alta pureza, se recomiendan tasas de fuga inferiores a 1 × 10⁻⁹ cc/s.

Compensación entre costo y rendimiento: Los reguladores de alta presión de nivel básico comienzan en $100-200, mientras que los modelos UHP de dos etapas pueden superar los $1,000. Considere los costos del ciclo de vida, incluido el mantenimiento y la prevención de tiempos de inactividad.

Factores ambientales: La temperatura de funcionamiento afecta la integridad del sello; elija reguladores adecuados para sus condiciones. Los entornos con vibraciones pueden requerir diseños robustos.

Finalmente, consulte las hojas de datos del fabricante para obtener las curvas de caída de presión (caída de presión frente a caudal) y las especificaciones de fluencia para predecir el rendimiento.





Tipos de reguladores de gas nitrógeno de alta presión

Los reguladores se clasifican según su diseño y función. Los reguladores de una sola etapa son compactos y económicos, ideales para usos de corta duración donde la presión de entrada es constante. Destacan por su capacidad para soportar grandes caídas de presión, pero pueden presentar hasta un 10 % de SPE.

Los reguladores de dos etapas, con reducción primaria y secundaria, ofrecen una estabilidad superior, reduciendo la SPE a menos del 1%, lo cual es crucial para la cromatografía de alta pureza o la soldadura. Son más voluminosos, pero proporcionan una presión constante incluso cuando el cilindro se está agotando.

Los reguladores de línea controlan la presión en las tuberías, mientras que los reguladores de punto de uso permiten un ajuste preciso en el equipo. Para fluidos de alta pureza, las variantes con montaje en panel o con carga en domo permiten el control remoto y minimizan la contaminación.

Entre los tipos especializados se incluyen reguladores de contrapresión para mantener la presión aguas arriba y reguladores electrónicos para sistemas automatizados con bucles de retroalimentación.





Consideraciones específicas de la aplicación

En los laboratorios, se recomienda priorizar los reguladores de ultra alta presión (UHP) con bajo volumen muerto para los instrumentos analíticos. En entornos industriales como la fabricación de metales, se pueden preferir los modelos de latón duraderos por su menor costo. Las fábricas de semiconductores exigen acero inoxidable con revestimiento VCJ para lograr una limpieza extrema.

Para el nitrógeno criogénico, los reguladores aislados evitan la congelación. En la industria alimentaria, los materiales que cumplen con las normas de la FDA garantizan la seguridad.





Errores Comunes que se deben Evitar

No subestime la compatibilidad: usar un regulador de baja presión en cilindros de alta presión conlleva riesgo de explosión. Ignorar la pureza produce muestras contaminadas. Omitir el mantenimiento provoca fugas. Utilice siempre conexiones CGA compatibles para evitar el cruce de roscas.





Mejores prácticas de mantenimiento y seguridad

Es fundamental realizar inspecciones periódicas para detectar fugas mediante soluciones jabonosas o detectores. Limpie los reguladores de alta pureza únicamente con gases inertes. Almacénelos en áreas secas y limpias. Es esencial recibir capacitación en seguridad sobre riesgos de asfixia y presión. Despresurice los sistemas antes de realizar cualquier mantenimiento.

Los mejores proveedores de válvulas de diafragma de acero inoxidable
Los mejores proveedores de válvulas de diafragma de acero inoxidable


Conclusión

Seleccionar un regulador de nitrógeno de alta presión para sistemas de alta pureza requiere una cuidadosa consideración de la presión, los materiales, la pureza y las necesidades de la aplicación. Siguiendo esta guía, podrá garantizar un rendimiento, una seguridad y una vida útil óptimos. Consulte con expertos o proveedores para obtener asesoramiento personalizado que se ajuste a sus necesidades específicas.
