¿Cómo equilibran los fabricantes de válvulas de diafragma industriales la capacidad de flujo de la válvula (valor Cv) con su rendimiento de sellado?

¿Cómo equilibran los fabricantes de válvulas de diafragma industriales la capacidad de flujo de la válvula (valor Cv) con su rendimiento de sellado?

Las válvulas de diafragma industriales son componentes esenciales en sectores como el procesamiento químico, farmacéutico, el tratamiento de agua y la minería, donde gestionan fluidos corrosivos, abrasivos o de alta pureza. Estas válvulas utilizan un diafragma flexible para aislar el fluido del proceso de las partes mecánicas de la válvula, proporcionando un sellado fiable y controlando el flujo. La capacidad de flujo, cuantificada por el valor Cv (el coeficiente de flujo que representa los galones por minuto de agua a 60 °F que pasan a través de la válvula con una caída de presión de 1 psi), debe estar equilibrada con el rendimiento del sellado para garantizar la eficiencia, la seguridad y la durabilidad.

Los fabricantes se enfrentan a una disyuntiva inherente: maximizar el coeficiente de velocidad (Cv) para un alto caudal puede comprometer la capacidad de la válvula para lograr un cierre hermético, especialmente bajo variaciones de presión, temperatura o condiciones del fluido. Por otro lado, los diseños que priorizan el sellado pueden restringir el flujo, lo que conlleva mayores caídas de presión y una menor eficiencia del sistema. Este equilibrio se logra mediante una cuidadosa selección de materiales, optimizaciones geométricas y características innovadoras que mejoran ambos parámetros sin comprometer significativamente el rendimiento.

Este artículo examina cómo los fabricantes abordan este desafío, basándose en estándares de la industria como ASME BPE y MSS SP-88. Explora elementos clave de diseño, como la forma del diafragma y el flujo en el cuerpo de la válvula, que mejoran simultáneamente el coeficiente de caudal (Cv) y el sellado. Mediante el análisis de configuraciones de tipo vertedero y de paso directo, junto con materiales avanzados e innovaciones de fabricantes líderes como Saunders (Crane), GEMÜ, ITT Pure-Flo y Dia-Flo, destacamos estrategias prácticas para optimizar el rendimiento de las válvulas en aplicaciones exigentes.

Válvulas para cilindros de gas de ultraalta pureza
Válvulas para cilindros de gas de ultraalta pureza


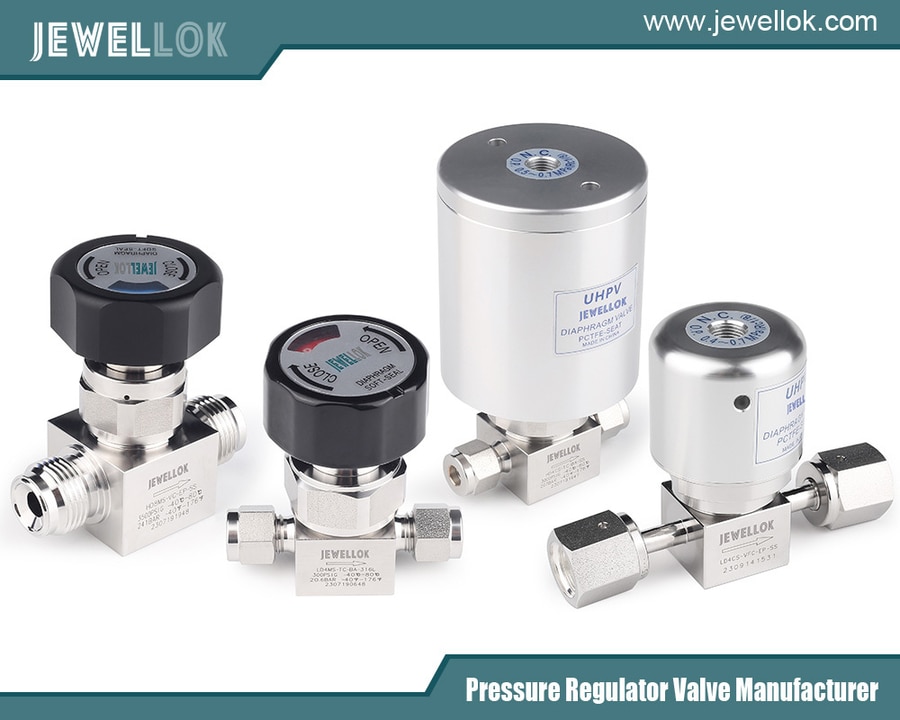

Comprensión de las válvulas de diafragma industriales y sus componentes principales.

Las válvulas de diafragma funcionan flexionando un diafragma contra un asiento o vertedero para regular o detener el flujo. A diferencia de las válvulas de globo o de bola, no tienen empaquetadura en el vástago, lo que elimina posibles fugas y las hace ideales para entornos sanitarios o peligrosos. El diafragma actúa como elemento de sellado y mecanismo de control de flujo, presionado por un compresor acoplado a un vástago o actuador.

Existen dos diseños principales: de vertedero y de paso directo (de paso total). Las válvulas de vertedero presentan un vertedero elevado en el cuerpo contra el cual sella el diafragma, ofreciendo una regulación precisa del caudal y un cierre excelente, aunque con cierta restricción de flujo. Las válvulas de paso directo proporcionan un paso sin obstrucciones, maximizando el coeficiente de velocidad (Cv) para lodos o fluidos de alta viscosidad, si bien pueden sacrificar algo de precisión de sellado en condiciones de vacío o baja presión.

Los fabricantes equilibran estos aspectos seleccionando materiales como EPDM, Viton o PTFE para los diafragmas, que ofrecen resistencia química y durabilidad. Por ejemplo, los diafragmas de PTFE con refuerzo de elastómero reducen la fluencia en frío (deformación permanente) y mantienen la flexibilidad necesaria para el sellado. Los cuerpos de las válvulas, fabricados en acero inoxidable 316L, hierro fundido o revestidos con PFA/ETFE, mejoran la resistencia a la corrosión sin impedir el flujo. Los actuadores —manuales, neumáticos o eléctricos— permiten un control más preciso, con características como topes de recorrido que evitan la sobrecompresión que podría dañar el sellado, preservando al mismo tiempo el coeficiente de caudal (Cv). Capacidad de flujo en válvulas de diafragma:



El papel del CV

El coeficiente de caudal (Cv) es un parámetro fundamental para evaluar la eficiencia de flujo de una válvula. En las válvulas de diafragma, el Cv suele ser menor que en las válvulas de compuerta o de bola debido a la interacción del diafragma con el flujo, pero las optimizaciones pueden aumentarlo considerablemente. Por ejemplo, una válvula de vertedero de 2 pulgadas podría tener un Cv de 150 sin revestimiento, que disminuye a 9 con una apertura del 10 % para un control preciso, mientras que una válvula de paso directo equivalente alcanza un Cv de 275 con la apertura total, ideal para minimizar la caída de presión en aplicaciones con lodos.

Los fabricantes mejoran el coeficiente de caudal (Cv) optimizando el cuerpo de la válvula para reducir la turbulencia y las zonas muertas (áreas de estancamiento). En diseños de alta pureza, como la válvula Pure-Flo de ITT, los cuerpos forjados con superficies electropulidas (Ra 0.25-0.8 μm) minimizan la fricción, aumentando el Cv entre un 10 % y un 20 % en comparación con las alternativas fundidas. Los materiales de revestimiento, como el ETFE o el PFA, proporcionan interiores lisos que mantienen un Cv elevado y resisten la abrasión.

Sin embargo, un coeficiente de velocidad (Cv) elevado puede comprometer la estabilidad del sistema si no está equilibrado. Sobreestimar el Cv conlleva el uso de válvulas de tamaño insuficiente y caídas de presión excesivas, mientras que subestimarlo provoca un sobredimensionamiento e ineficiencias. Las herramientas de dimensionamiento consideran factores como la velocidad del fluido (de 8 a 10 pies/s para lodos, de 15 a 20 pies/s para fluidos limpios) y la presión nominal (hasta 150-200 psi). En las válvulas GEMÜ, el menor Cv inherente se compensa con diseños adecuados para fluidos viscosos, donde el aislamiento del diafragma evita la contaminación sin sacrificar el caudal necesario.

La integración del actuador también juega un papel importante; los modelos neumáticos con posicionadores permiten un Cv variable mediante el ajuste de la carrera, lo que permite un control dinámico del flujo sin restricciones permanentes.



Rendimiento de sellado: Garantizar la integridad hermética

El sellado en las válvulas de diafragma se logra mediante la compresión del diafragma contra el asiento, lo que proporciona un aislamiento hermético. Este diseño elimina las fugas externas, lo cual es crucial para el manejo de fluidos tóxicos o estériles, con un rendimiento que a menudo supera 1×10⁻⁶ atm-cc/seg de fuga de entrada para elastómeros.

La clave para un sellado eficaz reside en la resistencia del material. Los diafragmas de PTFE ofrecen una resistencia química superior, pero pueden sufrir deformación plástica por frío; el refuerzo con almohadillas de EPDM o Viton distribuye la tensión, prolongando su vida útil a miles de ciclos. En las válvulas Saunders, las nervaduras de sellado dobles en los diafragmas de PTFE reducen el par de cierre y garantizan una estanqueidad del 100 % según la norma MSS SP-88, incluso con partículas.

Los diseños de tipo vertedero destacan por su excelente sellado gracias al soporte que este proporciona, permitiendo un funcionamiento al vacío de hasta 0.1 micras, mientras que los de paso directo dependen únicamente de la resistencia del diafragma, lo que los limita a presiones positivas. Innovaciones como el sistema de compensación térmica EnviZion de ITT mantienen una fuerza de sellado constante durante los ciclos de temperatura (hasta 300 °C), evitando la degradación sin necesidad de reapretar.

Las pruebas incluyen ensayos hidrostáticos de la carcasa (p. ej., 240 psi para tamaños pequeños) y pruebas de estanqueidad del asiento. Los revestimientos como el butilo o el neopreno mejoran el sellado en entornos abrasivos al absorber los impactos, mientras que los orificios de drenaje detectan fallos de forma temprana.



Equilibrio entre Cv y sellado: estrategias del fabricante

Para equilibrar el coeficiente de caudal (Cv) y el sellado, se requiere un enfoque integral, ya que mejorar uno puede perjudicar el otro. Los fabricantes utilizan diseño iterativo, simulación y ciencia de los materiales para optimizar el proceso. Por ejemplo, las válvulas de vertedero priorizan el sellado con un Cv controlado para la regulación del caudal (p. ej., reducciones de Cv del 11 % al 25 % en configuraciones de bloque), mientras que las de paso directo maximizan el Cv (hasta 10 300 para DN350) para aplicaciones de alto caudal, sacrificando la capacidad de vacío.

La selección del material es fundamental: los diafragmas reforzados (tejido de EPDM) soportan altas presiones (hasta 16 bar) sin comprometer la flexibilidad para el sellado ni restringir el flujo. En los diseños de GEMÜ, el aislamiento para fluidos corrosivos mantiene el sellado sin aumentar el coeficiente de dilatación (Cv) más allá de los límites de seguridad.

Los actuadores contribuyen al equilibrio; las unidades neumáticas de seguridad con posicionadores ajustan la carrera para un Cv variable, garantizando el sellado al cierre. Las válvulas de vertedero de doble rango, como las de Dia-Flo, utilizan dos compresores: uno interno para un sellado preciso a bajo Cv y otro externo para un caudal a alto Cv, soportando hasta 100 psi.

Las compensaciones se mitigan mediante decisiones específicas para cada aplicación. En la industria farmacéutica, un coeficiente de viscosidad (Cv) bajo es aceptable para un sellado superior (p. ej., cumplimiento de la norma ASME BPE con una relación de fugas L/D de 2:1). Para lodos mineros, los diseños de paso directo con un Cv alto incorporan diafragmas resilientes (p. ej., Ultimate XA) para lograr un sellado eficaz incluso con sólidos de hasta un 30 %.

El equilibrio entre coste y rendimiento es fundamental; un diseño excesivo para maximizar el Cv incrementa los costes de materiales, mientras que un sellado deficiente aumenta los costes de mantenimiento. Fabricantes como ITT utilizan diseños modulares para un mantenimiento rápido, preservando así ambos parámetros a lo largo del tiempo.



Diseños estructurales específicos para mejoras simultáneas

Ciertos diseños mejoran eficazmente tanto el coeficiente de estabilidad (Cv) como el sellado:

Forma y materiales del diafragma: Los diafragmas contorneados y moldeados (p. ej., el de PTFE de dos piezas con refuerzo de EPDM de Dia-Flo) se ajustan perfectamente para un sellado óptimo, minimizando la resistencia en posición abierta y aumentando el coeficiente de dilatación (Cv) al reducir la turbulencia. Al instalarse invertidos, se evita la delaminación. Los diafragmas de PTFE con doble nervadura de Saunders distribuyen la fuerza, reduciendo el par de apriete (lo que mejora la usabilidad) y aumentando la vida útil, manteniendo así un Cv elevado sin desgaste del sello. Los diafragmas TMZ de ITT, con refuerzo reforzado, optimizan la resistencia al desgaste, soportando un Cv de hasta 46 en válvulas de 2 pulgadas y garantizando un sellado termoestable. Las tuercas flotantes del tubo cargan uniformemente el diafragma, evitando tensiones puntuales que podrían reducir el Cv o provocar fugas.
Trayectoria del flujo en el cuerpo de la válvula: Los conductos optimizados y sin cavidades en las válvulas de tipo vertedero (p. ej., Saunders Tipo A) reducen la retención y la turbulencia, aumentando el Cv (p. ej., DN50 Cv 80) y facilitando la limpieza para un mejor sellado. El diseño de paso directo de la válvula KB Tipo, con su diseño de paso total, alcanza un Cv de 588 para DN100, con nervaduras de refuerzo en los diafragmas que garantizan el sellado incluso con flujo sin obstrucciones. Los cuerpos forjados de Pure-Flo, con ángulos de drenaje de 30°, minimizan los puntos muertos, mejorando la capacidad de drenaje (integridad del sellado) y la eficiencia del flujo. El vertedero contorneado de Dia-Flo minimiza las bolsas, favoreciendo el sellado al vacío y valores de Cv como 310 en configuraciones de doble rango.
Innovaciones: La compensación térmica de EnviZion aplica una fuerza constante de 360°, evitando fugas de sellado durante los ciclos y manteniendo el coeficiente de condensación (Cv) en aplicaciones de alta temperatura. El montaje sin herramientas reduce el tiempo de inactividad y preserva el rendimiento. Los revestimientos Line-Lok evitan la flexión sobre vertederos, combinando resistencia a la abrasión (alto Cv) con un sellado hermético. El diseño de aislamiento de GEMÜ para fluidos viscosos equilibra un bajo Cv con un sellado libre de contaminación. Estas características, que cumplen con las normativas de la FDA/USDA, permiten obtener beneficios simultáneos: por ejemplo, una mejora del Cv del 10-25% gracias a revestimientos lisos sin pérdida de sellado.


Ejemplos prácticos y estudios de casos

En las plantas de cloro-álcali, las válvulas de tipo vertedero Saunders con diafragmas de PTFE ofrecen un Cv de 1980 (DN250) para el flujo de ácidos, con un sellado hermético contra corrosivos. Los procesos SIP farmacéuticos utilizan válvulas ITT EnviZion, donde la compensación térmica mantiene el sellado durante ciclos de 150 °C, con un Cv de 46 para una transferencia de fluidos eficiente y sin contaminación. Para lodos mineros se emplean válvulas Dia-Flo de paso directo, que alcanzan un Cv de 209 (2 pulgadas revestidas) con diafragmas de butilo resilientes para un sellado óptimo en presencia de hasta un 30 % de sólidos. Las válvulas GEMÜ en la industria alimentaria manejan fluidos viscosos con un Cv bajo pero un sellado superior, lo que reduce el tiempo de inactividad. Estos casos demuestran cómo los diseños personalizados optimizan ambos parámetros.

Fabricantes de accesorios de ultra alta pureza en China
Fabricantes de accesorios de ultra alta pureza en China
Conclusión

Los fabricantes de válvulas de diafragma industriales equilibran el coeficiente de caudal (Cv) y el sellado mediante diseños estratégicos que abordan las compensaciones a través de materiales, geometría e innovaciones. Las válvulas tipo vertedero priorizan el sellado con un Cv controlado, mientras que las de paso directo maximizan el flujo; las híbridas, como las de doble rango, ofrecen versatilidad. Las mejoras estructurales —diafragmas contorneados, trayectorias de flujo optimizadas y compensación térmica— mejoran ambos aspectos simultáneamente, como se observa en los productos de Saunders, GEMÜ, ITT y Dia-Flo.

Los avances futuros podrían incorporar sensores inteligentes para la monitorización en tiempo real, lo que permitiría perfeccionar aún más este equilibrio. Los ingenieros deben seleccionar las válvulas en función del fluido, la presión y la aplicación, utilizando cálculos y estándares de Cv para garantizar un rendimiento óptimo. En definitiva, estas válvulas mejoran la fiabilidad del sistema, reduciendo costes e impacto ambiental en industrias críticas.
