¿Cuáles son los parámetros técnicos clave para determinar si un regulador de gas nitrógeno de alta presión es "el mejor"?

¿Cuáles son los parámetros técnicos clave para determinar si un regulador de gas nitrógeno de alta presión es "el mejor"?

Los reguladores de nitrógeno de alta presión son componentes esenciales en diversas aplicaciones industriales, de laboratorio y científicas. Estos dispositivos reducen la alta presión de los cilindros de nitrógeno —que a menudo supera los 2000 psig (libras por pulgada cuadrada manométrica)— a un nivel más seguro y utilizable para procesos como la soldadura, el envasado de alimentos, la fabricación de semiconductores y el recubrimiento de tanques. El nitrógeno, al ser un gas inerte, se utiliza ampliamente para prevenir la oxidación, la contaminación o las explosiones en entornos sensibles. Pero, ¿qué hace que un regulador sea "el mejor" entre la multitud de opciones disponibles de fabricantes como Swagelok, Matheson o Emerson?

La determinación de la superioridad no es subjetiva; se basa en parámetros técnicos fundamentales que garantizan fiabilidad, seguridad, precisión y durabilidad. Estos parámetros incluyen la capacidad de manejo de presión, la eficiencia del flujo, la calidad del material, la estabilidad en diversas condiciones, la prevención de fugas y el cumplimiento de las normas. Un regulador de primera categoría destaca por equilibrar estos factores a la vez que satisface necesidades específicas de la aplicación, como los requisitos de alta pureza en laboratorios o la robustez en entornos industriales. Por ejemplo, en situaciones de alta presión, los reguladores deben manejar presiones de entrada de hasta 10 000 psig sin comprometer la estabilidad de la salida.

Este artículo explora estos parámetros a fondo, basándose en estándares de la industria y directrices de expertos para ayudar a ingenieros, técnicos y especialistas en compras a evaluar los reguladores eficazmente. Al comprender estas métricas, los usuarios pueden evitar problemas comunes como fluctuaciones de presión, fugas o degradación del material, y finalmente seleccionar un dispositivo que optimice el rendimiento y minimice el tiempo de inactividad. Desglosaremos cada parámetro, explicaremos su importancia y proporcionaremos puntos de referencia típicos para determinar qué constituye un rendimiento excepcional.

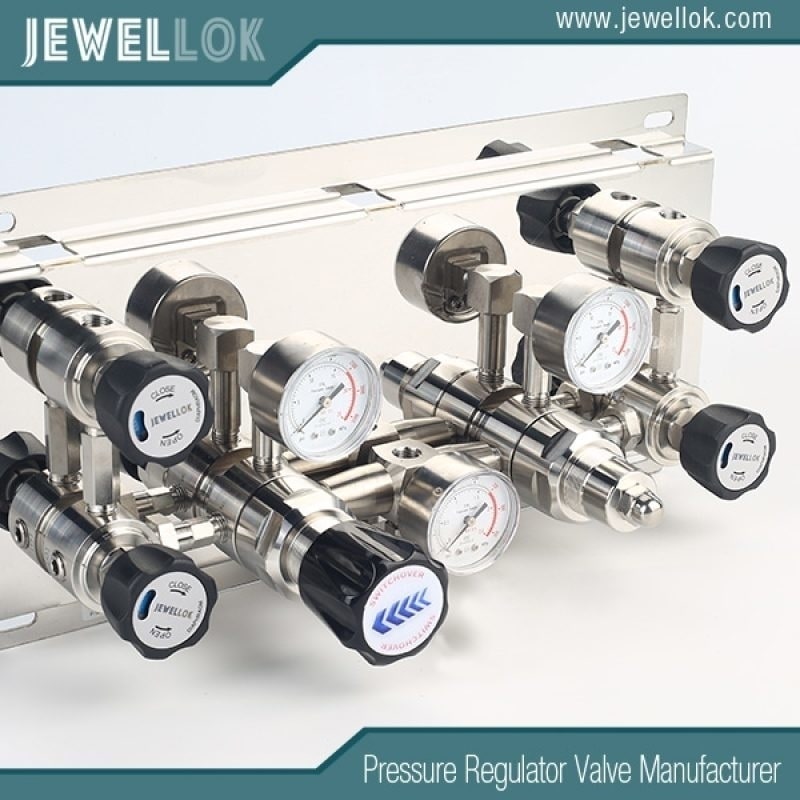

Sistemas de suministro de gas de pureza ultraalta
Sistemas de suministro de gas de pureza ultraalta


Rangos de presión de entrada y salida

Uno de los parámetros fundamentales es el rango de presión del regulador, que abarca tanto la entrada (suministro) como la salida (entrega). La presión de entrada indica que el regulador de nitrógeno de alta presión puede soportar de forma segura la presión de la fuente de nitrógeno, generalmente un cilindro a 2000–4000 psig, pero hasta 10 000 psig en modelos especializados de alta presión. Un regulador de primera categoría debería soportar al menos 3000 psig de entrada sin deformación ni fallo, y los modelos premium, como los de Matheson, alcanzan entre 7500 y 10 000 psig para aplicaciones extremas como la carga o la purga del sistema.

La capacidad de ajuste de la presión de salida es igualmente crucial, ya que determina la presión utilizable para los equipos posteriores. Los reguladores de alta calidad ofrecen un ajuste manual o automático preciso, generalmente de 0 a 600 psig, con incrementos más finos para necesidades de baja presión (por ejemplo, de 0.5″ wc a 6 psig en el inertizado de tanques). Los mejores reguladores ofrecen amplios rangos sin sacrificar la precisión, como la serie HF de Swagelok con salidas de hasta 150 psig desde entradas de 3000 psig. ¿Por qué es importante esto? Los rangos incompatibles pueden provocar riesgos de sobrepresión o un flujo insuficiente, comprometiendo la seguridad y la eficiencia. Busque reguladores con presiones de ruptura que superen los máximos de entrada en un factor de 4 a 5 para mayor seguridad.

En la práctica, evalúe los rangos de presión en función de las necesidades de su aplicación. Para la purga de sistemas HVAC, una salida de 0 a 600 PSI es suficiente, pero los procesos de semiconductores pueden requerir una precisión subatmosférica. Los reguladores de alta gama incorporan diseños equilibrados para mantener la configuración a pesar de las variaciones en la entrada, lo que garantiza un rendimiento constante.



Capacidad y tasa de flujo

La capacidad de flujo mide la cantidad de nitrógeno que el regulador puede suministrar sin una caída de presión significativa, cuantificada por el valor Cv (coeficiente de flujo) o caudal máximo en pies cúbicos estándar por minuto (scfm). Un regulador superior cuenta con un Cv elevado (por ejemplo, 10.0 o superior para modelos de 1 pulgada), lo que permite flujos de hasta 250 scfm o más en situaciones de alta demanda, como en líneas de producción. Para el nitrógeno, cuya gravedad específica es de 0.97, el dimensionamiento debe tener en cuenta las demandas simultáneas, como el bombeo y la refrigeración térmica en los tanques.

Los reguladores de alta gama minimizan la caída de presión (la disminución de la presión de salida al aumentar el caudal) mediante diseños innovadores, como mecanismos accionados por gas u orificios de mayor tamaño. Una caída excesiva (p. ej., >10 %) indica una baja calidad, lo que conlleva un control de proceso inconsistente. Los modelos premium presentan curvas de caudal planas, manteniendo la estabilidad incluso a caudales máximos. Además, conviene considerar boquillas restringidas para limitar el caudal y adaptarlo a la capacidad de las válvulas de alivio.

Un caudal elevado es fundamental para aplicaciones como la soldadura o el recubrimiento, donde las interrupciones pueden paralizar las operaciones. Evalúe el rendimiento utilizando los diagramas de flujo del fabricante: un regulador con Cv=43.6 en apertura total para nitrógeno a 180 psig de entrada es un ejemplo de rendimiento óptimo. En definitiva, la mejor opción equilibra una alta capacidad con una baja caída de presión para un suministro eficiente y fiable.



Construcción y compatibilidad de materiales

La selección de materiales influye directamente en la durabilidad, la pureza y la compatibilidad con el nitrógeno. El latón es común en los reguladores de uso general debido a su rentabilidad y resistencia a la corrosión, pero para nitrógeno a alta presión, el acero inoxidable 316L (a menudo procesado mediante VIM-VAR) es superior, ya que resiste fugas, congelación y reacciones químicas. La construcción a partir de barras macizas supera a la de cuerpos forjados al ofrecer superficies más lisas y menor adsorción de contaminantes, lo cual es crucial para aplicaciones de alta pureza.

Los diafragmas de los reguladores superiores utilizan acero inoxidable o Hastelloy para evitar la desgasificación, a diferencia del caucho de los modelos industriales, que se degrada y libera impurezas. Los sellos (p. ej., PCTFE o PTFE) deben ser inertes al nitrógeno, evitando la hinchazón y el agrietamiento. Para entornos corrosivos, los materiales que cumplen con la norma NACE, como el Monel, son ideales.
¿Por qué darle prioridad a esto? Los materiales incompatibles provocan fallos, contaminación (por ejemplo, una disminución de la pureza del gas del 99.999 % al 99.9 %) o riesgos para la seguridad. Los mejores reguladores cuentan con diseños totalmente soldados para eliminar las juntas, lo que aumenta su durabilidad en condiciones adversas. El peso y el tamaño también son factores importantes: aluminio para unidades portátiles ligeras, acero inoxidable para uso industrial robusto.

Tipo De Material
Ventajas
Desventajas
Uso recomendado
Latón
Económico, bueno para gases inertes.
Poroso si se forja, menos puro.
Industrial en general
316L acero inoxidable
Resistente a la corrosión, alta pureza.
Mayor costo
Laboratorios, semiconductores
Hastelloy
Excelente para gases reactivos.
Costoso
Ambientes corrosivos


Precisión y estabilidad del control de presión

La precisión se evalúa según la capacidad del regulador para mantener la presión de salida establecida ante cambios en el caudal o la entrada, utilizando parámetros clave como la caída de presión, el aumento gradual (aumento de la presión de salida con disminución de la presión de entrada), el bloqueo (aumento de la presión con caudal cero) y la histéresis (variación de la presión en la dirección del flujo). Los mejores reguladores presentan una caída de presión mínima (<5 %) y un bloqueo mínimo (<0.1″ wc), utilizando sensores de diafragma para mayor precisión o pistones para mayor robustez.

Los diseños de doble etapa destacan por su estabilidad, aislando las fluctuaciones de entrada y salida, lo que resulta ideal para cilindros en proceso de vaciado donde las unidades de una sola etapa provocan fluctuaciones. Los modelos de tres etapas manejan presiones de entrada ultra altas (3000 psig) y de salida bajas (0-30 psig) con una constancia excepcional.

En aplicaciones con nitrógeno, la inestabilidad puede arruinar procesos como el análisis por cromatografía de gases. Los equipos de alto rendimiento utilizan diafragmas fijos o pilotos equilibrados para lograr una banda muerta de tan solo 0.75″ wc. Siempre revise las curvas de presión-caudal: las líneas planas indican una precisión superior.



Integridad de la fuga

La estanqueidad previene la pérdida de gas, la contaminación y los riesgos asociados, según lo medido por las tasas de fuga de helio. Los reguladores de grado de laboratorio alcanzan 1 x 10⁻⁸ mbar L/s, un valor muy superior al de los reguladores industriales (1 x 10⁻³ mbar L/s). Esto limita la infiltración de aire mediante el efecto Venturi, preservando así la pureza del nitrógeno.

Los mejores reguladores cuentan con sellos metal-metal, asientos con juntas tóricas para un cierre hermético y válvulas de purga para expulsar el aire durante los cambios de cilindro. Las pruebas de fugas internas/externas y del asiento garantizan caudales bajos, vitales para configuraciones con materiales tóxicos o inflamables. Las pruebas periódicas de caída de presión confirman la integridad; las fugas pueden degradar el rendimiento y la seguridad.Sa
Características de la seguridad
La seguridad es primordial en los sistemas de alta presión. Los reguladores de alta gama incluyen válvulas de alivio de presión para evitar la sobrepresurización, mecanismos de autocierre y válvulas de exceso de flujo para evitar roturas. Los diseños sin alivio son adecuados para gases peligrosos al evitar la ventilación; la ventilación capturada dirige el escape de manera segura.
Los manómetros para monitorizar alta/baja presión, las protecciones y los ajustes a prueba de manipulaciones facilitan su uso. En el caso del nitrógeno, la limpieza compatible con oxígeno previene los riesgos de combustión. La conformidad con ATEX o NACE añade niveles de protección en entornos explosivos o con gases ácidos.
Rango de temperatura de funcionamiento

Los reguladores deben funcionar en un rango de temperaturas que suele oscilar entre -20 °F y +300 °F (-29 °C y +149 °C), ya que las temperaturas extremas afectan a los sellos y al flujo. Los mejores modelos utilizan elastómeros como NBR o FKM para rangos amplios, evitando así la congelación en flujos de nitrógeno frío.

La dilatación o contracción del material puede alterar la rigidez de los resortes; los diafragmas de acero inoxidable mitigan este efecto. Para aplicaciones criogénicas, los diseños especializados evitan la formación de hielo.



Tipos y estándares de conexión

La compatibilidad comienza con las conexiones: CGA580 para nitrógeno estándar y 677 para variantes de alta presión. Los mejores reguladores ofrecen conexiones NPT, bridadas (ANSI/PN) o VCJ para una integración sin fugas.

Normas como la ISO para presiones de hasta 10 MPa garantizan la fiabilidad. Los soportes modulares de superficie simplifican la instalación.



Diseño de reguladores: de una o varias etapas

La configuración de una sola etapa es adecuada para entradas constantes; la de múltiples etapas (doble o triple) proporciona una estabilidad superior en diversas condiciones. Ideal para nitrógeno: la configuración de doble etapa contrarresta el agotamiento del cilindro. Los diseños con control piloto ofrecen un control preciso de baja presión.



Durabilidad y mantenimiento

La durabilidad se debe a materiales y diseños robustos que resisten la corrosión y las vibraciones. La facilidad de mantenimiento —con piezas modulares y sistemas de purga— caracteriza a los mejores, reduciendo el tiempo de inactividad.



Certificaciones y cumplimiento

Los principales organismos reguladores cumplen con las normas CGA, ISO, NACE, WRAS o EC1935 en materia de seguridad y pureza. Sometidos a pruebas de fugas con helio, cumplen con los estándares de la industria.

Sistema de suministro de gas en semiconductores
Sistema de suministro de gas en semiconductores


Conclusión

Para elegir el mejor regulador de nitrógeno a alta presión, es fundamental que cumpla con los parámetros adecuados, según sus necesidades. Priorice según la aplicación: pureza para laboratorios, caudal para la industria. Al evaluar especificaciones como rangos de presión, materiales y estabilidad, garantiza un rendimiento óptimo. Consulte con los fabricantes para obtener soluciones a medida y recuerde: el mejor regulador no es el más barato, sino el que ofrece fiabilidad y seguridad a lo largo del tiempo.
