La válvula de bola flotante ordinaria frente a la válvula de bola de doble excentricidad

La válvula de bola flotante ordinaria frente a la válvula de bola de doble excentricidad

Las válvulas de bola son componentes indispensables en los sistemas de control de fluidos en industrias como la petrolera y gasística, la petroquímica, el tratamiento de agua y la generación de energía. Regulan, dirigen o interrumpen el flujo de líquidos y gases mediante un disco esférico —la bola— que gira para abrir o cerrar el paso. Entre los diversos diseños, la válvula de bola flotante convencional ha sido un elemento básico debido a su simplicidad y fiabilidad en aplicaciones de baja a media presión. Sin embargo, a medida que aumentan las exigencias operativas, especialmente en entornos de alta presión, abrasivos o de temperaturas extremas, se hacen evidentes las limitaciones en los requisitos de par y la integridad del sellado.

Presentamos la válvula de bola de doble excéntrica, una versión avanzada que incorpora doble compensación en su diseño para solucionar estas deficiencias. Este tipo de válvula, que suele contar con una bola en forma de C o segmentada, representa una evolución significativa respecto a la estructura flotante convencional. Al compensar el eje de rotación del vástago y la bola, minimiza la fricción, reduce el par de operación y mejora el sellado. Este artículo profundiza en las mejoras técnicas específicas de la válvula de bola de doble excéntrica en comparación con la estructura de bola flotante convencional, centrándose en la reducción del par y las mejoras en el sellado. Mediante explicaciones detalladas, comparaciones e implicaciones prácticas, exploramos cómo estas innovaciones establecen un nuevo estándar de eficiencia, durabilidad y fiabilidad en la tecnología de válvulas.

La transición de diseños flotantes a doble excéntricos se debe a la necesidad de válvulas que puedan soportar condiciones cada vez más exigentes sin comprometer su rendimiento. En las válvulas de bola flotantes, la bola flota entre los asientos, dependiendo de la presión de la línea para crear un sello, lo que puede generar mayores necesidades de torque y posibles fugas bajo presiones variables. Por el contrario, el diseño doble excéntrico emplea desplazamientos geométricos para desacoplar la bola del contacto constante con el asiento, lo que ofrece ventajas sustanciales. En las siguientes secciones, analizaremos estas mejoras, con base en principios de ingeniería y análisis comparativos.

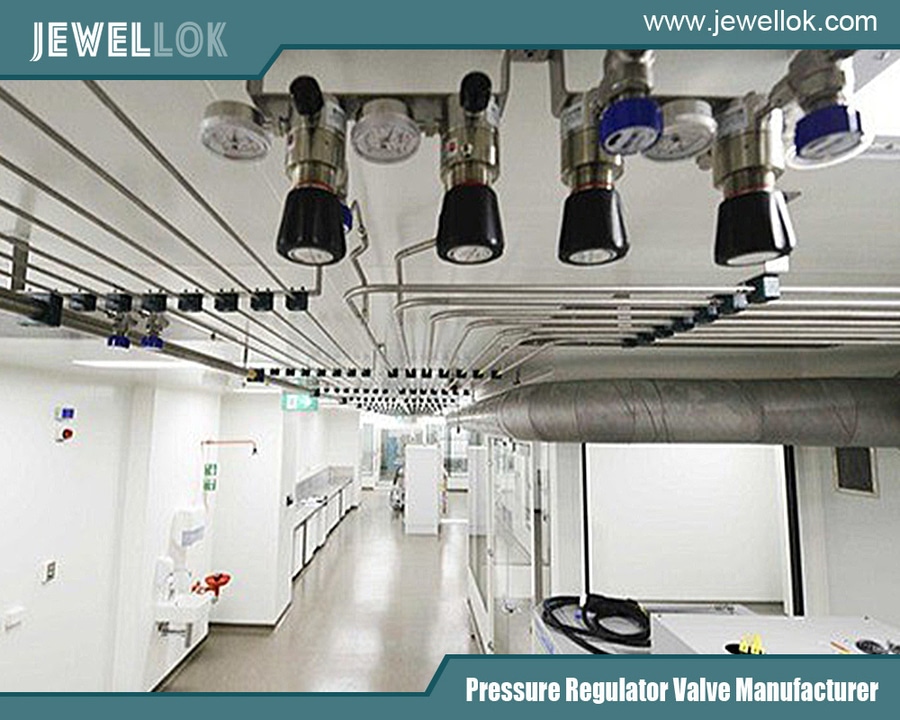

Regulador de presión neumático de helio de alta pureza
Regulador de presión neumático de helio de alta pureza


Comprensión de la válvula de bola flotante común

Para apreciar los avances en las válvulas de bola de doble excéntrica, es fundamental comprender primero el concepto básico: la válvula de bola flotante convencional. Este diseño presenta una bola que no está fija, sino que flota entre dos asientos de sellado. Cuando la válvula está cerrada, la presión ascendente empuja la bola contra el asiento descendente, creando un sello. El vástago está unido a la parte superior de la bola, lo que le permite girar 90 grados para abrir y cerrar.

La simplicidad de esta estructura hace que las válvulas de bola flotantes sean rentables y adecuadas para aplicaciones de hasta presiones medias (normalmente ANSI Clase 600 o PN100) y diámetros más pequeños (hasta 8-10 pulgadas). Ofrecen baja resistencia al flujo gracias a su diseño de paso completo y son fáciles de mantener. Sin embargo, presentan inconvenientes inherentes en entornos exigentes.

En cuanto al par de apertura y cierre, las válvulas de bola flotante requieren una fuerza considerable, especialmente a alta presión. El contacto de la bola con los asientos genera fricción durante toda la operación. A medida que aumenta la presión, la bola presiona con más fuerza contra el asiento aguas abajo, lo que aumenta el par necesario para girarla. Esto puede requerir actuadores de mayor tamaño, lo que incrementa el consumo de energía y los costos operativos. En casos extremos, un par elevado puede provocar la deformación del vástago o la falla del actuador.

El rendimiento del sellado en las válvulas de bola flotantes depende de las propiedades del material de los asientos, que suelen ser materiales blandos como el PTFE para bajas temperaturas (de -10 °C a 200 °C). Si bien es eficaz en medios limpios, este diseño es vulnerable al desgaste por abrasivos, partículas o ciclos térmicos. El contacto constante entre la bola y los asientos acelera la degradación, lo que provoca fugas. Además, en condiciones de vacío o baja presión, el sellado puede ser inadecuado porque el mecanismo flotante depende de la presión positiva para activar el sello.

Estas limitaciones resaltan la necesidad de innovación, preparando el escenario para las mejoras específicas de la válvula de bola de doble excéntrica.





Principios de diseño de la válvula de bola de doble excéntrica

La válvula de bola de doble excentricidad, también conocida como válvula de bola de doble excentricidad, incorpora dos desplazamientos clave para superar las limitaciones del diseño flotante. En primer lugar, el vástago está desplazado respecto a la línea central de la bola, y en segundo lugar, la superficie de asiento de la bola está desplazada respecto al eje de rotación del vástago. Esta doble excentricidad crea un efecto de leva durante el funcionamiento, donde la bola se separa del asiento al girar inicialmente, minimizando el contacto.

Este diseño, que suele emplear una bola en forma de C (un obturador hemisférico o segmentado), difiere de la bola esférica completa de las válvulas flotantes. La bola en forma de C reduce el peso y el uso de material, a la vez que mantiene las características de flujo de paso completo. El cuerpo de la válvula suele permitir el acceso superior para el mantenimiento en línea, y componentes como la bola y el vástago suelen estar recubiertos para una mayor durabilidad en condiciones abrasivas.

En funcionamiento, al girar el vástago, la doble excentricidad desplaza la bola en un movimiento combinado de rotación y traslación: un efecto de leva de doble vector. Esto garantiza que la bola solo toque el asiento en la posición de cierre final, logrando un sello con par de apriete. A diferencia de las válvulas flotantes, donde la bola se activa por presión, la doble excéntrica utiliza par mecánico para el sellado, lo que la hace bidireccional y sin cavidades.

Este rediseño fundamental aborda los problemas de torque y sellado en su núcleo, lo que permite que la válvula funcione en entornos de alta presión (hasta 200 bar), temperaturas extremas (-196 °C a 815 °C) y erosivos donde las válvulas flotantes fallan.





Mejoras específicas en la reducción del par de apertura y cierre

Una de las ventajas más destacadas de la válvula de bola de doble excéntrica sobre la estructura flotante convencional es la reducción sustancial del par de apertura y cierre. En las válvulas de bola flotantes, el par puede aumentar exponencialmente con la presión y el tamaño, ya que la bola permanece en contacto constante por fricción con los asientos. Las pruebas demuestran que, para una válvula flotante de 6 pulgadas a 1000 psi, el par puede superar los 5000 Nm, lo que requiere actuadores sobredimensionados.

En cambio, el diseño de doble excéntrica garantiza un funcionamiento sin fricción durante la mayor parte del ciclo de rotación. Los desplazamientos garantizan que, al abrirse, la bola se desenganche del asiento en los primeros grados de movimiento, de forma similar a una puerta que se abre sin rozar el marco. Esto elimina la fricción por deslizamiento, reduciendo el par hasta en un 50-70 % en comparación con válvulas flotantes de tamaño y presión similares. Por ejemplo, en condiciones abrasivas, donde las válvulas flotantes experimentan un rápido desgaste y picos de par, la doble excéntrica mantiene un par bajo y constante durante toda su vida útil.

Técnicamente, esto se ve facilitado por el efecto de leva: el primer desplazamiento (del vástago al eje central de la bola) crea un brazo de palanca que levanta la bola, mientras que el segundo desplazamiento (de la superficie de asiento al eje de rotación) optimiza el ángulo de contacto. Esto resulta en un menor par de arranque (la fuerza inicial necesaria para iniciar la rotación) y un menor par de giro durante el funcionamiento. En la práctica, se pueden utilizar actuadores más pequeños, lo que reduce los costes energéticos y permite la automatización en zonas remotas o peligrosas.

Además, la ausencia de contacto constante evita la acumulación de torque por la acumulación de residuos, un problema común en las válvulas flotantes, donde las partículas se incrustan en los asientos, lo que aumenta la fricción. El diseño de la válvula de doble excéntrica también incorpora cojinetes o recubrimientos de baja fricción en el vástago, lo que minimiza aún más la resistencia. Estudios comparativos indican que, en aplicaciones de gas a alta presión, las válvulas de doble excéntrica requieren entre un 30 % y un 40 % menos de torque que las flotantes, lo que mejora la eficiencia operativa y reduce los intervalos de mantenimiento.

Estas reducciones de torque no solo mejoran la usabilidad sino que también extienden la vida útil de los componentes, ya que las fuerzas menores reducen la tensión en los vástagos, asientos y actuadores.





Mejoras en el rendimiento del sellado

El rendimiento de sellado es otro aspecto en el que la válvula de bola de doble excéntrica supera notablemente a la estructura flotante convencional. Las válvulas de bola flotantes logran el sellado mediante contacto asistido por presión, pero este es unidireccional y propenso a fallas en condiciones de flujo inverso, vacío o expansión térmica. Los asientos blandos limitan los rangos de temperatura, y la fricción constante provoca desgaste, lo que con el tiempo compromete la integridad del sello; las tasas de fuga pueden superar los 10^-3 cc/min después de ciclos en medios abrasivos.

La válvula de doble excéntrica emplea un mecanismo de asiento de torsión, donde el sellado se logra mediante compresión mecánica en lugar de solo presión en la línea. La acción de la leva presiona la bola contra el asiento solo al cerrar, creando un sello hermético, metal con metal o suave mejorado, sin contacto continuo. Esta capacidad de sellado bidireccional garantiza cero fugas (cumple con las normas API 598 o ISO 5208 Clase A) en un amplio espectro de presión y temperatura.

Las mejoras específicas incluyen la resistencia a los abrasivos: la ausencia de rozamiento durante el funcionamiento previene daños causados ​​por partículas, a diferencia de las válvulas flotantes, donde el contacto constante erosiona los asientos. El diseño de bola C elimina las cavidades, lo que reduce el riesgo de atrapamiento y contaminación del fluido. En aplicaciones de alta temperatura, las válvulas de doble excéntrica con asiento metálico mantienen la estanqueidad en los diferenciales donde los asientos blandos flotantes se deforman.

Además, las compensaciones permiten un sellado progresivo: la bola se ajusta en su posición, distribuyendo la fuerza uniformemente y minimizando la deformación del asiento. Esto se traduce en una mayor vida útil, con ciclos que a menudo superan los 100 000 sin fugas, en comparación con los 10 000-20 000 de las válvulas flotantes en condiciones similares. Los diseños ignífugos son inherentes, ya que la ausencia de materiales blandos evita la fusión por calor.

En resumen, estas mejoras de sellado hacen que las válvulas de doble excéntrica sean ideales para servicios críticos, reduciendo el tiempo de inactividad y los riesgos ambientales causados ​​por fugas.





Beneficios y aplicaciones adicionales

Además de ofrecer par de apriete y un sellado óptimo, las válvulas de bola de doble excentricidad permiten ahorrar peso (hasta un 30 % gracias a la bola en C), proporcionan un flujo a paso total para una mínima caída de presión y facilitan el mantenimiento en línea. Son ideales para sectores como el procesamiento químico, el manejo de lodos mineros y el vapor a alta presión, donde las válvulas flotantes ofrecen un rendimiento inferior.

Estudios de casos, como los de sistemas de reactores o servicios de oxígeno, demuestran su fiabilidad, con costes operativos reducidos y mayor seguridad.

Reguladores de oxígeno de alto volumen y alta presión
Reguladores de oxígeno de alto volumen y alta presión


Conclusión

La válvula de bola de doble excéntrica representa un cambio de paradigma con respecto a la estructura de bola flotante convencional, con mejoras específicas en la reducción del par mediante un mecanismo de leva sin fricción y un sellado mejorado mediante mecanismos bidireccionales con asiento de par. Estos avances no solo abordan las limitaciones de los diseños flotantes, sino que también permiten aplicaciones más amplias en entornos exigentes. A medida que las industrias priorizan la eficiencia y la sostenibilidad, la adopción de la tecnología de doble excéntrica promete valor a largo plazo, lo que subraya su papel como una solución superior en el control de fluidos moderno.
