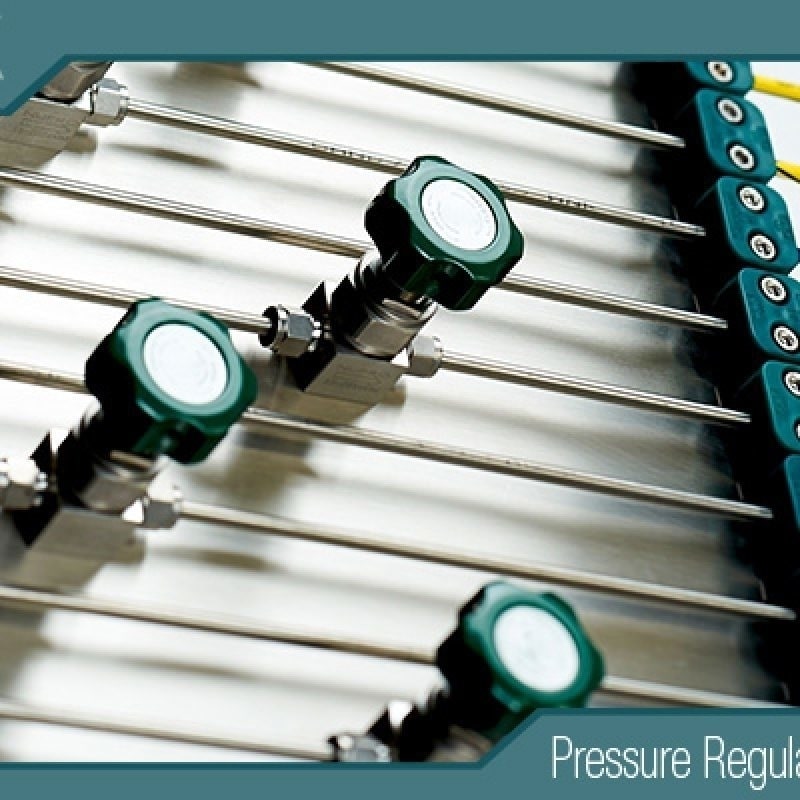

Regulador de presión de ultra alta pureza para sistemas de suministro de gases semiconductores

Regulador de presión de ultra alta pureza para sistemas de suministro de gases semiconductores

En la fabricación de semiconductores, los gases de proceso deben suministrarse a los equipos de producción con niveles extremadamente altos de pureza, estabilidad y repetibilidad. Incluso la contaminación mínima, las fluctuaciones de presión o la generación de partículas pueden afectar la calidad de las obleas, la uniformidad del proceso, la fiabilidad de los equipos y el rendimiento general de la fabricación. A medida que los procesos de semiconductores avanzan hacia geometrías más pequeñas y estructuras de materiales más complejas, el rendimiento del sistema de suministro de gases se ha vuelto cada vez más importante.

Un regulador de presión de ultra alta pureza (regulador de presión UHP) es un componente fundamental en los sistemas de suministro de gas para semiconductores. Controla y estabiliza la presión del gas desde la fuente, como una bombona de gas a alta presión, un armario de gas o un suministro de gas a granel, antes de que el gas llegue a los equipos de procesamiento posteriores. A diferencia de los reguladores industriales convencionales, los reguladores UHP están diseñados específicamente para minimizar la contaminación, la generación de partículas, el volumen muerto, las fugas y la desgasificación.

Este artículo explica la construcción, los principios de funcionamiento, los materiales, los requisitos de rendimiento, las aplicaciones y las consideraciones de selección de los reguladores de presión de ultra alta pureza para sistemas de suministro de gas en la industria de semiconductores.


¿Qué es un regulador de presión de ultra alta pureza?
Un regulador de presión de ultra alta pureza es un dispositivo de control de presión de precisión diseñado para reducir y mantener la presión de gases de alta pureza o especiales, minimizando al mismo tiempo la contaminación a lo largo del recorrido del flujo de gas.

En una planta típica de semiconductores, los gases pueden suministrarse a presión relativamente alta desde cilindros o sistemas a granel. Sin embargo, los equipos de procesamiento de semiconductores normalmente requieren una presión mucho menor y altamente estable. El regulador proporciona la transición entre estos niveles de presión.

Un regulador UHP generalmente realiza varias funciones importantes:

Reduce la presión de entrada a la presión de salida requerida.
Mantiene una presión de salida estable en condiciones de flujo cambiantes.
Minimiza la generación de partículas y la contaminación por gases.
Evita fugas externas e internas.
Proporciona un control de presión repetible.
Protege los componentes posteriores y los equipos de proceso.
Permite el suministro seguro y fiable de gases peligrosos, corrosivos, tóxicos o reactivos.
Según la aplicación, los reguladores de presión de ultra alta presión (UHP) se pueden instalar en armarios de gas, paneles de gas, cajas de colectores de válvulas, sistemas de punto de uso, sistemas de gases especiales y redes de distribución de gases para procesos de semiconductores.

Por qué es importante la regulación de la presión en la fabricación de semiconductores
Los procesos de fabricación de semiconductores dependen de flujos y presiones de gas controlados con precisión. Procesos como la deposición química de vapor (CVD), la deposición de capas atómicas (ALD), el grabado por plasma, la implantación iónica, la oxidación, la difusión y la limpieza de la cámara pueden utilizar gases altamente especializados.

Si la presión del gas es inestable, el flujo de gas resultante puede fluctuar. Esto puede influir en las velocidades de reacción, las características del plasma, el espesor de la deposición, las velocidades de grabado y la uniformidad del proceso.

Por ejemplo, un regulador con poca estabilidad de presión puede provocar variaciones de presión aguas abajo durante los cambios en el consumo de gas. Estas fluctuaciones pueden generar condiciones de proceso inconsistentes y, potencialmente, reducir la repetibilidad entre obleas o entre lotes.

Un regulador de presión UHP diseñado correctamente ayuda a crear un entorno de presión estable entre la fuente de gas y la herramienta de proceso. Esto contribuye a un suministro de gas predecible y a un mejor control del proceso.

Características clave de diseño de los reguladores de presión de ultra alta presión (UHP)
El diseño de un regulador de presión para la industria de semiconductores difiere significativamente del de un regulador industrial de uso general.

1. Materiales humectables de alta pureza
Las superficies internas en contacto con el gas deben estar fabricadas con materiales adecuados para aplicaciones de semiconductores de alta pureza.

El acero inoxidable 316L de alta calidad se utiliza ampliamente debido a su resistencia a la corrosión, su resistencia mecánica y su idoneidad para acabados superficiales de precisión. Para aplicaciones exigentes, se pueden seleccionar materiales y procesos de fabricación que reduzcan aún más la contaminación y mejoren la resistencia a la corrosión.

Los componentes en contacto con el fluido pueden incluir el cuerpo del regulador, el diafragma, el asiento de la válvula, los resortes, los racores y los conductos internos de flujo. La compatibilidad de los materiales debe evaluarse según el gas de proceso específico.

2. Superficies internas electropulidas
El estado de la superficie es un factor importante en los sistemas de gas de ultra alta presión (UHP). Las superficies internas rugosas pueden crear lugares donde se acumulen partículas, humedad u otros contaminantes.

El electropulido puede mejorar la calidad superficial de los componentes de acero inoxidable al eliminar una cantidad controlada de material y producir una superficie más lisa y limpia.

Un acabado interno de alta calidad puede ayudar a reducir la retención de partículas y facilitar la limpieza y purga del sistema.

3. Construcción del diafragma metálico
Muchos reguladores de ultra alta presión (UHP) de semiconductores utilizan un diafragma metálico para separar el mecanismo de detección del flujo de gas.

La tecnología de diafragmas metálicos ofrece varias ventajas:

Baja permeabilidad
Excelente aislamiento de gases
Riesgo de contaminación reducido
Buena sensibilidad a la presión
Funcionamiento fiable durante ciclos repetidos.
En función del diseño del regulador y de los requisitos de compatibilidad con los gases, se pueden utilizar materiales de diafragma especializados para aplicaciones exigentes.

4. Bajo volumen interno
Minimizar el volumen interno es otra consideración importante en el diseño.

Un regulador con un volumen interno excesivo puede aumentar la cantidad de gas atrapado en su interior. Esto puede dificultar la purga y aumentar el riesgo de contaminación por gases residuales.

Los diseños de bajo volumen ayudan a mejorar la sustitución de gases durante los ciclos de purga y pueden favorecer una estabilización más rápida durante el cambio de gas.

5. Alta estanqueidad
Las fugas de gas son una preocupación importante en los sistemas de suministro de gas para semiconductores, especialmente cuando se trata de gases tóxicos, corrosivos, inflamables o pirofóricos.

Por lo tanto, los reguladores UHP están diseñados con estructuras de sellado de alta fiabilidad. Las conexiones, los diafragmas, los asientos de válvula y los componentes del cuerpo, diseñados adecuadamente, ayudan a minimizar tanto las fugas externas como las internas.

Las pruebas de fugas, incluidas las pruebas de fugas de helio, pueden incorporarse a los procedimientos de fabricación y control de calidad según la aplicación y los requisitos del cliente.

Principio de funcionamiento del regulador de presión
El principio de funcionamiento básico es relativamente sencillo.

El gas a alta presión entra en el regulador a través del puerto de entrada. Un mecanismo sensor monitoriza la presión de salida. A continuación, el regulador ajusta la apertura de la válvula interna para mantener la presión de salida deseada.

Cuando la presión aguas abajo disminuye, el regulador responde permitiendo el paso de más gas. Cuando la presión aguas abajo aumenta hacia el punto de ajuste, la válvula restringe el flujo de gas.

En las aplicaciones de semiconductores, este proceso de control debe ser altamente estable, ya que incluso variaciones de presión relativamente pequeñas pueden afectar a los controladores de flujo másico posteriores y a las condiciones del proceso.

Por lo tanto, el regulador debe proporcionar un control de presión predecible en diferentes presiones de entrada y caudales.

Reguladores de presión de ultra alta presión en armarios de gas
Los armarios de gas se utilizan habitualmente para almacenar y controlar de forma segura las bombonas de gas utilizadas en los procesos de fabricación de semiconductores. Dentro de un armario de gas, el regulador de presión es uno de los componentes clave del sistema de suministro de gas.

Una configuración típica puede incluir:

Cilindro de gas → Válvula del cilindro → Filtro → Regulador de presión UHP → Válvula de aislamiento → Sensor de presión → Controlador de flujo másico → Equipo de proceso

La configuración exacta varía en función del gas, la arquitectura del sistema, los requisitos de seguridad y la herramienta de proceso.

En el caso de gases peligrosos, el regulador debe funcionar conjuntamente con válvulas automáticas, sistemas de detección de gases, sistemas de purga, protección contra exceso de flujo y otros componentes de seguridad.

El regulador también debe ser compatible con el sistema de control automatizado del armario de gas, en caso de que se requiera una gestión automática de la presión.

Aplicaciones en el suministro de gas para semiconductores
Los reguladores de presión de ultra alta pureza se utilizan en una amplia gama de aplicaciones de semiconductores y fabricación avanzada.

Entrega de gas CVD
La deposición química en fase vapor requiere un suministro preciso de los gases precursores y de proceso. La regulación estable de la presión ayuda a proporcionar condiciones de gas consistentes al sistema de control de flujo másico y a la cámara de proceso.

Sistemas de gas ALD
La deposición de capas atómicas requiere un control preciso del suministro de precursores y del cambio de gas. Un volumen interno reducido y unas excelentes características de purga pueden resultar especialmente valiosas en los sistemas de suministro de gas para ALD.

Paneles de gas de grabado
El grabado con plasma puede utilizar gases corrosivos y reactivos. Por lo tanto, los materiales reguladores deben ofrecer una compatibilidad química adecuada y una fiabilidad a largo plazo.

Sistemas de gases especiales
Las instalaciones de semiconductores pueden utilizar gases con diferentes propiedades químicas, incluyendo gases inertes, oxidantes, reductores, tóxicos, corrosivos y reactivos. La selección del regulador siempre debe basarse en la composición real del gas, la presión, la temperatura y las condiciones de operación.

Suministro de gas en el punto de uso
En el punto de uso, la regulación de presión permite obtener el control de presión final necesario antes de que el gas entre en el equipo de proceso. Los reguladores UHP compactos pueden integrarse en paneles de gas y módulos de distribución localizados.

Cómo seleccionar el regulador de presión UHP adecuado
Seleccionar un regulador de presión requiere algo más que simplemente igualar la presión de entrada y la de salida.

Compatibilidad de gas
La primera consideración debe ser el gas del proceso. El cuerpo del regulador, el diafragma, el asiento, las juntas y demás componentes en contacto con el fluido deben ser químicamente compatibles con el gas.

En el caso de gases corrosivos o altamente reactivos, la compatibilidad de los materiales cobra especial importancia.

Presión de entrada y salida
El regulador debe estar clasificado para la presión máxima de entrada de la fuente de gas y la presión de funcionamiento requerida aguas abajo.

Los ingenieros deben tener en cuenta tanto las condiciones normales de funcionamiento como las posibles fluctuaciones de presión.

Tasa de flujo
La capacidad de flujo debe coincidir con el consumo real de gas de la aplicación.

Un regulador de tamaño insuficiente puede provocar una caída de presión excesiva, mientras que un regulador de tamaño excesivo puede ofrecer una resolución de control deficiente en condiciones de bajo caudal.

Tipo de conexión
Las conexiones habituales en los sistemas de gas de ultra alta presión (UHP) incluyen conexiones tipo VCR y otras configuraciones de tubos o accesorios de alta integridad.

La conexión debe ser compatible con la tubería, la válvula, el panel de gas y los equipos posteriores, manteniendo al mismo tiempo la limpieza y la estanqueidad requeridas.

Acabado superficial y limpieza
En las aplicaciones de semiconductores, la calidad y la limpieza de la superficie interna son fundamentales. Los clientes pueden especificar requisitos para el tratamiento de la superficie, el control de partículas, la limpieza, el embalaje y la inspección.

Estabilidad de presión
El regulador debe proporcionar una presión de salida estable ante variaciones en la presión de entrada y el caudal. Las especificaciones de rendimiento deben evaluarse en condiciones de funcionamiento reales, en lugar de basarse únicamente en las presiones nominales.

Importancia de la fabricación y la limpieza
Un regulador de presión UHP de alto rendimiento no se define únicamente por el diseño de sus componentes. La fabricación, la limpieza, el ensamblaje, las pruebas y el embalaje son igualmente importantes.

El mecanizado de precisión debe controlarse cuidadosamente para evitar rebabas, partículas y defectos superficiales. Tras el mecanizado y el tratamiento superficial, los componentes deben someterse a los procedimientos de limpieza adecuados para eliminar aceites, residuos, partículas y otros contaminantes.

El montaje deberá realizarse en un entorno controlado que garantice el nivel de limpieza requerido.

Dependiendo de las especificaciones del cliente, los productos finales pueden sufrir:

Prueba de fugas de helio
Prueba de presión
Prueba funcional
Inspección de partículas
Inspección dimensional
Inspección del acabado superficial
Verificación de limpieza
Inspección de embalaje
Un embalaje adecuado también es importante, ya que un regulador limpio puede contaminarse durante el transporte o el almacenamiento si no está protegido adecuadamente.

Reguladores de ultra alta presión y fiabilidad del sistema
El regulador es solo una parte de un sistema de suministro de gas para semiconductores, pero su rendimiento puede influir en todo el sistema.

Un regulador fiable ayuda a mantener una presión estable para los componentes posteriores, como controladores de flujo másico, válvulas, filtros y herramientas de proceso.

Una regulación deficiente de la presión puede contribuir a un flujo inestable, ajustes innecesarios de los equipos, variaciones en el proceso y problemas de mantenimiento.

Por este motivo, los fabricantes de semiconductores y los integradores de sistemas de gas deberían considerar el regulador como parte de la arquitectura general de control de presión, en lugar de como un componente aislado.

Tendencias futuras en la regulación de la presión en semiconductores
A medida que la fabricación de semiconductores continúa desarrollándose, los sistemas de suministro de gas se están volviendo más automatizados, compactos e inteligentes.

Es probable que los futuros reguladores de presión de ultra alta presión (UHP) hagan mayor hincapié en:

Estabilidad de presión mejorada
Menor volumen interno
Mayor capacidad de flujo
Mejor resistencia a la corrosión
Tecnología de diafragma avanzada
Monitorización digital de la presión
Diagnóstico automatizado
Mantenimiento predictivo
Mayor compatibilidad con armarios de gas inteligentes.
Mayor trazabilidad de la fabricación
La integración con sensores y sistemas de control digital puede proporcionar más información sobre el comportamiento de la presión y el rendimiento de los equipos. Esto puede facilitar el mantenimiento predictivo y ayudar a los ingenieros a identificar condiciones de funcionamiento anómalas antes de que afecten a la producción.

accesorios para tubos de alta pureza y alto pulido
accesorios para tubos de alta pureza y alto pulido
Conclusión
Un regulador de presión de ultra alta pureza para sistemas de suministro de gas para semiconductores es un componente fundamental para lograr un suministro de gas de proceso estable, limpio y confiable. Su rendimiento influye directamente en la estabilidad de la presión aguas abajo, el control del flujo de gas, la protección de los equipos y la consistencia del proceso.

En aplicaciones de semiconductores, los reguladores deben diseñarse teniendo en cuenta más que solo la reducción de presión. Es necesario considerar los materiales, el acabado de la superficie interna, la tecnología del diafragma, la estanqueidad, el volumen interno, la limpieza, la compatibilidad con gases, la capacidad de flujo y la calidad de fabricación.

A medida que los procesos de fabricación de semiconductores se vuelven cada vez más sensibles a la contaminación y a las variaciones de presión, la demanda de reguladores de presión UHP de alto rendimiento seguirá creciendo. Al seleccionar el regulador adecuado e integrarlo correctamente en armarios de gas, paneles de gas y sistemas de suministro en el punto de uso, los fabricantes de semiconductores pueden construir una infraestructura de distribución de gas más estable y fiable para aplicaciones de procesos avanzados.
