Tendencias futuras en la tecnología de suministro de precursores de gas CVD para la fabricación avanzada de semiconductores

Tendencias futuras en la tecnología de suministro de precursores de gas CVD para la fabricación avanzada de semiconductores

La deposición química en fase vapor (CVD) es una tecnología de fabricación fundamental para la producción de películas delgadas de alta calidad en aplicaciones de semiconductores, energía fotovoltaica, MEMS, pantallas y materiales avanzados. A medida que las estructuras de los dispositivos se reducen y los requisitos del proceso se vuelven más exigentes, el rendimiento del proceso CVD ya no depende únicamente de la cámara de deposición. El sistema de suministro de precursores gaseosos se ha convertido en un componente igualmente importante para lograr tasas de deposición estables, propiedades uniformes de la película, alta pureza y una producción fiable.

La tecnología de suministro de precursores para CVD está evolucionando rápidamente en respuesta a varias tendencias importantes: la creciente complejidad de los precursores, los requisitos de ultra alta pureza, un control de procesos más estricto, un menor consumo de precursores, la digitalización, la automatización y el desarrollo de nuevos materiales semiconductores. Los sistemas futuros deberán suministrar precursores reactivos y, en ocasiones, sensibles a la temperatura con una precisión extremadamente alta, minimizando al mismo tiempo la contaminación, el volumen muerto, la generación de partículas y la variabilidad del proceso.

Este artículo examina las principales tendencias tecnológicas que están dando forma al futuro de los sistemas de suministro de precursores de gas para la deposición química de vapor (CVD) y explica cómo estos avances pueden influir en los equipos de fabricación de semiconductores y en la infraestructura de gases industriales.

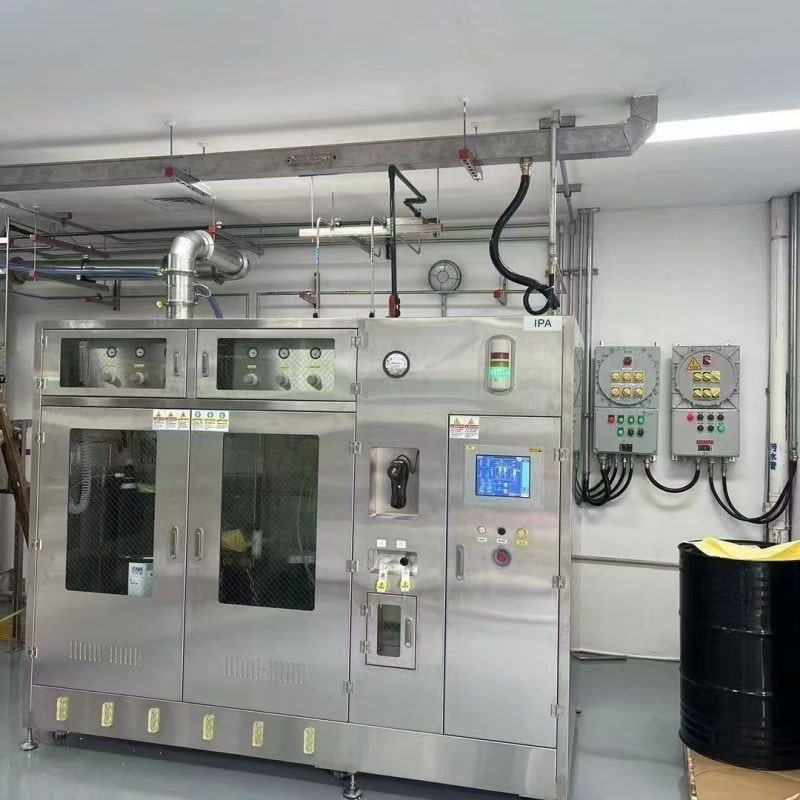

Módulo de suministro de productos químicos (CDM) y sistema de suministro de productos químicos (CDS)
1. Aumento de la demanda de suministro de precursores de ultra alta pureza
Una de las tendencias más importantes en el suministro de gases para CVD es la mejora continua de la pureza del gas. Los procesos modernos de semiconductores son muy sensibles a la contaminación por trazas. La humedad, el oxígeno, los hidrocarburos, las impurezas metálicas, las partículas y otros contaminantes pueden afectar negativamente la calidad de la película y el rendimiento del dispositivo.

Por lo tanto, los futuros sistemas de suministro de precursores adoptarán cada vez más componentes de ultra alta pureza, incluidos reguladores de alto rendimiento, válvulas de diafragma, filtros, controladores de flujo másico, accesorios, tuberías y tuberías soldadas.

Se prevé que el acero inoxidable 316L siga siendo un material importante para sistemas de gases de alta pureza debido a su resistencia a la corrosión, su resistencia mecánica y su compatibilidad con aplicaciones de gases semiconductores. El procesamiento avanzado de materiales, el electropulido, la pasivación de la superficie y las tecnologías de soldadura controlada pueden reducir aún más la contaminación superficial.

Además, la calidad de la superficie interna adquirirá cada vez mayor importancia. Una menor rugosidad superficial puede reducir los efectos de adsorción y desorción, mientras que una geometría interna optimizada puede minimizar la acumulación de partículas y mejorar la facilidad de limpieza del sistema.

Los futuros sistemas de suministro de precursores CVD también harán mayor hincapié en una construcción hermética. Las válvulas de diafragma de alta integridad, las conexiones soldadas orbitalmente y las pruebas de fugas de helio pueden ayudar a mantener la integridad del sistema durante largos ciclos de producción.

2. Suministro avanzado de precursores de baja presión de vapor
Los procesos CVD tradicionales suelen utilizar precursores gaseosos que pueden suministrarse con relativa facilidad mediante el control de la presión y la regulación del flujo másico. Sin embargo, los procesos de deposición emergentes dependen cada vez más de precursores líquidos o sólidos con baja presión de vapor.

Esto plantea importantes desafíos para las arquitecturas convencionales de suministro de gas.

Los futuros sistemas de suministro de precursores integrarán cada vez más tecnologías de vaporización, líneas de suministro calefactadas, control de la temperatura de la fuente, gestión del gas portador y regulación avanzada de la presión. El objetivo es generar una concentración estable de vapor precursor y suministrarlo a la cámara de proceso con mínimas fluctuaciones.

El control de la temperatura será especialmente importante. Si la temperatura del precursor es demasiado baja, puede producirse condensación en la línea de suministro. Si es demasiado alta, el precursor puede descomponerse prematuramente o generar productos de reacción no deseados.

Como resultado, es probable que los sistemas de suministro de gas CVD de próxima generación incorporen arquitecturas de gestión térmica más sofisticadas, que incluyan zonas de calentamiento controladas de forma independiente, sensores de temperatura, aislamiento y control predictivo de la temperatura.

3. Control más preciso del caudal másico y de la presión.
A medida que las geometrías de los semiconductores se reducen, los márgenes de procesamiento se estrechan. Pequeñas variaciones en el flujo de precursores pueden influir en la velocidad de deposición, el espesor de la película, la composición y la uniformidad.

Por lo tanto, los controladores de flujo másico (MFC) seguirán evolucionando hacia una mayor precisión, tiempos de respuesta más rápidos y una mejor repetibilidad. Los sistemas futuros podrían combinar MFC de alto rendimiento con reguladores de presión inteligentes y monitorización de procesos en tiempo real.

En lugar de tratar la presión y el caudal como parámetros independientes, los sistemas avanzados los coordinan dinámicamente. El control por retroalimentación compara continuamente las condiciones reales del proceso con los valores objetivo y ajusta automáticamente las válvulas, los reguladores o los controladores de caudal.

Esta arquitectura de circuito cerrado puede ayudar a compensar los cambios en la presión de la fuente, la temperatura, el consumo de precursores y las condiciones del proceso posterior.

En la fabricación de semiconductores a gran escala, una mayor estabilidad del control puede traducirse en una mejor consistencia entre obleas y una menor variación del proceso.

4. Sistemas de suministro de gas inteligentes y automatizados
La automatización será otra característica definitoria de la futura tecnología de administración de precursores de CVD.

Los sistemas de gas convencionales pueden requerir que los operadores supervisen manualmente la presión, el estado de las válvulas, las condiciones de la fuente y las alarmas. Los sistemas modernos están evolucionando hacia el control automatizado mediante PLC, redes de comunicación industrial, sensores y plataformas centralizadas de monitorización de equipos.

Un sistema inteligente de administración de precursores puede monitorear parámetros como:

Presión de la fuente
Presión de línea
Temperatura precursora
Tasa de flujo
Posición de la válvula
Estado de detección de fugas
Condición del filtro
Consumo de gas
Temperatura del gabinete
Estado de la alarma del sistema
Los datos recopilados pueden analizarse para identificar condiciones de funcionamiento anormales antes de que se conviertan en problemas importantes en los equipos.

El mantenimiento predictivo es otro beneficio potencial. Por ejemplo, un comportamiento inusual de la presión o un aumento de la resistencia al flujo podrían indicar un problema con el filtro, la degradación de la válvula o la inestabilidad del suministro. La detección temprana puede reducir los tiempos de inactividad inesperados y mejorar la disponibilidad del equipo.

5. Arquitectura modular de entrega de precursores
Otra tendencia emergente es el diseño de sistemas modulares. Los fabricantes de semiconductores requieren cada vez más plataformas de producción flexibles capaces de soportar diferentes procesos y combinaciones de precursores.

Un sistema modular de suministro de gas puede separar la arquitectura general en módulos funcionales, tales como módulos de fuente, módulos de control de presión, módulos de vaporización, módulos de purga, módulos de distribución y módulos de monitorización.

Este enfoque ofrece varias ventajas. Los cambios de ingeniería se pueden implementar de manera más eficiente, mientras que los módulos estandarizados pueden simplificar la fabricación, las pruebas, la instalación y el mantenimiento.

La modularización también puede ayudar a los fabricantes de equipos a desarrollar soluciones personalizadas sin tener que rediseñar por completo el sistema de gas para cada aplicación.

Para los equipos de CVD utilizados en entornos de investigación y desarrollo, las arquitecturas modulares son especialmente valiosas porque los requisitos del proceso pueden cambiar con frecuencia a medida que se introducen nuevos materiales y recetas de deposición.

6. Mayor énfasis en la eficiencia de la utilización de precursores.
El coste de los precursores puede representar una parte significativa del coste operativo de los procesos de deposición avanzados. Por lo tanto, mejorar la utilización de los precursores se está convirtiendo en un objetivo de ingeniería importante.

Los sistemas futuros buscarán reducir la pérdida innecesaria de precursores mediante la optimización del volumen de las tuberías, una mejor secuenciación de las válvulas, rutas de suministro más cortas y un control de flujo más preciso.

Las estrategias de purga avanzadas también pueden ayudar a reducir el precursor residual sin consumir innecesariamente grandes cantidades de gas de purga.

La reducción del volumen muerto adquirirá especial importancia. Los grandes volúmenes internos pueden aumentar la cantidad de precursor necesaria para establecer condiciones de proceso estables y pueden incrementar el riesgo de contaminación cruzada entre las distintas etapas del proceso.

Por lo tanto, los ingenieros optimizarán cada vez más la geometría de los componentes, la disposición de las tuberías, las configuraciones de las válvulas y los diseños de los colectores para minimizar el volumen interno innecesario.

7. Mayor seguridad para precursores reactivos y peligrosos
Muchos precursores de CVD son reactivos, tóxicos, corrosivos, pirofóricos o peligrosos por otras razones. A medida que la química de los precursores se vuelve más sofisticada, la ingeniería de seguridad adquirirá aún mayor importancia.

Los armarios de gas y los sistemas de suministro de precursores incorporarán cada vez más múltiples capas de protección, incluidas válvulas de cierre automático, monitorización de la presión, detección de fugas, gestión de gases de escape, sistemas de purga y aislamiento de emergencia.

La arquitectura del sistema debe diseñarse de manera que las condiciones anómalas puedan activar respuestas de seguridad predefinidas. Por ejemplo, una presión excesiva, un flujo inesperado, anomalías de temperatura o una fuga detectada pueden iniciar procedimientos de aislamiento automáticos.

Los equipos de suministro de gas se integrarán cada vez más con los sistemas de seguridad de las instalaciones. Esto crea una arquitectura de seguridad coordinada que conecta los equipos de proceso, los gabinetes de gas, la monitorización de las instalaciones, los sistemas de extracción y la infraestructura de respuesta a emergencias.

8. Conectividad digital e integración de la Industria 4.0
El futuro sistema de suministro de precursores para CVD no funcionará como un subsistema mecánico aislado, sino que se integrará cada vez más en un entorno de fabricación conectado.

Los protocolos de comunicación industrial permiten que los equipos de suministro de gas intercambien datos con herramientas de proceso, sistemas de automatización de fábricas, sistemas de ejecución de fabricación y plataformas de gestión de instalaciones.

La conectividad digital puede proporcionar a los fabricantes visibilidad en tiempo real del consumo de precursores, el estado de los equipos, las alarmas, los requisitos de mantenimiento y las tendencias del proceso.

Los datos históricos también pueden contribuir a la optimización de procesos. Los ingenieros pueden analizar las correlaciones entre la estabilidad del flujo de precursores, las fluctuaciones de presión, los cambios de temperatura y el rendimiento de la deposición.

Con el tiempo, este enfoque basado en datos puede contribuir a un desarrollo de procesos más inteligente y a la optimización de los equipos.

9. Monitoreo y control predictivo asistidos por IA
La inteligencia artificial y el aprendizaje automático podrían adquirir cada vez mayor relevancia en los sistemas de administración de precursores.

Un sistema de control convencional suele funcionar según parámetros y lógica de control predefinidos. Un sistema asistido por IA podría analizar grandes cantidades de datos históricos y en tiempo real para identificar patrones asociados con la degradación de los equipos o la inestabilidad de los procesos.

Por ejemplo, un sistema podría detectar cambios sutiles en la respuesta de presión o en el comportamiento de las válvulas que son difíciles de identificar mediante alarmas simples basadas en umbrales.

Los modelos predictivos basados ​​en inteligencia artificial podrían estimar la degradación de los componentes, optimizar los programas de mantenimiento y recomendar parámetros de funcionamiento.

Sin embargo, la IA no sustituirá los controles de ingeniería fundamentales. Las funciones críticas para la seguridad deben seguir basándose en lógica de control determinista, hardware validado y estándares de ingeniería establecidos. Es más probable que la IA funcione como una capa adicional de monitorización y optimización.

10. Desarrollo de nuevos materiales y precursores avanzados
La evolución de los materiales semiconductores seguirá impulsando la innovación en el suministro de precursores para la deposición química de vapor (CVD).

Los dispositivos avanzados pueden requerir materiales cada vez más complejos y estructuras multicapa, incluidos dieléctricos de alta constante dieléctrica, películas metálicas, capas de barrera, semiconductores compuestos y otros sistemas de película delgada diseñados específicamente.

Estas aplicaciones pueden introducir precursores con diferentes presiones de vapor, características de descomposición, corrosividad y estabilidad térmica.

En consecuencia, los futuros sistemas de suministro deberán ser más flexibles químicamente. La selección de materiales de los componentes, el diseño de las válvulas, el tratamiento de superficies, los sistemas de calentamiento y las tecnologías de sellado deberán evaluarse en función de la química específica del precursor.

Esta tendencia aumentará la importancia de la ingeniería específica para cada aplicación, en lugar de depender únicamente de configuraciones estandarizadas de suministro de gas.

11. Calificación más rápida e integración en fábrica.
Las fábricas de semiconductores requieren una alta fiabilidad de los equipos y plazos de instalación predecibles. Por lo tanto, los futuros sistemas de suministro de precursores CVD se diseñarán cada vez más para una cualificación e integración más rápidas.

Antes del envío del equipo, se pueden realizar pruebas de aceptación en fábrica, pruebas de fugas de helio, pruebas de presión, verificación de flujo, inspección de limpieza y pruebas funcionales automatizadas.

Los módulos de suministro de gas preensamblados y montados sobre patines pueden reducir aún más el tiempo de instalación en las instalaciones del cliente.

La documentación digital y los datos de los equipos también pueden mejorar la trazabilidad. Los números de serie de los componentes, los resultados de las pruebas, los registros de calibración y la información de mantenimiento se pueden almacenar electrónicamente y asociar a sistemas individuales.

Este enfoque puede simplificar la puesta en marcha y la gestión a largo plazo de los equipos.

12. El futuro de la administración de precursores de enfermedades cardiovasculares
De cara al futuro, la tecnología de suministro de precursores de gas para CVD será más precisa, inteligente, compacta, modular y específica para cada aplicación.

Es probable que la próxima generación de sistemas combine componentes para el manejo de fluidos de ultra alta pureza con una gestión térmica avanzada, control de flujo de alta velocidad, funciones de seguridad automatizadas, monitoreo en tiempo real y conectividad digital.

Los diseños más exitosos no se limitarán a transportar el gas precursor del punto A al punto B. Proporcionarán un entorno controlado en el que la presión, la temperatura, el caudal, la pureza y el momento de entrega del precursor se puedan gestionar con alta repetibilidad.

Para los fabricantes de equipos para semiconductores, esto significa que la ingeniería de suministro de gas debe integrarse cada vez más con la ingeniería de procesos. La selección de válvulas, el rendimiento del regulador, la configuración de las tuberías, el control térmico, la automatización y la arquitectura del software influyen en el proceso de deposición final.

Al mismo tiempo, los proveedores de componentes para el suministro de gas de alta pureza deberán mejorar la uniformidad de la fabricación, la calidad de la superficie, la limpieza, la capacidad de prueba y el soporte técnico.


Módulo de suministro de productos químicos (CDM) y sistema de suministro de productos químicos (CDS)
Conclusión
La futura tecnología de suministro de precursores de gas para la deposición química de vapor (CVD) estará impulsada por la demanda de la industria de semiconductores de mayor pureza, un control de procesos más estricto, mayor seguridad, menores costes operativos y sistemas de fabricación más inteligentes.

Los componentes de acero inoxidable 316L de ultra alta pureza, las válvulas de diafragma avanzadas, los reguladores de presión de precisión, el control inteligente del flujo másico, el suministro de precursores calentados, las arquitecturas modulares, los sistemas de seguridad automatizados y la monitorización digital adquirirán cada vez mayor importancia.

La transición del manejo convencional de gases a la gestión inteligente de precursores permitirá que los sistemas CVD soporten materiales cada vez más complejos y ventanas de proceso más estrictas. Las empresas que inviertan en control preciso de fluidos, automatización avanzada, tecnología de componentes confiable e ingeniería específica para cada aplicación estarán mejor posicionadas para cumplir con los requisitos de la fabricación de semiconductores de próxima generación.

En definitiva, el futuro de la entrega de precursores CVD no se define por un solo componente o tecnología. Se trata de la integración de pureza, precisión, gestión térmica, seguridad, automatización, análisis de datos e ingeniería de sistemas en una plataforma de entrega altamente fiable. A medida que los procesos de semiconductores sigan avanzando, este enfoque integrado se convertirá en un pilar fundamental para la fabricación de películas delgadas estables, escalables y de alto rendimiento.

Para obtener más información sobre las tendencias futuras en la tecnología de suministro de precursores de gas CVD para la fabricación avanzada de semiconductores, puede visitar Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
