Integrador profesional de suministro de gas ALD para la industria de semiconductores

Integrador profesional de suministro de gas ALD para la industria de semiconductores

La deposición de capas atómicas (ALD) se ha convertido en una tecnología esencial para la fabricación avanzada de semiconductores, permitiendo la deposición de películas delgadas con un control preciso a escala atómica. A medida que los dispositivos semiconductores se miniaturizan y las estructuras tridimensionales se vuelven más complejas, los requisitos para los sistemas de suministro de gas son cada vez más exigentes. Un flujo de gas estable, una pureza ultra alta, un control preciso de la presión, una respuesta rápida, conexiones herméticas y un funcionamiento libre de contaminación son factores críticos para lograr un rendimiento constante en el proceso ALD.

Un integrador profesional de suministro de gas para ALD ofrece mucho más que válvulas, reguladores o paneles de gas individuales. Combina componentes de manejo de gas, ingeniería de procesos, sistemas de control, funciones de seguridad e integración de sistemas en una solución completa diseñada según los requisitos de la fabricación de semiconductores. Para las fábricas de semiconductores, los fabricantes de equipos y los constructores de sistemas ALD, elegir al socio de integración adecuado puede influir directamente en la fiabilidad de los equipos, la estabilidad del proceso, la eficiencia del mantenimiento y el rendimiento de la producción.


¿Qué es un sistema de suministro de gas ALD?
Un sistema de suministro de gas ALD es un subsistema de gestión de gas de precisión que suministra gases de proceso y vapores precursores a una cámara de reacción ALD según recetas de proceso cuidadosamente controladas. A diferencia de las aplicaciones convencionales de distribución de gas, los procesos ALD suelen requerir un control extremadamente preciso del flujo, la presión, la sincronización y las secuencias de conmutación del gas.

Una arquitectura típica de suministro de gas para ALD puede incluir fuentes de precursores, gases portadores, gases de proceso, válvulas de diafragma neumáticas, reguladores de presión, controladores de flujo másico, filtros, paneles de gas, líneas de purga, componentes de vacío, sensores y sistemas de control automatizados.

Durante un ciclo ALD típico, se introduce un precursor en la cámara, seguido de una purga, se introduce un segundo reactivo y se realiza otra purga. Estas secuencias repetidas requieren un suministro de gas altamente reproducible. Incluso pequeñas variaciones en la presión, el flujo, el volumen muerto o la respuesta de la válvula pueden afectar el espesor de la película, la uniformidad y la repetibilidad del proceso.

Por este motivo, el suministro de gas mediante ALD no es simplemente una aplicación de tuberías. Se trata de un sistema de control de fluidos de alta ingeniería.

Por qué es importante la integración profesional de sistemas
Muchos de los componentes utilizados en los sistemas de suministro de gas para semiconductores están disponibles comercialmente. Sin embargo, la integración de estos componentes en una plataforma ALD fiable requiere conocimientos de ingeniería especializados.

Un integrador profesional de sistemas de suministro de gas ALD evalúa el sistema completo en lugar de seleccionar los componentes individualmente. Entre las consideraciones importantes se incluyen la compatibilidad del gas, el rango de presión, la temperatura, el caudal, la selección de materiales, el volumen interno, la generación de partículas, el rendimiento ante fugas, el tiempo de respuesta, la arquitectura de control y los requisitos de mantenimiento.

Por ejemplo, una válvula puede tener excelentes especificaciones al evaluarla de forma independiente, pero podría no ser adecuada para un sistema ALD si su volumen interno genera un espacio muerto excesivo en el proceso. Del mismo modo, un regulador debe seleccionarse según las características del gas, la presión de entrada, la presión de salida, el rango de caudal requerido y los requisitos de estabilidad del proceso.

La integración profesional ayuda a garantizar que todos los componentes funcionen juntos como un sistema optimizado.

Manejo de gases de ultra alta pureza
La pureza del gas es uno de los factores más importantes a considerar en las aplicaciones de ALD de semiconductores. La contaminación residual puede influir en la composición de la película, las propiedades eléctricas, las reacciones superficiales y la uniformidad entre obleas.

Para el suministro de gas de ultra alta presión (UHP), los componentes en contacto con el fluido suelen fabricarse con acero inoxidable de alta calidad, como el acero inoxidable 316L. La calidad del material, el acabado superficial, los procedimientos de limpieza, la calidad de la soldadura y el ensamblaje de los componentes pueden influir en la limpieza del sistema.

Un integrador profesional debe establecer las especificaciones adecuadas para:

Compatibilidad con materiales humedecidos
Acabado de la superficie interna
Limpieza de los componentes
Control de partículas
Contaminación por humedad e hidrocarburos
Prueba de fugas de helio
Soldadura orbital
Ensamblaje de componentes de alta pureza
Embalaje y manipulación
Para aplicaciones exigentes en el sector de los semiconductores, la selección de componentes por sí sola no es suficiente. El entorno de fabricación y ensamblaje también debe garantizar el nivel de limpieza requerido.

Válvulas de diafragma de precisión
Las válvulas de diafragma se utilizan ampliamente en el suministro de gases para semiconductores porque proporcionan un cierre fiable a la vez que minimizan la contaminación y el volumen muerto.

En las aplicaciones ALD, el rendimiento de las válvulas puede afectar directamente a la sincronización del proceso. Una válvula que se abre o cierra de forma inconsistente puede provocar fluctuaciones en el suministro de precursores o en la eficiencia de la purga.

Por lo tanto, las válvulas de diafragma UHP de alto rendimiento se evalúan a menudo según varios parámetros, entre los que se incluyen:

Volumen interno
Cv o coeficiente de flujo
Rendimiento de fugas
Presión de trabajo
Capacidad de temperatura
Velocidad de actuación
Ciclos de vida
Compatibilidad de materiales
Acabado de la superficie
Generación de partículas
Para gases corrosivos o reactivos, la compatibilidad entre el material del diafragma y el material en contacto con el fluido cobra especial importancia. Un integrador profesional debe verificar la compatibilidad química de cada componente en contacto con el fluido, en lugar de basarse únicamente en las especificaciones nominales de los materiales.

Control de presión y flujo
La gestión precisa de la presión y el caudal es otra función fundamental de un sistema de suministro de gas ALD.

Los controladores de flujo másico permiten una regulación precisa del flujo de gas, mientras que los reguladores de presión y los componentes de control de presión mantienen condiciones de funcionamiento estables. Según la arquitectura del proceso, el sistema puede utilizar control de presión aguas arriba, control de presión aguas abajo o una combinación de ambos.

Las fluctuaciones de presión pueden influir en el transporte de precursores y en las condiciones de la cámara. Una caída de presión excesiva puede reducir el rendimiento del sistema, mientras que un control insuficiente puede provocar una entrega inestable.

Un integrador profesional debe analizar el perfil de presión completo desde la fuente de gas hasta la cámara de proceso. Esto incluye reguladores, válvulas, filtros, tuberías, conexiones, controladores de flujo másico y restricciones del proceso.

Este tipo de análisis a nivel de sistema es especialmente importante cuando operan simultáneamente varios canales de gas.

Administración de precursores de ALD
La administración de precursores suele ser uno de los aspectos más complejos desde el punto de vista técnico en el diseño de sistemas ALD.

Muchos precursores de ALD tienen presiones de vapor relativamente bajas o requieren calentamiento controlado para mantener un suministro estable. Algunos precursores también pueden ser sensibles a la humedad, el oxígeno o las variaciones de temperatura.

Un integrador profesional de sistemas de suministro de gas ALD puede diseñar líneas de precursores calentadas, conjuntos de fuentes con control de temperatura, sistemas de gas portador, módulos de suministro de vapor y configuraciones de válvulas especializadas.

El control de la temperatura es fundamental, ya que la condensación dentro de la línea de suministro puede provocar una concentración inestable de precursores y contaminar potencialmente el sistema.

Por lo tanto, el diseño debe tener en cuenta la temperatura de la fuente, la temperatura de la línea, la temperatura de la válvula, la configuración de los accesorios, el aislamiento, los gradientes térmicos y la distancia entre la fuente del precursor y la cámara de reacción.

Diseño de paneles y colectores de gas
El panel de gas es la interfaz central entre las fuentes de gas y la cámara de proceso ALD. Integra válvulas, reguladores, filtros, sensores, sistemas de purga y otros componentes de control de gas en un conjunto compacto y de fácil mantenimiento.

Un panel de gas bien diseñado debería proporcionar:

Suministro de gas estable
Volumen muerto mínimo
Capacidad de purga eficiente
Fácil mantenimiento
Ruta de gas clara
Contención de fugas fiable
Control de válvula automatizado
Sistemas de seguridad adecuados
La disposición del colector también afecta al rendimiento del sistema. Unos conductos de gas más cortos y diseñados adecuadamente pueden reducir el volumen interno innecesario y mejorar las características de respuesta.

En los sistemas ALD multicanal, la construcción modular del colector puede simplificar la expansión y el mantenimiento, al tiempo que permite configurar diferentes canales de precursores y reactivos según los requisitos de cada proceso.

Automatización y Control de Procesos
Los equipos ALD modernos dependen en gran medida del control automatizado del proceso. Por lo tanto, el hardware de suministro de gas debe comunicarse eficazmente con el sistema de control del equipo.

Un integrador profesional puede incorporar control de válvulas neumáticas, sensores de presión, monitorización de flujo, sensores de temperatura, controladores lógicos programables e interfaces hombre-máquina en la arquitectura de suministro de gas.

Las secuencias automatizadas permiten controlar la dosificación de precursores, el aislamiento, la purga, la estabilización de la presión y las transiciones del proceso.

Los sistemas de enclavamiento son especialmente importantes cuando intervienen gases peligrosos, tóxicos, pirofóricos o corrosivos. El sistema debe diseñarse de manera que una presión, temperatura, estado de las válvulas o condiciones del gas anormales puedan activar las medidas de protección adecuadas.

El objetivo no es simplemente la automatización, sino una ejecución de procesos predecible y repetible.

Seguridad en sistemas de gas para semiconductores
La seguridad debe integrarse en el diseño del sistema de suministro de gas ALD desde el principio.

Según la química del proceso, los sistemas ALD pueden manejar gases y precursores tóxicos, corrosivos, inflamables, pirofóricos o peligrosos. Por lo tanto, el sistema de suministro de gas debe incorporar estrategias adecuadas de contención, aislamiento, purga, detección, ventilación y parada de emergencia.

Un integrador profesional debe evaluar todo el circuito de gas e identificar posibles modos de fallo, como la pérdida de presión neumática, fallos de alimentación, mal funcionamiento del regulador, fallos de válvulas, sobrepresión, fugas y condiciones de temperatura anormales.

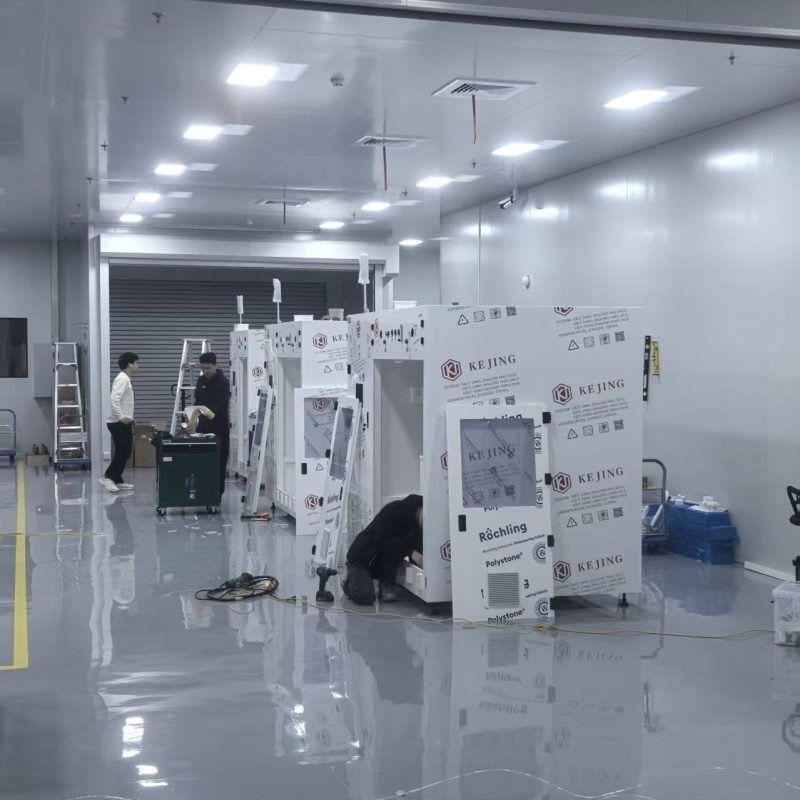

Los armarios y paneles de gas también pueden integrarse con los sistemas de seguridad de las instalaciones para proporcionar una monitorización coordinada y una respuesta ante emergencias.

Pruebas de fugas y garantía de calidad
La estanqueidad es fundamental para los sistemas de gas de semiconductores de ultra alta presión (UHP). Incluso las fugas más pequeñas pueden comprometer la pureza del gas y generar importantes riesgos para la seguridad.

La integración profesional del sistema de suministro de gas ALD debe incluir procedimientos de inspección y prueba adecuados durante todo el proceso de fabricación y montaje.

Las actividades típicas de control de calidad pueden incluir inspección visual, inspección dimensional, inspección de soldaduras, pruebas de presión, pruebas de fugas de helio, pruebas de válvulas, pruebas funcionales y revisión de la documentación.

Para los sistemas de gas críticos, la trazabilidad también es fundamental. La identificación de componentes, los certificados de materiales, los registros de limpieza, los resultados de las pruebas y la documentación de montaje pueden ayudar a los clientes a mantener registros de calidad durante todo el ciclo de vida del equipo.

Ingeniería a medida para diferentes plataformas ALD.
No existe una única arquitectura de suministro de gas que sea adecuada para todas las aplicaciones de ALD.

Los distintos procesos pueden requerir diferentes composiciones químicas de precursores, caudales de gas, rangos de presión, temperaturas, configuraciones de válvulas y secuencias de control. Los sistemas de investigación y desarrollo pueden priorizar la flexibilidad y los cambios de configuración rápidos, mientras que los sistemas de producción a gran escala pueden priorizar la fiabilidad, la automatización, la repetibilidad y la eficiencia del mantenimiento.

Por lo tanto, un integrador profesional debería ofrecer soluciones de ingeniería personalizadas en lugar de simplemente suministrar paneles de gas estándar.

La personalización puede incluir la cantidad de canales de gas, la configuración del colector, las especificaciones de los componentes, la arquitectura neumática, las líneas calefactadas, las fuentes de precursores, las interfaces de control, las dimensiones de la carcasa y los protocolos de comunicación de los equipos.

Ventajas de trabajar con un integrador llave en mano
Trabajar con un integrador especializado en el suministro de gas mediante ALD puede simplificar el desarrollo de equipos al consolidar la selección de componentes, el diseño mecánico, la ingeniería de fluidos, la integración del control, el montaje, las pruebas y el soporte técnico.

En lugar de coordinar a múltiples proveedores de válvulas, reguladores, accesorios, controladores, colectores y automatización, los fabricantes de equipos para semiconductores pueden trabajar con un único socio de ingeniería responsable del subsistema completo.

Este enfoque puede reducir los riesgos de integración y mejorar la coordinación del proyecto.

Un integrador competente también debe ser capaz de brindar soporte para los cambios de ingeniería durante el desarrollo del equipo. Esto es especialmente importante para la investigación y los sistemas piloto de ALD, donde los requisitos del proceso pueden evolucionar durante las pruebas.

Cómo seleccionar un integrador de suministro de gas ALD
Al evaluar un proveedor de sistemas de suministro de gas ALD, los clientes deben considerar algo más que el precio.

Entre los criterios de evaluación importantes se incluyen la experiencia en la industria de semiconductores, la capacidad de manejo de gases de ultra alta presión (UHP), la calidad de los componentes, los recursos de ingeniería, las capacidades de personalización, los procedimientos de prueba, la documentación, la capacidad de producción y el soporte técnico posventa.

También es útil evaluar si el proveedor comprende el proceso completo y no solo los componentes individuales.

Un socio sólido debe ser capaz de analizar la química de los gases, los requisitos de flujo, el control de la presión, la gestión térmica, la selección de válvulas, la estrategia de purga, la automatización, la seguridad y el mantenimiento como factores de ingeniería interconectados.


Conclusión
A medida que la fabricación de semiconductores avanza hacia geometrías más pequeñas, estructuras tridimensionales más complejas y requisitos de película delgada cada vez más exigentes, la tecnología ALD seguirá dependiendo de un suministro de gas de alta precisión.

Un integrador profesional de sistemas de suministro de gas ALD desempeña un papel fundamental en la transformación de componentes individuales de alta pureza en un sistema de gestión de gas completo, fiable y orientado al proceso. Desde válvulas de diafragma de ultra alta presión y reguladores de presión hasta el suministro de precursores, paneles de gas, automatización, pruebas de fugas y sistemas de seguridad, cada elemento debe funcionar en conjunto para proporcionar un suministro de gas estable y repetible.

Para los fabricantes de equipos de semiconductores y las empresas de procesamiento de materiales avanzados, elegir un socio con experiencia en la integración del suministro de gas ALD puede ayudar a mejorar la fiabilidad del sistema, acortar los ciclos de desarrollo, simplificar el mantenimiento y garantizar un rendimiento constante del proceso.

Por lo tanto, el integrador ideal no es simplemente un proveedor de componentes. Es un socio de ingeniería capaz de diseñar y suministrar una solución completa de suministro de gas ALD adaptada a los requisitos específicos de la fabricación moderna de semiconductores.

Para obtener más información sobre integradores profesionales de suministro de gas ALD para la industria de semiconductores, puede visitar Jewellok en https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
