¿Cómo funciona una válvula reguladora de gases especiales?

¿Cómo funciona una válvula reguladora de gases especiales?

En industrias donde la precisión y la seguridad son primordiales, las válvulas reguladoras de gases especiales desempeñan un papel crucial en el control del flujo y la presión de gases de alta pureza. Estos dispositivos son esenciales para aplicaciones que van desde el análisis de laboratorio hasta la fabricación de semiconductores, ya que garantizan el suministro de gases a presiones controladas y constantes, sin contaminación. A diferencia de los reguladores de gas estándar utilizados para combustibles comunes como el propano o el gas natural, los reguladores de gases especiales están diseñados para gases ultrapuros, a menudo reactivos o corrosivos, como el helio, el argón, el hidrógeno o el nitrógeno. Mantienen altos niveles de pureza gracias al uso de materiales como el acero inoxidable o el latón, que resisten la corrosión y evitan fugas.

Comprender el funcionamiento de una válvula reguladora de gases especiales requiere profundizar en sus componentes, principios operativos y variaciones. Este artículo explora la mecánica de estos reguladores, destacando su importancia para mantener la eficiencia y la seguridad operativas. Al regular la presión desde niveles altos en el cilindro (que a menudo superan los 3,000 psi) hasta rangos utilizables (tan bajos como unos pocos psi), estas válvulas previenen daños en los equipos, garantizan procesos precisos y protegen a los usuarios de peligros como la sobrepresurización.

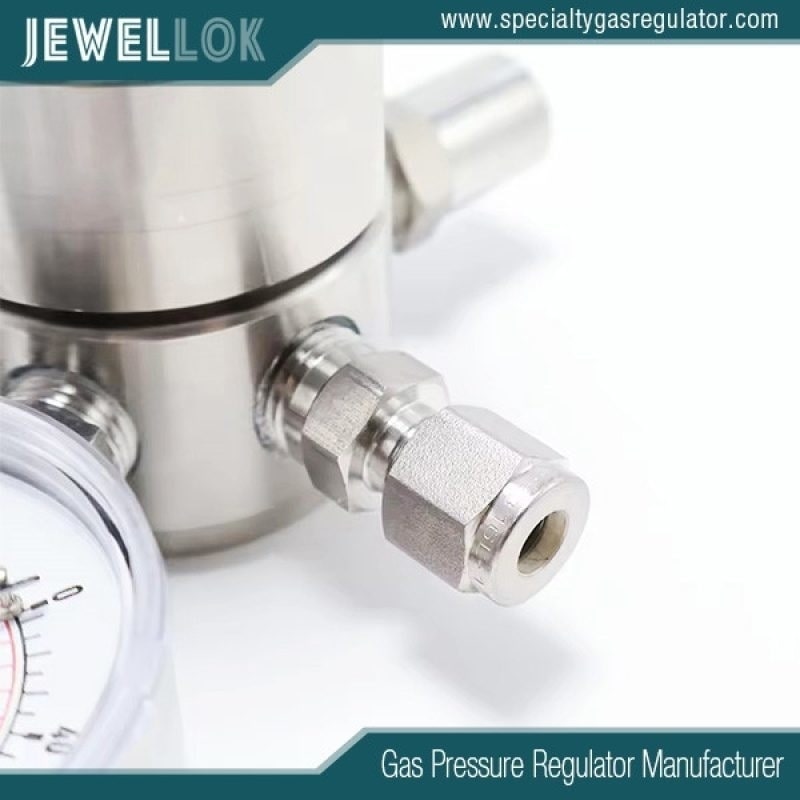

Fabricantes de reguladores de gases especiales de alta pureza
Principios básicos de la regulación de la presión

En esencia, una válvula reguladora de gases especiales funciona según el principio de equilibrio de presión. Los gases almacenados en cilindros se encuentran bajo una enorme presión para maximizar su capacidad de almacenamiento. Sin embargo, la mayoría de las aplicaciones requieren presiones mucho más bajas para un uso seguro y eficaz. El regulador actúa como un regulador, reduciendo la presión de entrada a una presión de salida estable, a la vez que compensa las fluctuaciones en la oferta o la demanda.

El mecanismo fundamental consiste en un circuito de retroalimentación donde la presión de salida se detecta y ajusta automáticamente. Cuando sale gas, la presión disminuye, lo que provoca que la válvula se abra ligeramente y permita la entrada de más gas desde el lado de alta presión. Por el contrario, si la presión aumenta, la válvula se cierra para restringir el flujo. Este equilibrio dinámico se logra mediante fuerzas mecánicas, principalmente de resortes y diafragmas, sin necesidad de fuentes de energía externas en la mayoría de los casos.

Los reguladores especializados priorizan la pureza y la precisión. Suelen incorporar características como sellos metal-metal o diafragmas fabricados con materiales como PTFE (politetrafluoroetileno) para evitar la desgasificación o la generación de partículas que podrían contaminar procesos sensibles. Su principio de funcionamiento garantiza no solo el control de la presión, sino también una mínima caída de presión, un fenómeno en el que la presión de salida disminuye a medida que aumenta el caudal.



Componentes clave de una válvula reguladora de gas especial

Un regulador de gases especiales típico consta de varios componentes interconectados que funcionan en armonía. El cuerpo principal suele estar mecanizado en metales resistentes a la corrosión, como el acero inoxidable 316, para garantizar su durabilidad y compatibilidad con diversos gases.

Puerto de entrada y conexión: Aquí es donde el regulador se conecta al cilindro de gas mediante un conector CGA (Compressed Gas Association) específico para el tipo de gas. Soporta altas presiones de entrada e incluye filtros para atrapar partículas.
Mecanismo de carga: Generalmente, un resorte o un tornillo ajustable, establece la presión de salida deseada. Al comprimir el resorte, los usuarios aumentan la fuerza aplicada, lo que eleva la presión de salida.
Elemento sensor: Normalmente, un diafragma o pistón flexible que detecta cambios en la presión de salida. El diafragma separa el gas a alta presión del mecanismo de ajuste, evitando la contaminación.
Elemento de control: Incluye el asiento de la válvula y el obturador (o tapón). El obturador se mueve contra el asiento para modular el flujo de gas. En los modelos de alta pureza, están diseñados con un espacio muerto mínimo para reducir la retención de gas.
Puerto de salida: se conecta al equipo aguas abajo, a menudo con manómetros para monitorear la presión.
Válvula de alivio: una característica de seguridad que libera el exceso de presión para evitar fallas del sistema.
Las características adicionales de los reguladores especiales pueden incluir tapas para un fácil ajuste, medidores para monitorear la presión de entrada y salida y filtros o purificadores integrales para aplicaciones de pureza ultra alta.



Cómo funciona: Operación paso a paso

El funcionamiento de un regulador de gas especial se puede dividir en una serie de pasos que ilustran la interacción de fuerzas.

Primero, se conecta el regulador al cilindro y se abre la válvula de entrada. El gas a alta presión entra por el puerto de entrada, pero inicialmente queda bloqueado por la válvula de asiento cerrada.

El usuario ajusta la presión de salida deseada girando la perilla de ajuste, lo que comprime el resorte de carga. Esta fuerza presiona el diafragma hacia abajo, lo que a su vez separa el vástago del asiento, abriendo ligeramente la válvula. El gas fluye a través del orificio hacia la cámara de baja presión.

A medida que el gas se acumula en el lado de salida, la presión se acumula contra la parte inferior del diafragma. Esto crea una fuerza opuesta al resorte. Cuando la presión de salida alcanza el punto de ajuste, el diafragma se flexiona hacia arriba, acercando el vástago al asiento y reduciendo el flujo.

Si la demanda aguas abajo aumenta (por ejemplo, si se utiliza más gas), la presión de salida disminuye. El diafragma lo detecta y se mueve hacia abajo gracias a la fuerza del resorte, abriendo la válvula para restablecer la presión. Si la demanda disminuye, la presión aumenta, empujando el diafragma hacia arriba y cerrando la válvula.

Este proceso de autorregulación mantiene una presión de salida casi constante, incluso cuando la presión del cilindro disminuye con el tiempo. En los reguladores de operación directa, comunes para gases especiales, el diafragma acciona directamente el vástago. Para un control más preciso, los diseños de operación piloto utilizan una válvula piloto secundaria para amplificar la fuerza, ideal para aplicaciones de alto caudal o baja presión.

Las consideraciones especiales para gases especiales incluyen el manejo de corrosivos. Para gases como el cloruro de hidrógeno, los reguladores utilizan diseños de diafragma ligado, donde el diafragma está conectado mecánicamente al vástago, lo que garantiza un cierre hermético y previene fugas.



Tipos de reguladores de gases especiales

Los reguladores de gases especiales vienen en varios tipos para adaptarse a diferentes necesidades.

Reguladores de una sola etapa: Reducen la presión en un solo paso. Son más sencillos y compactos, ideales para aplicaciones donde la presión del cilindro no varía drásticamente o donde la presión constante no es crucial. Sin embargo, presentan una mayor caída de presión a medida que el cilindro se vacía.

Reguladores de dos etapas: Con dos etapas de reducción en serie, proporcionan una estabilidad superior. La primera etapa reduce la presión a un nivel intermedio (p. ej., 300-500 psi) y la segunda la ajusta con precisión hasta alcanzar la salida final. Ideales para instrumentos analíticos que requieren una presión constante, como los cromatógrafos de gases.

– Reguladores de alta presión: diseñados para cilindros de hasta 6,000 psi, utilizados con gases como helio en aplicaciones de gran volumen.

– Reguladores de Baja Presión o Vacío: Para procesos delicados, manteniendo presiones por debajo de los niveles atmosféricos.

– Reguladores de Gases Corrosivos: Fabricados con materiales como Monel o Hastelloy para el manejo de halógenos o ácidos.

– Reguladores de línea: Se instalan aguas abajo para el control del punto de uso en los sistemas de distribución de gas.

Cada tipo equilibra factores como el caudal, el rango de presión y la compatibilidad del gas.



Aplicaciones en la Industria

Los reguladores de gases especiales son indispensables en todos los sectores.

En los laboratorios, suministran gases para cromatografía, espectrometría de masas y estándares de calibración, garantizando mezclas precisas y sin impurezas.

La fabricación de semiconductores depende de ellos para procesos de dopaje con gases como el silano, donde incluso pequeñas variaciones de presión pueden arruinar las obleas.

Las industrias farmacéutica y biotecnológica los utilizan para la fermentación, el cultivo de células y la síntesis de fármacos, manteniendo entornos estériles.

El monitoreo ambiental emplea reguladores para analizadores de calidad del aire que toman muestras de gases traza.

En soldadura y fabricación de metales, los reguladores de argón o helio de alta pureza previenen la oxidación en la soldadura TIG.

Las aplicaciones médicas, aunque a veces se clasifican por separado, incluyen reguladores de oxígeno u óxido nitroso en anestesia, lo que enfatiza la confiabilidad.

En general, estos reguladores mejoran el control de procesos, reducen el desperdicio y garantizan el cumplimiento de normas como ISO 9001.



Consideraciones de seguridad y mantenimiento

Un mantenimiento adecuado prolonga la vida útil y la seguridad del regulador. Es fundamental realizar inspecciones periódicas para detectar fugas, utilizando soluciones jabonosas o detectores. Los diafragmas deben reemplazarse periódicamente, especialmente en entornos corrosivos.

Las características de seguridad incluyen válvulas de alivio de presión que se activan si la presión excede los límites y discos de ruptura en caso de fallas catastróficas.

Los usuarios deben adaptar los reguladores al tipo de gas para evitar reacciones; por ejemplo, no usar cobre para el acetileno. Despresurizar siempre antes de desconectar.

La capacitación sobre el uso adecuado previene accidentes, como apretar demasiado los accesorios que pueden provocar fugas.




Fabricantes de reguladores de gases especiales de alta pureza
Conclusión

Las válvulas reguladoras de gases especiales ejemplifican la precisión de la ingeniería, transformando el caos de alta presión en un suministro controlado. Mediante el equilibrio de fuerzas entre resortes, diafragmas y válvulas, mantienen la estabilidad, vital para las tecnologías avanzadas. A medida que las industrias evolucionan, estos dispositivos seguirán adaptándose, incorporando sensores inteligentes para la monitorización en tiempo real. Comprender su funcionamiento permite a los usuarios seleccionarlos y operarlos eficazmente, impulsando la innovación y priorizando la seguridad.
