¿Por qué las cámaras térmicas tienen una resolución tan baja?

{{{sourceTextContent.subTitle}}}

Las cámaras térmicas suelen tener menos píxeles nativos que las cámaras ópticas, ya que cada píxel infrarrojo forma parte de un sistema especializado que combina el detector, la óptica, la electrónica de lectura, el encapsulado y la calibración. Reducir el tamaño de los píxeles o añadir más

{{{sourceTextContent.description}}}

Las cámaras térmicas suelen tener menos píxeles nativos que las cámaras visibles, ya que cada píxel infrarrojo forma parte de un sistema especializado que combina el detector, la óptica, la electrónica de lectura, el encapsulado y la calibración. Es posible reducir el tamaño de los píxeles o añadir más, pero esto modifica la forma en que el detector absorbe el calor, gestiona el ruido, transfiere datos y funciona con la lente. Por lo tanto, el límite práctico es una cuestión de equilibrio entre el sistema y el coste, no una regla que establezca que las cámaras térmicas deban tener baja resolución.

Además, la resolución no lo es todo en cuanto a la calidad de la imagen. Un detector de 640×512 puede resultar más útil que una imagen procesada de mayor tamaño si su lente, enfoque, campo de visión, distancia, tamaño del objetivo y contraste térmico se adaptan a la tarea. Empieza por confirmar el formato nativo del detector y, a continuación, evalúa la configuración completa de la cámara.

Comprueba a qué resolución se refiere la especificación
La resolución nativa del detector se refiere al número de elementos sensores dispuestos en filas y columnas en la matriz infrarroja. La resolución de la pantalla, las dimensiones de la imagen guardada, el zoom digital, las superposiciones de imágenes visibles y la mejora algorítmica pueden utilizar cifras diferentes.

Especificación ¿Qué describe? ¿Aporta detalles infrarrojos reales?
Resolución nativa del detector Matriz física de detección infrarroja Sí: define los datos infrarrojos originales disponibles
Resolución de la pantalla Píxeles en la pantalla de la cámara No: solo afecta a cómo se muestra la imagen
Tamaño de la imagen o el vídeo guardado Dimensiones del archivo exportado No necesariamente — puede redimensionarse o procesarse
Zoom digital Ampliación o recorte de la imagen No — no añade nueva información infrarroja
Fusión de imágenes visibles Datos térmicos combinados con detalles de luz visible No: añade contexto visual, no detalles infrarrojos
Superresolución: salida procesada derivada de una entrada nativa No: mejora la salida, no las muestras del detector
Para ver cómo difieren estas especificaciones en un producto real, tomemos como ejemplo la cámara térmica EX10 de Raythink. Sus especificaciones indican un detector infrarrojo de 160 × 120 por separado de una salida de superresolución de 320 × 240. Esto significa que la cámara utiliza un detector infrarrojo nativo de 160 × 120 y aplica un procesamiento de imagen para producir una salida más grande de 320 × 240. La imagen mejorada puede parecer más nítida o detallada, pero eso no significa que la cámara contenga un detector de infrarrojos físico de 320 × 240.

Cámara térmica portátil EX10
Esta distinción ayuda a evitar un error común de comparación: considerar que una pantalla más grande, un archivo guardado o una imagen procesada son prueba de que el sensor de infrarrojos tiene una resolución mayor.

Los píxeles de los detectores térmicos son difíciles de reducir
Muchas cámaras térmicas no refrigeradas utilizan matrices de microbolómetros. Cada píxel absorbe energía infrarroja, cambia de temperatura y produce una señal eléctrica. La estructura absorbente, el aislamiento térmico, el tiempo de respuesta, el factor de llenado, el ruido y el circuito de lectura deben funcionar de forma coordinada.

Cuando los ingenieros reducen el paso entre píxeles, hacen algo más que reducir un cuadrado en un esquema. La estructura más pequeña sigue necesitando absorber energía útil, permanecer aislada térmicamente, responder a una velocidad adecuada y emitir una señal que el circuito de lectura pueda medir. Mejorar una parte puede afectar a otra, por lo que el paso entre píxeles no puede separarse del material del detector, la arquitectura, el proceso de fabricación y la electrónica.

Las investigaciones sobre diseños de microbolómetros muestran que reducir el paso entre píxeles requiere equilibrar factores como el aislamiento térmico, la velocidad de respuesta, el factor de llenado y la arquitectura de lectura. Los píxeles más pequeños se consiguen mediante mejoras en todo el sistema detector, no solo en la geometría.

Los píxeles más pequeños suelen recoger menos energía infrarroja por píxel, lo que puede hacer más difícil mantener la sensibilidad térmica. Aun así, estos resultados no establecen una relación universal entre el paso de píxel y la diferencia de temperatura equivalente al ruido (NETD). Muestran que los píxeles más pequeños y las matrices más grandes requieren un diseño conjunto. El paso de píxel es la distancia de centro a centro entre elementos detectores adyacentes en la matriz, mientras que la resolución del detector se refiere al número de elementos de la matriz. Un paso más pequeño puede permitir un encapsulado más pequeño, una matriz más grande en un área similar u otro objetivo de diseño.

Comparación del tamaño de los píxeles
La óptica infrarroja limita el nivel de detalle que llega al detector
Un mayor número de elementos detectores mejora el detalle de la imagen solo cuando el sistema óptico es capaz de resolver la información adicional. Un límite físico es la difracción: para una apertura circular ideal, la resolución angular limitada por la difracción es de aproximadamente 1,22λ/D, donde λ es la longitud de onda y D es el diámetro de la apertura. Dado que los sistemas de infrarrojos suelen funcionar a longitudes de onda más largas que las cámaras visibles, generalmente se enfrentan a un ángulo limitado por la difracción mayor cuando utilizan el mismo tamaño de apertura.

La difracción es solo una de las partes de una cámara real. La calidad óptica, el enfoque, el muestreo del detector, el movimiento, la atmósfera, el procesamiento y el contraste térmico pueden limitar el detalle en primer lugar. Por lo tanto, la longitud de onda no determina cuántos elementos puede contener una matriz infrarroja.

El campo de visión y la distancia suelen ser factores más importantes a la hora de decidir la compra. Un campo de visión amplio distribuye una escena grande a lo largo del sensor, por lo que un objetivo pequeño ocupa menos elementos del detector. Un campo de visión más estrecho distribuye más muestras a lo largo de ese objetivo, pero cubre una parte menor de la escena. Una distancia de trabajo mayor también hace que el objetivo sea más pequeño en términos angulares. Estos factores también influyen en la distancia a la que una cámara térmica puede detectar o identificar un objetivo a diferentes distancias.

Por eso, la resolución debe evaluarse teniendo en cuenta el objetivo. Si un detalle pequeño está desenfocado o la óptica no lo resuelve adecuadamente, es posible que el mero hecho de añadir muestras del detector no recupere el detalle perdido. Por el contrario, un buen objetivo no puede crear muestras nativas más allá del matriz de detectores.

Una mayor resolución requiere una fabricación más compleja
Aumentar la resolución de una cámara térmica no es simplemente cuestión de añadir más píxeles. Las matrices de mayor resolución requieren una fabricación, una electrónica de lectura y un encapsulado compatibles, lo que aumenta la complejidad y el coste del sistema. Por este motivo, aumentar el número de píxeles en las cámaras térmicas puede implicar restricciones de fabricación y de coste diferentes a las de las cámaras de luz visible, donde la producción de sensores de alta resolución suele estar más consolidada.

El encapsulado al vacío ilustra este reto. Los bolómetros infrarrojos no refrigerados utilizan un entorno de vacío controlado para mejorar el aislamiento térmico y la sensibilidad, pero este proceso de encapsulado añade complejidad a la fabricación. Las investigaciones sobre dispositivos MEMS y MOEMS identifican el encapsulado al vacío como un factor de coste importante, aunque no definen una relación universal entre coste y píxel.

El precio final refleja el conjunto completo del detector, la óptica, la electrónica, la calibración y el diseño del producto, por lo que la resolución por sí sola no determina el coste. Estos mismos factores también explican por qué las cámaras térmicas son caras.

La resolución, el NETD y la precisión responden a preguntas diferentes
Una matriz nativa más grande proporciona más muestras espaciales en el mismo campo de visión cuando la óptica es comparable. Esto no mejora automáticamente la sensibilidad térmica, la precisión de la medición de la temperatura, el enfoque ni la calidad total de la imagen.

Especificación Pregunta principal
Resolución nativa del detector: ¿Cuántos elementos infrarrojos muestrean la escena?
NETD: ¿Qué valor de sensibilidad térmica se indica en las condiciones de prueba especificadas?
Resolución de la pantalla: ¿Cuántos píxeles puede mostrar la pantalla?
Precisión de la temperatura: ¿Con qué precisión puede el sistema radiométrico estimar la temperatura en las condiciones indicadas?
Óptica y enfoque: ¿Con qué calidad reproduce el objetivo los detalles de la escena en el sensor?
Procesamiento: ¿Cómo se corrige, mejora o muestra la señal capturada?
El manual de la EX10 de Raythink enumera la resolución del detector, la salida de superresolución, el IFOV, el NETD, la resolución de la pantalla, la resolución de vídeo y la precisión de medición como especificaciones independientes, con los valores individuales y las condiciones de prueba indicados en su sección de datos técnicos.

Por lo tanto, la comparación útil no se reduce simplemente a qué cámara tiene el mayor número de píxeles. Lo importante es qué detector, objetivo, sensibilidad y configuración de medición se adaptan mejor a la escena en cuestión.

Cuándo ayuda contar con más píxeles nativos
Una mayor resolución nativa resulta más útil cuando la posición actual de la cámara, el campo de visión y la óptica no proporcionan suficientes muestras independientes sobre el elemento que necesitas ver. Algunos ejemplos habituales son una escena amplia que contiene varias áreas de interés pequeñas, una posición fija de la cámara que no puede acercarse más o un objetivo que debe observarse desde una distancia de trabajo mayor. Con el mismo campo de visión y una óptica comparable, una matriz más grande puede distribuir más muestras a lo largo de esos elementos.

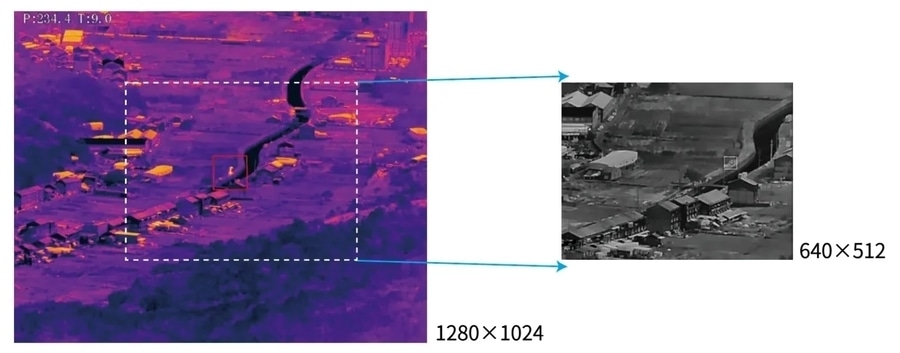

Amplio campo de visión (FOV) - Resolución térmica líder de 1280
Esa ventaja sigue dependiendo de que la imagen llegue al detector. Un enfoque difuso, una lente mal ajustada, un contraste térmico débil, el movimiento o la pérdida atmosférica pueden limitar los detalles utilizables antes de que el recuento del detector se convierta en la principal limitación. Una mayor resolución tampoco garantiza un mejor NETD ni una mayor precisión de temperatura; esas especificaciones deben comprobarse por separado.

Una configuración de menor resolución puede ser adecuada cuando el objetivo ocupa una gran parte de la imagen, la cámara puede acercarse más, el campo de visión puede reducirse o la tarea solo requiere un patrón térmico claro en lugar de detalles espaciales precisos. La pregunta correcta no es si el detector tiene menos píxeles que una cámara visible. La cuestión es si el detector y el objetivo propuestos capturan suficiente información útil para la decisión real.

Elige la resolución en función del objetivo y la escena
Empieza por el rasgo, componente o patrón de temperatura más pequeño que debas detectar o comparar. A continuación, ve ampliando el alcance:

Anota la anchura y la altura físicas del objetivo.
Anota la distancia de trabajo normal y las posiciones permitidas de la cámara.
Defina la anchura, la altura o el campo de visión de la escena que deben caber en una sola imagen.
Especifique si la tarea consiste en la detección de anomalías, la interpretación de formas, la comparación de componentes o la medición radiométrica.
Describa el contraste térmico significativo más pequeño, las restricciones de enfoque, el movimiento, la atmósfera y cualquier ventana infrarroja en la trayectoria óptica.
Compara la resolución nativa del detector y el objetivo propuesto como una única configuración; a continuación, valida la configuración elegida en condiciones representativas.
No existe un umbral universal de píxeles sobre el objetivo válido para todas las tareas. Con una óptica comparable, disponer de más muestras nativas puede resultar útil cuando un fotograma debe abarcar una escena amplia, un objetivo distante o varias áreas pequeñas. En otra configuración, acercarse, reducir el campo de visión o mejorar el enfoque puede aportar más detalles útiles que adquirir una matriz más grande.

Cuando el objetivo y la escena requieren más píxeles nativos, la guía de Raythink sobre cámaras térmicas de alta resolución explica sus ventajas y contextos de aplicación.

Especifica la escena antes que el número de píxeles
Las cámaras térmicas suelen tener menos píxeles nativos porque el detector, la óptica, la lectura, la fabricación, el encapsulado al vacío, la calibración y la rentabilidad del producto deben funcionar como un único sistema. Existen resoluciones nativas más altas, pero su valor depende de la escena y de la tarea.

Prepare un breve resumen de la aplicación con las dimensiones del objetivo, la distancia de trabajo, el campo de visión necesario, el contraste térmico significativo, las condiciones ambientales y de movimiento, y si se necesitan datos de temperatura radiométrica. A continuación, puede ponerse en contacto con Raythink para aclarar las compensaciones entre el detector y la lente e identificar qué es lo que hay que validar en la aplicación real.
